O Manual de Oficina Mercedes-Benz Citan 111 CDI (415.605) reúne 304 procedimentos de reparo de fábrica distribuídos em 1.329 páginas, todos em português. É o material de referência para quem mantém este furgão compacto da família Citan, equipado com motor OM 608, e precisa trabalhar com os valores e as sequências definidos pela Mercedes-Benz. O conteúdo vai do motor à carroçaria, passando por chassi, freios e climatização, e também atende Citan 108 CDI e Citan 109 CDI.
Destaques deste manual
- 304 procedimentos de reparo de fábrica, todos em português.
- 1.329 páginas cobrindo motor, chassi e carroçaria.
- Seção de motor para o OM 608, com ajuste da posição básica do comando de válvulas.
- Também atende Citan 108 CDI e Citan 109 CDI.
- Procedimentos para o reservatório de AdBlue e o pós-tratamento dos gases de escape.
- Diagrama elétrico com 39 sistemas incluído no próprio manual.
O que este manual cobre
No motor, o conteúdo deste manual cobre o ajuste da posição básica da árvore de comando de válvulas, a sequência de aperto da carcaça dos comandos e do turboalimentador junto ao coletor de escape, além das indicações para os injetores. Há ainda o esvaziamento e o abastecimento do reservatório de AdBlue, a purga do sistema de arrefecimento e, na carroçaria, a preparação do revestimento de chapa da parede lateral esquerda e o corte da janela lateral com arame.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape

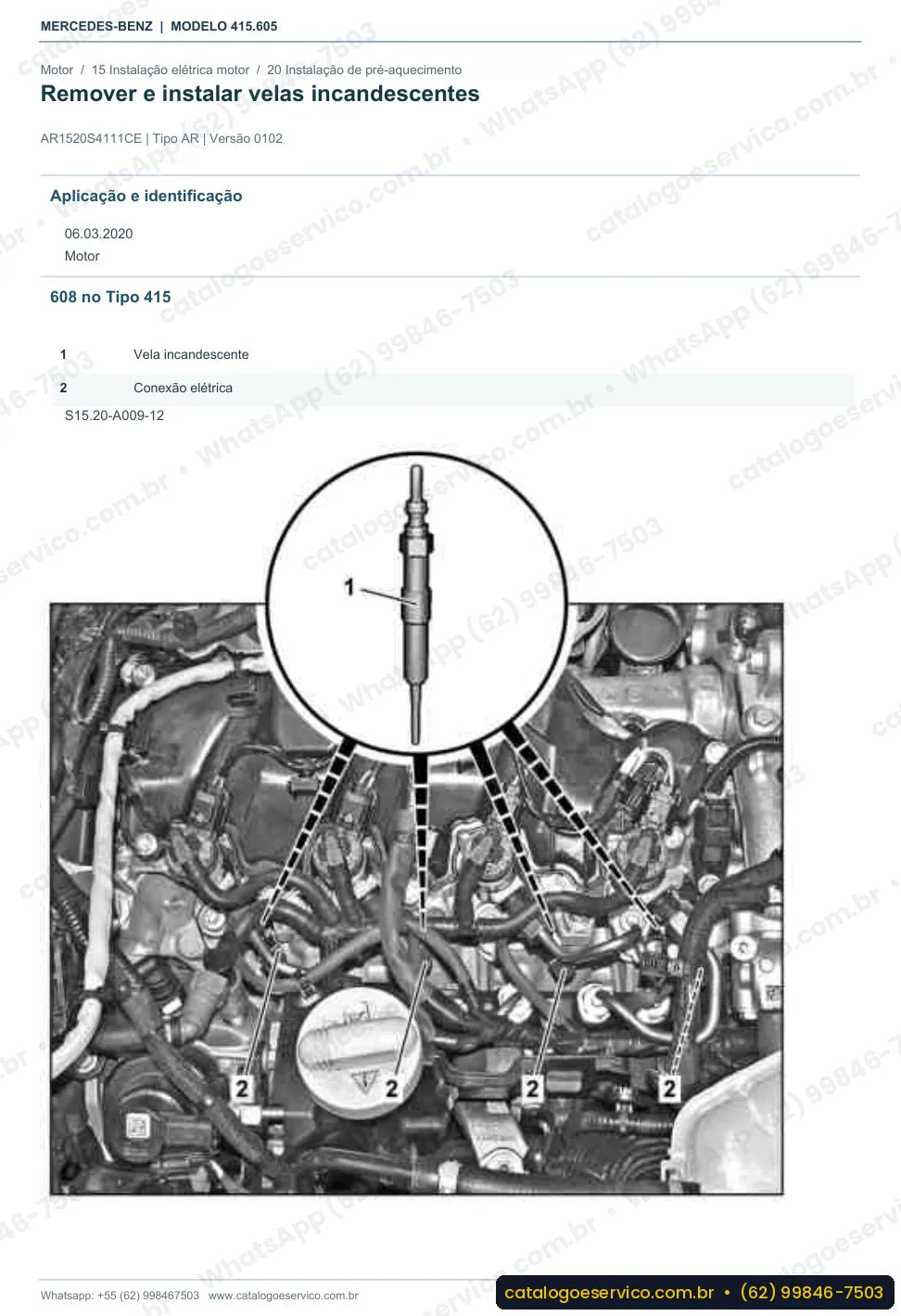

- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 22 — Suspensão de agregado
- Grupo 25 — Embreagem
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 31 — Chassi, operação com reboque
- Grupo 33 — Eixo dianteiro
- Grupo 35 — Eixo traseiro

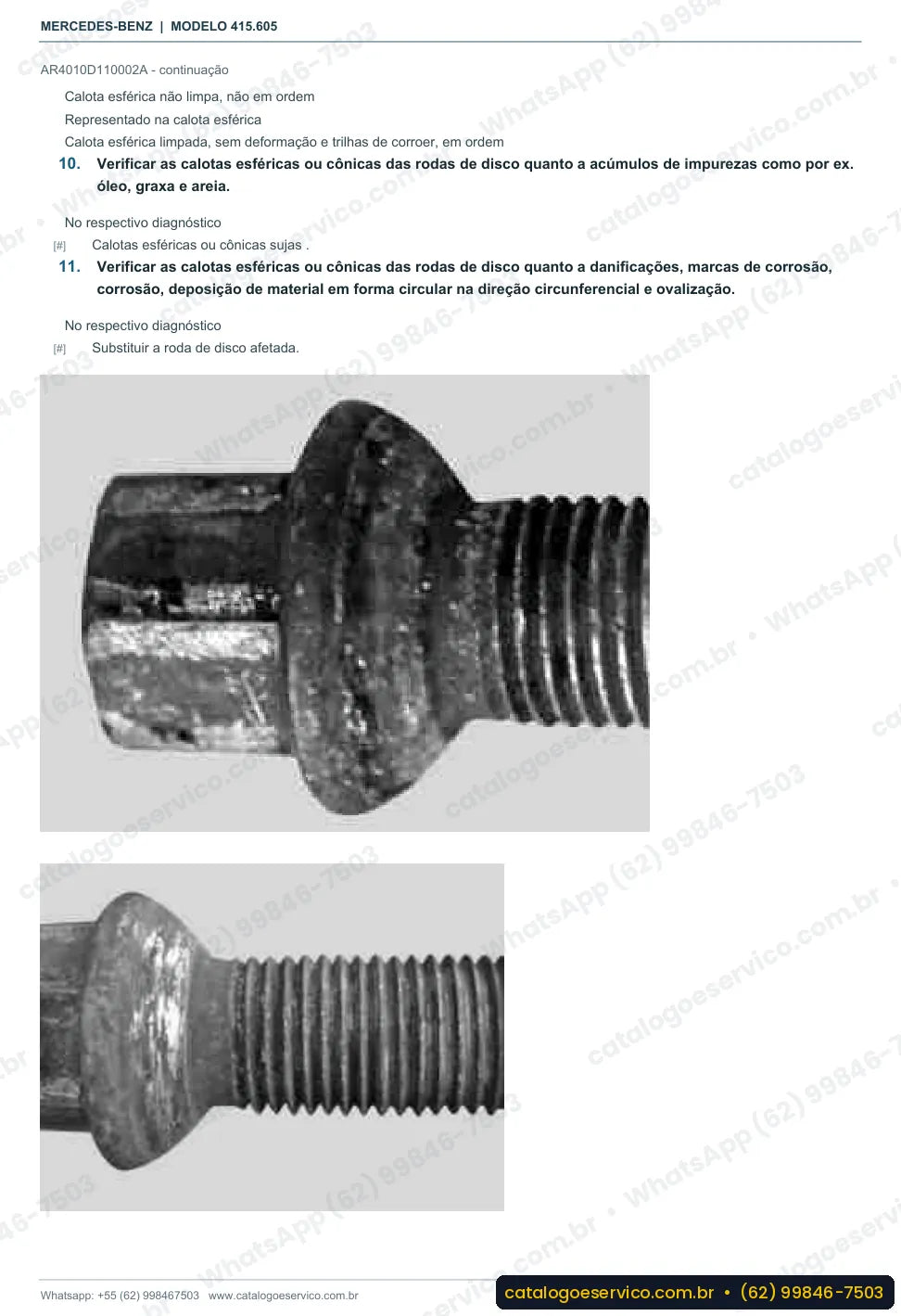

- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 60 — Carroçaria, generalidades
- Grupo 61 — Estrutura inferior
- Grupo 63 — Parede lateral
- Grupo 64 — Parede traseira e traseira
- Grupo 65 — Teto
- Grupo 67 — Vidros e janelas
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 82 — Instalação elétrica, carroçaria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
- Grupo 97 — Vedação da carroçaria, proteção anti-corrosiva
- Grupo 98 — Pintura
Exemplos de dados deste manual
Exemplos de torque:
- Parafuso da dobradiça na coluna A: 21 Nm (BA72.10-N-1004-01F)
- Parafuso da bomba do líquido de arrefecimento no bloco do motor: 10 Nm (BA20.10-N-1001-01Y)

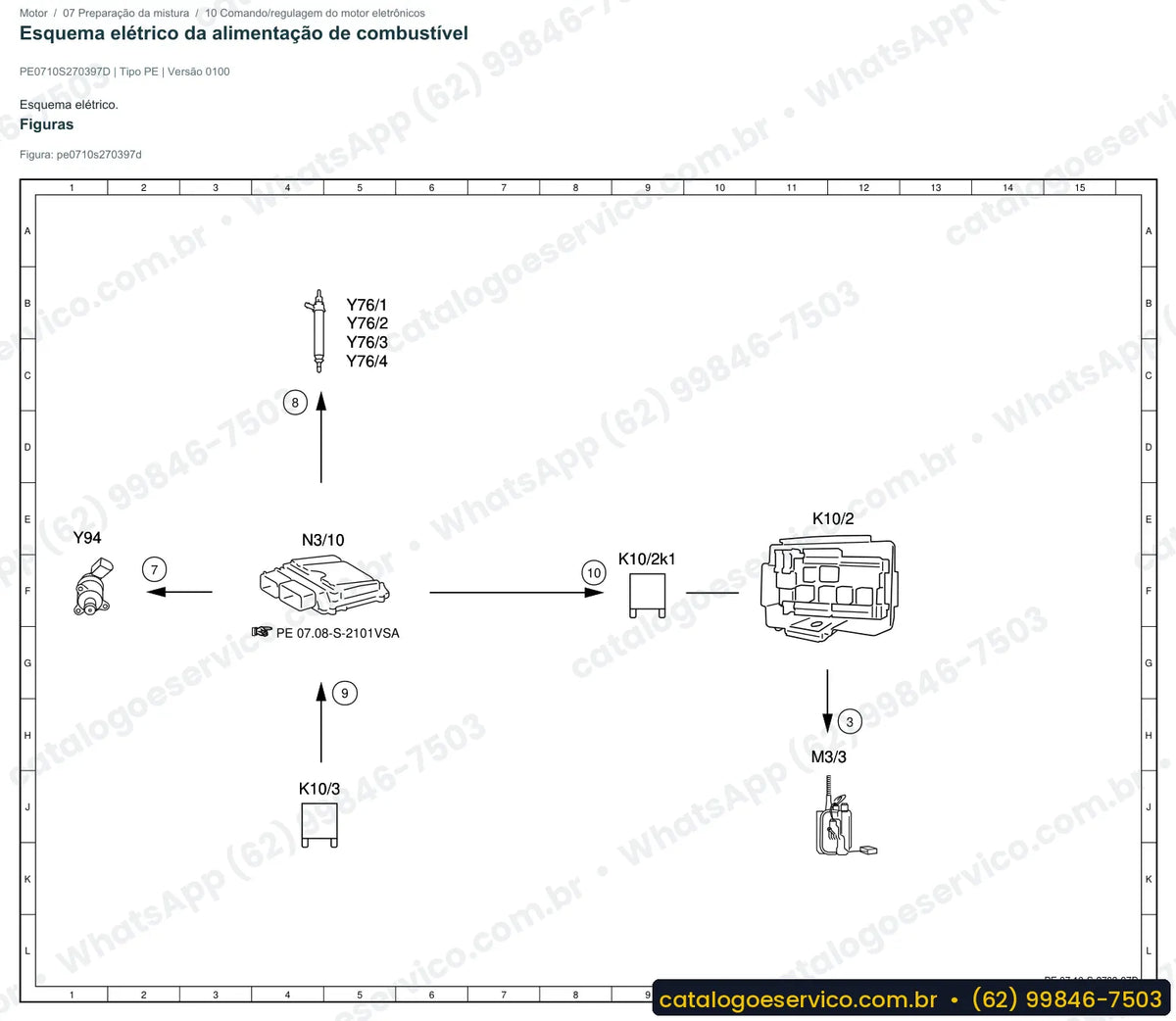

Exemplo de esquema elétrico: Esquema elétrico da iluminação externa: módulos A1, A2 e A3.
São 140 valores de torque como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Citan 111 CDI (415.605)
O diagrama elétrico do Citan 111 CDI (415.605) vem incluído no manual e cobre o sistema de injeção diesel Common-Rail, o pós-tratamento dos gases de escape, o programa eletrônico de estabilidade (ESP), a direção elétrica, o ar condicionado e a caixa de fusíveis e relés. Na prática, ele permite seguir um circuito de ponta a ponta, localizar conectores e módulos e testar alimentação e aterramento antes de trocar qualquer peça. Para quem precisa só da parte elétrica, existe a opção "Somente diagramas elétricos".
Ao todo, são 39 sistemas com esquema elétrico neste manual.
No dia a dia desta van
O Citan 111 CDI trabalha principalmente na entrega urbana, com muitas paradas e abertura constante da porta lateral. Para essa rotina, o manual traz o ajuste da porta corrediça e da porta dianteira, além dos reparos de funilaria com impermeabilização da costura de solda após danos laterais ou traseiros, situação comum para quem circula e manobra o dia inteiro na cidade.
Perguntas frequentes
O manual do Citan 111 CDI está em português?
Sim. Os 304 procedimentos de reparo e as 1.329 páginas estão em português.
Serve para o meu Citan com chassi 415.605?
Sim, foi feito para o chassi 415.605 e também atende Citan 108 CDI e Citan 109 CDI.
O diagrama elétrico está incluído?
Sim. O diagrama elétrico está incluído no manual, com injeção Common-Rail, ESP, direção elétrica, ar-condicionado e iluminação, entre outros sistemas.
O motor OM 608 está coberto?
Sim. Há uma seção de motor com comando de válvulas, turboalimentação, arrefecimento e pós-tratamento dos gases com AdBlue.
