O Manual de Oficina Mercedes-Benz C 63 AMG (W205) agrupa quatro versões da Classe C quarta geração (W205) com motor M 177: C 63 AMG, AMG C 63 e AMG C 63 S, no sedã, e AMG C 63 S Estate, na perua. Cada versão recebe o próprio manual de oficina, em português, com até 608 procedimentos de reparo e até 3.942 páginas. Os câmbios descritos são os automáticos 7G-TRONIC (722.9) e 9G-TRONIC (725.0), e o material soma até 281 valores de torque, com diagrama elétrico incluído.
Versões disponíveis (4)
- AMG C 63 S Estate — chassi 205.287 · motor M 177 · Estate · 608 procedimentos · 3.929 páginas
- C 63 AMG — chassi 205.286 · motor M 177 · sedã · 606 procedimentos · 3.776 páginas
- AMG C 63 S — chassi 205.087 · motor M 177 · sedã · 605 procedimentos · 3.942 páginas
- AMG C 63 — chassi 205.086 · motor M 177 · sedã · 604 procedimentos · 3.791 páginas
Verifique no documento se o carro é C 63 ou C 63 S e se é sedã ou Estate. O chassi ajuda a decidir: 205.086 é o AMG C 63, 205.087 o AMG C 63 S e 205.287 a AMG C 63 S Estate. Marque a versão com o mesmo código. Se o seu chassi não estiver na lista, pergunte no WhatsApp.
Destaques deste manual
- Quatro versões: chassis 205.086, 205.087, 205.286 e 205.287.
- Motor M 177 a gasolina em todas.
- Câmbios automáticos 7G-TRONIC (722.9) e 9G-TRONIC (725.0).
- De 604 a 608 procedimentos de reparo.
- Entre 3.776 e 3.942 páginas, com até 281 valores de torque.
- Diagrama elétrico com 70 sistemas.
O que este manual cobre
O manual ensina a aliviar a pressão do combustível pela válvula de serviço e a trocar as bombas de alta pressão dos lados esquerdo e direito, com as respectivas tubulações. Para a distribuição, mostra como posicionar o motor 40 graus após o ponto morto superior, marcar a polia da árvore de manivelas e substituir o tensor da corrente. Também cobre a chapa defletora de calor do coletor de escape, a correia do compressor do ar-condicionado e a programação do módulo de comando AMG da suspensão.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 20 — Arrefecimento do motor
- Grupo 31 — Chassi, operação com reboque
- Grupo 35 — Eixo traseiro
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 63 — Parede lateral
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão AMG C 63 S Estate):
- Tubo pressão na pata telescópica dianteira/unidade de válvula: 2 Nm (BA32.22-P-1006-03G)
- Parafuso prisioneiro do coletor de escape no cabeçote: 13 Nm (BA01.30-P-1005-01N)
Exemplo de esquema elétrico: Esquema de conexões do módulo de comando do banco do motorista: fusíveis F1 e F205, com ligação na rede CAN.

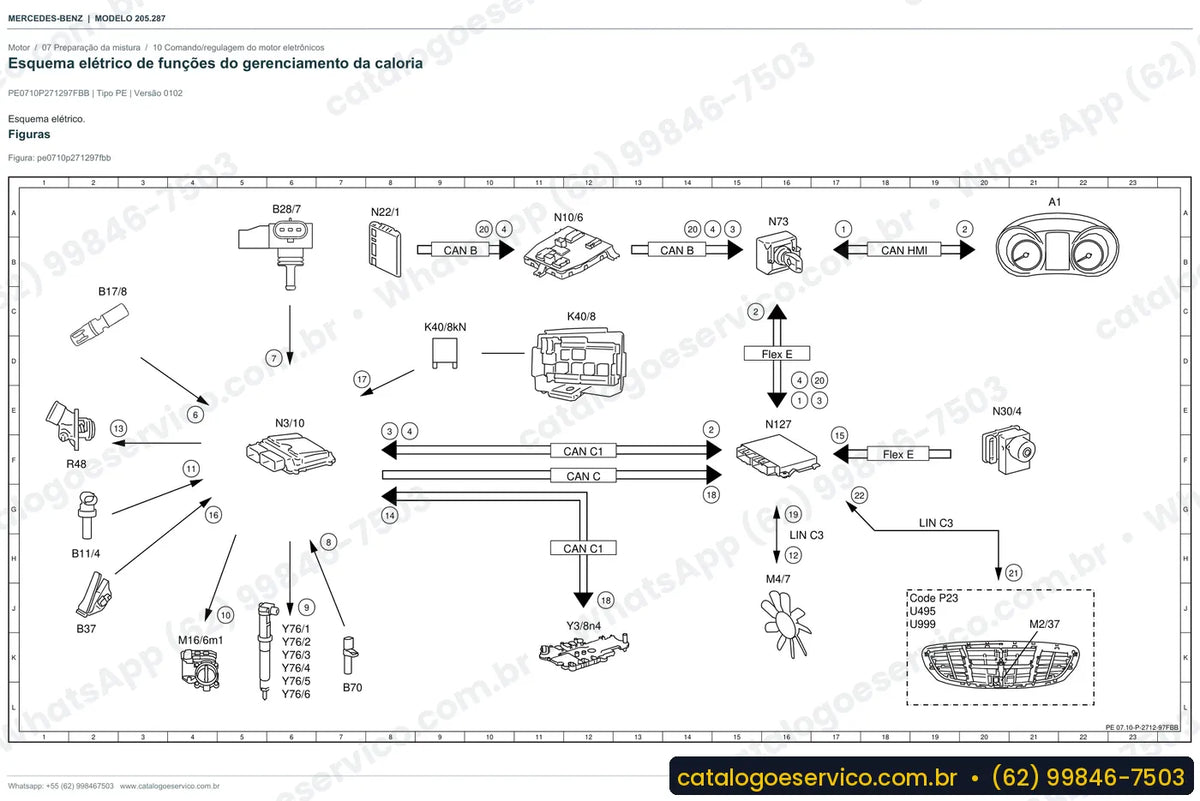

Diagrama elétrico do C 63 AMG (W205)
O diagrama elétrico do C 63 AMG (W205) já vem no manual de cada versão. São 70 sistemas, entre eles o comando eletrônico do motor, a elétrica da transmissão com o comando de mudanças, a suspensão pneumática, o freio de estacionamento, o ESP e os bancos multicontorno. Para o preparador e para a oficina, os esquemas indicam onde cada sensor se conecta e como os módulos se alimentam, o que facilita instalar acessórios e diagnosticar falhas sem cortar fios no escuro. Para quem precisa só da elétrica, há a opção Somente diagramas elétricos.
Ao todo, são 69 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Feito para o preparador de AMG que trabalha com o M 177, para a oficina independente especializada em Mercedes e para o dono que acompanha de perto a manutenção. Trocar as bombas de combustível de alta pressão, acertar o tensor da corrente ou reprogramar a suspensão AMG exige procedimento correto, e o manual o descreve etapa por etapa.
Perguntas frequentes
O manual está em português?
Sim, as quatro versões estão em português.
Meu C 63 S sedã tem chassi 205.087; qual escolho?
Escolha a AMG C 63 S, que corresponde ao 205.087 com motor M 177. Para a perua, o chassi é 205.287.
Os esquemas elétricos vêm incluídos?
Sim. O manual de cada versão inclui o diagrama elétrico com 70 sistemas.
Existe opção só com diagramas?
Sim, Somente diagramas elétricos, na opção Conteúdo.
