O Manual de Oficina Mercedes-Benz C 63 AMG (W204) reúne três versões da Classe C terceira geração (W204), todas com motor M 156 e câmbio automático 7G-TRONIC (722.9): o sedã C 63 AMG, a perua C 63 AMG Estate e o cupê C 63 AMG Coupé. Cada versão tem o manual de oficina dela, em português, com até 479 procedimentos de reparo e até 5.784 páginas. São até 221 valores de torque e um diagrama elétrico com os sistemas do carro.
Versões disponíveis (3)
- C 63 AMG Estate — chassi 204.277 · motor M 156 · Estate · 479 procedimentos · 5.350 páginas
- C 63 AMG — chassi 204.077 · motor M 156 · sedã · 472 procedimentos · 5.784 páginas
- C 63 AMG Coupé — chassi 204.377 · motor M 156 · Coupé · 408 procedimentos · 3.750 páginas
O C 63 AMG muda de manual conforme a carroceria. Olhe no documento se o carro é sedã, Estate ou Coupé e confira o chassi: 204.077 para o sedã, 204.277 para a perua e 204.377 para o cupê. Escolha a versão correspondente. Ficou alguma dúvida? Chame no WhatsApp.
Destaques deste manual
- Três versões: sedã 204.077, Estate 204.277 e Coupé 204.377.
- Motor M 156 a gasolina.
- Câmbio automático 7G-TRONIC (722.9).
- De 408 a 479 procedimentos de reparo.
- Entre 3.750 e 5.784 páginas.
- Até 221 valores de torque e diagrama elétrico com 73 sistemas.
O que este manual cobre

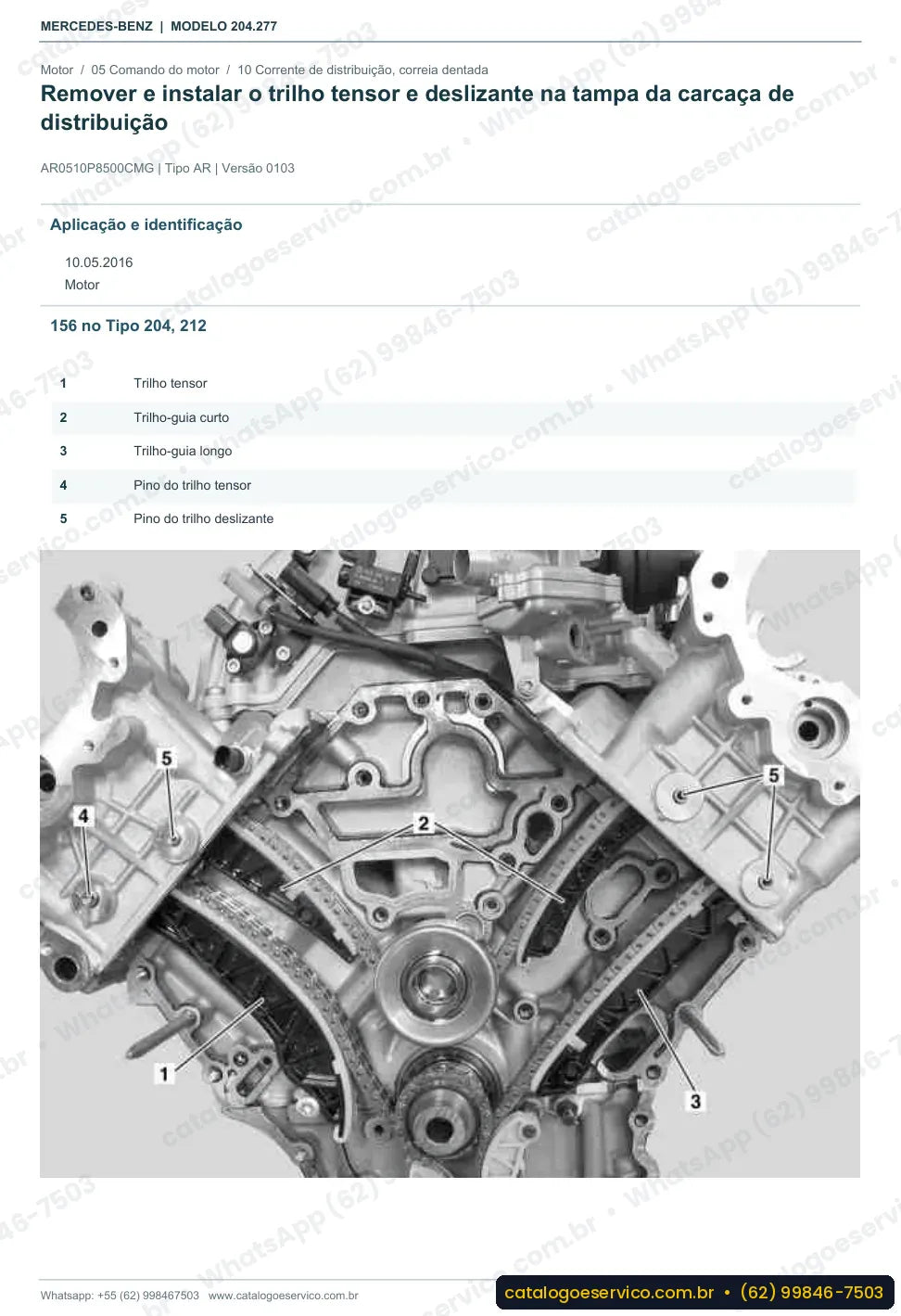

O manual traz a avaliação do estado das pastilhas e dos discos de freio, a troca dos rolamentos das rodas e a compressão da mola traseira. No motor M 156, cobre a substituição das velas de ignição, o trilho tensor e deslizante na tampa da distribuição, o teste de estanqueidade e a verificação do regulador de temperatura do líquido de arrefecimento. Há também as tubulações do radiador de óleo do diferencial traseiro e os bancos multicontorno.
Principais grupos do manual:
- Grupo 07 — Preparação da mistura
- Grupo 20 — Arrefecimento do motor
- Grupo 27 — Transmissão automática
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 46 — Direção
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão C 63 AMG Estate):
- Parafuso do apoio da mola de suporte da lona: 30 Nm (BA42.10-P-1006-10J)
- Bujão de escoamento de óleo no cárter: 30 Nm (BA01.45-P-1001-01R)
Exemplo de esquema elétrico: Esquema funcional do Airbag elétrico ARMADA: módulos A1, A8 e A53, com ligação na rede CAN.
Diagrama elétrico do C 63 AMG (W204)
O diagrama elétrico do C 63 AMG (W204) vem incluído no manual de cada versão, com 73 sistemas. Entre eles estão o comando eletrônico do motor, a ignição, a elétrica da transmissão com o comando de mudanças, a suspensão com amortecimento adaptativo, a direção paramétrica e o Keyless-Go. Na hora de investigar uma luz de advertência ou um módulo que não comunica, os esquemas mostram o trajeto de cada fio e os conectores envolvidos. Quem deseja apenas a parte elétrica pode escolher Somente diagramas elétricos.
Ao todo, são 72 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Pensado para o preparador de AMG, para a oficina independente especializada em Mercedes e para o dono que leva o C 63 à pista. A avaliação dos freios, a troca dos rolamentos de roda e o arrefecimento do diferencial traseiro são cuidados frequentes nesse carro e estão descritos com os valores de fábrica.
Perguntas frequentes
O manual é em português?
Sim, as três versões estão em português.
Meu C 63 AMG é Coupé; qual chassi devo conferir?
O C 63 AMG Coupé corresponde ao chassi 204.377, com motor M 156. O sedã é o 204.077 e a Estate, o 204.277.
Tem diagrama elétrico?
Sim. O manual de cada versão inclui o diagrama elétrico com 73 sistemas.
Posso comprar somente os esquemas?
Sim. Escolha Somente diagramas elétricos na opção Conteúdo.
