O Manual de Oficina Mercedes-Benz C 43 AMG (W202) oferece 2 versões do esportivo da Classe C primeira geração (W202): o sedã C 43 AMG e a perua C 43 AMG Estate. Ambas usam o motor M 113 a gasolina e o câmbio automático 5G-TRONIC (722.6). Ao escolher a versão, você recebe o manual de oficina dela, em português, com até 284 procedimentos de reparo e até 1.469 páginas. O material vai da retífica do motor aos freios e à funilaria dianteira.
Versões disponíveis (2)
- C 43 AMG Estate — chassi 202.093 · motor M 113 · Estate · 284 procedimentos · 1.469 páginas
- C 43 AMG — chassi 202.033 · motor M 113 · sedã · 267 procedimentos · 1.367 páginas
Aqui basta saber a carroceria. O sedã C 43 AMG tem modelo técnico 202.033 e a perua C 43 AMG Estate, 202.093, como consta no documento do carro. Selecione o código na opção Versão para receber o manual certo. Qualquer dúvida, chame no WhatsApp.
Destaques deste manual
- 2 versões: sedã C 43 AMG e perua C 43 AMG Estate.
- Chassis 202.033 e 202.093.
- Motor M 113 a gasolina com câmbio 5G-TRONIC (722.6).
- 267 e 284 procedimentos de reparo, com 1.367 e 1.469 páginas.
- Até 187 valores de torque de aperto.
- 52 sistemas no diagrama elétrico.
O que este manual cobre

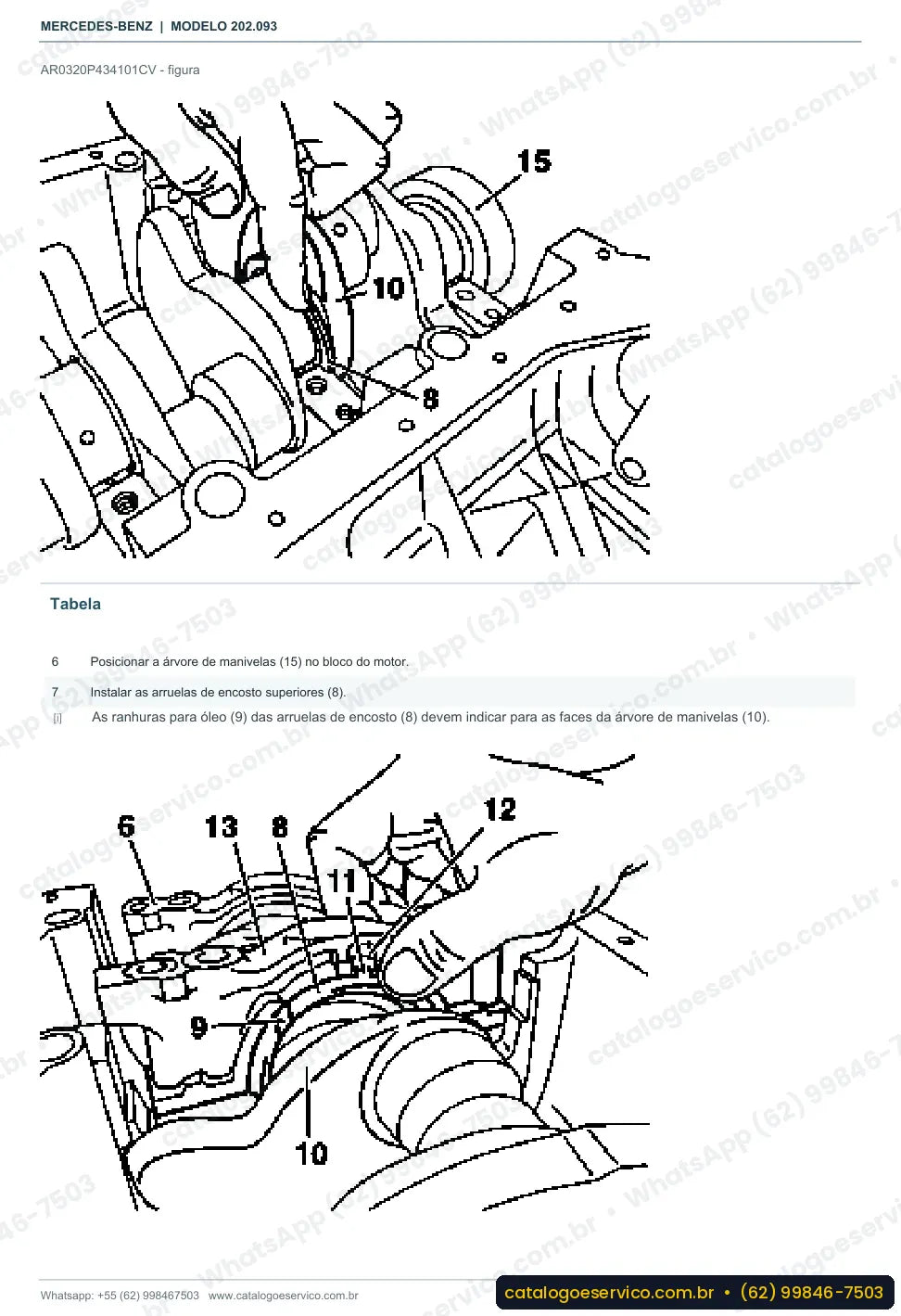

A parte de motor é minuciosa: apurar a folga axial da árvore de manivelas, instalar e medir os mancais, medir a folga das extremidades dos anéis do êmbolo, instalar a guia de válvula e trocar a polia com o amortecedor de vibrações. Nos freios, ensina a substituir as mangueiras e a pinça móvel do eixo traseiro. Também mostra como abastecer e sangrar a bomba da direção hidráulica e rebordar a aresta do para-lama dianteiro.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor

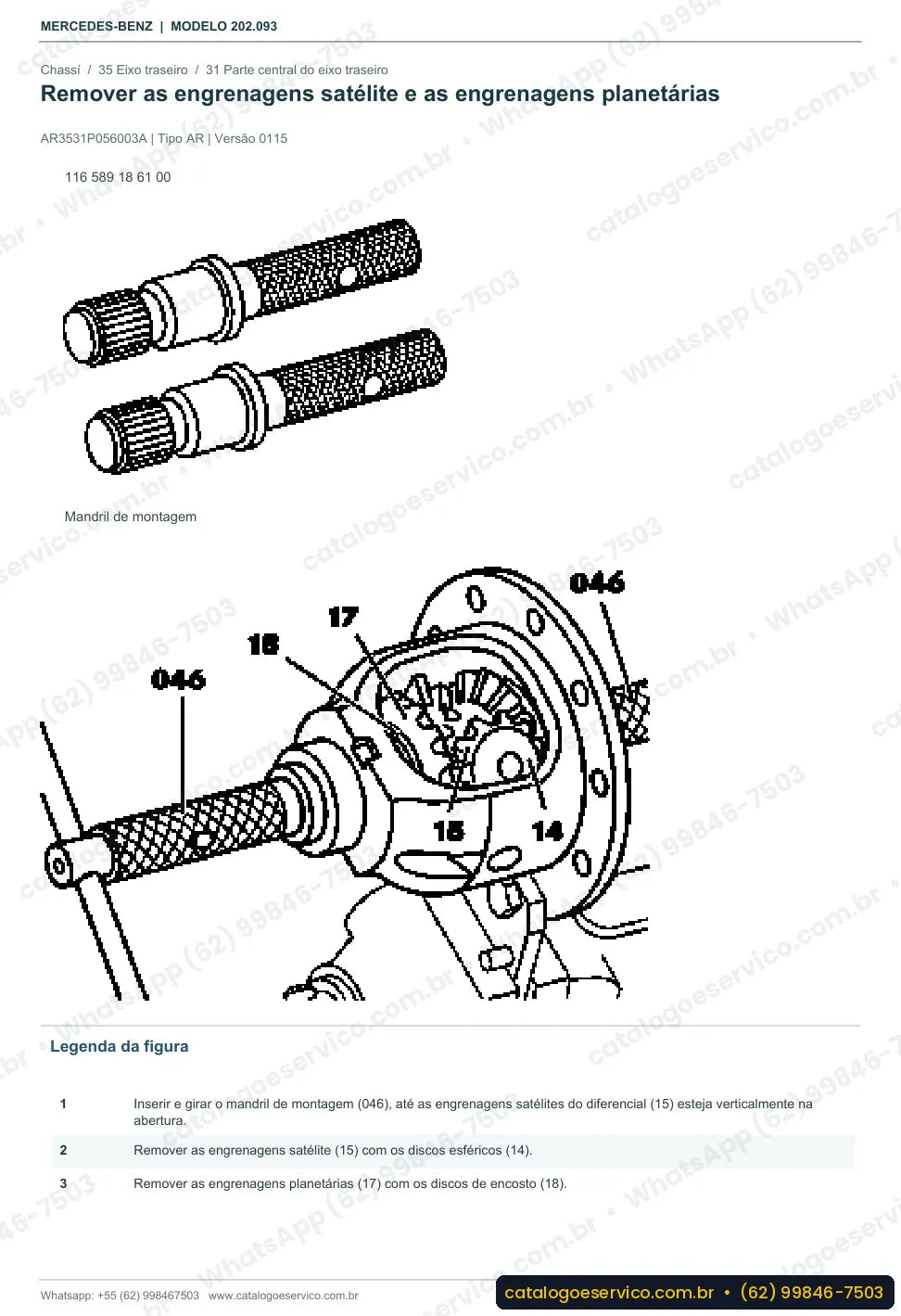

- Grupo 35 — Eixo traseiro
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 46 — Direção
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 60 — Carroceria, generalidades
- Grupo 62 — Estrutura frontal e parede divisória
- Grupo 63 — Parede lateral
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados do manual
Exemplos de torque (versão C 43 AMG Estate):
- Parafuso autofixante da pinça móvel no suporte da roda: 55 Nm (BA42.10-P-1001-12K)
- Parafuso do cárter de óleo no bloco do motor M6: 9 Nm (BA01.45-P-1001-01B)
Exemplo de esquema elétrico: Esquema de conexões do circuito elétrico Airbag: módulos A1, A2 e A35, fusível F1.
Diagrama elétrico do C 43 AMG (W202)

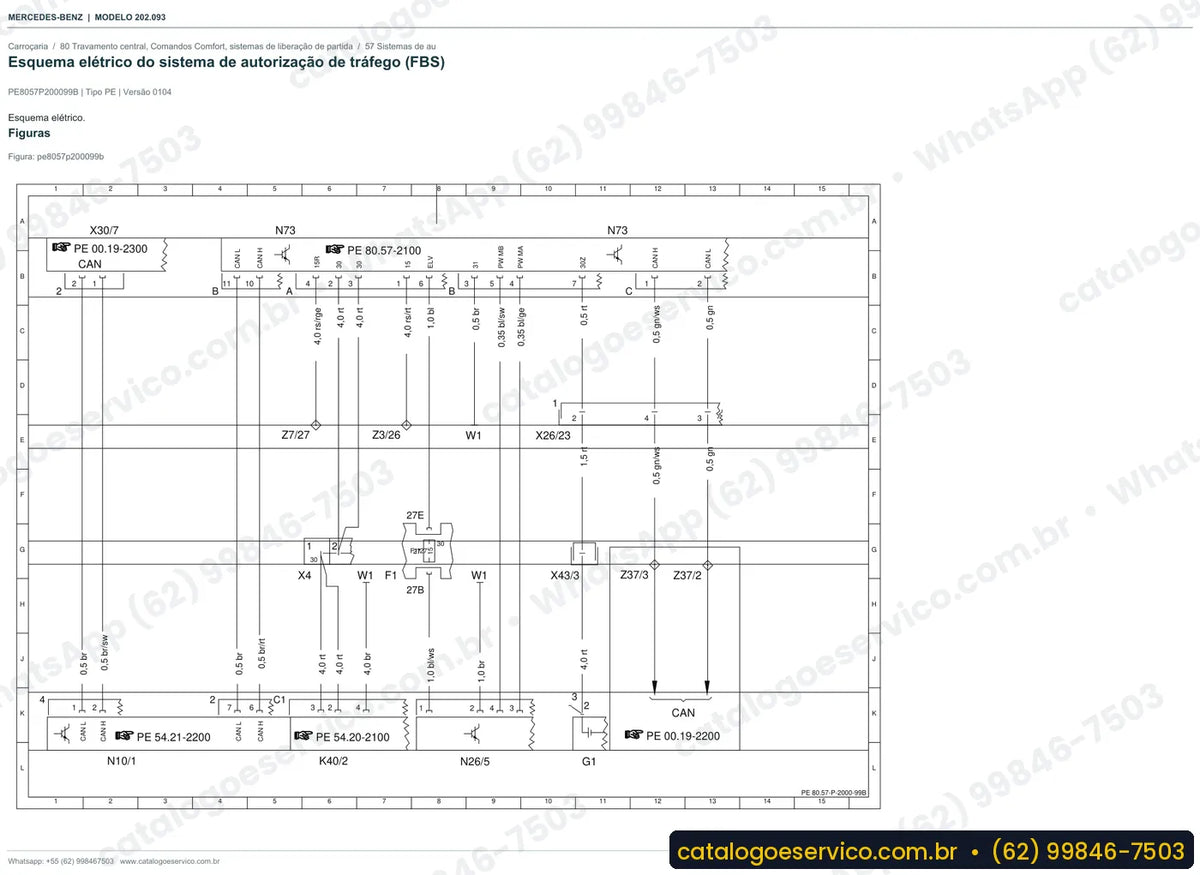

O diagrama elétrico do C 43 AMG (W202) já vem dentro do manual de cada versão, com 52 sistemas. Entre eles estão a injeção a gasolina, o sistema antibloqueio (ABS), o Brake Assist (BAS), a regulagem antideslizante (ASR), o programa eletrônico de estabilidade (ESP) e a climatização automática. Ele é útil para recuperar chicotes ressecados, entender ligações de relés e diagnosticar o conjunto de freios eletrônicos. Se você precisa só dessa parte, escolha "Somente diagramas elétricos" na opção Conteúdo.
Ao todo, são 52 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Preparadores de AMG e restauradores de W202 usam o manual para recondicionar o M 113 com as tolerâncias de fábrica. A oficina especializada em Mercedes resolve a direção hidráulica e os freios traseiros, e funilarias encontram a troca e o rebordeamento do para-lama dianteiro.
Perguntas frequentes
Está em português?
Sim, os manuais das duas versões estão em português.
Serve para o meu C 43 AMG chassi 202.033?
Sim, o 202.033 é o sedã com motor M 113. Para a perua, escolha a versão 202.093.
Vem com esquemas elétricos?
Sim, os esquemas estão incluídos no manual de cada versão, com 52 sistemas.
Tem procedimentos de retífica?
Sim, inclui medição de mancais, anéis do êmbolo e guias de válvula do M 113.
