O Manual de Oficina Mercedes-Benz C 30 CDI AMG (W203) cobre as 2 versões deste AMG a diesel da Classe C segunda geração (W203): o sedã C 30 CDI AMG e a perua C 30 CDI AMG Estate, ambas com motor OM 612 e câmbio automático de 5 marchas 5G-TRONIC. Cada versão vem com o manual de oficina próprio, com até 676 procedimentos de reparo e até 4.073 páginas, todos em português, passando por sistema de combustível, turbo, recirculação de gases, transmissão e carroceria.
Versões disponíveis (2)
- C 30 CDI AMG — chassi 203.018 · motor OM 612 · sedã · 676 procedimentos · 4.073 páginas
- C 30 CDI AMG Estate — chassi 203.218 · motor OM 612 · Estate · 639 procedimentos · 3.962 páginas
Aqui a escolha é só pela carroceria. Se o seu C 30 CDI AMG é sedã, o chassi é 203.018; se é perua Estate, é 203.218. O motor OM 612 e o câmbio são os mesmos, mas cada carroceria tem seu manual. Precisa de ajuda para achar o código? Fale no WhatsApp.
Destaques deste manual
- Sedã (chassi 203.018) e Estate (chassi 203.218).
- Motor diesel OM 612.
- Câmbio 5G-TRONIC (722.6).
- De 639 a 676 procedimentos de reparo.
- Entre 3.962 e 4.073 páginas.
- Até 256 valores de torque.
- Esquemas elétricos de 47 sistemas.
O que este manual cobre
O manual mostra como trocar o turboalimentador, o radiador de recirculação de gás do escapamento e o tubo distribuidor do ar de sobrealimentação. No combustível, há a drenagem do filtro a cada manutenção B, a remoção da água do filtro e a troca da bomba de pré-alimentação. Inclui ainda a verificação e usinagem da superfície de contato do cabeçote e a substituição do sensor de massa de ar no intervalo previsto.
Principais grupos do manual:
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 15 — Instalação elétrica motor
- Grupo 20 — Arrefecimento do motor
- Grupo 27 — Transmissão automática
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 46 — Direção
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 68 — Acabamento interno
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque:
- Linha de pressão da bomba na unidade hidráulica: 16 Nm (BA26.60-P-1002-01D)
- Parafuso do apoio no tubo de distribuição de ar de sobrealimentação: 20 Nm (BA09.41-P-1004-01A)

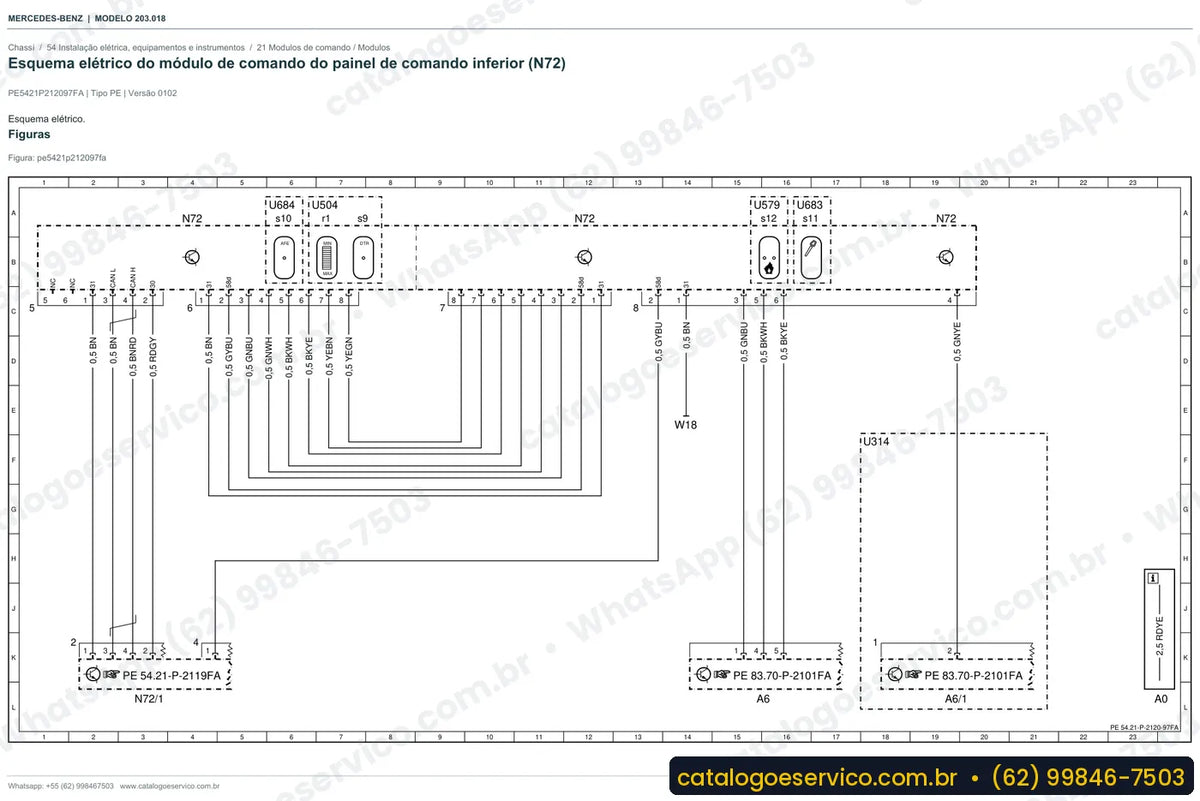

Exemplo de esquema elétrico: Esquema de conexões do circuito elétrico regulagem do assento (ESV): fusível F34.
Diagrama elétrico do C 30 CDI AMG (W203)
O manual de cada versão já traz o diagrama elétrico do C 30 CDI AMG (W203), com 47 sistemas. Constam a injeção diesel Common-Rail, a elétrica da caixa de mudanças, o ESP, a direção paramétrica, a climatização automática e o airbag. Com esses esquemas, a busca por um sensor do Common-Rail sem sinal ou por uma falha no módulo do câmbio passa a ter roteiro definido. Quem precisa só da elétrica pode marcar "Somente diagramas elétricos" na opção Conteúdo.
Ao todo, são 47 sistemas com esquema elétrico no manual de cada versão.
Na oficina
O C 30 CDI AMG é raro, e o preparador ou a oficina independente especializada em Mercedes que cuida dele precisa do procedimento de fábrica para o turbo e a recirculação de gases. O dono que faz a própria manutenção usa o manual para drenar o filtro de combustível e remover a água do sistema.
Perguntas frequentes
Vem em português?
Sim, os manuais das duas versões estão em português.
Qual versão para o chassi 203.218?
A versão C 30 CDI AMG Estate, com motor OM 612. O sedã, chassi 203.018, tem manual separado.
Inclui esquemas elétricos?
Sim, os esquemas de 47 sistemas vêm dentro do manual de cada versão.
Tem procedimento do cabeçote?
Tem, inclusive a verificação e a usinagem plana da superfície de contato do cabeçote.
