Descrição
Especificações
O Manual de Oficina Mercedes-Benz C 280 (W202) traz 2 versões da Classe C primeira geração (W202), ambas com motor M 112 a gasolina: o C 280 sedã e o C 280 Estate, a perua. Os câmbios previstos são o manual 717.4 ou 716.6 e o automático de 5 marchas 5G-TRONIC. Cada versão tem o manual de oficina próprio, todos em português, com até 342 procedimentos de reparo e até 1.883 páginas.
Versões disponíveis (2)
- C 280 Estate — chassi 202.089 · motor M 112 · Estate · 342 procedimentos · 1.812 páginas
- C 280 — chassi 202.029 · motor M 112 · sedã · 312 procedimentos · 1.883 páginas
O sedã C 280 tem chassi 202.029 e a perua C 280 Estate tem chassi 202.089. Confira a carroceria no documento e o código na plaqueta do carro. Os dois usam o mesmo motor M 112, então é a carroceria que define o manual. Se precisar de ajuda, envie o chassi pelo WhatsApp.
Destaques deste manual
- Versões C 280 sedã e C 280 Estate.
- Chassis 202.029 e 202.089.
- Motor M 112 a gasolina.
- Câmbio manual 716.6 ou 717.4 e automático 5G-TRONIC (722.6).
- 312 a 342 procedimentos e 1.812 a 1.883 páginas.
- Até 232 valores de torque e esquemas de 52 sistemas.
O que este manual cobre

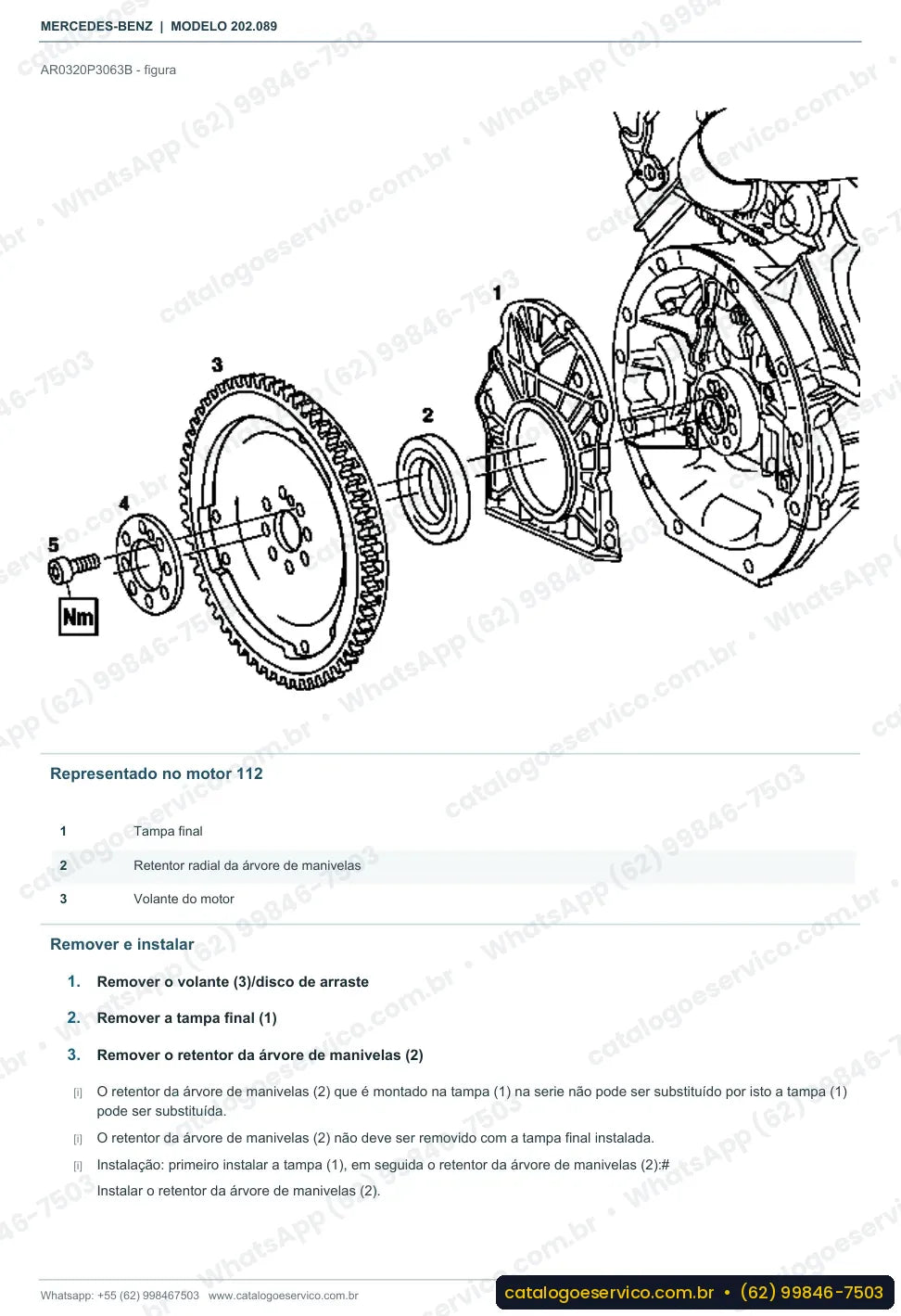

O manual traz o aperto dos parafusos da biela, a regulagem da posição básica do comando de válvulas e a troca das bombas de óleo, de combustível e de ar. No câmbio, explica a regulagem dos cabos de comando e a troca da alavanca. Na carroceria, há serviços de funilaria como o corte da longarina lateral externa e a soldagem da coluna B com a longarina e do console do alojamento do macaco.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 15 — Instalação elétrica motor

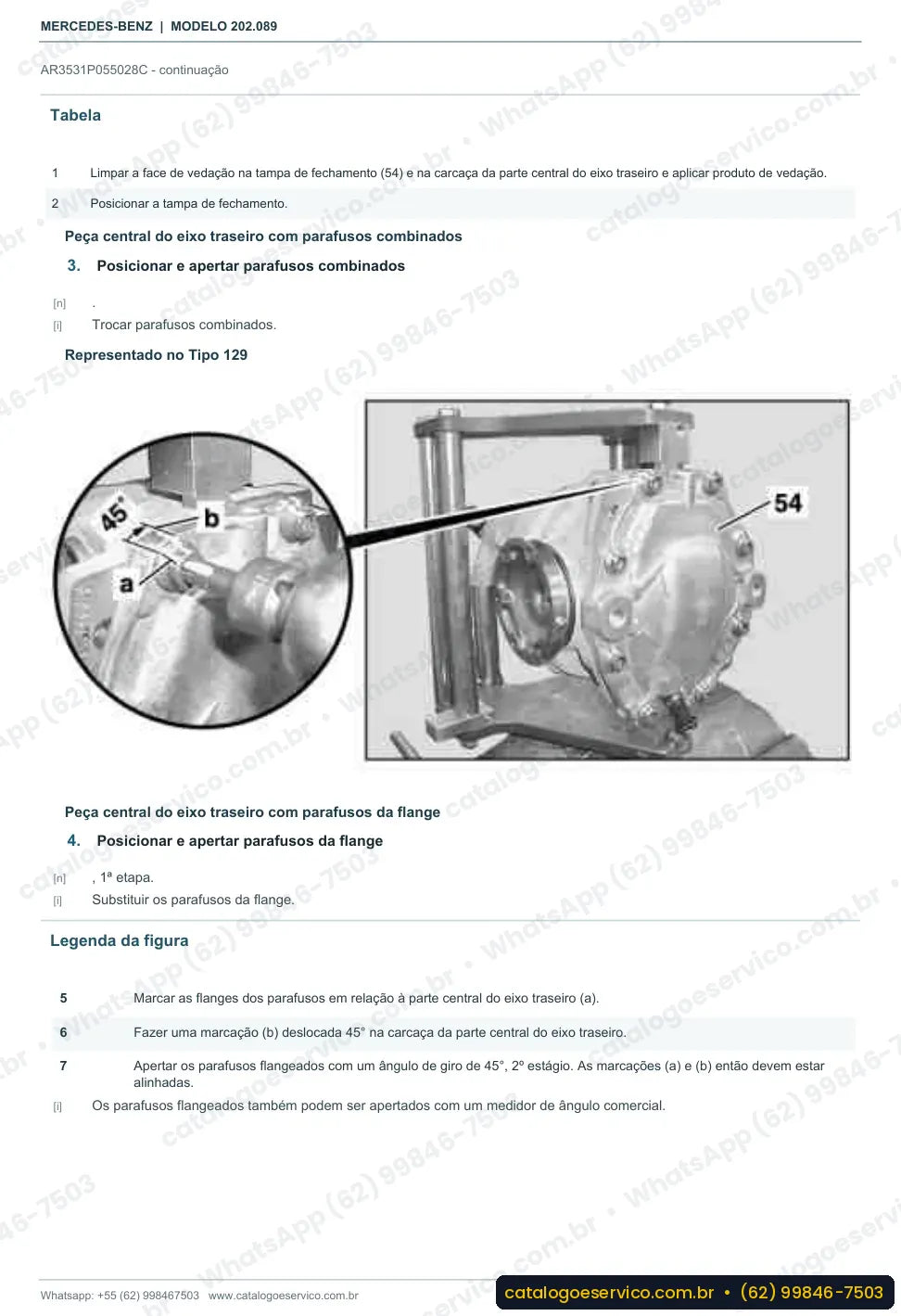

- Grupo 35 — Eixo traseiro
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 63 — Parede lateral
- Grupo 67 — Vidros e janelas
- Grupo 68 — Acabamento interno
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão C 280 Estate):
- Pinos guia do suporte do cavalete do freio: 25 Nm (BA42.10-P-1003-10K)
- Tampa da carcaça de distribuição no bloco do Motor: 20 Nm (BA01.40-P-1001-01C)
Exemplo de esquema elétrico: Esquema de conexões circuito elétrico do sistema automático de climatização (KLA): módulos A1, A9 e A32, fusível F1, relé K40, com ligação na rede CAN.
Diagrama elétrico do C 280 (W202)
O manual de cada versão inclui o diagrama elétrico do C 280 (W202). Ele mostra a injeção e ignição a gasolina, a elétrica da transmissão, o ABS, o Brake Assist (BAS), o ESP e a climatização automática. Com isso, o reparador consegue achar o relé ou o conector responsável por uma falha, medir tensão no ponto certo e não perder tempo com tentativas. Quem quer só a parte elétrica pode selecionar "Somente diagramas elétricos" em Conteúdo.
Ao todo, são 52 sistemas com esquema elétrico no manual de cada versão.
Na oficina
É um bom aliado do restaurador de clássicos W202 que precisa refazer longarinas e colunas soldando como a fábrica. A oficina independente encontra a regulagem do comando de válvulas do M 112, e o mecânico autônomo tem a troca da bomba de combustível descrita passo a passo.
Perguntas frequentes
Está em português?
Sim, os dois manuais estão em português.
Serve para o meu C 280 chassi 202.029?
Sim, o sedã C 280 com chassi 202.029 e motor M 112 tem manual próprio. A perua é o chassi 202.089.
Inclui esquema elétrico?
Sim, os esquemas de 52 sistemas vêm no manual de cada versão.
Tem procedimentos de funilaria?
Sim, há corte e soldagem de longarina lateral, coluna B e console do alojamento do macaco.
Outros manuais da mesma geração
Garantias e suporte
Download liberado logo após a confirmação do pagamento. Ficou em dúvida sobre qual versão escolher para o seu carro? Chame no WhatsApp (62) 99846-7503 ou escreva para contato@catalogoeservico.com.br — respondemos com o documento em mãos.
