O Manual de Oficina Mercedes-Benz C 270 (W203) atende as 2 versões diesel da Classe C segunda geração (W203): o sedã C 270 CDI e a perua C 270 CDI Estate, ambas com motor OM 612. Escolha a sua e receba o manual de oficina daquela versão, com até 701 procedimentos de reparo e até 4.389 páginas, todos em português. O manual também reúne até 263 valores de torque, úteis na montagem do turbo e do intercooler.
Versões disponíveis (2)
- C 270 CDI — chassi 203.016 · motor OM 612 · sedã · 701 procedimentos · 4.389 páginas
- C 270 CDI Estate — chassi 203.216 · motor OM 612 · Estate · 643 procedimentos · 4.142 páginas
A escolha depende só da carroceria: se o documento indica sedã, marque C 270 CDI (chassi 203.016); se for perua, marque C 270 CDI Estate (chassi 203.216). Os dois usam o mesmo motor OM 612, mas cada um tem o seu manual. Ainda em dúvida? Chame no WhatsApp.
Destaques deste manual
- C 270 CDI sedã e C 270 CDI Estate.
- Chassis 203.016 e 203.216.
- Motor OM 612 a diesel.
- 643 a 701 procedimentos de reparo.
- 4.142 a 4.389 páginas.
- Até 263 valores de torque e 47 sistemas no diagrama elétrico.
O que este manual cobre

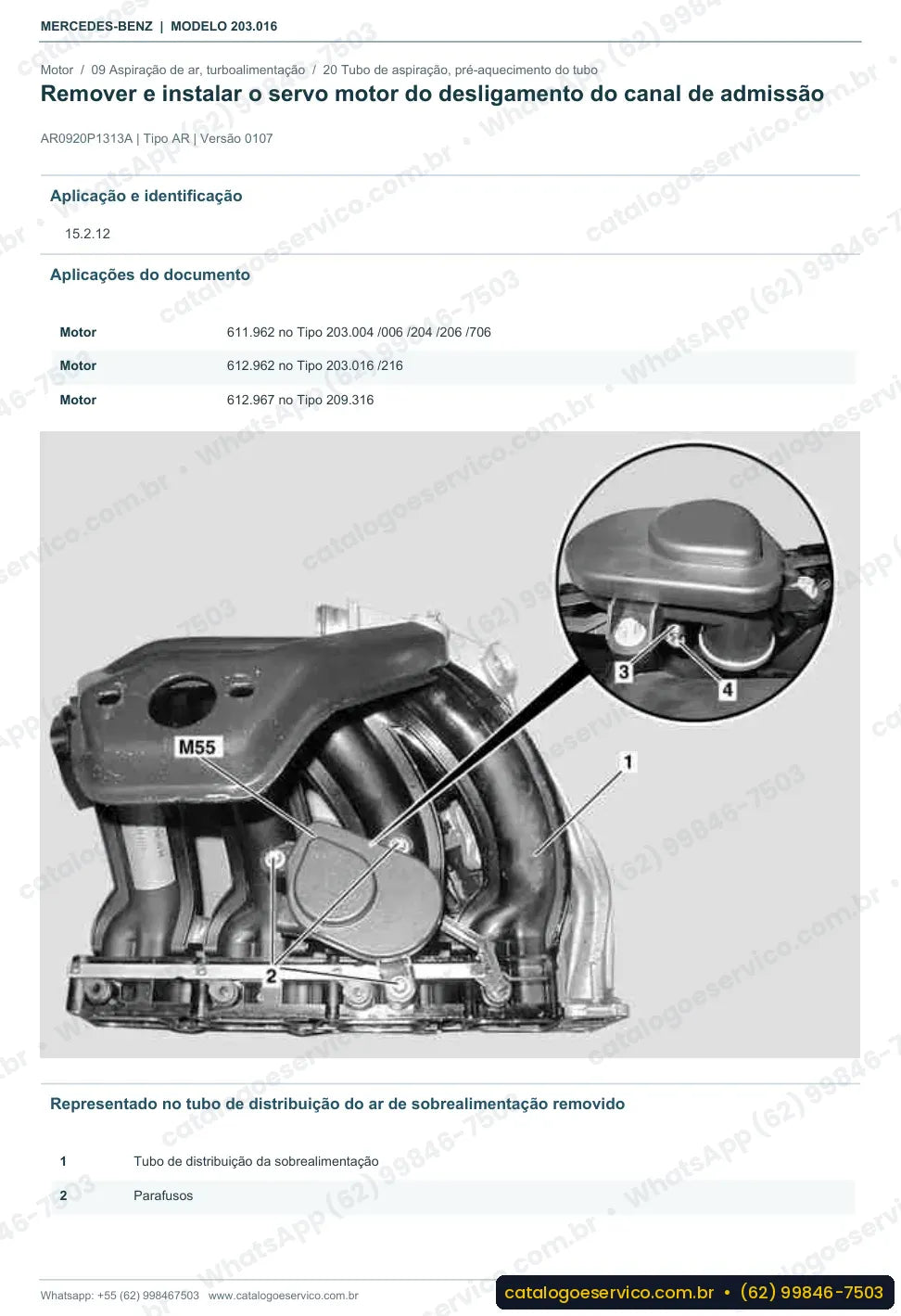

No C 270 (W203), o foco do diesel aparece em procedimentos como a troca do turboalimentador, do intercooler e do tubo de ar da sobrealimentação, a remoção do pré-catalisador junto ao motor e do servomotor que fecha o canal de admissão. Inclui também a sangria do circuito de combustível de baixa pressão e a desconexão segura da tubulação de combustível no motor.
Principais grupos do manual:
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 27 — Transmissão automática
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 46 — Direção
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão C 270 CDI):
- Parafuso da bomba da direção hidráulica no suporte ou no bloco do Motor: 25 Nm (BA46.30-P-1005-01A)
- Parafuso do suporte no tubo distribuidor de ar de sobrealimentação: 20 Nm (BA09.41-P-1004-01A)
Exemplo de esquema elétrico: Esquema elétrico, módulo de comando da porta (TSG) traseira direita: fusível F34, com ligação na rede CAN.

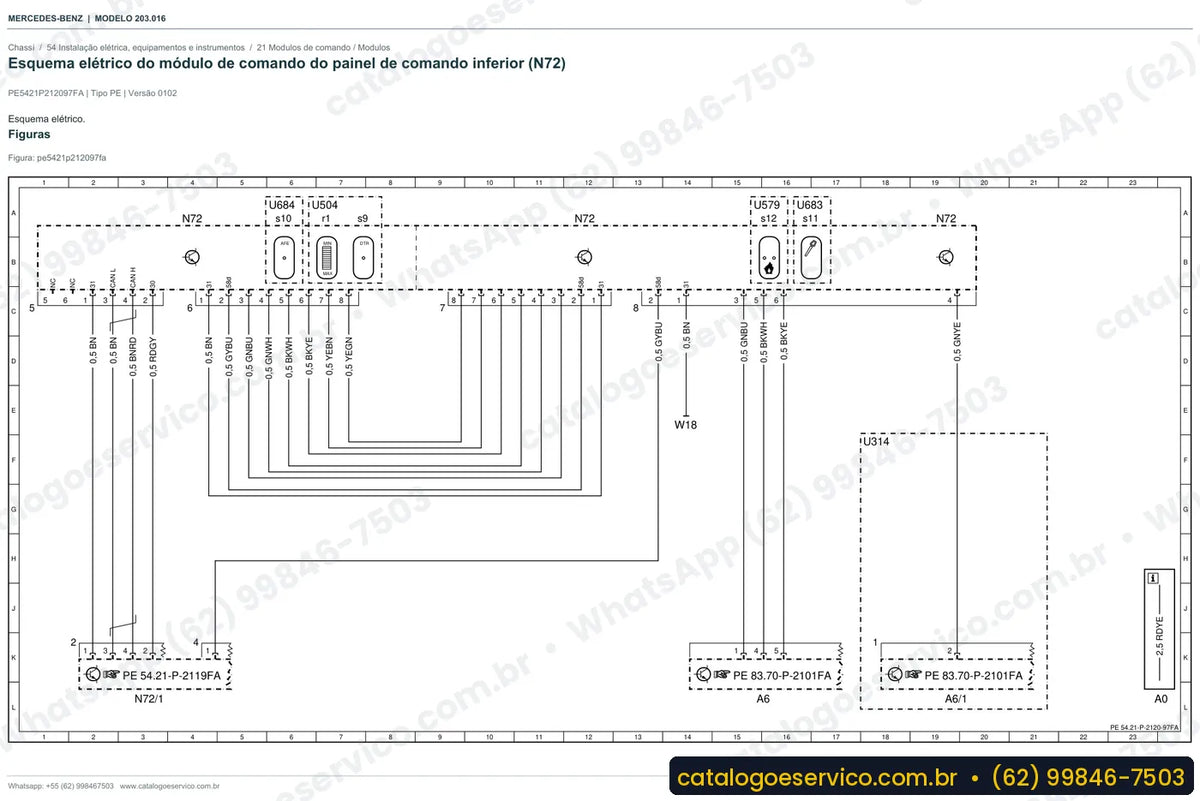

Diagrama elétrico do C 270 (W203)
Dentro do manual de cada versão está o diagrama elétrico do C 270 (W203), o mapa para seguir chicotes e conectores quando surge uma falha intermitente. Os esquemas trazem o Tempomat, o programa de estabilidade ESP, a caixa de fusíveis e relés, a tomada de diagnose, o teto solar elétrico e a climatização, sempre com a numeração dos conectores. Para quem só quer a parte elétrica, há "Somente diagramas elétricos" na opção Conteúdo.
Ao todo, são 47 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende o mecânico autônomo especializado em diesel que troca turbo e intercooler, a oficina independente especializada em Mercedes que precisa sangrar o circuito de baixa pressão depois de uma pane seca e o dono que faz a própria manutenção do C 270 CDI.
Perguntas frequentes
O manual é em português?
Sim, os manuais do C 270 CDI sedã e Estate estão em português.
Serve para a minha C 270 CDI Estate?
Sim, escolha a versão Estate, chassi 203.216, com motor OM 612.
Inclui esquemas elétricos?
Sim, o manual traz diagramas elétricos de 47 sistemas.
Ensina a trocar o turbo?
Sim, há o procedimento de remoção e instalação do turboalimentador.
