O Manual de Oficina Mercedes-Benz C 220 (W205) agrupa 12 versões diesel da Classe C quarta geração (W205): C 220 CDI, C 220 BlueTEC e C 220 d, com motores OM 651 e OM 654, em sedã, perua Estate, Coupé e conversível Cabriolet, várias delas com 4MATIC. Os câmbios são o 7G-TRONIC (722.9) e o 9G-TRONIC (725.0). Cada versão tem o manual de oficina próprio, com até 649 procedimentos de reparo e até 4.099 páginas, todos em português.
Versões disponíveis (12)
- C 220 BlueTEC / C 220 d — chassi 205.004 · motor OM 651 · sedã · 649 procedimentos · 4.099 páginas
- C 220 BlueTEC / C 220 d ECO — chassi 205.003 · motor OM 651 · sedã · 649 procedimentos · 4.099 páginas
- C 220 CDI / C 220 d — chassi 205.002 · motor OM 651 · sedã · 649 procedimentos · 4.099 páginas
- C 220 d — chassi 205.014 · motor OM 654 · sedã · 641 procedimentos · 3.998 páginas
- C 220 d 4MATIC — chassi 205.015 · motor OM 654 · sedã · 641 procedimentos · 3.998 páginas
- C 220 d 4MATIC Estate — chassi 205.215 · motor OM 654 · Estate · 634 procedimentos · 3.987 páginas
- C 220 d Estate — chassi 205.214 · motor OM 654 · Estate · 634 procedimentos · 3.987 páginas
- C 220 d 4MATIC Coupé — chassi 205.305 · motor OM 651 · Coupé · 580 procedimentos · 3.879 páginas
- C 220 d 4MATIC Coupé — chassi 205.315 · motor OM 654 · Coupé · 572 procedimentos · 3.775 páginas
- C 220 d Coupé — chassi 205.314 · motor OM 654 · Coupé · 572 procedimentos · 3.775 páginas
- C 220 d 4MATIC Cabriolet — chassi 205.415 · motor OM 654 · Cabriolet · 561 procedimentos · 3.997 páginas
- C 220 d Cabriolet — chassi 205.414 · motor OM 654 · Cabriolet · 561 procedimentos · 3.997 páginas
Com 12 opções, comece pelo motor e pela carroceria indicados no documento, e use o chassi para fechar. O C 220 d sedã com OM 654 é 205.014, o C 220 d Estate é 205.214 e o C 220 d Coupé é 205.314. Note que o Coupé 4MATIC aparece com OM 651 (205.305) e OM 654 (205.315). Na dúvida, chame no WhatsApp.
Destaques deste manual
- 12 versões, do C 220 CDI / C 220 d (205.002) ao C 220 d 4MATIC Cabriolet (205.415).
- Motores diesel OM 651 e OM 654.
- Câmbios 7G-TRONIC (722.9) e 9G-TRONIC (725.0).
- Sedã, Estate, Coupé e Cabriolet, com ou sem 4MATIC.
- De 561 a 649 procedimentos de reparo.
- Entre 3.775 e 4.099 páginas, com até 349 valores de torque.
- Esquemas elétricos de 71 sistemas.
O que este manual cobre
O manual cobre o pós-tratamento do diesel, com a troca da unidade do filtro de partículas e do catalisador e o abastecimento do ARLA 32. No motor, mostra a engrenagem de acionamento da bomba de alta pressão, a sonda O2 e a caixa de diafragma da válvula wastegate. Também ensina a remover a embreagem, a árvore de transmissão do eixo dianteiro nas versões 4MATIC e a fazer a conservação de cavidades no suporte do eixo traseiro.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 31 — Chassi, operação com reboque
- Grupo 35 — Eixo traseiro
- Grupo 40 — Rodas, alinhamento
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 63 — Parede lateral
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão C 220 BlueTEC / C 220 d):
- Polia antivibradora no pino roscado: 50 Nm (BA32.25-P-1004-04P)
- Parafuso da polia inversora no suporte do agregado M8: 25 Nm (BA13.25-P-1002-01W)
Exemplo de esquema elétrico: Esquema elétrico de funções da iluminação ambiente: módulo A26, com ligação na rede CAN.
Diagrama elétrico do C 220 (W205)

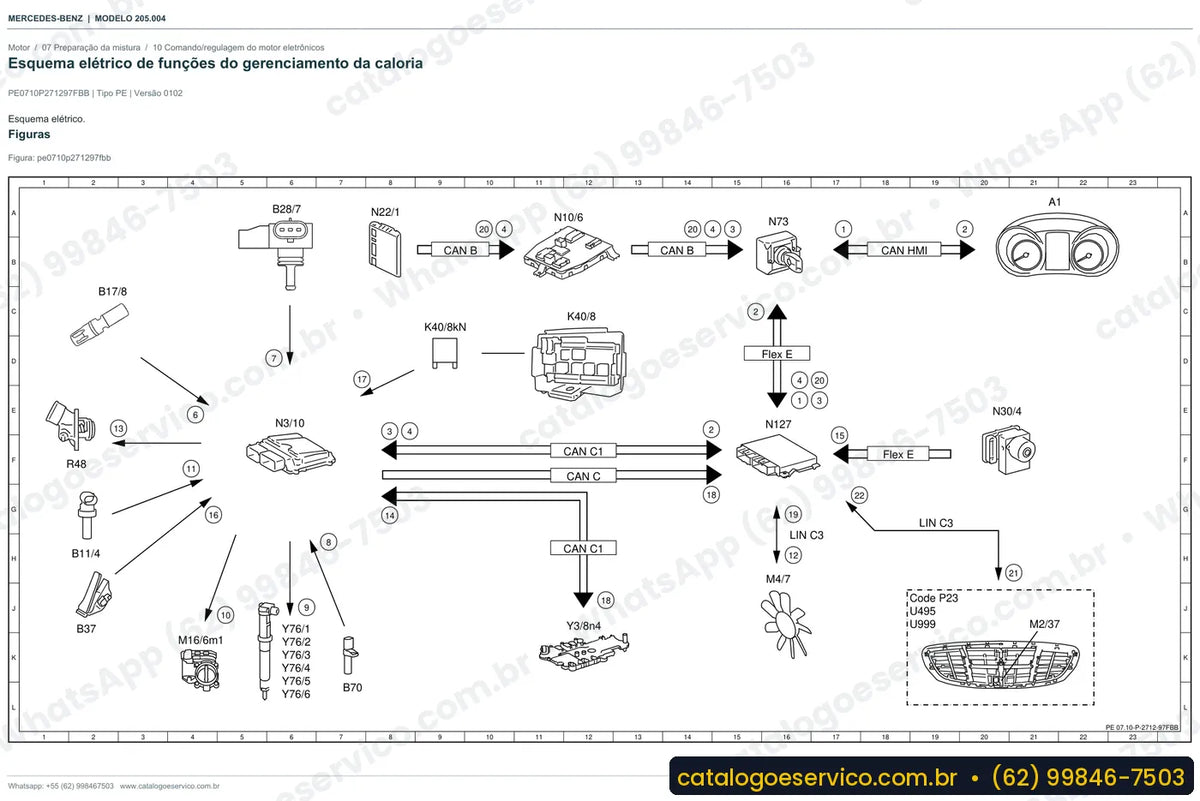

Dentro de cada manual vem o diagrama elétrico do C 220 (W205), com 71 sistemas. Entre eles estão o comando eletrônico do motor, o pós-tratamento dos gases de escape, a elétrica da transmissão, o ESP, a suspensão pneumática e o sistema assistente de câmera e radar. No diesel atual, muitos defeitos começam num sensor ou num conector, e os esquemas mostram exatamente onde medir. Para quem precisa só da elétrica, existe a opção "Somente diagramas elétricos" no seletor Conteúdo.
Ao todo, são 70 sistemas com esquema elétrico no manual de cada versão.
Na oficina
A oficina independente especializada em Mercedes que trabalha com diesel moderno usa o manual para trocar o filtro de partículas e acertar o sistema de AdBlue. O mecânico autônomo segue o procedimento da bomba de alta pressão, e o dono que faz a própria manutenção abastece o ARLA 32 da forma correta.
Perguntas frequentes
Está em português?
Sim, todas as 12 versões estão em português.
Qual versão serve para o meu C 220 d Cabriolet?
Se o chassi for 205.414, escolha C 220 d Cabriolet; se for 205.415, escolha C 220 d 4MATIC Cabriolet. As duas têm motor OM 654.
Os esquemas elétricos estão incluídos?
Estão. Cada manual traz os esquemas de 71 sistemas.
Tem a troca do filtro de partículas?
Tem, com a remoção e a instalação da unidade do filtro de partículas diesel junto ao catalisador.
Outros manuais da mesma geração
Garantias e suporte
Download liberado logo após a confirmação do pagamento. Ficou em dúvida sobre qual versão escolher para o seu carro? Chame no WhatsApp (62) 99846-7503 ou escreva para contato@catalogoeservico.com.br — respondemos com o documento em mãos.
