O Manual de Oficina Mercedes-Benz B 160 (W246) reúne 2 versões da Classe B (W246), com até 220 procedimentos de reparo de fábrica, em português, e até 1.608 páginas por versão. Todas as versões têm carroceria monovolume compacto; os motores são M 270 a gasolina e OM 607 a diesel. Os câmbios previstos são manual 6 marchas (711.6) e automatizado 7G-DCT (724.0). O conteúdo cobre motor, embreagem, câmbio, arrefecimento e escapamento, com sequências e apertos de fábrica.
Versões disponíveis (2)
- B 160 — chassi 246.241 · motor M 270 · Monovolume compacto · 220 procedimentos · 1.608 páginas
- B 160 CDI / d — chassi 246.211 · motor OM 607 · Monovolume compacto · 138 procedimentos · 1.223 páginas
Cada versão tem o seu próprio manual, e o código do chassi é o que separa uma da outra: 246.241 corresponde ao B 160 e 246.211 corresponde ao B 160 CDI (também chamado B 160 d). Na dúvida, fale com a gente pelo WhatsApp.
Destaques deste manual
- Chassis cobertos: 246.241 e 246.211.
- Motores M 270 a gasolina e OM 607 a diesel.
- Câmbios manual 6 marchas (711.6) e automatizado 7G-DCT (724.0).
- Até 220 procedimentos de reparo em até 1.608 páginas.
- Até 215 valores de torque de aperto indicados pela fábrica.
- Diagrama elétrico com 62 sistemas.
O que este manual cobre

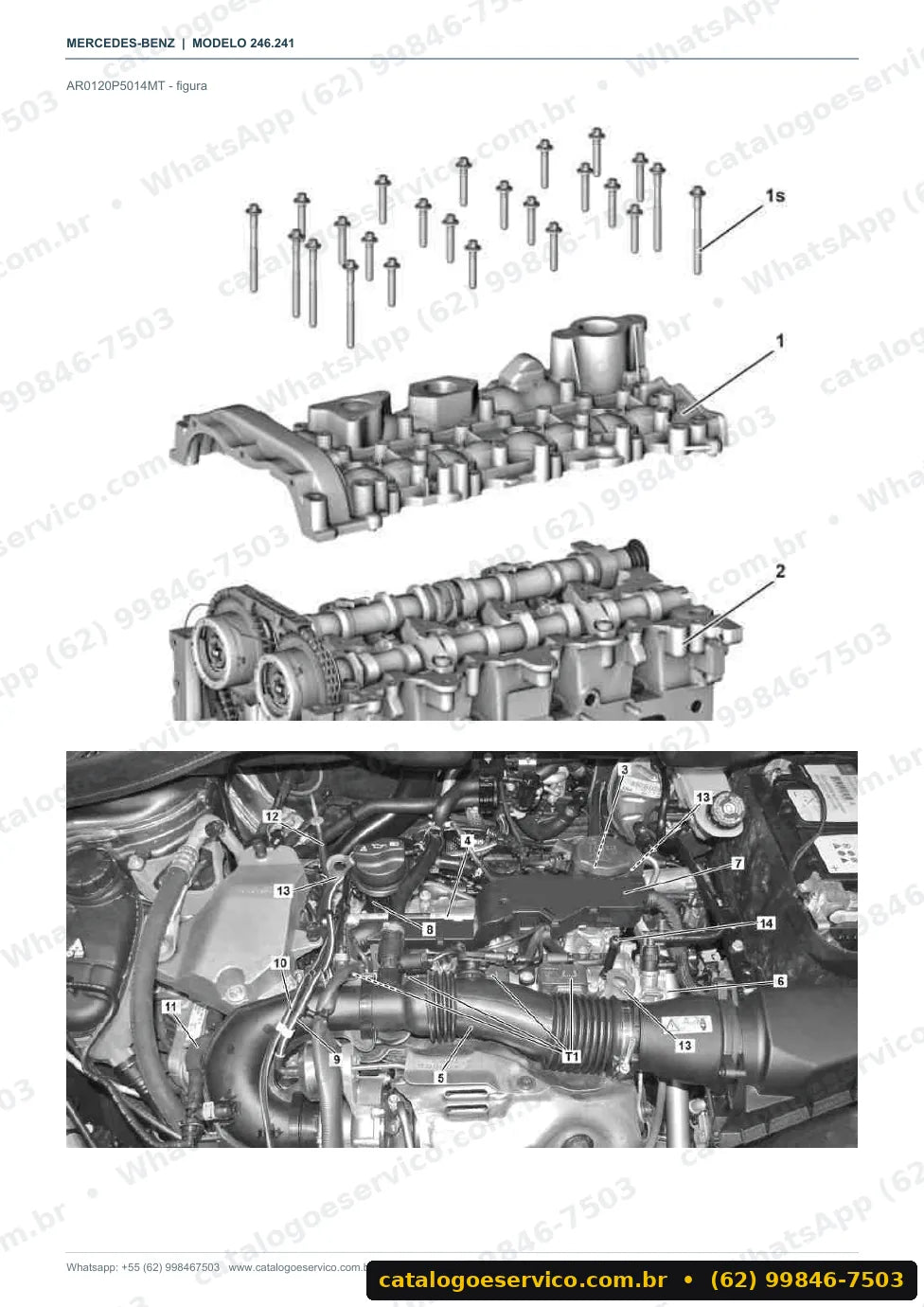

No B 160 o manual detalha a remoção do cabeçote, a substituição da corrente de distribuição e a troca dos anéis do êmbolo. Mostra ainda a troca da bomba de alta pressão, da bomba de óleo e da bomba d'água, além da remoção do catalisador. Na transmissão, há a remoção da embreagem e a troca do óleo do câmbio.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 22 — Suspensão de agregado
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 27 — Transmissão automática
- Grupo 33 — Eixo dianteiro
- Grupo 41 — Árvore de transmissão articulada
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 61 — Estrutura inferior
- Grupo 68 — Acabamento interno
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados do manual
Exemplos de torque (versão B 160):
- Parafuso da caixa de mudanças no motor: 39 Nm (BA27.10-P-1017-04F)
- Parafuso da tubulação de retorno de óleo do turbocompressor: 8 Nm (BA09.40-P-1006-01S)

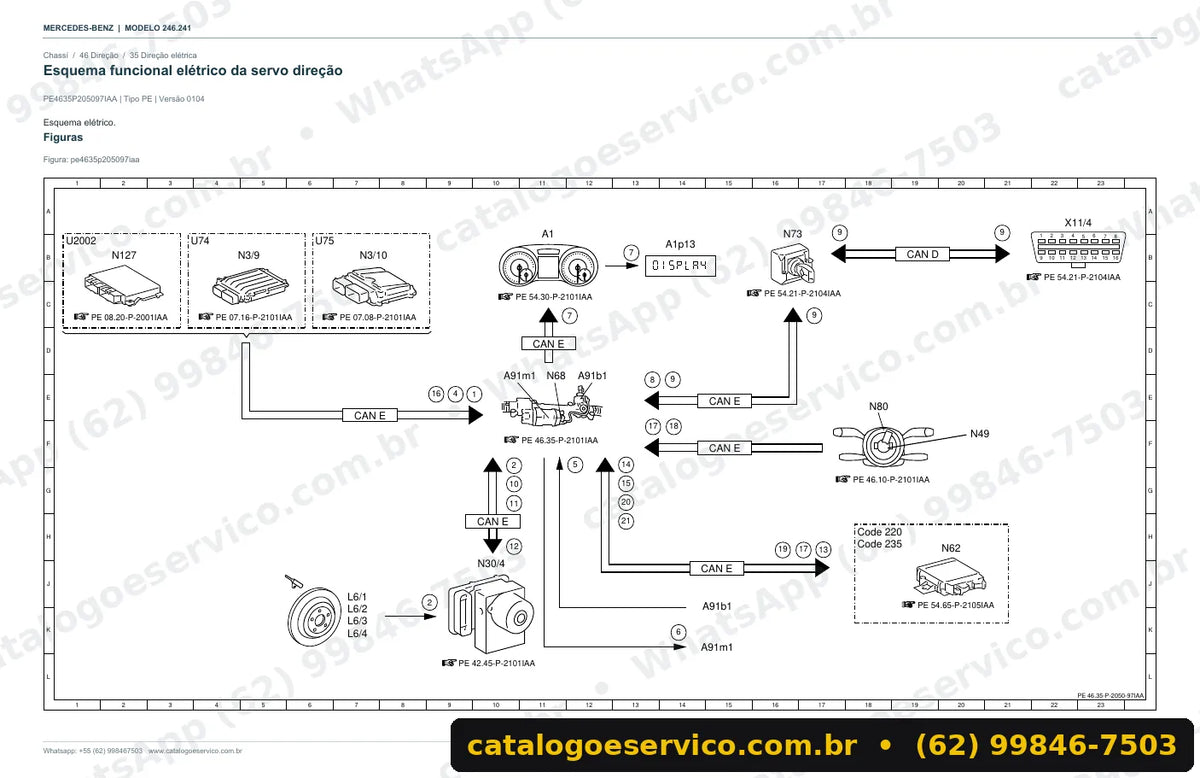

Diagrama elétrico do B 160 (W246)
Incluso no manual, o diagrama elétrico do B 160 (W246) cobre 62 sistemas. Os esquemas abrangem itens como iluminação externa, travamento central, auxílio de estacionamento, assistentes de câmera e radar e freio de estacionamento. Com o diagrama fica mais simples localizar fusíveis e relés, medir sinais e conferir a comunicação entre os módulos de comando. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são 62 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende o mecânico autônomo que troca a embreagem e escoa o óleo do câmbio, e a oficina especializada em Mercedes que remove o cabeçote. O dono que cuida do próprio carro encontra a verificação de estanqueidade do sistema de arrefecimento.
Perguntas frequentes
O manual está em português?
Sim. O conteúdo está inteiramente em português, com até 220 procedimentos de reparo e os valores de torque de fábrica.
Como escolho a versão?
Pelo código do chassi: 246.241 é o B 160 e 246.211 é o B 160 CDI (também chamado B 160 d). Se tiver dúvida, fale pelo WhatsApp.
Vem com esquemas elétricos?
Sim. O diagrama elétrico incluso cobre 62 sistemas, como iluminação externa e travamento central.
Há opção só com a parte elétrica?
Sim. Escolha a opção “Somente diagramas elétricos” para ficar apenas com os esquemas.
Ensina a trocar a corrente de distribuição?
Sim. Há o procedimento de substituição da corrente de distribuição e a verificação da posição básica das árvores de comando de válvulas.
