Em 4.649 páginas em português, o Manual de Oficina Mercedes-Benz Axor 3344 S (chassi 958.471) reúne 922 procedimentos de reparo de fábrica para o cavalo mecânico de três eixos (6x2/6x4). Abrange motor, retardador, SCR, embreagem, câmbio, operação com reboque, árvores de transmissão, freios pneumáticos, direção e cabine. Os esquemas elétricos estão incluídos no manual, e o mesmo volume também atende o Axor 4144 S.
Destaques deste manual
- Cavalo mecânico 6x2/6x4, chassi 958.471
- 922 procedimentos de reparo em 4.649 páginas
- Também atende Axor 4144 S
- Regulador ALB e valores de teste do retardador elétrico
- Camisa do cilindro e árvore de manivelas
- Esquemas elétricos incluídos no manual
O que este manual cobre

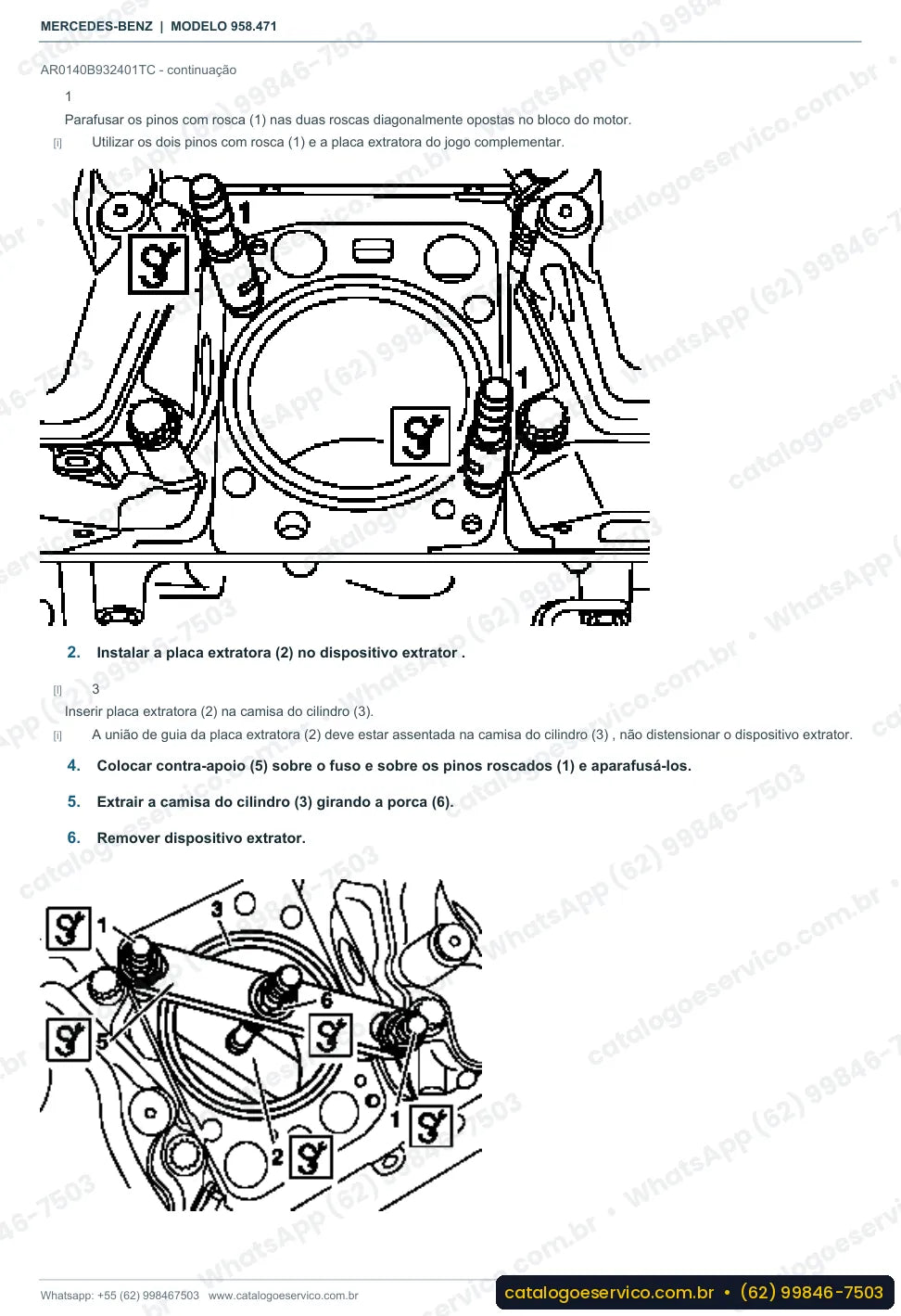

No motor, o manual cobre remover e instalar a camisa do cilindro, usinar o diâmetro do cilindro, medir e ajustar a árvore de manivelas nos mancais e limpar a galeria principal de óleo. O AdBlue tem o dispositivo de teste do volume de dosagem, e o chassi inclui regulador ALB, operação com reboque e freios pneumáticos.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 22 — Suspensão de agregado
- Grupo 25 — Embreagem
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 29 — Instalação dos pedais
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 31 — Chassi, operação com reboque
- Grupo 32 — Suspensão
- Grupo 33 — Eixo dianteiro
- Grupo 35 — Eixo traseiro
- Grupo 40 — Rodas, alinhamento
- Grupo 41 — Árvore de transmissão articulada
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 46 — Direção
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 55 — Acionamentos adicionais, sistemas hidráulicos e de articulação
- Grupo 58 — Ferramentas
- Grupo 60 — Carroçaria, generalidades
- Grupo 61 — Estrutura inferior
- Grupo 62 — Estrutura frontal e parede divisória
- Grupo 63 — Parede lateral
- Grupo 67 — Vidros e janelas
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 82 — Instalação elétrica, carroçaria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados deste manual
Exemplos de torque:
- Porca peças de rotor no eixo de acionamento: 425 Nm (BA43.30-B-1007-01C)
- Engrenagem acionadora da bomba de combustível na árvore de comando de válvulas: 60 Nm (BA05.20-B-1001-01B)
Exemplo de esquema elétrico: Esquema elétrico de conexões da luz de freio: módulo A3, fusível F29, relé K6.
São 936 valores de torque como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Axor 3344 S
O manual de oficina do cavalo mecânico Axor 3344 S inclui o diagrama elétrico do Axor 3344 S, com esquemas da plataforma aplicáveis. Os circuitos cobrem o sistema de injeção diesel (PLD), controle do motor (MR), a tomada de força, o retardador (hidráulico), o sistema anti-bloqueio (ABS), o tacógrafo e a iluminação externa. Em composições pesadas, serve para testar o retardador, conferir o tacógrafo e ligar a tomada de força. A opção "Somente diagramas elétricos" está disponível.
Ao todo, são 34 sistemas com esquema elétrico neste manual.
No dia a dia deste caminhão
O cavalo mecânico roda pesado e longe, e frenagem constante é questão de segurança: o regulador ALB e os valores de teste do retardador elétrico estão descritos. Para o ar que alimenta o semirreboque, há a remoção do reservatório de ressonância do compressor.
Perguntas frequentes
Serve para o Axor 3344 S com chassi 958.471?
Sim, é o chassi coberto por este manual.
Também atende o Axor 4144 S?
Sim, o mesmo conteúdo também atende o Axor 4144 S.
O manual está em português?
Sim, os 922 procedimentos estão em português.
Os esquemas elétricos vêm no manual?
Estão, dentro do próprio manual. Se a necessidade for só a parte elétrica, existe a opção "Somente diagramas elétricos".
Garantias e suporte
Download liberado logo após a confirmação do pagamento. Ficou em dúvida se é o manual certo para o seu chassi? Chame no WhatsApp (62) 99846-7503 ou escreva para contato@catalogoeservico.com.br — respondemos com o documento em mãos.
