Feito para o caminhão de carga 6x4, o Manual de Oficina Mercedes-Benz Axor 2631 6x4 (chassi 950.245) traz 476 procedimentos de reparo de fábrica em 4.018 páginas, todas em português. Junto vêm 2.682 valores de aperto e 525 descrições de funcionamento, além de 170 esquemas elétricos, separados pelos grupos de fábrica.
Destaques deste manual
- 476 procedimentos de reparo de fábrica em 4.018 páginas
- 2.682 valores de aperto, cada um com o código de fábrica
- 525 descrições de funcionamento de sistemas e componentes
- 170 esquemas elétricos organizados pelos grupos de fábrica
- Axor 2631 6x4: chassi 950.245
O que este manual cobre

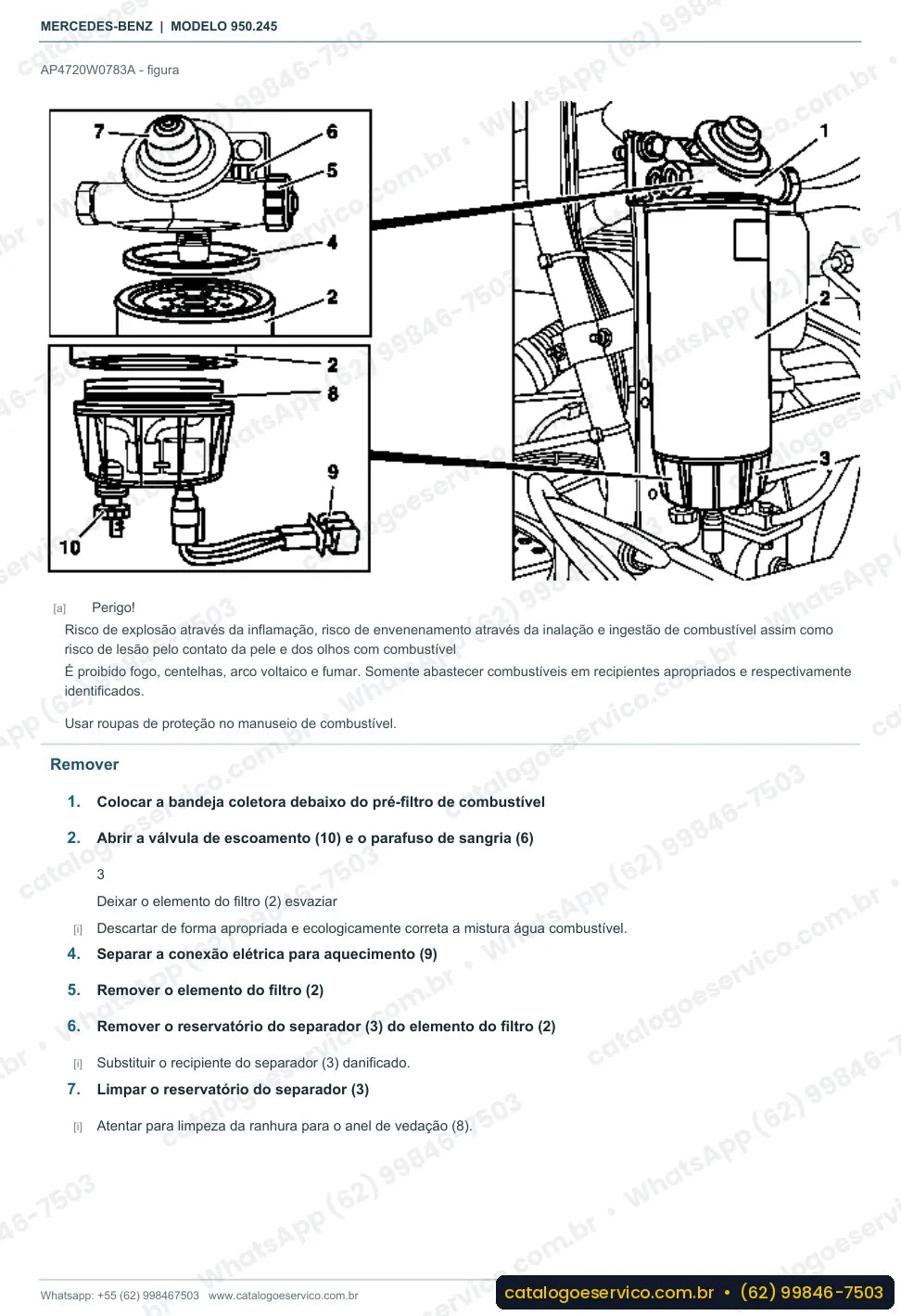

Entre os serviços descritos passo a passo estão: remover e instalar o sensor de combustível; verificar o motor com relação a danos causados por pó; desmontar e montar bomba do líquido de arrefecimento.
São 43 grupos de fábrica no manual:
• Grupo 00 — Veículo completo
• Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
• Grupo 03 — Peças motrizes
• Grupo 05 — Comando do motor
• Grupo 07 — Preparação da mistura
• Grupo 09 — Aspiração de ar, turboalimentação
• Grupo 13 — Compressor, acionamentos por correia
• Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
• Grupo 15 — Instalação elétrica motor
• Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
• Grupo 20 — Arrefecimento do motor
• Grupo 22 — Suspensão de agregado
• Grupo 25 — Embreagem
• Grupo 26 — Caixa de mudanças mecânica
• Grupo 27 — Transmissão automática
• Grupo 28 — Caixa de transferência
• Grupo 29 — Instalação dos pedais
• Grupo 30 — Aceleração, instalação de controle de velocidade
• Grupo 31 — Chassi, operação com reboque
• Grupo 32 — Suspensão
• Grupo 33 — Eixo dianteiro
• Grupo 35 — Eixo traseiro
• Grupo 40 — Rodas, alinhamento
• Grupo 41 — Árvore de transmissão articulada
• Grupo 42 — Freios - hidráulica e mecânica
• Grupo 43 — Freios – pneumática e freios auxiliares
• Grupo 46 — Direção
• Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
• Grupo 54 — Instalação elétrica, equipamentos e instrumentos
• Grupo 55 — Acionamentos adicionais, sistemas hidráulicos e de articulação
• Grupo 58 — Ferramentas
• Grupo 60 — Carroceria, generalidades
• Grupo 63 — Parede lateral
• Grupo 67 — Vidros e janelas
• Grupo 68 — Acabamento interno
• Grupo 72 — Portas
• Grupo 77 — Teto solar, capotas, toldos
• Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
• Grupo 82 — Instalação elétrica, carroceria
• Grupo 83 — Climatização
• Grupo 86 — Aparelhos de emergência, equipamento especial para deficiente físico, equipamento sanitário
• Grupo 88 — Peças acopladas, tampas externas
• Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados deste manual
Valores de aperto:
- Tubulação de pressão do óleo na bomba da direção hidráulica: 90 Nm (BA46.30-N-1008-01R)
- Parafuso da caixa de mudanças automática no bloco do motor: 40 Nm (BA27.10-N-1003-04D)

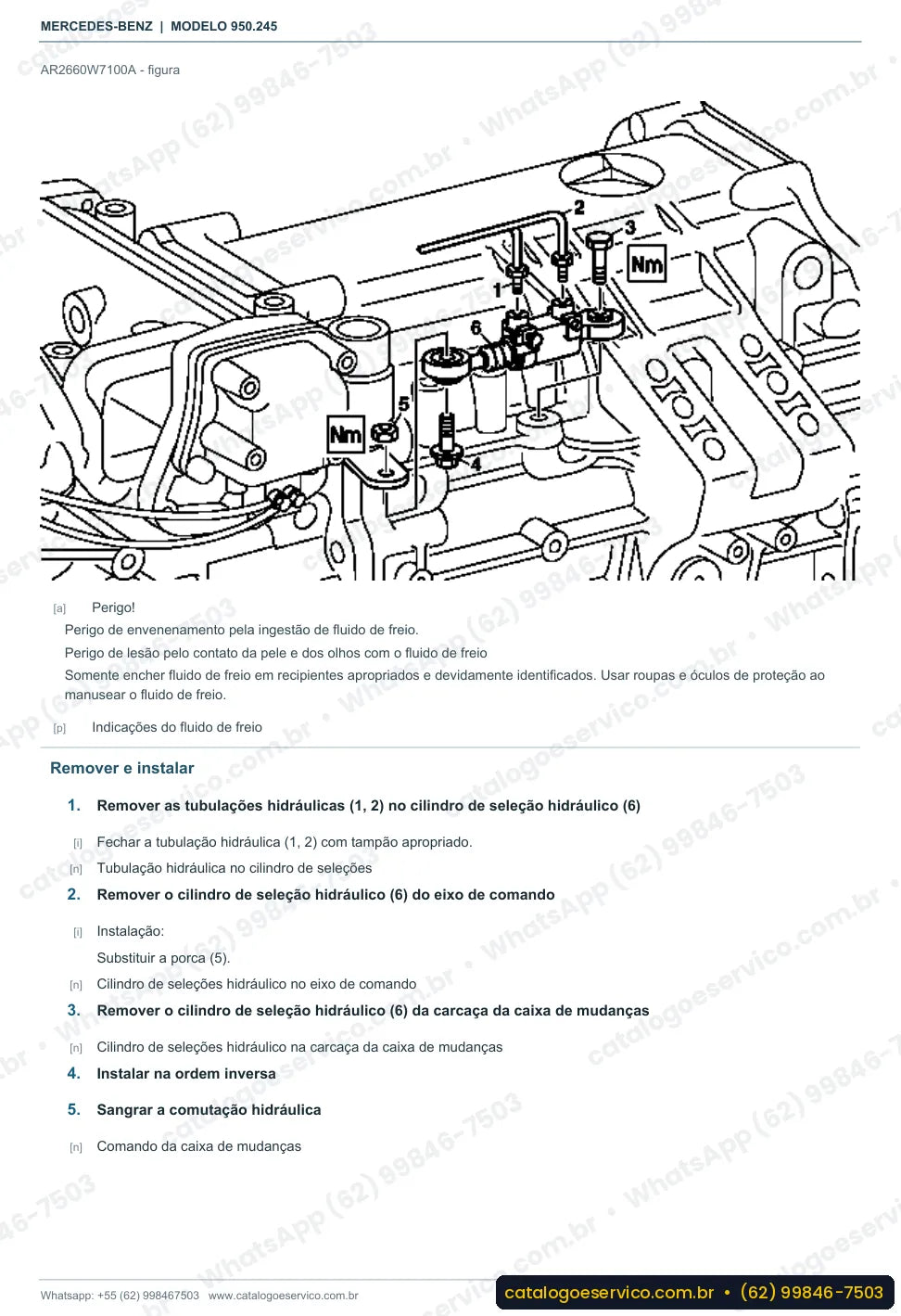

- Cilindro hidráulico de marchas no eixo do câmbio: 60 Nm (BA26.60-N-1009-01D)
São 2.682 valores de aperto como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Axor 2631 6x4
Os 170 esquemas elétricos do Axor 2631 6x4 ficam no final do manual completo, organizados pelos grupos de fábrica. Quem precisa só da parte elétrica pode escolher a opção “Somente diagramas elétricos”, que entrega os esquemas num arquivo próprio de 171 páginas.
Alguns dos esquemas incluídos:
• Esquema elétrico da embreagem com conversor (WSK)
• Esquema elétrico do retarder (hidráulico)
• Esquema elétrico do transformador de tensão
• Esquema elétrico do módulo básico
• Esquema de circuito elétrico do módulo especial parametrizável (PSM)
• Esquema elétrico do assistente de direção (SPA)
• Esquema elétrico da telemática
• Esquema elétrico do dispositivo de advertência de cintos de segurança
Com o esquema em mãos fica mais fácil investigar bateria que não carrega, partida falhando, luz de painel acesa ou módulo sem comunicação, seguindo o fio até o conector ou o fusível responsável.
Por que vale a pena
- Sequência de fábrica para cada serviço, com os valores de aperto e as ferramentas especiais indicados no próprio procedimento.
- Descrições de funcionamento que explicam como cada sistema trabalha antes de desmontar qualquer peça.
- Procedimentos de diagnóstico e de verificação que ajudam a decidir entre recuperar ou substituir a peça.
- Arquivo em PDF pesquisável: digite o nome do componente e vá direto à página do serviço.
Para quem é
Mecânicos e eletricistas de oficinas diesel, frotistas, transportadoras e caminhoneiros autônomos que fazem a própria manutenção.
Perguntas frequentes
O manual do Axor 2631 6x4 está em português?
Sim. As 4.018 páginas estão em português.
Serve para o chassi 950.245?
Sim. O manual foi feito para o Axor 2631 6x4 chassi 950.245.
Os esquemas elétricos estão incluídos?
Estão, no final do manual completo. Se quiser só a parte elétrica, escolha a opção “Somente diagramas elétricos”.
Quando recebo o arquivo?
O download é imediato: o link chega logo após a aprovação do pagamento.
Posso usar em mais de um dispositivo?
Pode. O PDF abre no computador, no tablet e no celular.
A loja emite nota fiscal?
Emite. A nota fiscal acompanha a compra.
