Manual de Oficina Atron LS 1635 Mercedes-Benz + Diagrama Elétrico — 163 Procedimentos de Reparo, 1.494 Páginas em PDF


Conteúdo: Manual completo
Preço:
Preço promocionalR$ 218,00
4,9 · 1804 avaliações de clientes da loja
Comprar pelo WhatsApp

Descrição

Especificações

Marca
Mercedes-Benz
Modelo
Atron LS 1635
Chassi (modelo técnico)
695.053
Aplicação
Caminhão de carga
Rodagem
4x2
Motor
OM 457 LA
Procedimentos de reparo
163
Valores de torque
1.144
Esquemas elétricos
235
Páginas
1.494
Idioma
Português
Formato
PDF pesquisável

Feito para o caminhão de carga 4x2 (motor OM 457 LA), o Manual de Oficina Mercedes-Benz Atron LS 1635 (chassi 695.053) traz 163 procedimentos de reparo de fábrica em 1.494 páginas, todas em português. Junto vêm 1.144 valores de aperto e descrições de componentes, além de 235 esquemas elétricos, separados pelos grupos de fábrica.

Destaques deste manual

  • 163 procedimentos de reparo de fábrica em 1.494 páginas
  • 1.144 valores de aperto, cada um com o código de fábrica
  • 235 esquemas elétricos organizados pelos grupos de fábrica
  • Atron LS 1635: chassi 695.053, motor OM 457 LA

O que este manual cobre

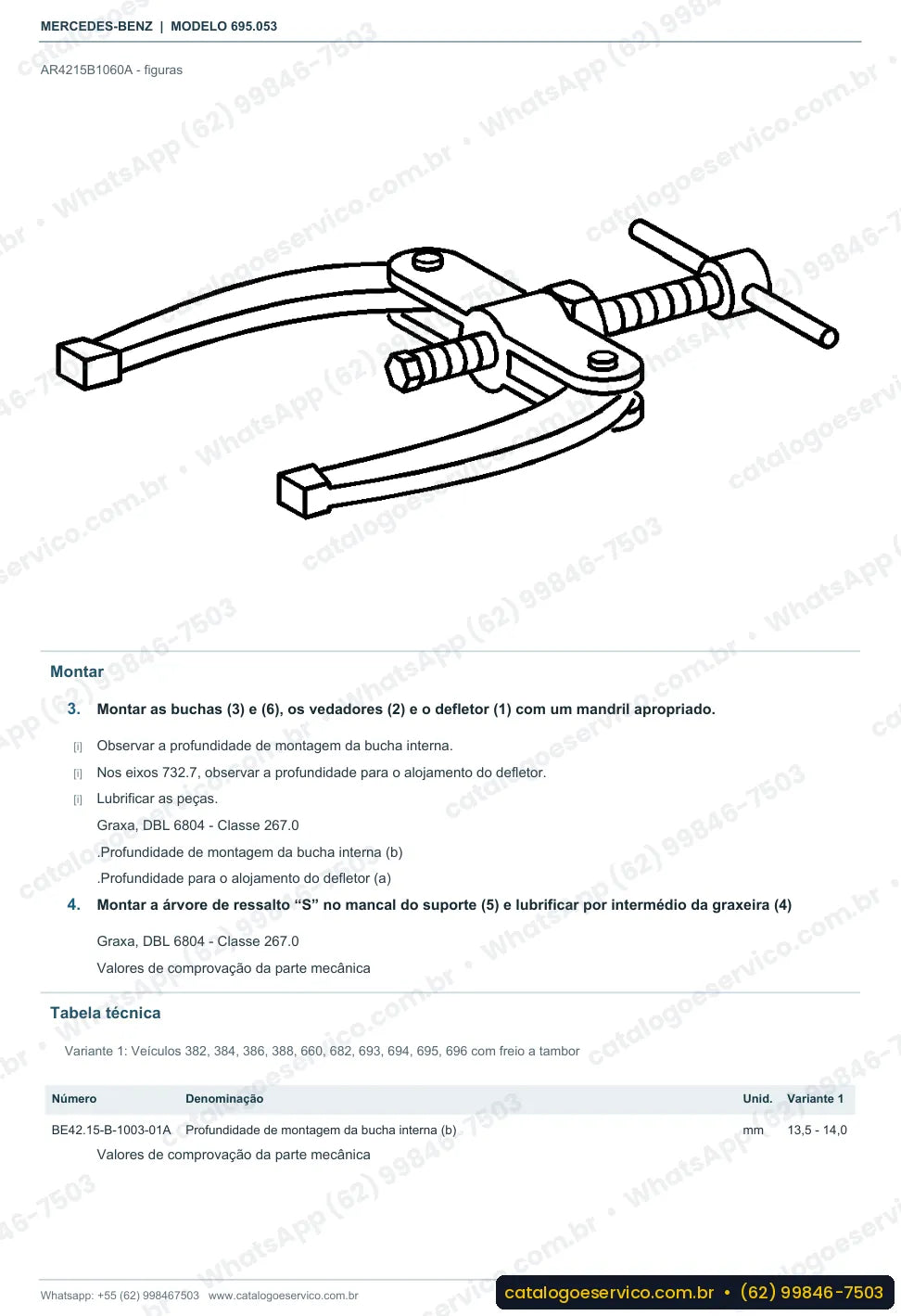

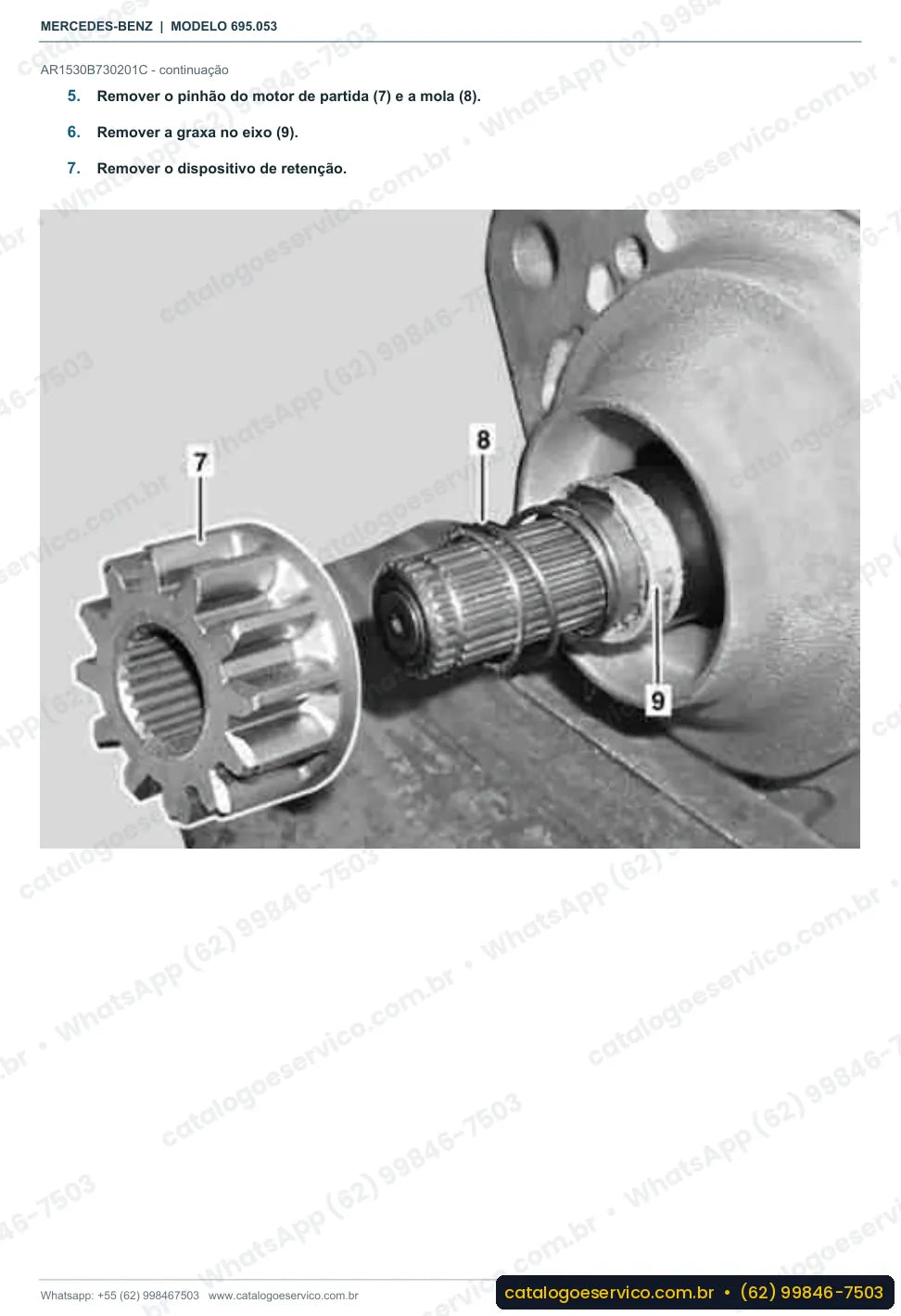

Entre os serviços descritos passo a passo estão: verificar a folga da árvore secundária; remover e instalar a barra de comando do grupo desmultiplicador; desmontar e montar a bomba d'água.

São 32 grupos de fábrica no manual:

• Grupo 00 — Veículo completo
• Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
• Grupo 03 — Peças motrizes
• Grupo 05 — Comando do motor
• Grupo 07 — Preparação da mistura
• Grupo 09 — Aspiração de ar, turboalimentação
• Grupo 13 — Compressor, acionamentos por correia
• Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
• Grupo 15 — Instalação elétrica motor
• Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
• Grupo 20 — Arrefecimento do motor
• Grupo 22 — Suspensão de agregado
• Grupo 25 — Embreagem
• Grupo 26 — Caixa de mudanças mecânica
• Grupo 30 — Aceleração, instalação de controle de velocidade
• Grupo 31 — Chassi, operação com reboque
• Grupo 32 — Suspensão
• Grupo 33 — Eixo dianteiro
• Grupo 35 — Eixo traseiro
• Grupo 40 — Rodas, alinhamento
• Grupo 42 — Freios - hidráulica e mecânica
• Grupo 46 — Direção
• Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
• Grupo 49 — Sistema de escape, depuração dos gases de escape
• Grupo 54 — Instalação elétrica, equipamentos e instrumentos
• Grupo 58 — Ferramentas
• Grupo 60 — Carroceria, generalidades
• Grupo 72 — Portas
• Grupo 82 — Instalação elétrica, carroceria
• Grupo 83 — Climatização
• Grupo 88 — Peças acopladas, tampas externas
• Grupo 97 — Vedação da carroceria, proteção anticorrosiva

Exemplos de dados deste manual

Valores de aperto:

  • Parafuso da placa de medição no bloco do motor: 50 Nm (BA01.40-B-1003-01H)
  • Suporte do compressor do ar condicionado no bloco do motor: 20 Nm (BA83.55-B-1005-01C)
  • Luva protetora no cabeçote: 45 Nm (BA01.30-B-1007-01B)

São 1.144 valores de aperto como esses ao longo do manual, cada um com o código de fábrica.

Diagrama elétrico do Atron LS 1635

Os 235 esquemas elétricos do Atron LS 1635 ficam no final do manual completo, organizados pelos grupos de fábrica. Quem precisa só da parte elétrica pode escolher a opção “Somente diagramas elétricos”, que entrega os esquemas num arquivo próprio de 236 páginas.

Alguns dos esquemas incluídos:

• Esquema elétrico da regulagem do motor (MR)
• Esquema elétrico do controle do veículo (FR)
• Esquema de circuito elétrico de acionamento do bloqueio do diferencial do eixo traseiro
• Esquema de conexões do circuito elétrico do módulo especial parametrizável (PSM)
• Esquema elétrico do instrumento (INS)
• Esquema elétrico de conexões da luz de freio
• Esquema elétrico do sistema de navegação
• Esquema de circuito elétrico do ventilador

Com o esquema em mãos fica mais fácil investigar bateria que não carrega, partida falhando, luz de painel acesa ou módulo sem comunicação, seguindo o fio até o conector ou o fusível responsável.

Por que vale a pena

  • Sequência de fábrica para cada serviço, com os valores de aperto e as ferramentas especiais indicados no próprio procedimento.
  • Valores de torque com o código de fábrica, para apertar cabeçote, eixos e rodas sem chute.
  • Esquemas elétricos por sistema: dá para seguir o fio do fusível até o módulo e saber se o pino é alimentação, massa ou sinal.
  • Arquivo em PDF pesquisável: digite o nome do componente e vá direto à página do serviço.

Para quem é

Mecânicos e eletricistas de oficinas diesel, frotistas, transportadoras e caminhoneiros autônomos que fazem a própria manutenção.

Perguntas frequentes

O manual do Atron LS 1635 está em português?
Sim. As 1.494 páginas estão em português.

Serve para o chassi 695.053?
Sim. O manual foi feito para o Atron LS 1635 chassi 695.053.

Os esquemas elétricos estão incluídos?
Estão, no final do manual completo. Se quiser só a parte elétrica, escolha a opção “Somente diagramas elétricos”.

Quando recebo o arquivo?
O download é imediato: o link chega logo após a aprovação do pagamento.

Posso usar em mais de um dispositivo?
Pode. O PDF abre no computador, no tablet e no celular.

A loja emite nota fiscal?
Emite. A nota fiscal acompanha a compra.
