Manual de Oficina Atron 1215 K Mercedes-Benz + Diagrama Elétrico — 245 Procedimentos de Reparo, 1.532 Páginas em PDF


Conteúdo: Manual completo
Preço:
Preço promocionalR$ 218,00
4,9 · 1804 avaliações de clientes da loja
Comprar pelo WhatsApp

Descrição

Especificações

Marca
Mercedes-Benz
Modelo
Atron 1215 K
Chassi (modelo técnico)
693.081
Aplicação
Caminhão basculante
Rodagem
4x2
Procedimentos de reparo
245
Valores de torque
853
Esquemas elétricos
117
Páginas
1.532
Idioma
Português
Formato
PDF pesquisável

Com 1.532 páginas em português, o Manual de Oficina Mercedes-Benz Atron 1215 K (chassi 693.081) reúne 245 procedimentos de reparo de fábrica, para o caminhão basculante 4x2. O PDF ainda traz 853 valores de aperto e descrições de componentes, além de 117 esquemas elétricos, na ordem dos grupos de fábrica.

Destaques deste manual

  • 245 procedimentos de reparo de fábrica em 1.532 páginas
  • 853 valores de aperto, cada um com o código de fábrica
  • 117 esquemas elétricos organizados pelos grupos de fábrica
  • Atron 1215 K: chassi 693.081

O que este manual cobre

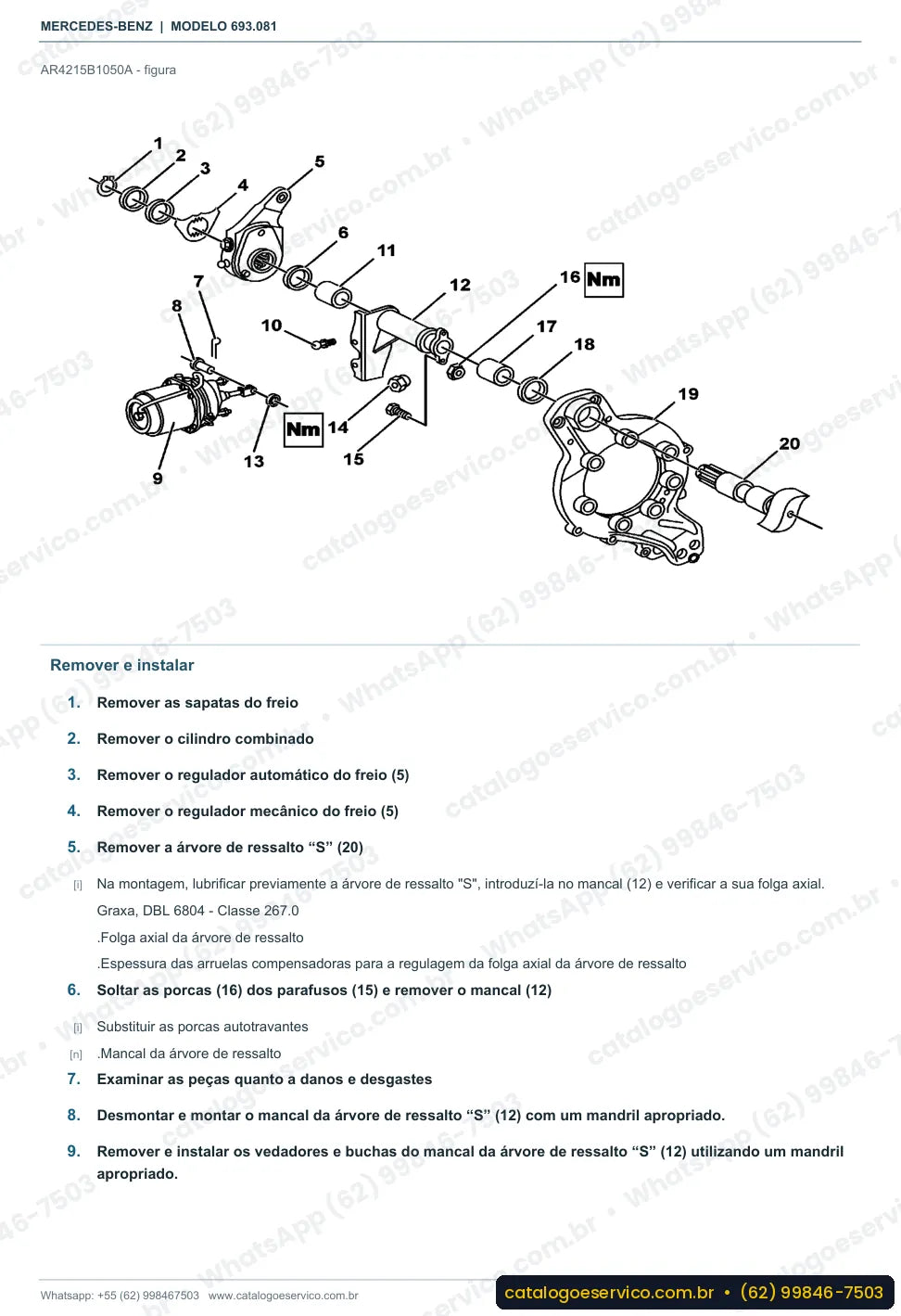

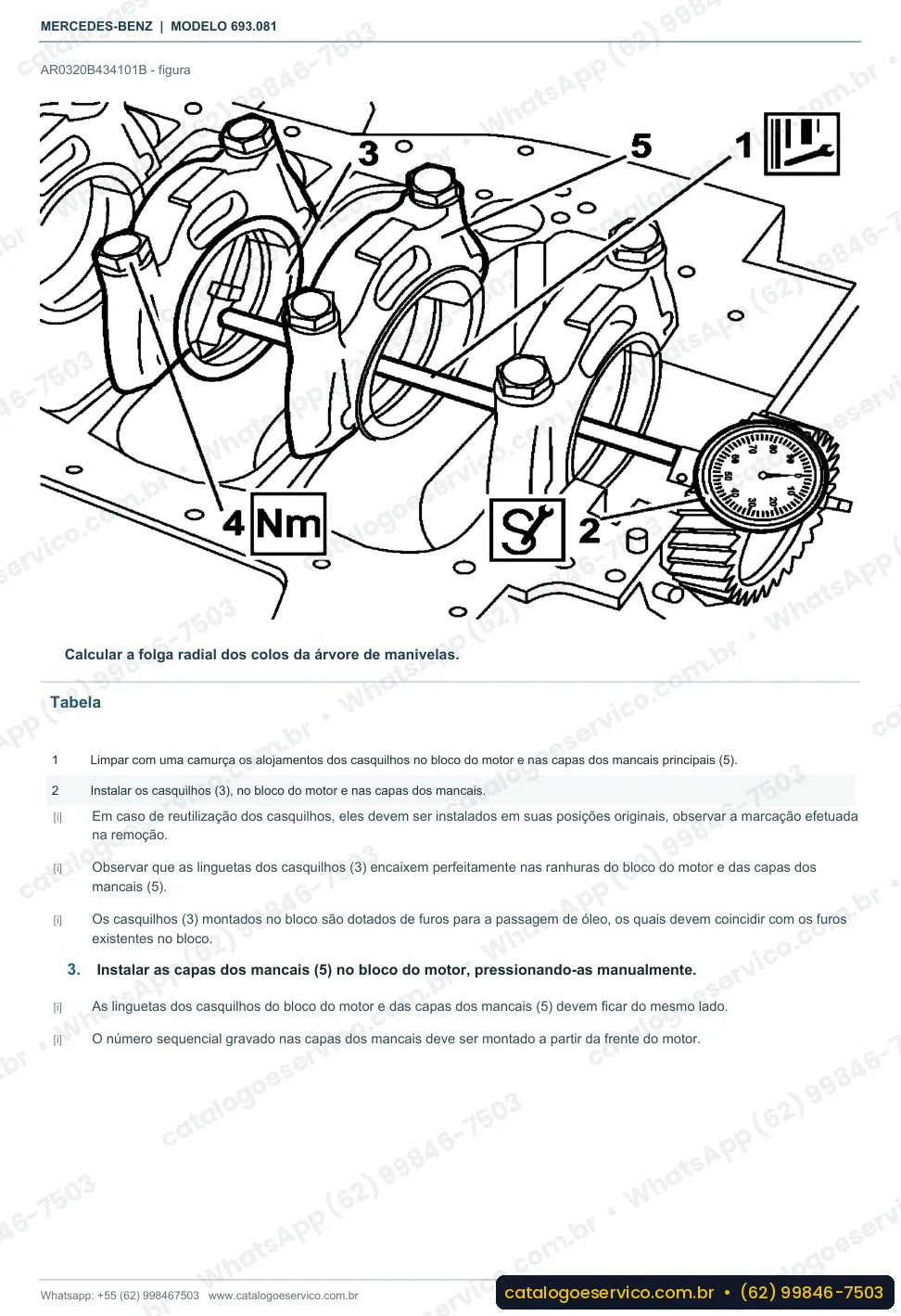

Entre os serviços descritos passo a passo estão: verificar a compressão; instalar e remover a placa de apoio da caixa de mudanças; remover e instalar o sistema de partida a frio por chama.

São 35 grupos de fábrica no manual:

• Grupo 00 — Veículo completo
• Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
• Grupo 03 — Peças motrizes
• Grupo 05 — Comando do motor
• Grupo 07 — Preparação da mistura
• Grupo 09 — Aspiração de ar, turboalimentação
• Grupo 13 — Compressor, acionamentos por correia
• Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
• Grupo 15 — Instalação elétrica motor
• Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
• Grupo 20 — Arrefecimento do motor
• Grupo 25 — Embreagem
• Grupo 26 — Caixa de mudanças mecânica
• Grupo 28 — Caixa de transferência
• Grupo 29 — Instalação dos pedais
• Grupo 30 — Aceleração, instalação de controle de velocidade
• Grupo 31 — Chassi, operação com reboque
• Grupo 32 — Suspensão
• Grupo 33 — Eixo dianteiro
• Grupo 35 — Eixo traseiro
• Grupo 40 — Rodas, alinhamento
• Grupo 41 — Árvore de transmissão articulada
• Grupo 42 — Freios - hidráulica e mecânica
• Grupo 43 — Freios – pneumática e freios auxiliares
• Grupo 46 — Direção
• Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
• Grupo 49 — Sistema de escape, depuração dos gases de escape
• Grupo 54 — Instalação elétrica, equipamentos e instrumentos
• Grupo 58 — Ferramentas
• Grupo 60 — Carroceria, generalidades
• Grupo 68 — Acabamento interno
• Grupo 72 — Portas
• Grupo 82 — Instalação elétrica, carroceria
• Grupo 83 — Climatização
• Grupo 88 — Peças acopladas, tampas externas

Exemplos de dados deste manual

Valores de aperto:

  • Cárter de óleo do motor ao bloco: 8 Nm (BA01.45-B-1001-01A)
  • Fixação da bomba injetora: 30 Nm (BA07.11-B-1004-01A)
  • Parafuso da conexão de lubrificação: 15 Nm (BA13.30-B-1012-01B)

São 853 valores de aperto como esses ao longo do manual, cada um com o código de fábrica.

Diagrama elétrico do Atron 1215 K

Os 117 esquemas elétricos do Atron 1215 K ficam no final do manual completo, organizados pelos grupos de fábrica. Quem precisa só da parte elétrica pode escolher a opção “Somente diagramas elétricos”, que entrega os esquemas num arquivo próprio de 118 páginas.

Alguns dos esquemas incluídos:

• Esquema elétrico de funções do sistema de pós-tratamento dos gases de escape
• Esquema de circuito elétrico do interruptor de partida e de ignição
• Esquema elétrico do transformador de tensão
• Esquema de conexões do circuito elétrico da central elétrica
• Esquema elétrico do tacógrafo (TCO)
• Esquema elétrico do acionador de vidro
• Esquema de circuito elétrico do farol da marcha a ré
• Esquema elétrico do limpador de para-brisa

Com o esquema em mãos fica mais fácil investigar bateria que não carrega, partida falhando, luz de painel acesa ou módulo sem comunicação, seguindo o fio até o conector ou o fusível responsável.

Por que vale a pena

  • Esquemas elétricos por sistema: dá para seguir o fio do fusível até o módulo e saber se o pino é alimentação, massa ou sinal.
  • Procedimentos de diagnóstico e de verificação que ajudam a decidir entre recuperar ou substituir a peça.
  • Arquivo em PDF pesquisável: digite o nome do componente e vá direto à página do serviço.
  • Tudo em português, com os nomes de componentes e os códigos usados pela fábrica.

Para quem é

Mecânicos e eletricistas de oficinas diesel, frotistas, transportadoras e caminhoneiros autônomos que fazem a própria manutenção.

Perguntas frequentes

O manual do Atron 1215 K está em português?
Sim. As 1.532 páginas estão em português.

Serve para o chassi 693.081?
Sim. O manual foi feito para o Atron 1215 K chassi 693.081.

Os esquemas elétricos estão incluídos?
Estão, no final do manual completo. Se quiser só a parte elétrica, escolha a opção “Somente diagramas elétricos”.

Quando recebo o arquivo?
O download é imediato: o link chega logo após a aprovação do pagamento.

Posso usar em mais de um dispositivo?
Pode. O PDF abre no computador, no tablet e no celular.

A loja emite nota fiscal?
Emite. A nota fiscal acompanha a compra.

Produtos relacionados

Garantias e suporte

Download imediato após a aprovação do pagamento. Ficou em dúvida se é o manual certo para o seu chassi? Chame no WhatsApp (62) 99846-7503 ou escreva para contato@catalogoeservico.com.br e respondemos com o documento em mãos.
