O Manual de Oficina Mercedes-Benz Atego 715 L (chassi 970.205) é o volume do leve de carga 4x2 do Atego primeira geração, na versão de entre-eixos longo que costuma levar baú de distribuição. São 54 procedimentos de reparo de fábrica em 623 páginas, escritos em português, cobrindo suspensão, eixos, freios hidráulicos e pneumáticos e carroçaria. Os esquemas elétricos estão incluídos no manual e ajudam a seguir o circuito do nivelamento e da iluminação.
Destaques deste manual
- 54 procedimentos de reparo de fábrica em 623 páginas, em português
- Chassi 970.205, carga 4x2 do Atego primeira geração
- Esquema funcional do nivelamento NR (ENR) e bloco de válvulas NR
- Função de manter a altura do chassi no carregamento e descarregamento
- Substituição do modulador de eixo
- Esquemas elétricos incluídos dentro do manual
- Também atende Atego 716 L
Também atende
Este manual também atende: Atego 716 L.
O que este manual cobre
Boa parte do conteúdo trata o nivelamento NR: esquema funcional do ENR, disposição dos componentes e do sensor de curso, bloco de válvulas e o procedimento para calibrar o nível de condução. A função de manter a altura do chassi no carregamento e descarregamento está descrita, assim como a elevação e o rebaixamento manual. Nos freios, há a troca do modulador de eixo e o teste sem carga. O motor tem manual próprio e não entra neste volume.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 32 — Suspensão
- Grupo 33 — Eixo dianteiro
- Grupo 35 — Eixo traseiro

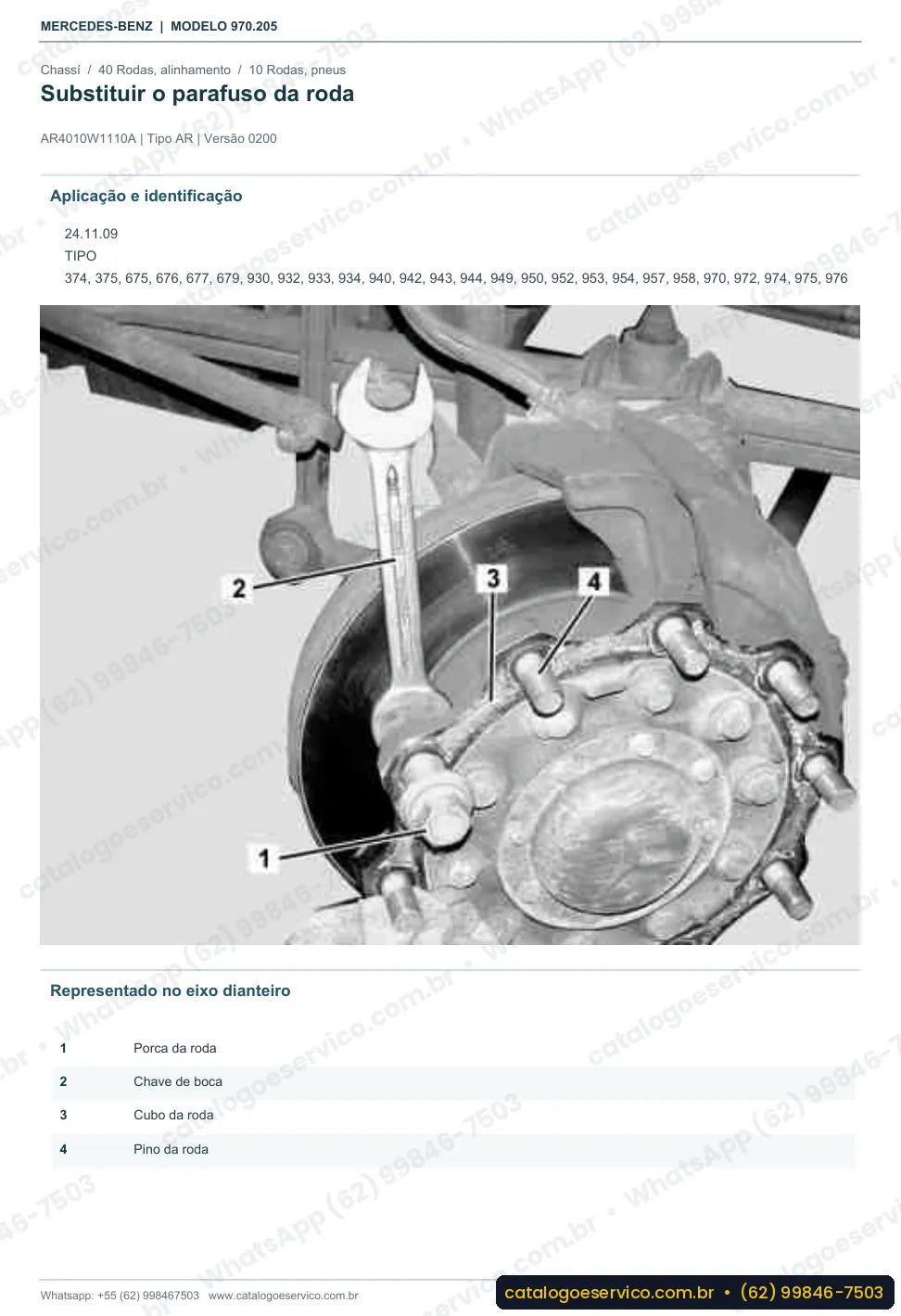

- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 67 — Vidros e janelas
- Grupo 68 — Acabamento interno

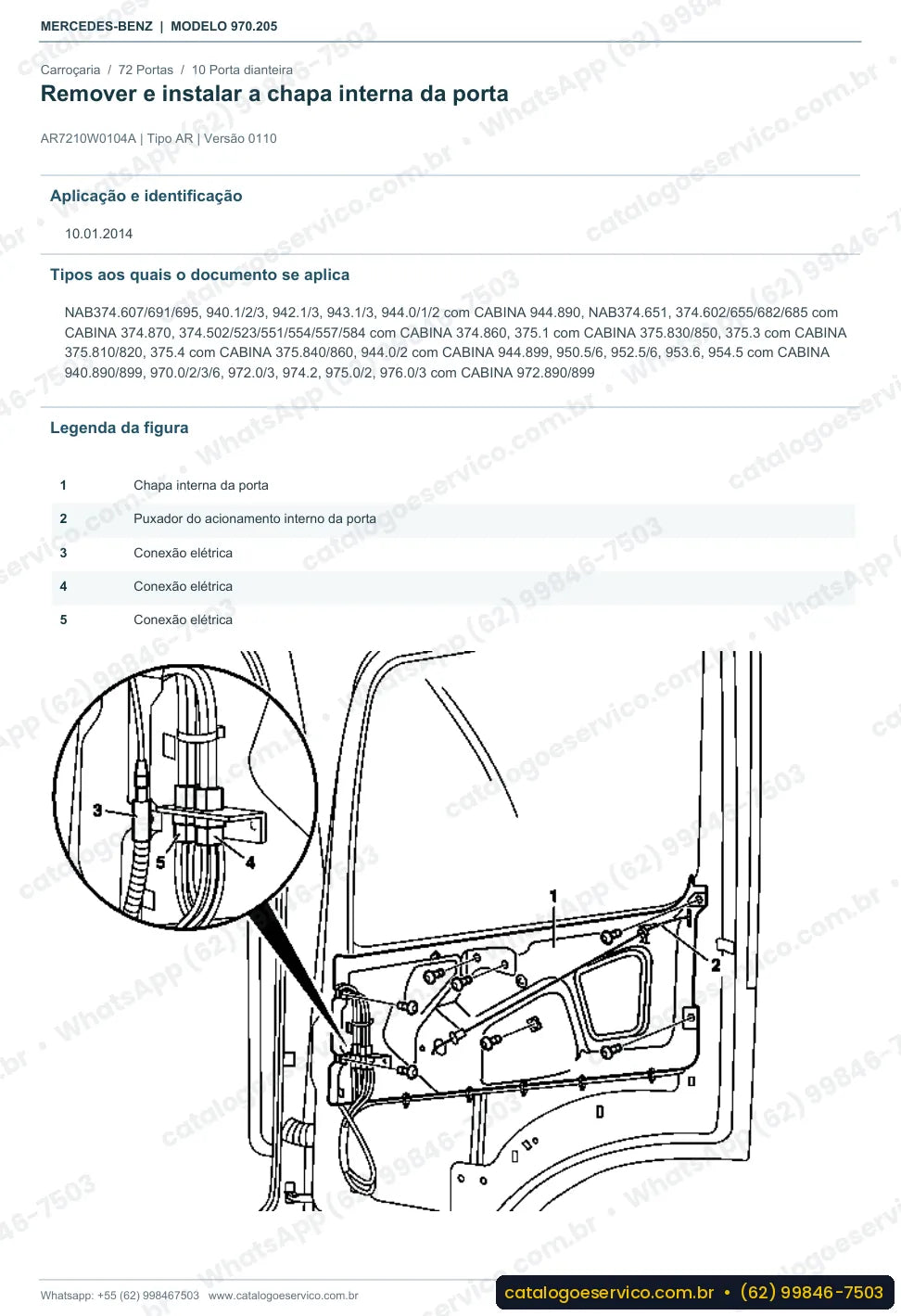

- Grupo 72 — Portas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 82 — Instalação elétrica, carroçaria
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados deste manual
Exemplos de torque:
- Porca com colar plana com prato de pressão (aro de aço no cubo da roda) M18x1,5: 400 Nm (BA40.10-N-1002-03A)
- Parafuso do trilho arrastador do acionador do vidro no trilho de fixação do vidro: 7 Nm (BA72.10-N-1016-01B)
Exemplo de esquema elétrico: Esquema de conexões elétricas do freio de parada: módulo A7, fusível F41.
São 70 valores de torque como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Atego 715 L
Compacto e muito usado em centros urbanos, o Atego 715 L tem o diagrama elétrico do Atego 715 L incluído no manual de oficina. Os esquemas elétricos da plataforma cobrem o sistema de injeção diesel (PLD), o motor de partida, o gerador, o freio de serviço, o sistema anti-bloqueio (ABS), os chicotes e o ar condicionado. Na manutenção do dia a dia, eles ajudam a resolver falhas de partida, problemas de carga, ar condicionado que não liga e fusíveis queimando, sempre seguindo o fio até o conector certo. Há ainda a opção “Somente diagramas elétricos”.
Ao todo, são 60 sistemas com esquema elétrico neste manual.
No dia a dia deste caminhão
Leve de entrega encosta em doca várias vezes por dia, e a suspensão com nivelamento precisa segurar a altura enquanto a carga entra e sai. Calibrar o nível de condução e verificar o sensor de curso são as tarefas mais comuns, junto com a troca do modulador de eixo quando o freio dá falha.
Perguntas frequentes
O manual do Atego 715 L é em português?
É, com 54 procedimentos de reparo em 623 páginas.
Serve para o chassi 970.205?
Serve. Este é o manual do Atego 715 L de carga 4x2, chassi 970.205.
Os esquemas elétricos estão no manual?
Estão incluídos. Também há a opção "Somente diagramas elétricos" para quem quer só essa parte.
Tem informações do motor?
Não, o motor tem manual próprio. Este volume cobre chassi e carroçaria.
Atende o Atego 716 L?
Atende, o mesmo manual também serve para o Atego 716 L.
