Feito para o caminhão basculante, o Manual de Oficina Mercedes-Benz Atego 1523 K (chassi 972.372) reúne 70 procedimentos de reparo de fábrica em 619 páginas, todos em português. Trata-se do Atego primeira geração na versão 4x2 de caçamba, e o volume se dedica a chassi e carroçaria: caixa de mudanças, caixa de transferência, eixos, direção e principalmente freios. Os esquemas elétricos vêm incluídos no manual, junto com o restante do conteúdo.
Destaques deste manual
- 70 procedimentos de reparo de fábrica em 619 páginas, em português
- Chassi 972.372, basculante 4x2 do Atego primeira geração
- Troca de tambor, sapatas e pinos da sapata de freio
- Remoção da árvore excêntrica de freio e do cavalete de mancal
- Grupos de caixa de mudanças mecânica e caixa de transferência
- Esquemas elétricos incluídos no manual
- Também atende Atego 1522 AK, Atego 1523 AK, Atego 1524 AK, Atego 1526 AK, Atego 1528 AK, Atego 1528 K e Atego 1529 AK
Também atende
Este manual também atende: Atego 1522 AK, Atego 1523 AK, Atego 1524 AK, Atego 1526 AK, Atego 1528 AK, Atego 1528 K, Atego 1529 AK.
O que este manual cobre
O freio a tambor é tratado peça por peça: remover o pino da sapata e instalar os novos, remover e instalar a árvore excêntrica de freio com o cavalete de mancal, desmontar o suporte do freio e regular a folga. O anel de medição do ABS e o posicionador de engate automático completam o grupo. Também estão no índice câmbio mecânico, caixa de transferência, direção, portas e vidros. O motor tem manual próprio e não entra neste volume.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 26 — Caixa de mudanças mecânica

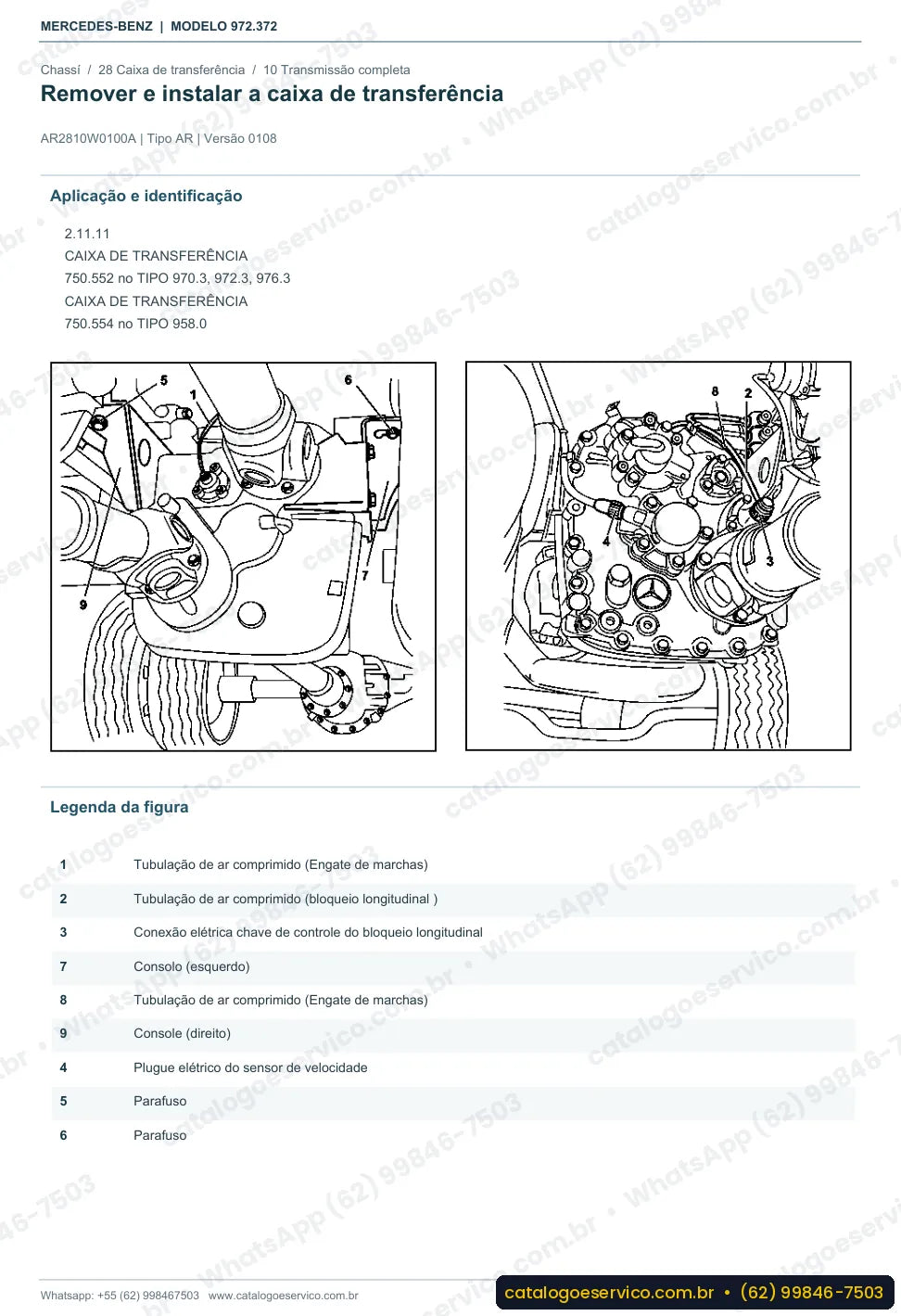

- Grupo 28 — Caixa de transferência
- Grupo 33 — Eixo dianteiro
- Grupo 35 — Eixo traseiro
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 46 — Direção

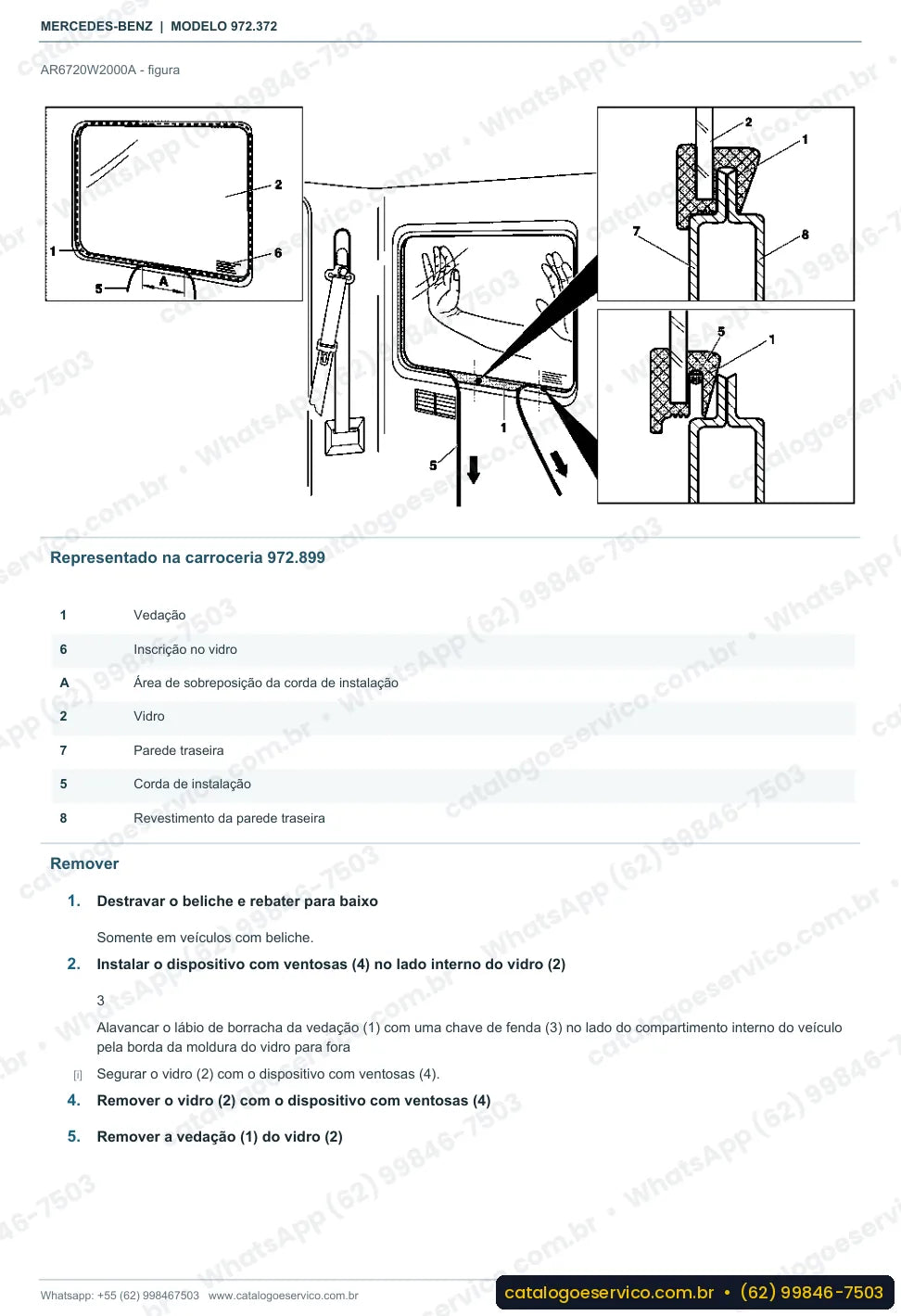

- Grupo 67 — Vidros e janelas
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 82 — Instalação elétrica, carroçaria
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados deste manual
Exemplos de torque:
- Bujão de abastecimento M24: 120 Nm (BA35.10-N-1002-03B)
- Parafuso braço do espelho na porta: 18 Nm (BA88.70-N-1001-01B)
Exemplo de esquema elétrico: Esquema elétrico de conexões do circuito tomada de força: módulo A7, fusível F40, relé K8.
São 75 valores de torque como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Atego 1523 K
O diagrama elétrico do Atego 1523 K vem no manual de oficina, com esquemas elétricos da tomada de força, da elétrica da transmissão, do sistema anti-bloqueio (ABS), do sistema de injeção diesel Common-Rail, dos chicotes e da tomada para diagnose. Num basculante médio, esses circuitos ajudam a entender o acionamento da caçamba via tomada de força, localizar fios danificados e identificar o módulo com falha. A opção "Somente diagramas elétricos" atende quem quer só a parte elétrica.
Ao todo, são 59 sistemas com esquema elétrico neste manual.
No dia a dia deste caminhão
O basculante desce rampa de obra carregado e sobe vazio, e quem sofre é o freio. Trocar o tambor, retificar as guarnições e reinstalar a árvore excêntrica com o cavalete de mancal são serviços que aparecem com frequência na manutenção desse caminhão de caçamba.
Perguntas frequentes
O manual do Atego 1523 K está em português?
Sim. Os 70 procedimentos e as 619 páginas estão em português.
Serve para o chassi 972.372?
Serve, é o manual do Atego 1523 K basculante desse chassi.
Os esquemas elétricos estão no manual?
Estão incluídos. Para quem precisa apenas da elétrica, há a opção "Somente diagramas elétricos".
O motor está coberto?
Não, o motor tem manual próprio. Este volume trata chassi e carroçaria.
Atende outros basculantes Atego?
Atende. Também serve para Atego 1522 AK, Atego 1523 AK, Atego 1524 AK, Atego 1526 AK, Atego 1528 AK, Atego 1528 K e Atego 1529 AK.
