Com 78 procedimentos de reparo de fábrica e 663 páginas em português, o Manual de Oficina Mercedes-Benz Atego 1323 (chassi 970.363) cobre o Atego primeira geração de carga 4x2, o chassi típico de baú e graneleiro. O freio a tambor ganha capítulo detalhado, e o volume passa por caixa de transferência, eixos, direção e cabine. Os esquemas elétricos estão incluídos no manual. O motor não faz parte deste volume.
Destaques deste manual
- 78 procedimentos de reparo e 663 páginas
- Chassi 970.363, caminhão de carga 4x2
- Freio a tambor: sapatas, tambor e regulagem da folga
- Árvore excêntrica de freio e cavalete de mancal
- Anel de medição ABS
- Também atende Atego 1322 A, 1322 LKO, 1323 A, 1323 LKO, 1324 A e 1324 LKO
Também atende
Este manual também atende: Atego 1322 A, Atego 1322 LKO, Atego 1323 A, Atego 1323 LKO, Atego 1324 A, Atego 1324 LKO.
O que este manual cobre

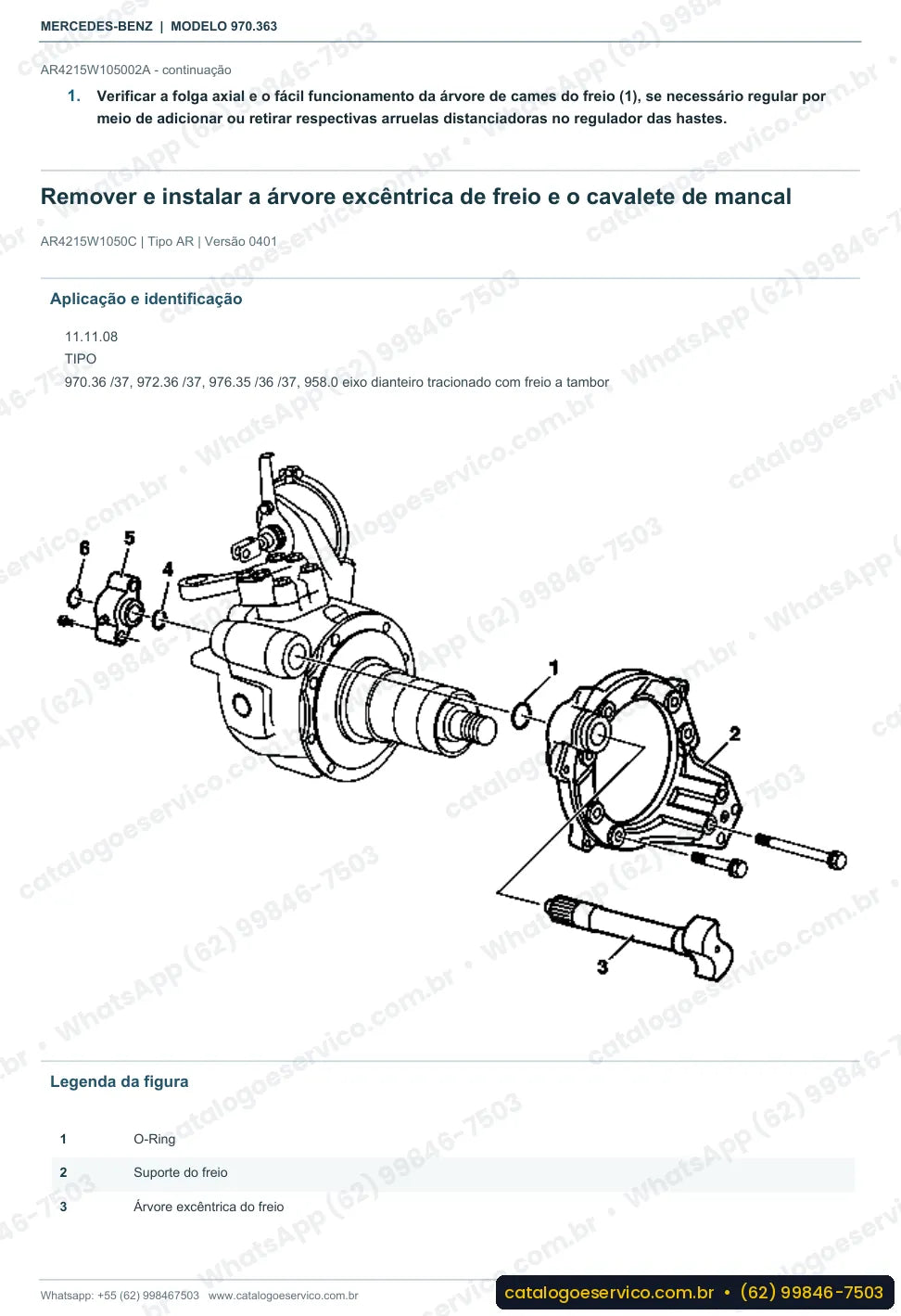

No freio, o manual ensina a desmontar o suporte do freio e o suporte mancal com a árvore de ressalto, trocar sapatas e tambor, instalar os pinos da sapata e retificar as guarnições. Há também o posicionador de engate automático e o anel de medição ABS. Câmbio, caixa de transferência e carroçaria completam. O motor tem manual próprio e não entra neste volume.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 28 — Caixa de transferência
- Grupo 33 — Eixo dianteiro
- Grupo 35 — Eixo traseiro
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 46 — Direção
- Grupo 67 — Vidros e janelas
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 82 — Instalação elétrica, carroçaria
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados deste manual
Exemplos de torque:
- Contraporca no parafuso de ajuste M26: 100 Nm (BA35.10-N-1003-03D)
- Parafuso de escoamento de óleo na carcaça da caixa de mudanças: 60 Nm (BA26.40-N-1003-01E)
Exemplo de esquema elétrico: Esquema de circuito elétrico da iluminação interna: módulo A7.
São 75 valores de torque como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Atego 1323
No Atego 1323, caminhão de carga médio, o manual de oficina já inclui os esquemas elétricos da plataforma. O diagrama elétrico do Atego 1323 cobre o sistema de injeção diesel (PLD) e controle do motor, o Tempomat (TPM), DISTRONIC (DTR), o limitador de velocidade, o comando eletrônico de acionamento (EAS), o sistema anti-bloqueio (ABS), os chicotes e o ar condicionado. Com eles, o eletricista encontra o fio ou conector com defeito, confere a alimentação dos módulos e diagnostica falhas do câmbio automatizado. A opção “Somente diagramas elétricos” também está disponível.
Ao todo, são 60 sistemas com esquema elétrico neste manual.
No dia a dia deste caminhão
Caminhão de carga no Atego 1323 faz muitas paradas, e o freio a tambor é revisado com frequência. A regulagem da folga do freio a tambor, a troca das sapatas e o conector do indicador de desgaste da guarnição resolvem a maior parte dessas revisões.
Perguntas frequentes
O manual é em português?
Sim, as 663 páginas estão em português.
Serve para o chassi 970.363?
Sim, é o manual do Atego 1323 com chassi 970.363.
Traz os esquemas elétricos?
Sim, os esquemas elétricos vêm dentro do manual. Se precisar apenas deles, escolha a opção "Somente diagramas elétricos".
Tem o motor?
Não. O volume cobre chassi e carroçaria; o motor tem manual próprio.
Atende versões A e LKO?
Sim. Também atende Atego 1322 A, 1322 LKO, 1323 A, 1323 LKO, 1324 A e 1324 LKO.
