Feito para o caminhão basculante (motor OM 502 LA), o Manual de Oficina Mercedes-Benz Actros 4155 AK (chassi 932.336) traz 389 procedimentos de reparo de fábrica em 3.058 páginas, todas em português. Junto vêm 2.145 valores de aperto e 330 descrições de funcionamento, além de 150 esquemas elétricos, separados pelos grupos de fábrica.
Destaques deste manual
- 389 procedimentos de reparo de fábrica em 3.058 páginas
- 2.145 valores de aperto, cada um com o código de fábrica
- 330 descrições de funcionamento de sistemas e componentes
- 150 esquemas elétricos organizados pelos grupos de fábrica
- Actros 4155 AK: chassi 932.336, motor OM 502 LA
O que este manual cobre

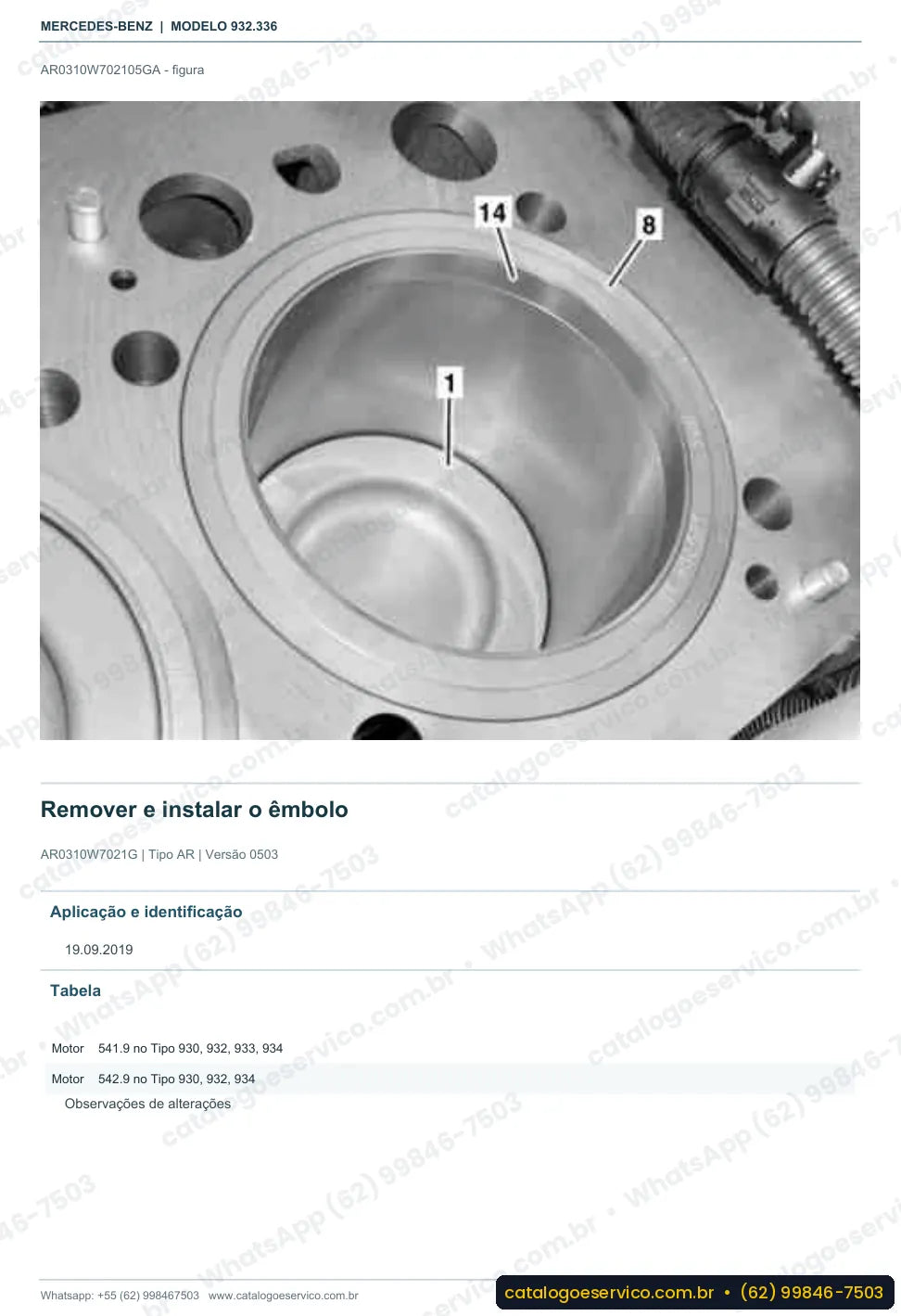

Entre os serviços descritos passo a passo estão: remover e instalar a bomba do líquido de arrefecimento; regular medida de folga do porta; instalar o êmbolo na camisa do cilindro.
São 41 grupos de fábrica no manual:
• Grupo 00 — Veículo completo
• Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
• Grupo 03 — Peças motrizes
• Grupo 05 — Comando do motor
• Grupo 07 — Preparação da mistura
• Grupo 09 — Aspiração de ar, turboalimentação
• Grupo 13 — Compressor, acionamentos por correia
• Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
• Grupo 15 — Instalação elétrica motor
• Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
• Grupo 20 — Arrefecimento do motor
• Grupo 22 — Suspensão de agregado
• Grupo 23 — Instalações especiais
• Grupo 25 — Embreagem
• Grupo 26 — Caixa de mudanças mecânica
• Grupo 28 — Caixa de transferência
• Grupo 30 — Aceleração, instalação de controle de velocidade
• Grupo 31 — Chassi, operação com reboque
• Grupo 32 — Suspensão
• Grupo 33 — Eixo dianteiro
• Grupo 35 — Eixo traseiro
• Grupo 40 — Rodas, alinhamento
• Grupo 41 — Árvore de transmissão articulada
• Grupo 42 — Freios - hidráulica e mecânica
• Grupo 43 — Freios – pneumática e freios auxiliares
• Grupo 46 — Direção
• Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
• Grupo 49 — Sistema de escape, depuração dos gases de escape
• Grupo 54 — Instalação elétrica, equipamentos e instrumentos
• Grupo 55 — Acionamentos adicionais, sistemas hidráulicos e de articulação
• Grupo 60 — Carroceria, generalidades
• Grupo 67 — Vidros e janelas
• Grupo 68 — Acabamento interno
• Grupo 72 — Portas
• Grupo 77 — Teto solar, capotas, toldos
• Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
• Grupo 82 — Instalação elétrica, carroceria
• Grupo 83 — Climatização
• Grupo 86 — Aparelhos de emergência, equipamento especial para deficiente físico, equipamento sanitário
• Grupo 88 — Peças acopladas, tampas externas
• Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados deste manual
Valores de aperto:
- Parafuso do dispositivo de girar o motor na carcaça da distribuição: 25 Nm (BA01.60-N-1009-01B)
- Parafuso do separador de óleo na tampa carcaça de distribuição: 20 Nm (BA01.20-N-1002-01C)
- Parafuso do chicote na carcaça de distribuição: 25 Nm (BA15.18-N-1003-01A)
São 2.145 valores de aperto como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Actros 4155 AK
Os 150 esquemas elétricos do Actros 4155 AK ficam no final do manual completo, organizados pelos grupos de fábrica. Quem precisa só da parte elétrica pode escolher a opção “Somente diagramas elétricos”, que entrega os esquemas num arquivo próprio de 151 páginas.
Alguns dos esquemas incluídos:
• Esquema elétrico do dispositivo de engate para reboque
• Esquema em bloco do controle de nível (NR)
• Esquema de circuito elétrico do controle de pressão dos pneus
• Esquema de circuito elétrico da unidade hidráulica adicional
• Esquema elétrico da unidade de processamento de ar da cabine
• Esquema elétrico da geladeira
• Esquema das conexões elétricas da preparação para aparelhos elétricos
• Esquema elétrico CAN-Bus
Com o esquema em mãos fica mais fácil investigar bateria que não carrega, partida falhando, luz de painel acesa ou módulo sem comunicação, seguindo o fio até o conector ou o fusível responsável.
Por que vale a pena
- Tudo em português, com os nomes de componentes e os códigos usados pela fábrica.
- Esquemas elétricos por sistema: dá para seguir o fio do fusível até o módulo e saber se o pino é alimentação, massa ou sinal.
- Valores de torque com o código de fábrica, para apertar cabeçote, eixos e rodas sem chute.
- Procedimentos de diagnóstico e de verificação que ajudam a decidir entre recuperar ou substituir a peça.
Para quem é
Mecânicos e eletricistas de oficinas diesel, frotistas, transportadoras e caminhoneiros autônomos que fazem a própria manutenção.
Perguntas frequentes
O manual do Actros 4155 AK está em português?
Sim. As 3.058 páginas estão em português.
Serve para o chassi 932.336?
Sim. O manual foi feito para o Actros 4155 AK chassi 932.336.
Os esquemas elétricos estão incluídos?
Estão, no final do manual completo. Se quiser só a parte elétrica, escolha a opção “Somente diagramas elétricos”.
Quando recebo o arquivo?
O download é imediato: o link chega logo após a aprovação do pagamento.
Posso usar em mais de um dispositivo?
Pode. O PDF abre no computador, no tablet e no celular.
A loja emite nota fiscal?
Emite. A nota fiscal acompanha a compra.
