Para a betoneira 8x4 do Actros geração atual (MP4/MP5), o Manual de Oficina Mercedes-Benz Actros 3246 B (chassi 964.330) reúne 249 procedimentos de reparo de fábrica em 2.032 páginas, todos em português. O motor OM 470 tem seção própria no volume, ao lado de embreagem, caixa de mudanças mecânica, eixos, freios e direção de duplo eixo dianteiro. Os esquemas elétricos vêm incluídos no manual, o que permite seguir um chicote ou um módulo sem trocar de fonte de consulta. O mesmo arquivo também atende o Actros 3253 B.
Destaques deste manual
- 249 procedimentos de reparo de fábrica em 2.032 páginas
- Chassi 964.330, betoneira 8x4
- Motor OM 470, código 470.906, com seção de motor no volume
- Direção dos 1º e 2º eixos dianteiros, com o cilindro hidráulico do 2º eixo
- Grupo de acionamentos adicionais, sistemas hidráulicos e de articulação
- Também atende o Actros 3253 B
O que este manual cobre
O ponto forte deste volume é a direção de dois eixos dianteiros. Estão lá a substituição da barra de direção, da barra de ligação e das alavancas do braço da direção dos 1º e 2º eixos dianteiros, a descrição do cilindro hidráulico do 2º eixo, a remoção e a instalação da unidade de comando eletromecânica e a instalação posterior da mangueira protetora do cilindro de direção. Fecha a parte de frente a troca da barra estabilizadora no eixo dianteiro, somada aos grupos de motor, suspensão e climatização.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 22 — Suspensão de agregado
- Grupo 23 — Instalações especiais
- Grupo 25 — Embreagem
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 32 — Suspensão
- Grupo 33 — Eixo dianteiro
- Grupo 35 — Eixo traseiro
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 46 — Direção
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 55 — Acionamentos adicionais, sistemas hidráulicos e de articulação
- Grupo 58 — Ferramentas
- Grupo 60 — Carroçaria, generalidades
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados deste manual
Exemplos de torque:

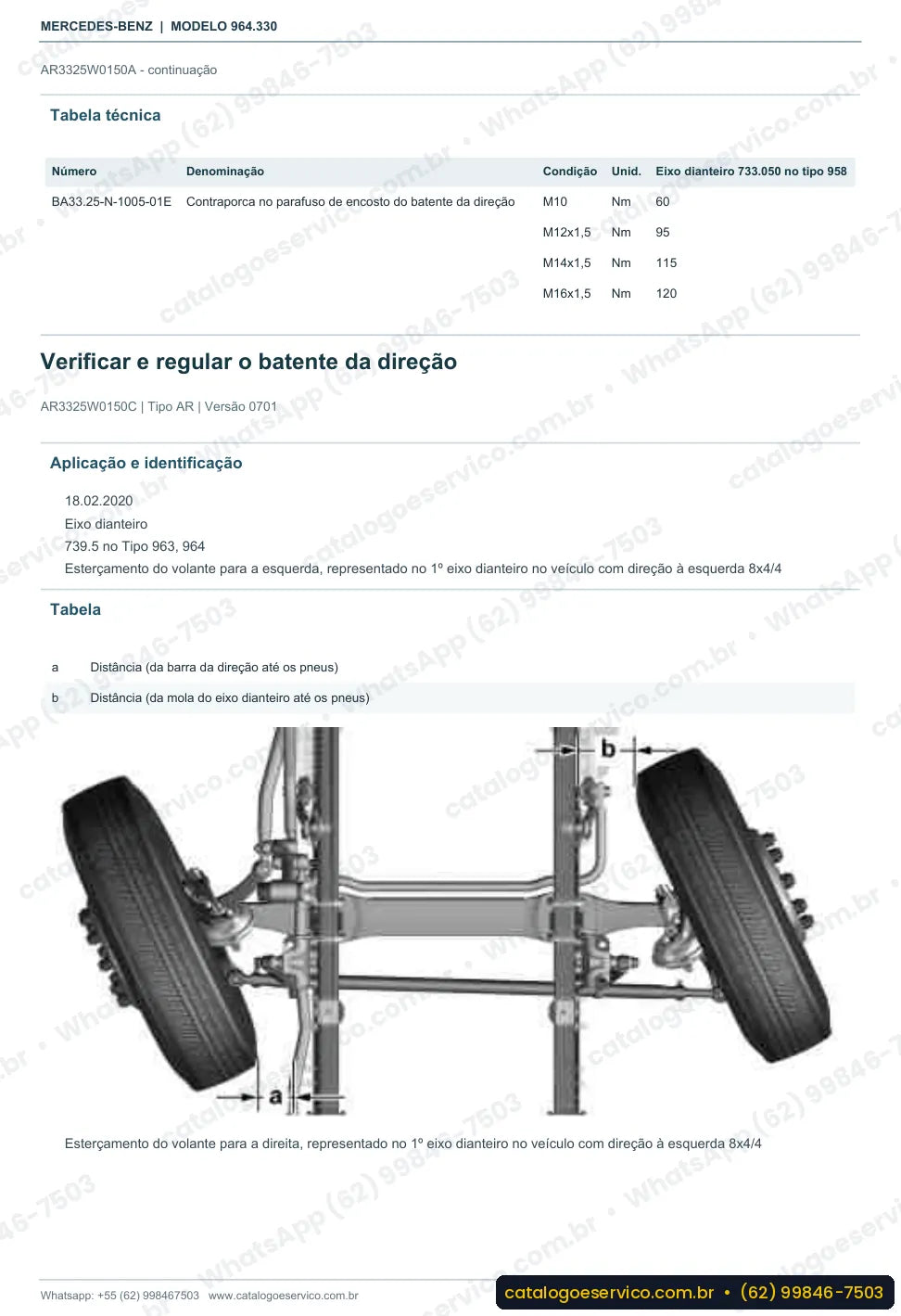

- Braço tensor triangular do suporte mancal do eixo de arrasto anterior/posterior: 690 Nm (BA35.15-N-1002-03G)
- Parafuso do arrastador da engrenagem de acionamento da bomba de alta pressão de combustível: 30 Nm (BA07.16-N-1052-03A)
Exemplo de esquema elétrico: Esquema elétrico da tomada de força: módulos A7 e A22.
São 308 valores de torque como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Actros 3246 B
Na betoneira, a parte elétrica comanda muito mais que o motor. O diagrama elétrico do Actros 3246 B, incluído no manual de oficina, traz os esquemas da tomada de força, do acionamento hidráulico, bombas hidráulicas, da propulsão hidrostática, do sistema de injeção diesel Common-Rail, do sistema anti-bloqueio (ABS) e dos chicotes. Com eles, o mecânico rastreia o circuito que aciona o balão, testa sensores e conectores expostos à lama e ao concreto e identifica o módulo que gerou a falha. Quem precisa só da parte elétrica pode escolher a opção "Somente diagramas elétricos".
Ao todo, são 66 sistemas com esquema elétrico neste manual.
No dia a dia deste caminhão
Betoneira trabalha carregada em canteiro, com manobra curta e muito peso sobre a frente do caminhão. É ali que a geometria dos dois eixos dianteiros sofre, e o manual dá a troca das alavancas da barra de ligação e da barra estabilizadora. O grupo de acionamentos adicionais e sistemas hidráulicos completa o atendimento ao equipamento montado sobre o chassi.
Perguntas frequentes
O manual do Actros 3246 B vem em português?
Sim. Os 249 procedimentos e as 2.032 páginas estão em português.
Serve para a betoneira de chassi 964.330?
Sim. É o manual do Actros 3246 B chassi 964.330, e o mesmo conteúdo também atende o Actros 3253 B.
Os esquemas elétricos fazem parte do manual?
Fazem, estão dentro do volume. Se a necessidade for só a parte elétrica, há a opção "Somente diagramas elétricos".
Qual motor está coberto?
O OM 470, código 470.906, com seção de motor completa neste manual.
Traz a direção do segundo eixo dianteiro?
Traz a troca da barra de ligação e das alavancas do 2º eixo dianteiro e a descrição do cilindro hidráulico desse eixo.
