Com 2.922 páginas em português, o Manual de Oficina Mercedes-Benz Actros 3243 K (chassi 932.304) reúne 359 procedimentos de reparo de fábrica, para o caminhão basculante 8x4 (motor OM 501 LA). O PDF ainda traz 2.074 valores de aperto e 276 descrições de funcionamento, além de 150 esquemas elétricos, na ordem dos grupos de fábrica.
Destaques deste manual
- 359 procedimentos de reparo de fábrica em 2.922 páginas
- 2.074 valores de aperto, cada um com o código de fábrica
- 276 descrições de funcionamento de sistemas e componentes
- 150 esquemas elétricos organizados pelos grupos de fábrica
- Actros 3243 K: chassi 932.304, motor OM 501 LA
O que este manual cobre

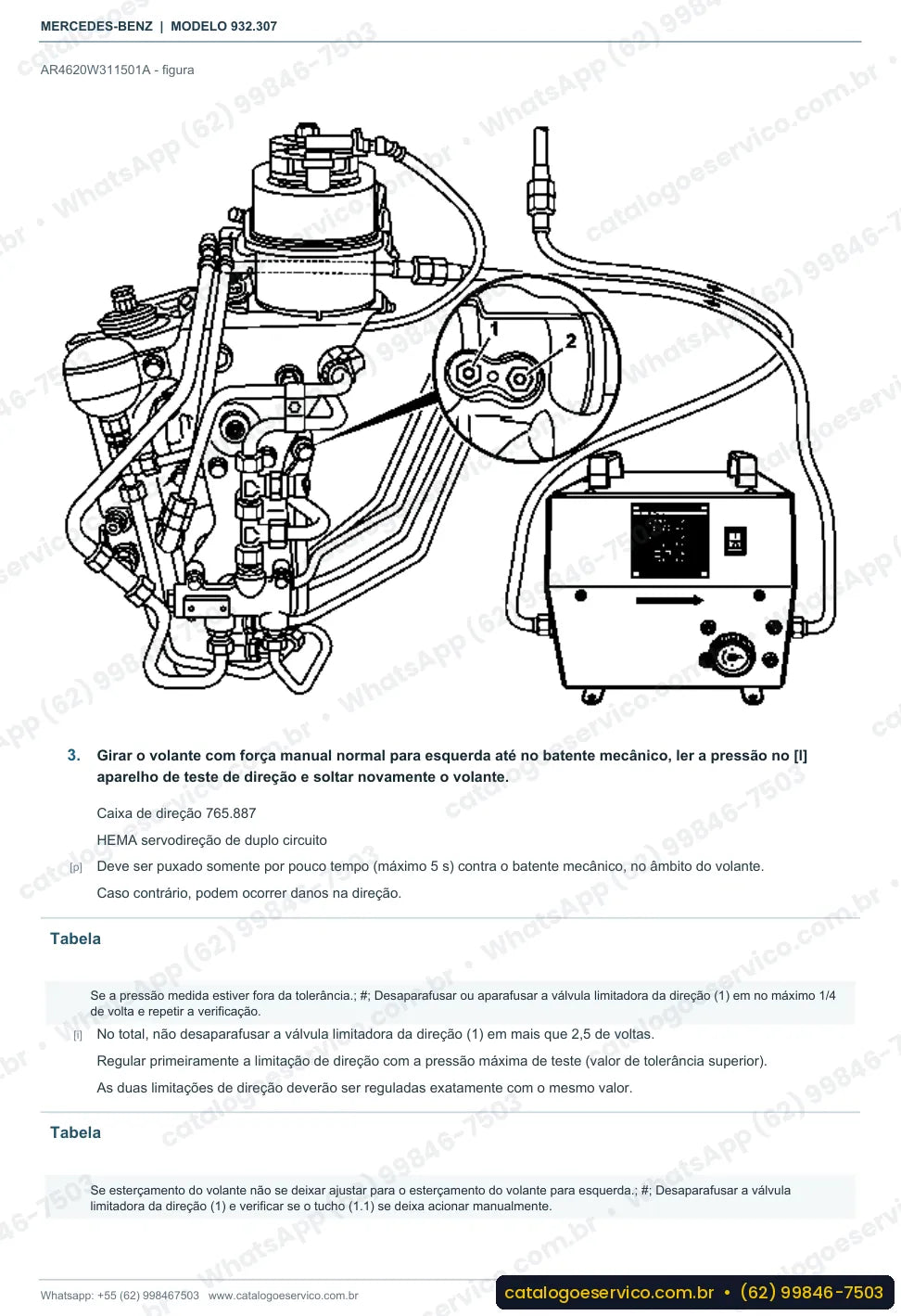

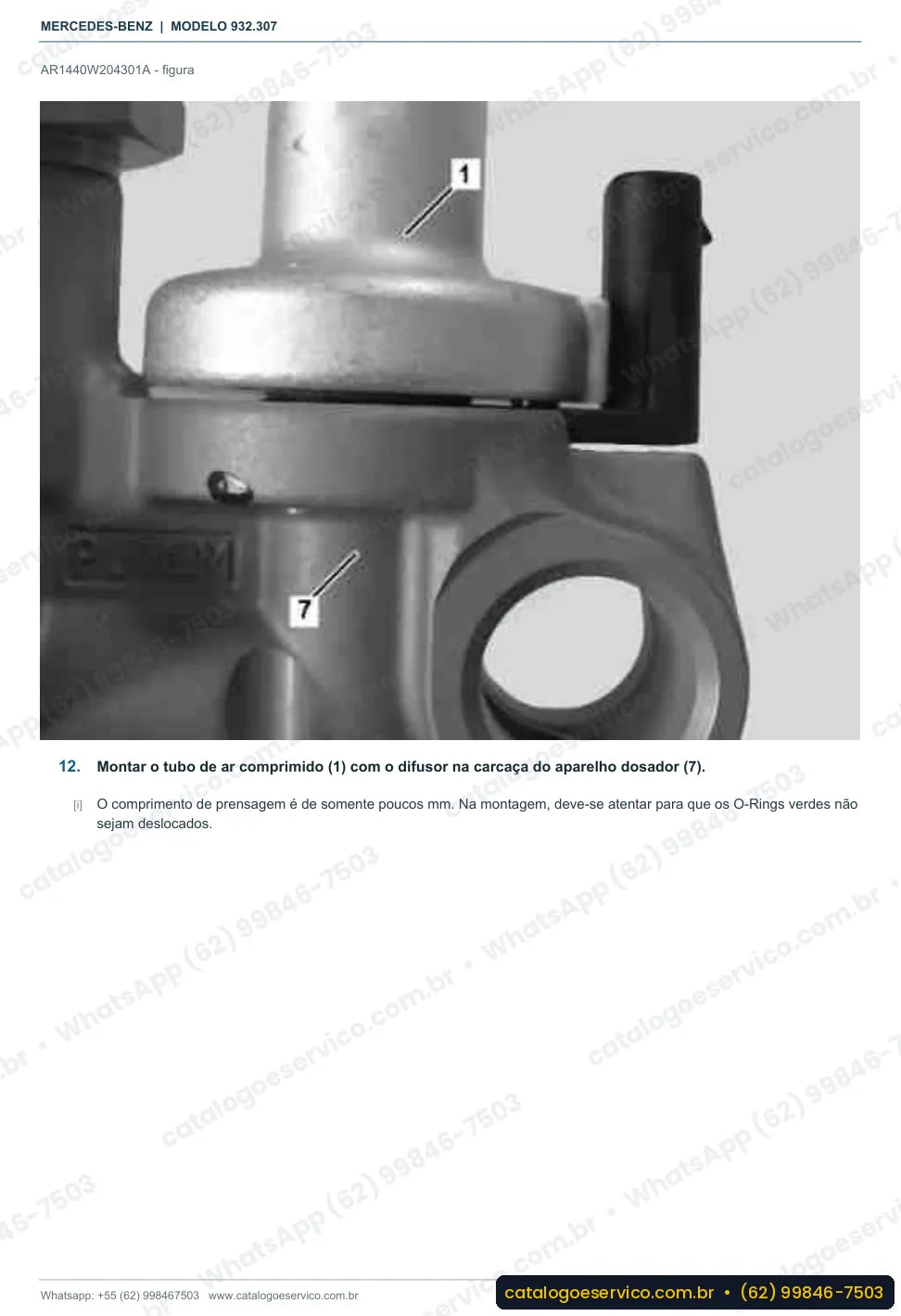

Entre os serviços descritos passo a passo estão: verificar a proteção contra aprisionamento do acionador elétrico do vidro; remover e instalar o limitador da porta; instalar a junta no cárter de óleo.
São 41 grupos de fábrica no manual:
• Grupo 00 — Veículo completo
• Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
• Grupo 03 — Peças motrizes
• Grupo 05 — Comando do motor
• Grupo 07 — Preparação da mistura
• Grupo 09 — Aspiração de ar, turboalimentação
• Grupo 13 — Compressor, acionamentos por correia
• Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
• Grupo 15 — Instalação elétrica motor
• Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
• Grupo 20 — Arrefecimento do motor
• Grupo 22 — Suspensão de agregado
• Grupo 23 — Instalações especiais
• Grupo 25 — Embreagem
• Grupo 26 — Caixa de mudanças mecânica
• Grupo 28 — Caixa de transferência
• Grupo 30 — Aceleração, instalação de controle de velocidade
• Grupo 31 — Chassi, operação com reboque
• Grupo 32 — Suspensão
• Grupo 33 — Eixo dianteiro
• Grupo 35 — Eixo traseiro
• Grupo 40 — Rodas, alinhamento
• Grupo 41 — Árvore de transmissão articulada
• Grupo 42 — Freios - hidráulica e mecânica
• Grupo 43 — Freios – pneumática e freios auxiliares
• Grupo 46 — Direção
• Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
• Grupo 49 — Sistema de escape, depuração dos gases de escape
• Grupo 54 — Instalação elétrica, equipamentos e instrumentos
• Grupo 55 — Acionamentos adicionais, sistemas hidráulicos e de articulação
• Grupo 60 — Carroceria, generalidades
• Grupo 67 — Vidros e janelas
• Grupo 68 — Acabamento interno
• Grupo 72 — Portas
• Grupo 77 — Teto solar, capotas, toldos
• Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
• Grupo 82 — Instalação elétrica, carroceria
• Grupo 83 — Climatização
• Grupo 86 — Aparelhos de emergência, equipamento especial para deficiente físico, equipamento sanitário
• Grupo 88 — Peças acopladas, tampas externas
• Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados deste manual
Valores de aperto:
- Tubulação de ar do Top Brake no cabeçote: 45 Nm (BA01.30-N-1003-01D)
- Parafuso da tampa do cabeçote no cabeçote: 20 Nm (BA01.20-N-1001-01C)
- Parafuso da chapa separadora no separador de óleo: 5 Nm (BA01.20-N-1004-01C)
São 2.074 valores de aperto como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Actros 3243 K
Os 150 esquemas elétricos do Actros 3243 K ficam no final do manual completo, organizados pelos grupos de fábrica. Quem precisa só da parte elétrica pode escolher a opção “Somente diagramas elétricos”, que entrega os esquemas num arquivo próprio de 151 páginas.
Alguns dos esquemas incluídos:
• Esquema elétrico sistema de chama
• Esquema elétrico do arrefecimento do óleo da caixa de mudanças
• Esquema elétrico do retarder (hidráulico)
• Esquema elétrico do para-brisa com aquecedor
• Esquema elétrico da unidade de processamento de ar da cabine
• Esquema elétrico do aquecimento adicional (ZHE)
• Esquema elétrico do sistema de manutenção (WS)
• Esquema de blocos do sistema de manutenção (WS)
Com o esquema em mãos fica mais fácil investigar bateria que não carrega, partida falhando, luz de painel acesa ou módulo sem comunicação, seguindo o fio até o conector ou o fusível responsável.
Por que vale a pena
- Valores de torque com o código de fábrica, para apertar cabeçote, eixos e rodas sem chute.
- Tudo em português, com os nomes de componentes e os códigos usados pela fábrica.
- Arquivo em PDF pesquisável: digite o nome do componente e vá direto à página do serviço.
- Esquemas elétricos por sistema: dá para seguir o fio do fusível até o módulo e saber se o pino é alimentação, massa ou sinal.
Para quem é
Mecânicos e eletricistas de oficinas diesel, frotistas, transportadoras e caminhoneiros autônomos que fazem a própria manutenção.
Perguntas frequentes
O manual do Actros 3243 K está em português?
Sim. As 2.922 páginas estão em português.
Serve para o chassi 932.304?
Sim. O manual foi feito para o Actros 3243 K chassi 932.304.
Os esquemas elétricos estão incluídos?
Estão, no final do manual completo. Se quiser só a parte elétrica, escolha a opção “Somente diagramas elétricos”.
Quando recebo o arquivo?
O download é imediato: o link chega logo após a aprovação do pagamento.
Posso usar em mais de um dispositivo?
Pode. O PDF abre no computador, no tablet e no celular.
A loja emite nota fiscal?
Emite. A nota fiscal acompanha a compra.
