Manual de Oficina Actros 3233 L Mercedes-Benz + Diagrama Elétrico — 424 Procedimentos de Reparo, 3.800 Páginas em PDF


Conteúdo: Manual completo
Preço:
Preço promocionalR$ 298,00
4,9 · 1804 avaliações de clientes da loja
Comprar pelo WhatsApp

Descrição

Especificações

Marca
Mercedes-Benz
Modelo
Actros 3233 L
Chassi (modelo técnico)
964.038
Aplicação
Caminhão de carga
Rodagem
8x4
Motor
OM 470
Procedimentos de reparo
424
Valores de torque
1.928
Esquemas elétricos
448
Páginas
3.800
Idioma
Português
Formato
PDF pesquisável

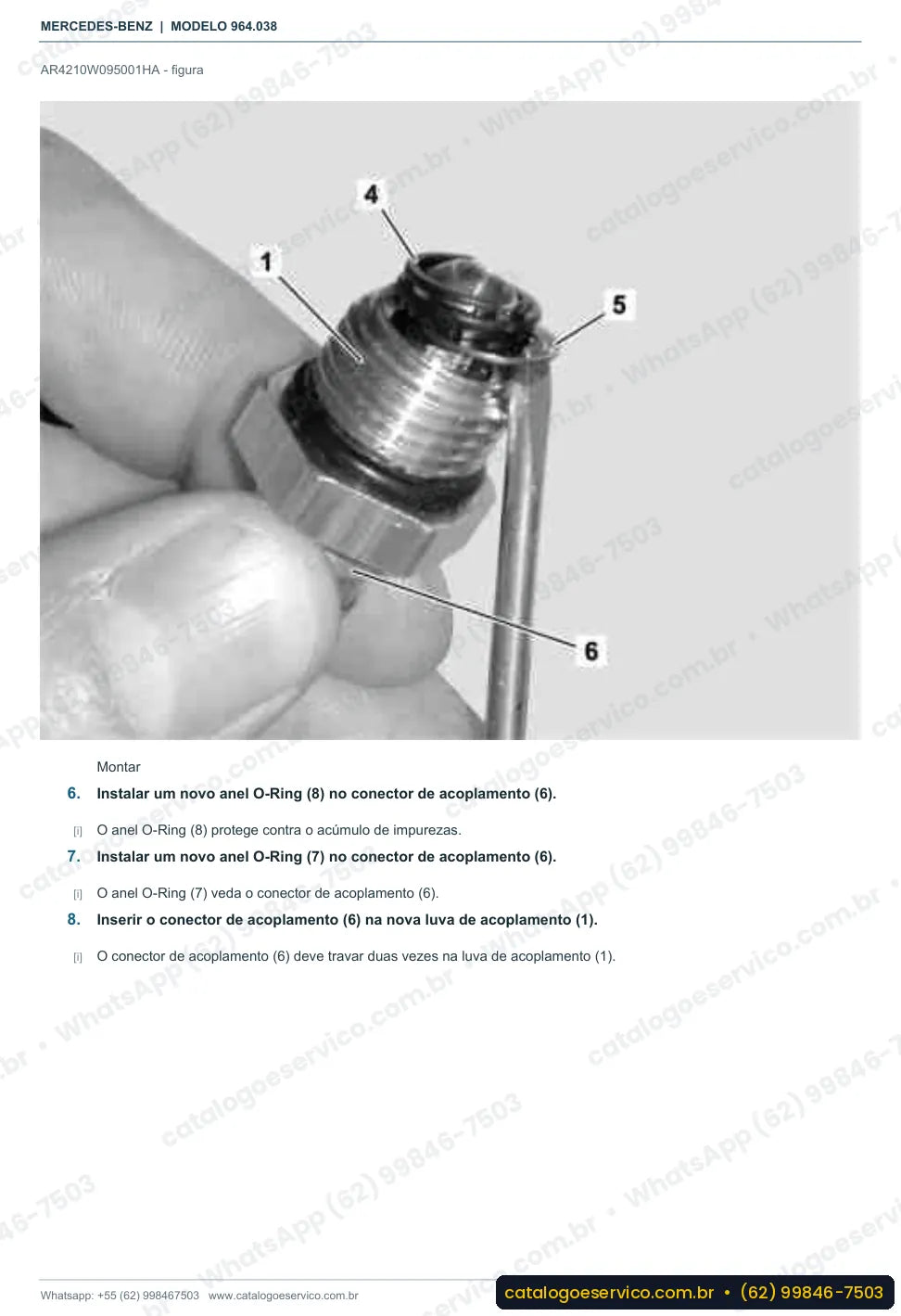

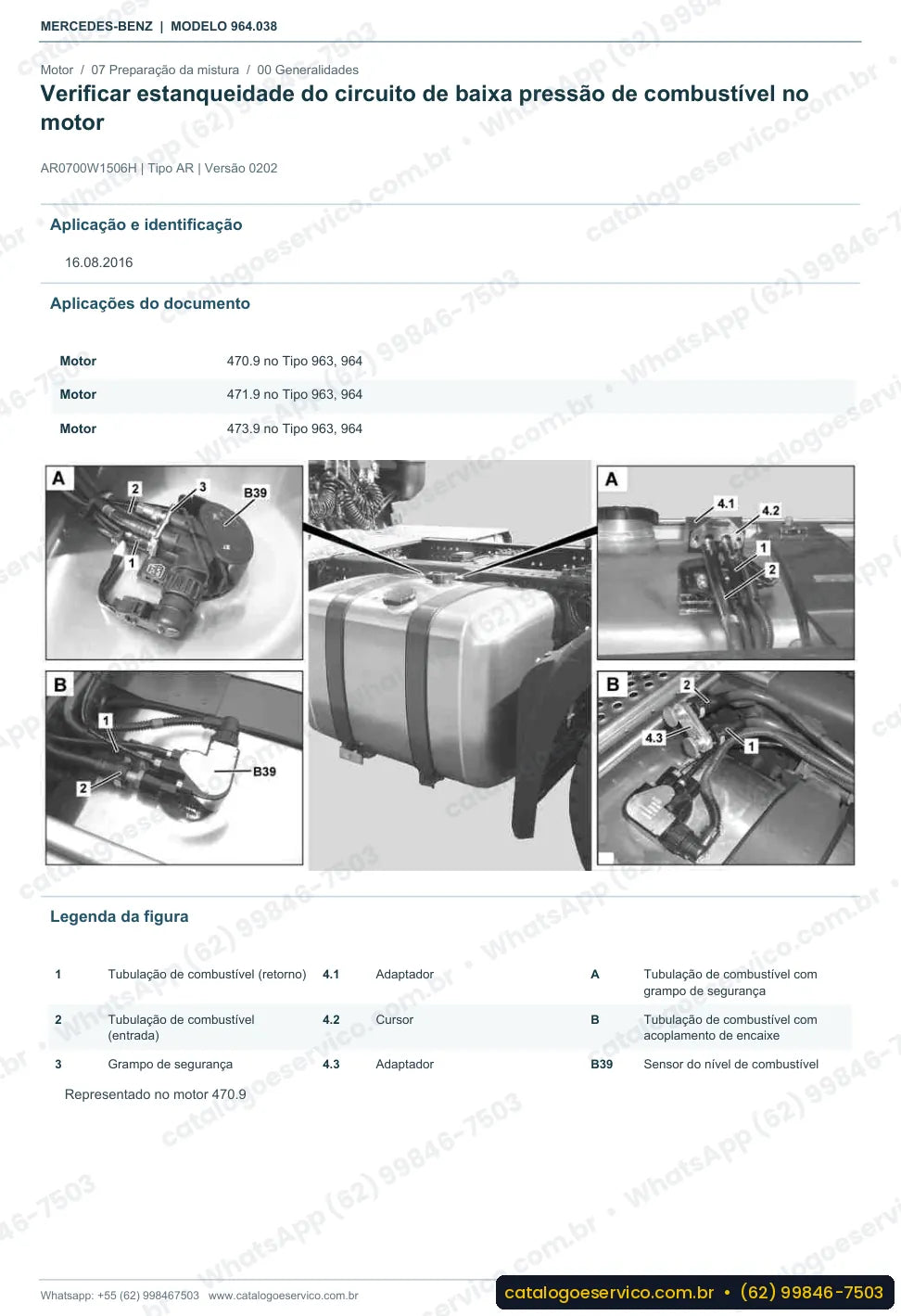

O Manual de Oficina Mercedes-Benz Actros 3233 L (chassi 964.038) é o manual de serviço de fábrica em PDF, com 3.800 páginas em português, para o caminhão de carga 8x4 (motor OM 470). Reúne 424 procedimentos de reparo, 1.928 valores de aperto e 160 descrições de funcionamento, além de 448 esquemas elétricos, organizados pelos grupos de fábrica do veículo.

Destaques deste manual

  • 424 procedimentos de reparo de fábrica em 3.800 páginas
  • 1.928 valores de aperto, cada um com o código de fábrica
  • 160 descrições de funcionamento de sistemas e componentes
  • 448 esquemas elétricos organizados pelos grupos de fábrica
  • Actros 3233 L: chassi 964.038, motor OM 470

O que este manual cobre

Entre os serviços descritos passo a passo estão: remover e instalar os anéis do êmbolo; remover a carcaça da caixa de mudanças; substituir o sistema de pós-tratamento dos gases de escape.

São 41 grupos de fábrica no manual:

• Grupo 00 — Veículo completo
• Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
• Grupo 03 — Peças motrizes
• Grupo 05 — Comando do motor
• Grupo 07 — Preparação da mistura
• Grupo 09 — Aspiração de ar, turboalimentação
• Grupo 13 — Compressor, acionamentos por correia
• Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
• Grupo 15 — Instalação elétrica motor
• Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
• Grupo 20 — Arrefecimento do motor
• Grupo 22 — Suspensão de agregado
• Grupo 23 — Instalações especiais
• Grupo 25 — Embreagem
• Grupo 26 — Caixa de mudanças mecânica
• Grupo 27 — Transmissão automática
• Grupo 28 — Caixa de transferência
• Grupo 30 — Aceleração, instalação de controle de velocidade
• Grupo 31 — Chassi, operação com reboque
• Grupo 32 — Suspensão
• Grupo 33 — Eixo dianteiro
• Grupo 35 — Eixo traseiro
• Grupo 40 — Rodas, alinhamento
• Grupo 42 — Freios - hidráulica e mecânica
• Grupo 43 — Freios – pneumática e freios auxiliares
• Grupo 46 — Direção
• Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
• Grupo 49 — Sistema de escape, depuração dos gases de escape
• Grupo 54 — Instalação elétrica, equipamentos e instrumentos
• Grupo 55 — Acionamentos adicionais, sistemas hidráulicos e de articulação
• Grupo 58 — Ferramentas
• Grupo 60 — Carroceria, generalidades
• Grupo 67 — Vidros e janelas
• Grupo 68 — Acabamento interno
• Grupo 72 — Portas
• Grupo 77 — Teto solar, capotas, toldos
• Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
• Grupo 82 — Instalação elétrica, carroceria
• Grupo 83 — Climatização
• Grupo 88 — Peças acopladas, tampas externas
• Grupo 91 — Assentos, leitos, sistemas de retenção

Exemplos de dados deste manual

Valores de aperto:

  • Parafuso do alternador no suporte: 40 Nm (BA15.40-N-1001-01T)
  • Porca do cabo massa no bloco/carcaça da distribuição (M12): 30 Nm (BA15.30-N-1004-01Q)
  • Parafuso do cabo massa na carcaça da distribuição: 30 Nm (BA15.30-N-1014-01Q)

São 1.928 valores de aperto como esses ao longo do manual, cada um com o código de fábrica.

Diagrama elétrico do Actros 3233 L

Os 448 esquemas elétricos do Actros 3233 L ficam no final do manual completo, organizados pelos grupos de fábrica. Quem precisa só da parte elétrica pode escolher a opção “Somente diagramas elétricos”, que entrega os esquemas num arquivo próprio de 449 páginas.

Alguns dos esquemas incluídos:

• Esquema de circuito elétrico do pós-tratamento dos gases de escape (ACM)
• Esquema elétrico da tomada de força
• Esquema de circuito elétrico da tomada do reboque
• Esquema de circuito elétrico da servodireção eletro-hidráulica
• Esquema de circuito elétrico do módulo de registro e ativação do sinal da cabina (SCA)
• Esquema de conexões do circuito elétrico do módulo especial parametrizável (PSM)
• Esquema de circuito elétrico do instrumento combinado (ICUC)
• Esquema elétrico da iluminação externa

Com o esquema em mãos fica mais fácil investigar bateria que não carrega, partida falhando, luz de painel acesa ou módulo sem comunicação, seguindo o fio até o conector ou o fusível responsável.

Por que vale a pena

  • Valores de torque com o código de fábrica, para apertar cabeçote, eixos e rodas sem chute.
  • Esquemas elétricos por sistema: dá para seguir o fio do fusível até o módulo e saber se o pino é alimentação, massa ou sinal.
  • Sequência de fábrica para cada serviço, com os valores de aperto e as ferramentas especiais indicados no próprio procedimento.
  • Procedimentos de diagnóstico e de verificação que ajudam a decidir entre recuperar ou substituir a peça.

Para quem é

Mecânicos e eletricistas de oficinas diesel, frotistas, transportadoras e caminhoneiros autônomos que fazem a própria manutenção.

Perguntas frequentes

O manual do Actros 3233 L está em português?
Sim. As 3.800 páginas estão em português.

Serve para o chassi 964.038?
Sim. O manual foi feito para o Actros 3233 L chassi 964.038.

Os esquemas elétricos estão incluídos?
Estão, no final do manual completo. Se quiser só a parte elétrica, escolha a opção “Somente diagramas elétricos”.

Quando recebo o arquivo?
O download é imediato: o link chega logo após a aprovação do pagamento.

Posso usar em mais de um dispositivo?
Pode. O PDF abre no computador, no tablet e no celular.

A loja emite nota fiscal?
Emite. A nota fiscal acompanha a compra.

Produtos relacionados

Garantias e suporte

Download imediato após a aprovação do pagamento. Ficou em dúvida se é o manual certo para o seu chassi? Chame no WhatsApp (62) 99846-7503 ou escreva para contato@catalogoeservico.com.br e respondemos com o documento em mãos.
