O Manual de Oficina Mercedes-Benz Actros 2651 LK (chassi 932.241) é o material de fábrica para quem mantém este basculante de três eixos (6x2/6x4) trabalhando em obra e pedreira. São 148 procedimentos de reparo de fábrica distribuídos em 1.219 páginas, todos em português, cobrindo motor OM 502 LA, chassi e carroçaria. Os esquemas elétricos vêm incluídos dentro do próprio manual, então o eletricista encontra no mesmo arquivo o que precisa para seguir chicotes e conectores. É um volume da linha Actros geração anterior (MP2/MP3), pensado para o dia a dia da oficina.
Destaques deste manual
- 148 procedimentos de reparo de fábrica em 1.219 páginas
- Chassi 932.241, basculante de três eixos (6x2/6x4)
- Motor OM 502 LA, código 542.940, com seção própria no manual
- Dados técnicos do nivelamento (NR) com unidade de operação para suspender e abaixar o chassi
- Seções de motor, chassi, carroçaria e veículo completo
- Esquemas elétricos incluídos no manual
- Texto integral em português
O que este manual cobre

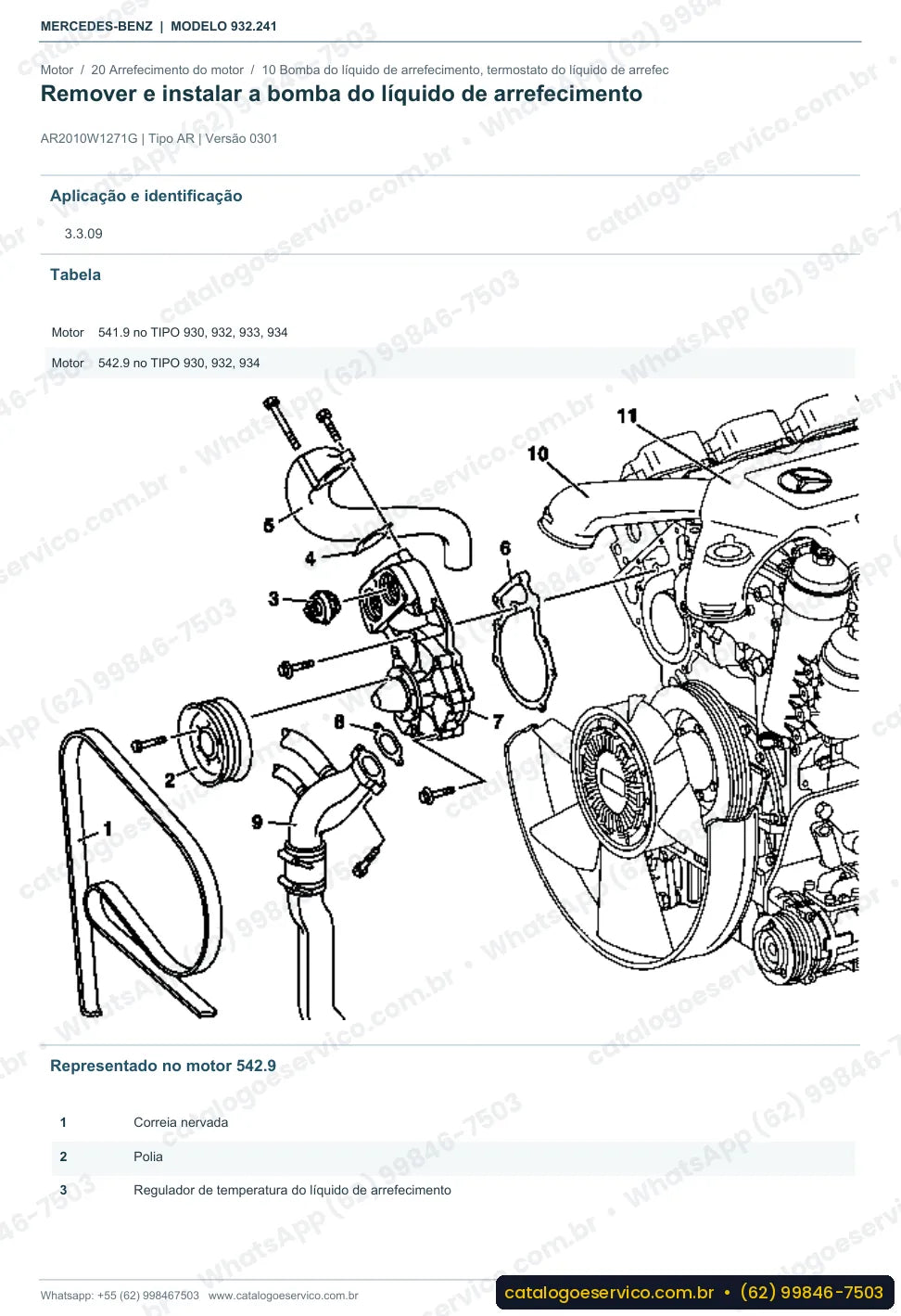

O conteúdo vai do bloco do OM 502 LA até a cabine. Na parte de motor estão a remoção e instalação da unidade injetora MR/PLD, da bomba de óleo, da bomba do líquido de arrefecimento e do coletor de admissão. No chassi entram embreagem, caixa de mudanças mecânica, eixo dianteiro, direção e freios pneumáticos, além dos dados técnicos do nivelamento (NR) e do suprimento de ar comprimido da regulagem de nível. A carroçaria traz portas, acabamento interno, teto solar e assentos.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 22 — Suspensão de agregado
- Grupo 23 — Instalações especiais
- Grupo 25 — Embreagem
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 32 — Suspensão
- Grupo 33 — Eixo dianteiro
- Grupo 40 — Rodas, alinhamento
- Grupo 41 — Árvore de transmissão articulada
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 46 — Direção
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 58 — Ferramentas
- Grupo 60 — Carroçaria, generalidades
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 82 — Instalação elétrica, carroçaria
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados deste manual
Exemplos de torque:
- Contraporca no parafuso de encosto do batente da direção M10: 60 Nm (BA33.25-N-1002-01I)
- Parafuso de fechamento na carcaça do filtro de óleo M14x1,5: 25 Nm (BA18.20-N-1003-01C)
Exemplo de esquema elétrico: Esquema elétrico da tomada de força: módulos A7, A22 e A68, fusível F6, com ligação na rede CAN.
São 397 valores de torque como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Actros 2651 LK
No basculante Actros 2651 LK, o diagrama elétrico do Actros 2651 LK vem dentro do manual de oficina, com esquemas da plataforma. Há circuitos de instalação de basculamento, tomada de força, sistema de injeção diesel (PLD), controle do motor (MR), caixa de fusíveis e relés, chicotes e iluminação externa. Isso facilita encontrar o relé do comando da caçamba, reparar chicotes danificados e consertar lanternas. A opção "Somente diagramas elétricos" atende quem quer só os esquemas.
Ao todo, são 56 sistemas com esquema elétrico neste manual.
No dia a dia deste caminhão
Basculante roda carregado em terreno ruim e descarrega parado, com o chassi sob esforço. Por isso pesam aqui os dados do nivelamento (NR) para suspender e abaixar o chassi, a válvula proporcional limitadora de pressão do circuito de freio e a bomba do líquido de arrefecimento, que trabalha no limite em subida de obra com caçamba cheia.
Perguntas frequentes
O manual do Actros 2651 LK está em português?
Sim. Todos os 148 procedimentos e as 1.219 páginas estão em português do Brasil.
Serve para o chassi 932.241?
Sim, o manual foi montado para o Actros 2651 LK de chassi 932.241, versão basculante de três eixos.
Os esquemas elétricos fazem parte do manual?
Fazem. Eles vêm dentro do manual completo. Se você precisa apenas da parte elétrica, existe a opção "Somente diagramas elétricos".
Tem a parte de motor OM 502 LA?
Tem. A seção de motor cobre o OM 502 LA (542.940), incluindo unidade injetora MR/PLD, bomba de óleo e coletores.
Explica a regulagem de nível do chassi?
Sim. Há dados técnicos do nivelamento (NR), do suprimento de ar comprimido e da unidade de operação de suspender e abaixar.
