Na betoneira de três eixos (6x2/6x4) da Actros geração anterior (MP2/MP3), o Manual de Oficina Mercedes-Benz Actros 2631 B (chassi 933.141) é a referência de reparo de fábrica. Ele soma 147 procedimentos em 1.219 páginas, em português, com motor OM 501 LA, embreagem, caixa de mudanças, eixos, freios e cabine. Os esquemas elétricos vêm incluídos no manual, ao lado dos procedimentos de cada sistema.
Destaques deste manual
- 147 procedimentos de reparo de fábrica
- 1.219 páginas em português
- Betoneira de chassi 933.141
- Motor OM 501 LA, código 541.920
- Compressor de ar: cabeçote, árvore de manivelas e biela
- Esquemas elétricos incluídos no manual
O que este manual cobre
No Actros 2631 B, o motor OM 501 LA tem procedimentos de oficina completos: remover e instalar a árvore comando de válvulas, desmontar e montar a carcaça da distribuição e o volante, executar uma endoscopia no cilindro e trocar a correia nervada do alternador. O compressor de ar aparece com cabeçote, árvore de manivelas e biela. No chassi, o manual segue com suspensão, eixo dianteiro, rodas, freios e direção.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 22 — Suspensão de agregado
- Grupo 23 — Instalações especiais
- Grupo 25 — Embreagem
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 32 — Suspensão
- Grupo 33 — Eixo dianteiro
- Grupo 40 — Rodas, alinhamento
- Grupo 41 — Árvore de transmissão articulada
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 46 — Direção
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 58 — Ferramentas
- Grupo 60 — Carroçaria, generalidades
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 82 — Instalação elétrica, carroçaria
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados deste manual
Exemplos de torque:
- Parafuso da tampa da carcaça dianteira no bloco do motor M8 10.9: 25 Nm (BA01.40-N-1009-01D)

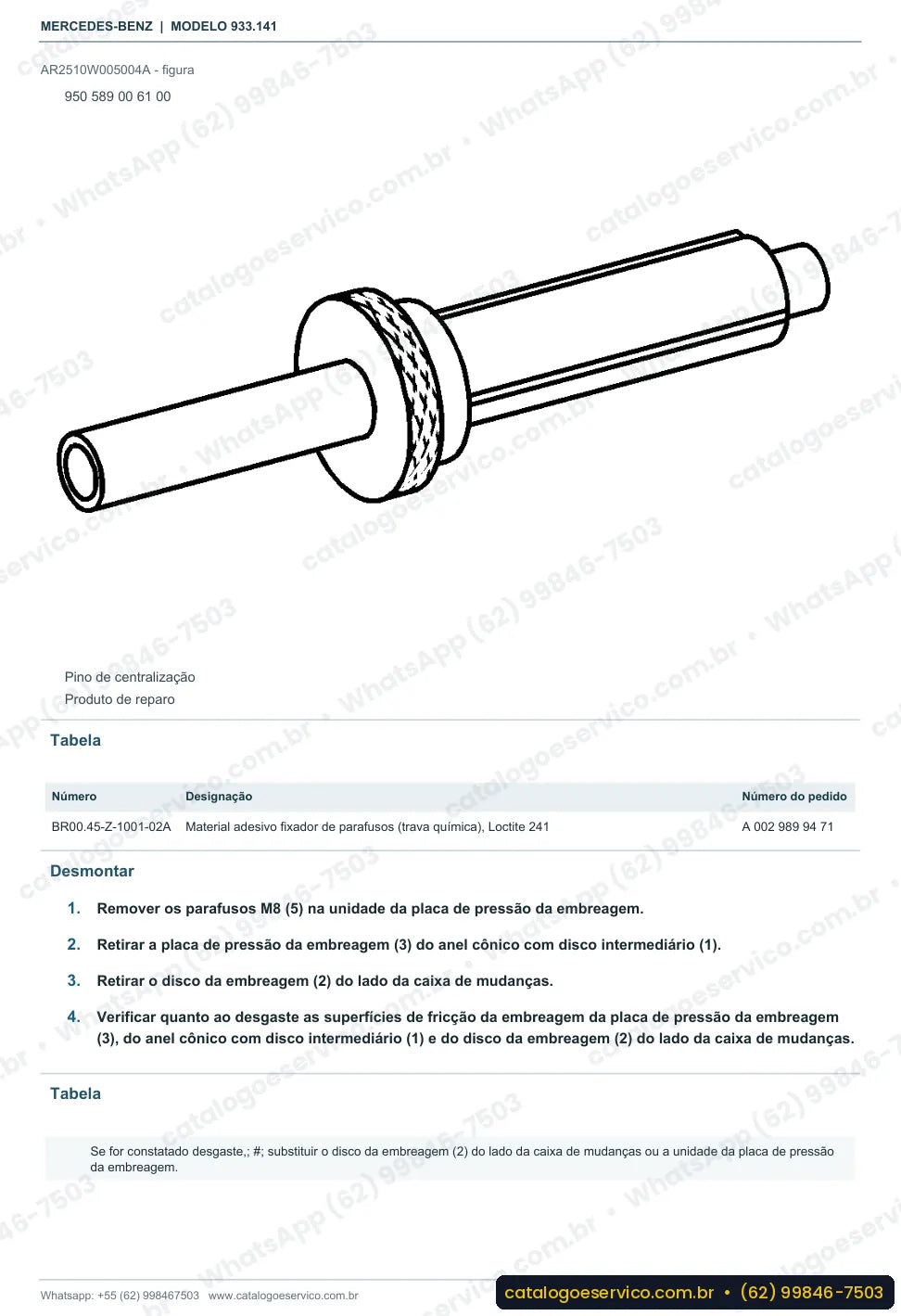

- Placa de pressão do anel cone: 30 Nm (BA25.10-N-1002-01C)
Exemplo de esquema elétrico: Esquema de circuito elétrico de acionamento do bloqueio do diferencial do eixo traseiro: módulos A7, A64 e A65, fusíveis F6 e F17, com ligação na rede CAN.
São 449 valores de torque como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Actros 2631 B
Na betoneira Actros 2631 B, a parte elétrica controla o motor e o acionamento do balão. O diagrama elétrico do Actros 2631 B, incluído no manual de oficina, traz esquemas elétricos da tomada de força, da caixa de fusíveis e relés, do comando eletrônico-pneumático (EPS), do sistema de injeção diesel Common-Rail, da iluminação externa e da tomada para diagnose. Com eles, fica mais fácil rastrear o circuito do balão e encontrar o relé ou o conector com defeito. Há também a opção "Somente diagramas elétricos".
Ao todo, são 48 sistemas com esquema elétrico neste manual.
No dia a dia deste caminhão
A betoneira passa horas com o motor ligado e muito consumo de ar e de eletricidade. No 2631 B, isso torna importante o cabeçote do compressor, o dispositivo tensor da correia e a correia nervada do alternador, todos com procedimento no manual, assim como a válvula eletromagnética de limitação do ar comprimido do SCR.
Perguntas frequentes
O manual do Actros 2631 B está em português?
Está. Os 147 procedimentos de reparo e as 1.219 páginas são em português.
Atende a betoneira de chassi 933.141?
Atende. É o manual do Actros 2631 B com chassi 933.141 e motor OM 501 LA.
Vem com esquemas elétricos?
Vem, eles estão incluídos no manual. Quem quer só a parte elétrica pode optar por “Somente diagramas elétricos”.
O manual cobre o compressor de ar?
Cobre a remoção e instalação do cabeçote do compressor e da árvore de manivelas e biela do compressor.
Tem procedimento de endoscopia do motor?
Tem. O manual mostra como executar uma endoscopia no cilindro do OM 501 LA.
