O Manual de Oficina Mercedes-Benz Actros 2460 LS (chassi 934.235) é o guia de reparo do cavalo mecânico de três eixos (6x2/6x4) com motor OM 502 LA, da linha Actros geração anterior (MP2/MP3). Em português, reúne 261 procedimentos de reparo de fábrica em 1.670 páginas, com passo a passo de desmontagem, valores e ferramentas. Esquemas elétricos incluídos no manual completam o material para diagnóstico de falhas elétricas na cabine e no chassi.
Destaques deste manual
- OM 502 LA com código 542.964
- Chassi 934.235, três eixos (6x2/6x4)
- 261 procedimentos de reparo de fábrica
- 1.670 páginas em português
- Medida de montagem do grupo cônico central
- Distanciador da pinça e discos de freio do eixo traseiro
O que este manual cobre

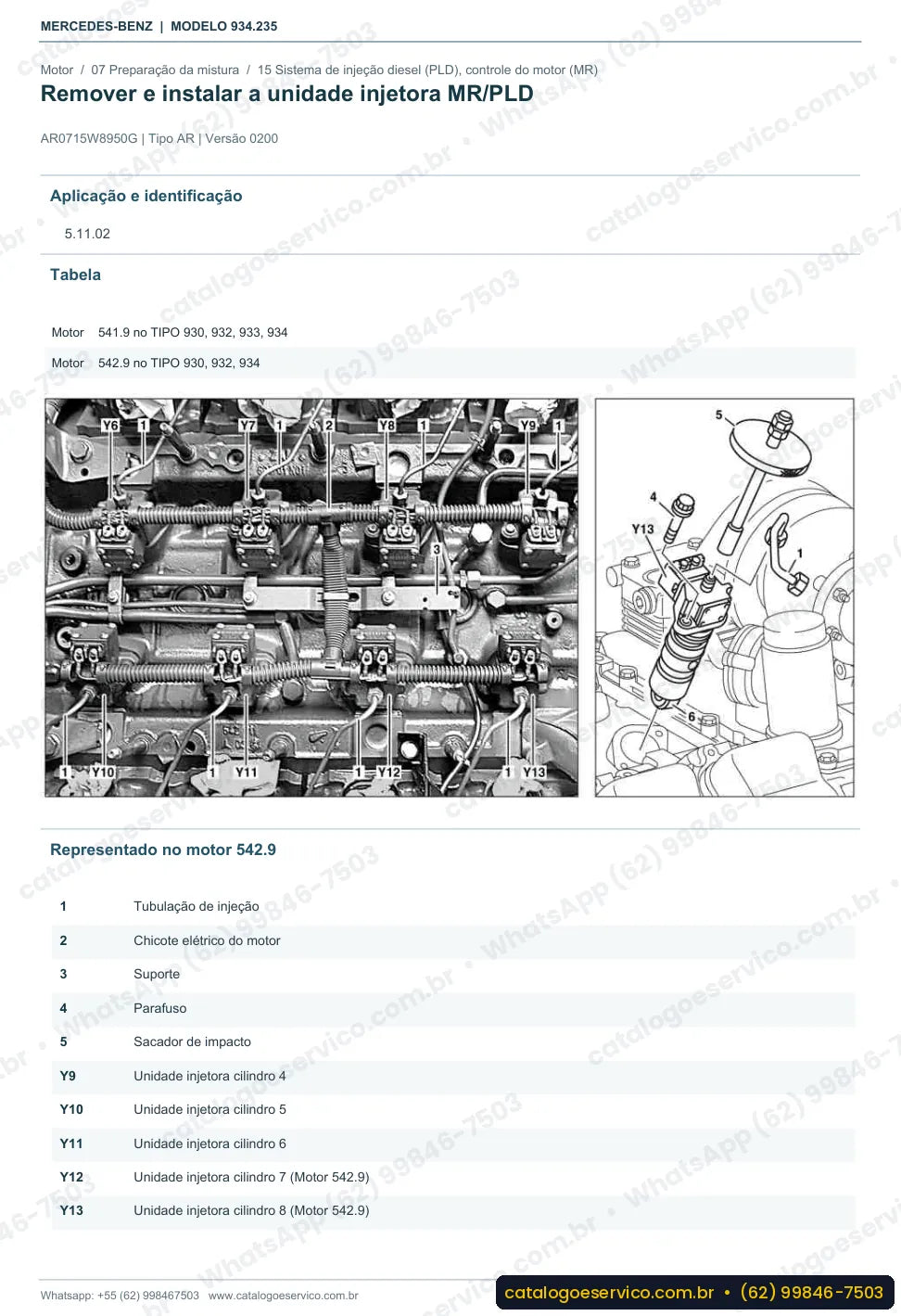

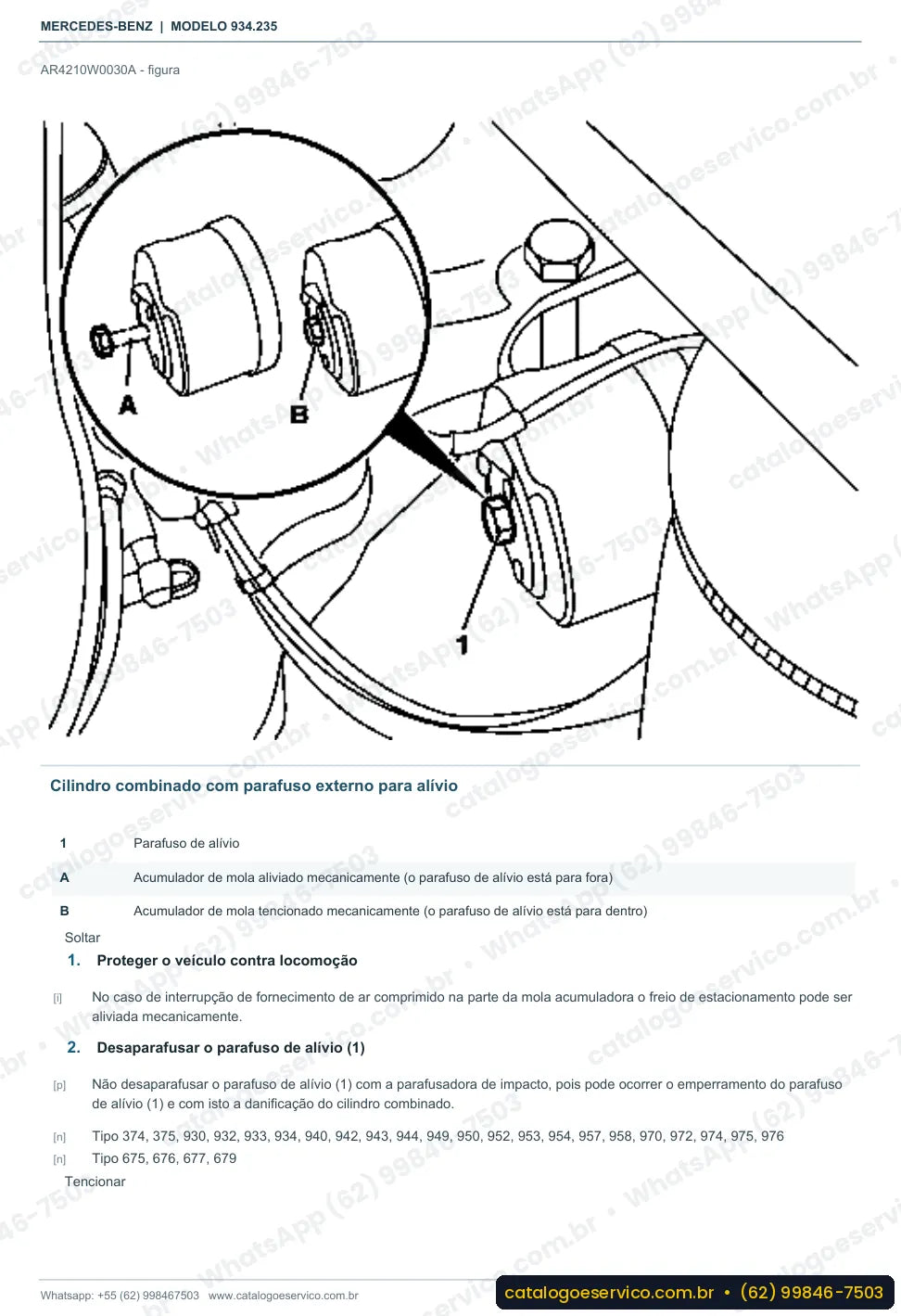

O conteúdo do 2460 LS vai além da troca de peças: mostra como determinar a arruela de compensação do pinhão e a medida de montagem do grupo cônico central, como aliviar mecanicamente o cilindro combinado e como usar o esquema de aperto do suporte do freio. Também cobre o conversor de torque com embreagem (WSK), o acionamento central com diferencial e o bloqueio transversal, além dos grupos de motor, direção, suspensão e carroçaria.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 22 — Suspensão de agregado
- Grupo 23 — Instalações especiais
- Grupo 25 — Embreagem
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 31 — Chassi, operação com reboque
- Grupo 32 — Suspensão
- Grupo 33 — Eixo dianteiro
- Grupo 35 — Eixo traseiro
- Grupo 40 — Rodas, alinhamento
- Grupo 41 — Árvore de transmissão articulada
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 46 — Direção
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 58 — Ferramentas
- Grupo 60 — Carroçaria, generalidades
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 82 — Instalação elétrica, carroçaria
- Grupo 86 — Aparelhos de emergência, equipamento especial para deficiente físico, equipamento sanitário, cozinha
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados deste manual
Exemplos de torque:
- Parafusos e porcas do Retarder na caixa de mudanças: 170 Nm (BA43.30-N-1003-01E)
- Parafuso de escoamento do líquido de arrefecimento no bloco do motor M14x1,5: 50 Nm (BA01.40-N-1001-01D)
Exemplo de esquema elétrico: Esquema elétrico do dispositivo de engate para reboque: módulos A7, A11 e A22, fusíveis F5 e F9, relés K1 e K3, com ligação na rede CAN.
São 525 valores de torque como esses ao longo do manual, cada um com o código de fábrica.
Diagrama elétrico do Actros 2460 LS
Precisa do diagrama elétrico do Actros 2460 LS? Ele está incluído no manual de oficina, com os esquemas da plataforma aplicáveis a este cavalo mecânico. O conteúdo abrange gerador e motor de partida, sistema de injeção diesel (PLD), comando eletrônico-pneumático (EPS) das marchas, freio-eletrônico-pneumático (EPB), suspensão pneumática, caixa de fusíveis e relés e tomada para diagnose. Na prática, serve para descobrir por que a bateria não carrega, localizar o relé que alimenta a tomada da carreta e conferir a rede de módulos durante o diagnóstico. A opção "Somente diagramas elétricos" atende quem precisa apenas dessa parte.
Ao todo, são 61 sistemas com esquema elétrico neste manual.
No dia a dia deste caminhão
Puxando composições pesadas, o 2460 LS exige diferencial e freios em ordem. O manual dá suporte para acertar o grupo cônico central, revisar o bloqueio transversal e manter a frenagem com a troca dos discos do eixo traseiro e o ajuste do regulador automático, além do grupo de operação com reboque.
Perguntas frequentes
Em qual idioma está o manual do 2460 LS?
Português, com os 261 procedimentos de reparo completos.
É compatível com o chassi 934.235?
Sim, o conteúdo foi preparado para o Actros 2460 LS com chassi 934.235.
Tem os esquemas elétricos?
Tem, incluídos no manual. Para levar apenas a parte elétrica, use a opção "Somente diagramas elétricos".
Qual motor é coberto?
O OM 502 LA, código 542.964.
Garantias e suporte
Download liberado logo após a confirmação do pagamento. Ficou em dúvida se é o manual certo para o seu chassi? Chame no WhatsApp (62) 99846-7503 ou escreva para contato@catalogoeservico.com.br — respondemos com o documento em mãos.
