Manual de Oficina Actros 1836 LS Mercedes-Benz + Diagrama Elétrico — 697 Procedimentos de Reparo, 5.602 Páginas em PDF


Conteúdo: Manual completo
Preço:
Preço promocionalR$ 298,00
4,9 · 1804 avaliações de clientes da loja
Comprar pelo WhatsApp

Descrição

Especificações

Marca
Mercedes-Benz
Modelo
Actros 1836 LS
Chassi (modelo técnico)
964.403
Aplicação
Cavalo mecânico
Rodagem
4x2
Procedimentos de reparo
697
Valores de torque
3.186
Esquemas elétricos
448
Páginas
5.602
Idioma
Português
Formato
PDF pesquisável

Feito para o cavalo mecânico 4x2, o Manual de Oficina Mercedes-Benz Actros 1836 LS (chassi 964.403) traz 697 procedimentos de reparo de fábrica em 5.602 páginas, todas em português. Junto vêm 3.186 valores de aperto e 339 descrições de funcionamento, além de 448 esquemas elétricos, separados pelos grupos de fábrica.

Destaques deste manual

  • 697 procedimentos de reparo de fábrica em 5.602 páginas
  • 3.186 valores de aperto, cada um com o código de fábrica
  • 339 descrições de funcionamento de sistemas e componentes
  • 448 esquemas elétricos organizados pelos grupos de fábrica
  • Actros 1836 LS: chassi 964.403

O que este manual cobre

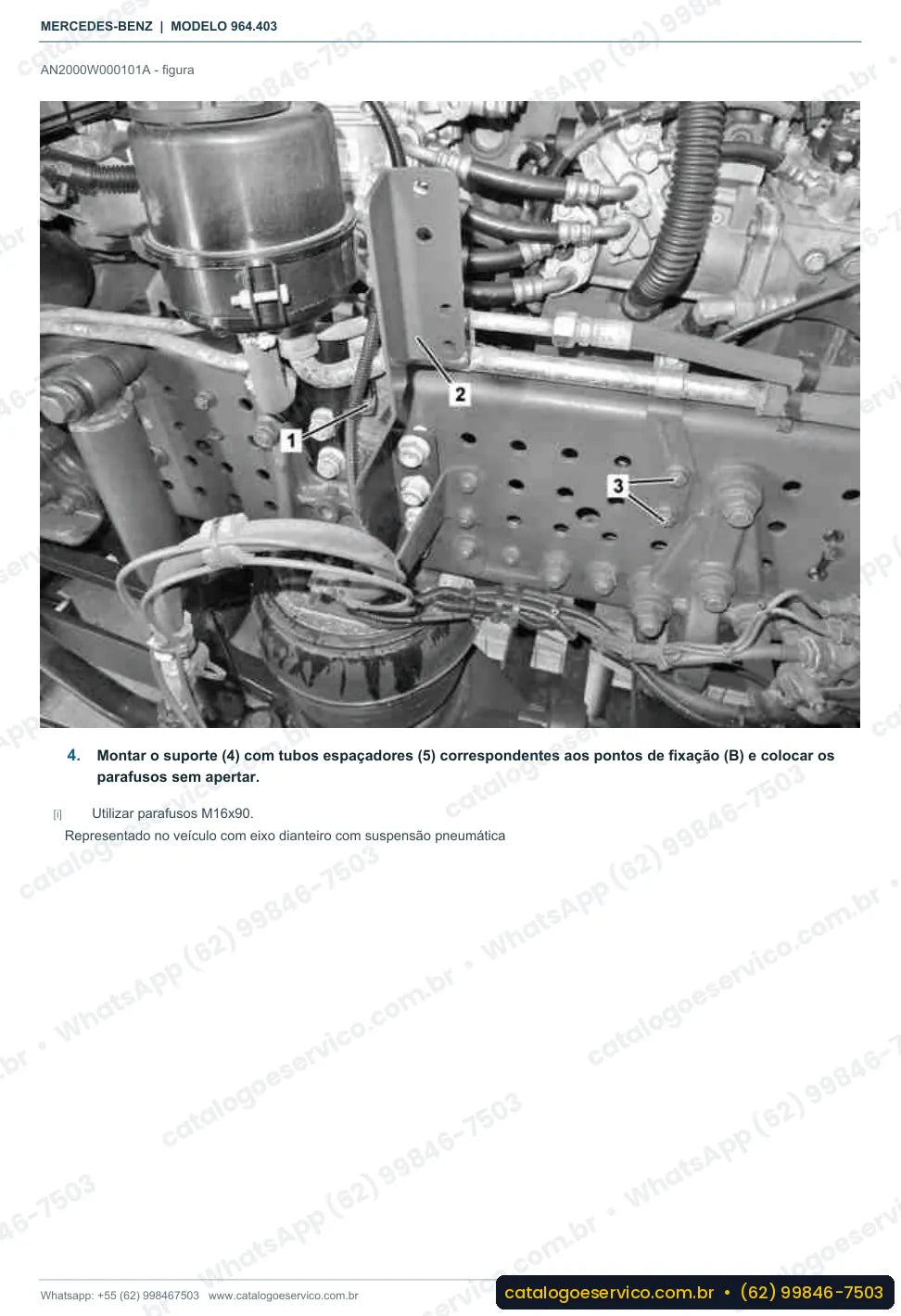

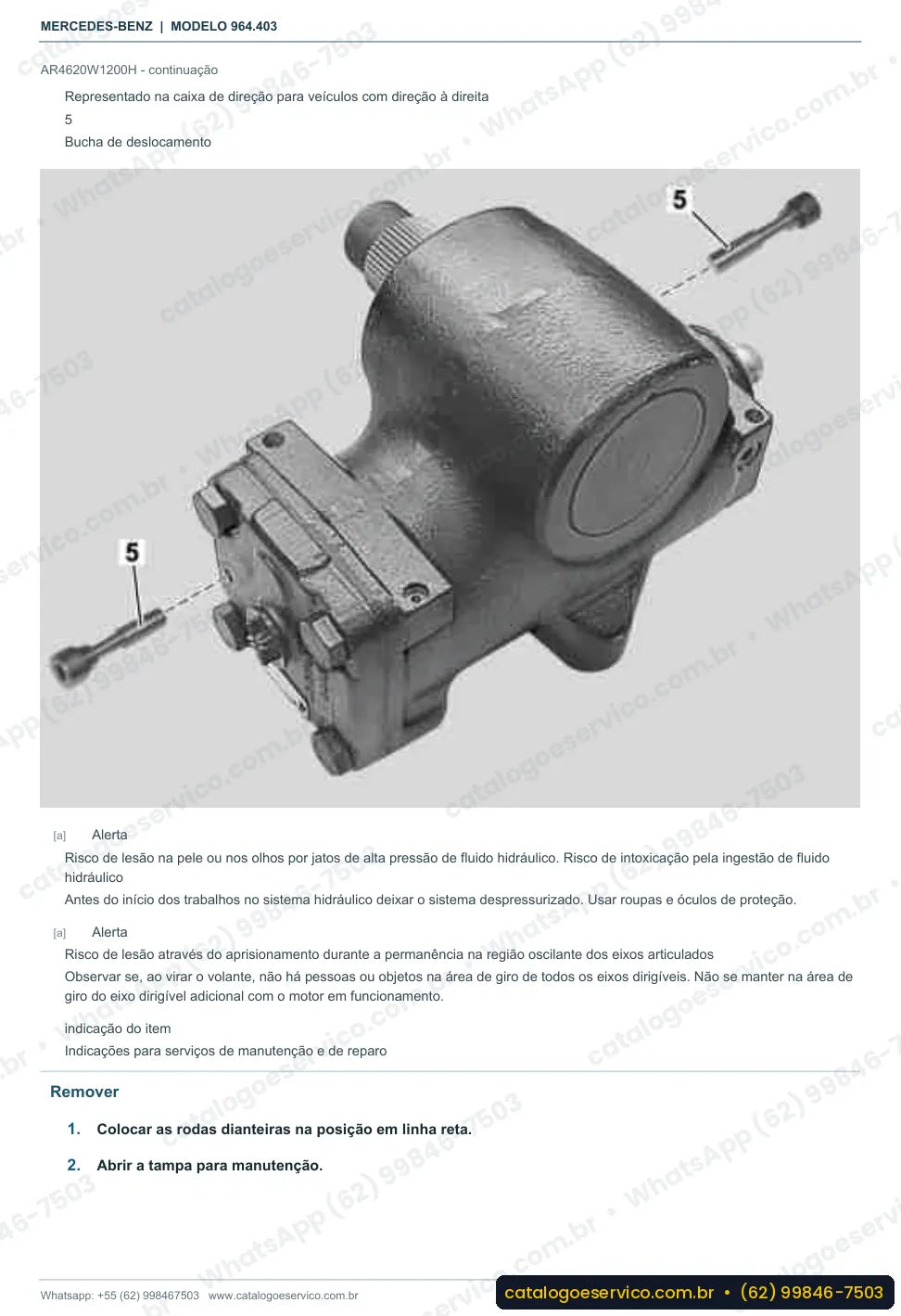

Entre os serviços descritos passo a passo estão: remover e instalar a polia antivibradora; montar a caixa de mudanças; desmontar e montar a bomba de óleo.

São 39 grupos de fábrica no manual:

• Grupo 00 — Veículo completo
• Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
• Grupo 03 — Peças motrizes
• Grupo 05 — Comando do motor
• Grupo 07 — Preparação da mistura
• Grupo 09 — Aspiração de ar, turboalimentação
• Grupo 13 — Compressor, acionamentos por correia
• Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
• Grupo 15 — Instalação elétrica motor
• Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
• Grupo 20 — Arrefecimento do motor
• Grupo 22 — Suspensão de agregado
• Grupo 25 — Embreagem
• Grupo 26 — Caixa de mudanças mecânica
• Grupo 27 — Transmissão automática
• Grupo 28 — Caixa de transferência
• Grupo 30 — Aceleração, instalação de controle de velocidade
• Grupo 31 — Chassi, operação com reboque
• Grupo 32 — Suspensão
• Grupo 33 — Eixo dianteiro
• Grupo 35 — Eixo traseiro
• Grupo 40 — Rodas, alinhamento
• Grupo 42 — Freios - hidráulica e mecânica
• Grupo 43 — Freios – pneumática e freios auxiliares
• Grupo 46 — Direção
• Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
• Grupo 49 — Sistema de escape, depuração dos gases de escape
• Grupo 54 — Instalação elétrica, equipamentos e instrumentos
• Grupo 55 — Acionamentos adicionais, sistemas hidráulicos e de articulação
• Grupo 58 — Ferramentas
• Grupo 67 — Vidros e janelas
• Grupo 68 — Acabamento interno
• Grupo 72 — Portas
• Grupo 77 — Teto solar, capotas, toldos
• Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
• Grupo 82 — Instalação elétrica, carroceria
• Grupo 83 — Climatização
• Grupo 88 — Peças acopladas, tampas externas
• Grupo 91 — Assentos, leitos, sistemas de retenção

Exemplos de dados deste manual

Valores de aperto:

  • Parafuso da bomba da direção hidráulica na carcaça de comando: 55 Nm (BA01.60-N-1008-01N)
  • Parafuso do suporte do dispositivo tensor no bloco do motor: 60 Nm (BA13.25-N-1005-01U)
  • Parafuso do dispositivo para girar o motor na carcaça da distribuição: 30 Nm (BA01.60-N-1002-01N)

São 3.186 valores de aperto como esses ao longo do manual, cada um com o código de fábrica.

Diagrama elétrico do Actros 1836 LS

Os 448 esquemas elétricos do Actros 1836 LS ficam no final do manual completo, organizados pelos grupos de fábrica. Quem precisa só da parte elétrica pode escolher a opção “Somente diagramas elétricos”, que entrega os esquemas num arquivo próprio de 449 páginas.

Alguns dos esquemas incluídos:

• Esquema de circuito elétrico da refrigeração do óleo da caixa de mudanças
• Esquema de circuito elétrico do encarroçador
• Esquema de circuito elétrico do interruptor de comando
• Esquema de circuito elétrico do instrumento combinado (ICUC)
• Esquema elétrico da parede divisória de carga
• Esquema de circuito elétrico do sistema anti-furto (ATA)
• Esquema elétrico do módulo de comando da plataforma de aplicativos (AP)
• Esquema elétrico do sistema de pedágio por satélite

Com o esquema em mãos fica mais fácil investigar bateria que não carrega, partida falhando, luz de painel acesa ou módulo sem comunicação, seguindo o fio até o conector ou o fusível responsável.

Por que vale a pena

  • Tudo em português, com os nomes de componentes e os códigos usados pela fábrica.
  • Arquivo em PDF pesquisável: digite o nome do componente e vá direto à página do serviço.
  • Esquemas elétricos por sistema: dá para seguir o fio do fusível até o módulo e saber se o pino é alimentação, massa ou sinal.
  • Descrições de funcionamento que explicam como cada sistema trabalha antes de desmontar qualquer peça.

Para quem é

Mecânicos e eletricistas de oficinas diesel, frotistas, transportadoras e caminhoneiros autônomos que fazem a própria manutenção.

Perguntas frequentes

O manual do Actros 1836 LS está em português?
Sim. As 5.602 páginas estão em português.

Serve para o chassi 964.403?
Sim. O manual foi feito para o Actros 1836 LS chassi 964.403.

Os esquemas elétricos estão incluídos?
Estão, no final do manual completo. Se quiser só a parte elétrica, escolha a opção “Somente diagramas elétricos”.

Quando recebo o arquivo?
O download é imediato: o link chega logo após a aprovação do pagamento.

Posso usar em mais de um dispositivo?
Pode. O PDF abre no computador, no tablet e no celular.

A loja emite nota fiscal?
Emite. A nota fiscal acompanha a compra.
