O Manual de Oficina Mercedes-Benz A 160 (W169) reúne as 2 versões da Classe A segunda geração (W169) com motor diesel OM 640: o A 160 CDI compacto e o A 160 CDI Coupé. As duas usam câmbio manual (716.5). Cada versão recebe o manual de oficina dela, bem extenso, com até 925 procedimentos de reparo e até 5.424 páginas, todos em português. O conteúdo vai da bomba de alta pressão e do volante bimassa até a funilaria, com corte e solda de reforços da parede lateral.
Versões disponíveis (2)
- A 160 CDI — chassi 169.006 · motor OM 640 · hatch · 925 procedimentos · 5.424 páginas
- A 160 CDI Coupé — chassi 169.306 · motor OM 640 · Coupé · 896 procedimentos · 5.215 páginas
Para saber qual manual pegar, veja se o carro é o hatch ou o Coupé. O A 160 CDI tem chassi 169.006 e o A 160 CDI Coupé, 169.306. O modelo técnico consta no documento do veículo. Escolha a versão certa e, se ficar alguma dúvida, mande mensagem no WhatsApp.
Destaques deste manual
- A 160 CDI (chassi 169.006) e A 160 CDI Coupé (chassi 169.306).
- Motor diesel OM 640.
- Câmbio manual (716.5).
- De 896 a 925 procedimentos de reparo.
- Até 5.424 páginas por manual.
- Até 339 valores de torque.
- 36 sistemas nos esquemas elétricos.
O que este manual cobre

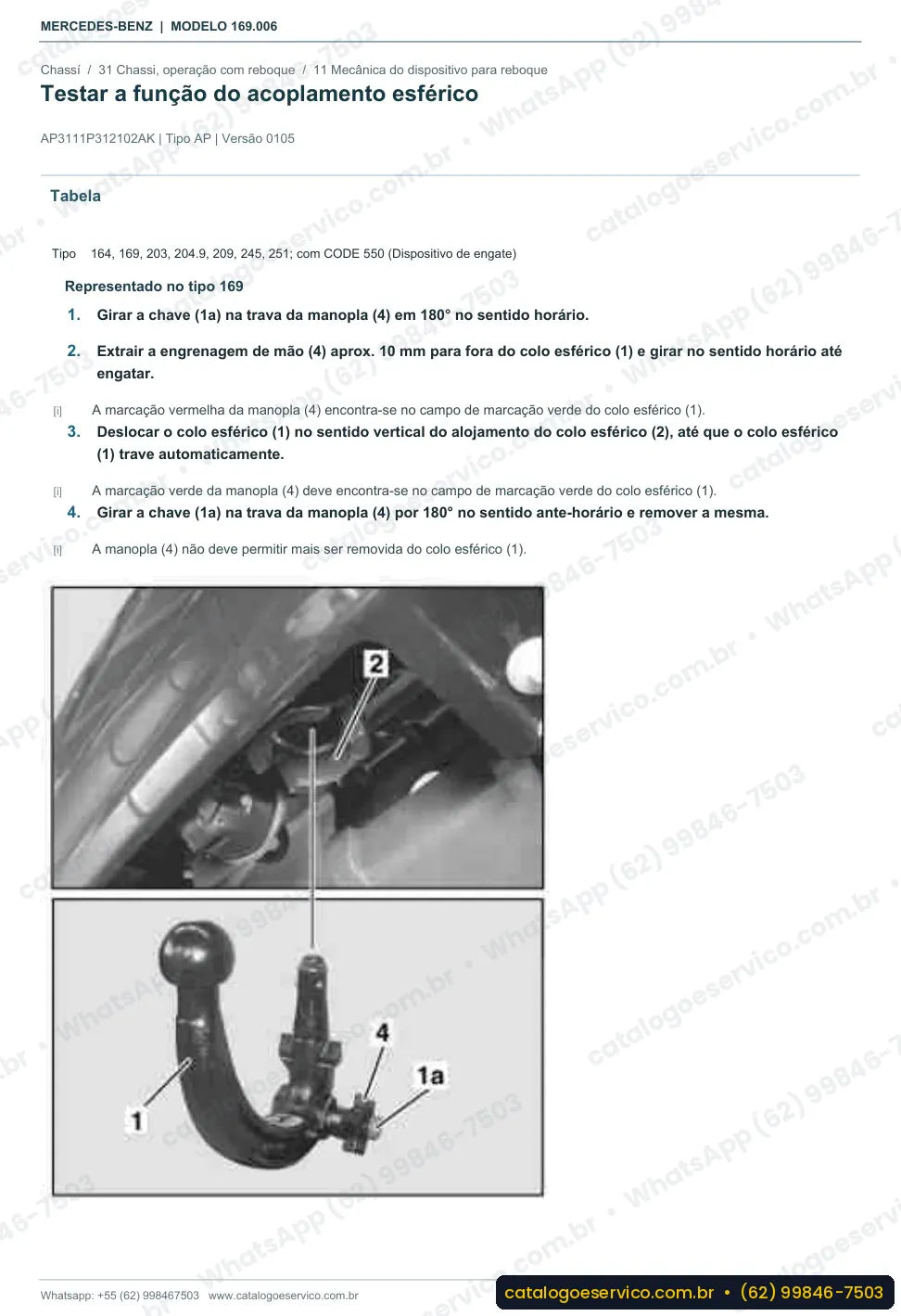

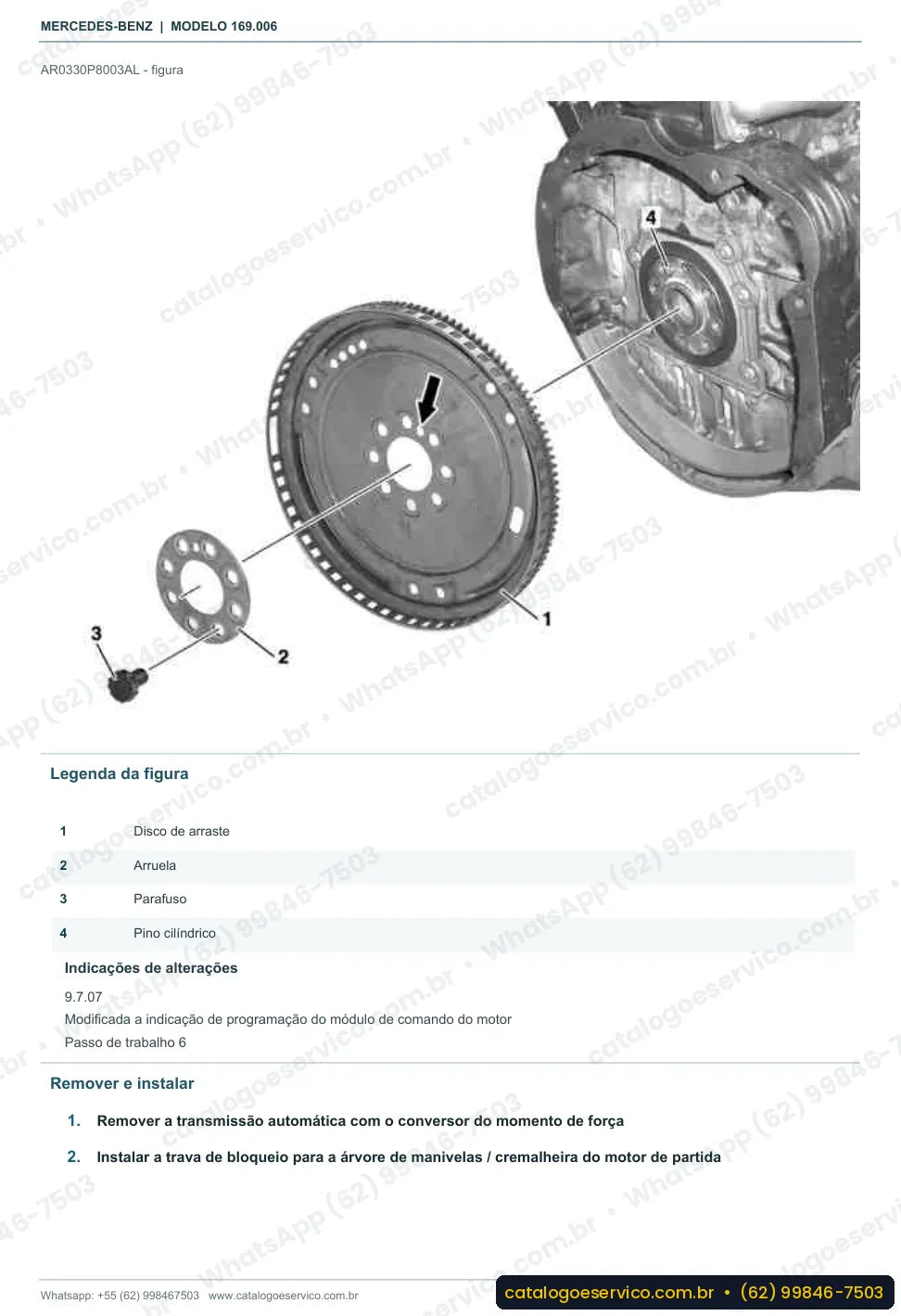

No motor OM 640, o manual traz a troca da bomba de alta pressão, a medição da folga do volante bimassa, a determinação do consumo de óleo e a substituição da bomba do agente refrigerante. Também ensina a desmontar os suportes dianteiro e traseiro do motor. Na carroceria, mostra como cortar e instalar o reforço da parede lateral, soldar a calha, cortar o vidro lateral traseiro com arame e colar a moldura de vedação da porta dianteira.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 27 — Transmissão automática
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 83 — Climatização
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão A 160 CDI):
- Tubulação de freio no cilindro mestre do freio: 18 Nm (BA42.10-P-1006-04H)
- Parafuso da tubulação de entrada de óleo no cabeçote do motor: 14 Nm (BA01.30-P-1008-01P)

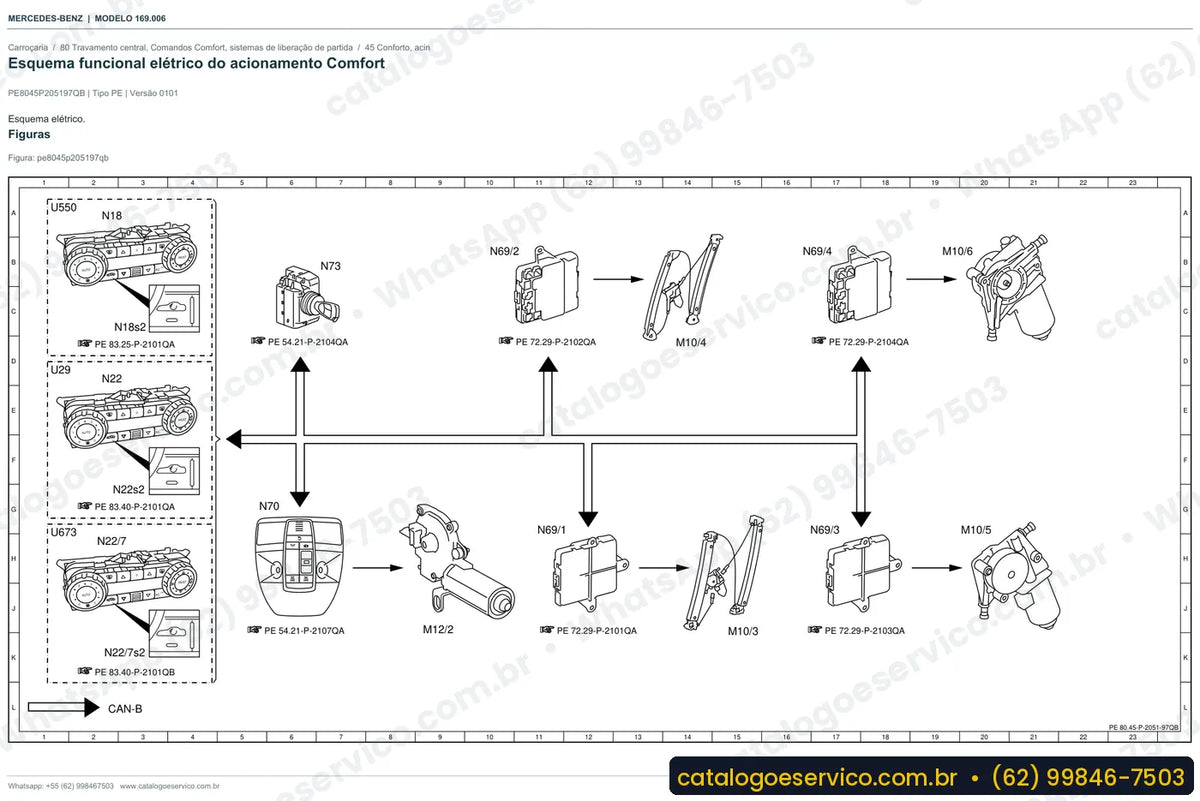

Exemplo de esquema elétrico: Esquema elétrico do módulo de comando da porta (TSG) dianteiro direito: módulo A26, fusível F55, com ligação na rede CAN.
Diagrama elétrico do A 160 (W169)
Junto de cada manual vem o diagrama elétrico do A 160 (W169), com 36 sistemas. Constam a injeção diesel Common-Rail, o ESP, a direção elétrica, a climatização automática, o teto solar elétrico e o airbag. Com os esquemas em mãos, fica mais simples localizar uma falha de alimentação na direção elétrica ou um sensor que não chega ao módulo de comando, medindo nos pontos certos do chicote. Para quem quer só a parte elétrica, existe a opção "Somente diagramas elétricos" no campo Conteúdo.
Ao todo, são 36 sistemas com esquema elétrico no manual de cada versão.
Na oficina
A oficina independente especializada em Mercedes que mexe em Classe A diesel usa o manual para trocar a bomba de alta pressão e checar o volante bimassa. Funileiros encontram as instruções de corte e solda da parede lateral, e o mecânico autônomo mede o consumo de óleo seguindo o método de fábrica.
Perguntas frequentes
Os manuais estão em português?
Sim, as duas versões estão em português.
Qual versão serve para o chassi 169.306?
A versão A 160 CDI Coupé, com motor OM 640. Para o hatch de chassi 169.006, escolha A 160 CDI.
Traz esquemas elétricos?
Sim, há esquemas de 36 sistemas dentro do manual de cada versão.
Tem procedimento do volante bimassa?
Tem, com a medição da folga de inclinação e de torção do volante do motor bimassa.
