Este é o material que a oficina consulta antes de abrir o 2428, não depois. O Manual de Oficina Mercedes-Benz 2428 é o documento técnico em PDF, com 2.206 páginas em português, que cobre o veículo inteiro: chassi, Motor OM 906 LA, Câmbio G 221-9, Eixo traseiro HD 4/02 D - 10, Eixo traseiro HD 4/02 DG - 10, Eixo dianteiro VL 3/8 D - 6,5. Traz também o diagrama elétrico do chassi. São 757 documentos de fábrica reunidos num arquivo só, com índice navegável por agregado, grupo e procedimento.
Destaques deste material
- 2.206 páginas de procedimentos de fábrica, em português
- Motor incluído: OM 906 LA
- Diagrama elétrico incluído: 2 esquemas elétricos do chassi
- Marcadores em três níveis: agregado, grupo e procedimento
- Cobre 1 versão deste modelo
- Arquivo PDF, com texto pesquisável na maior parte do conteúdo
O que este manual cobre
- Grupo 00 — Generalidades e manutenção
- Grupo 01 — Carcaça do motor (bloco, cabeçote, cárter)
- Grupo 03 — Árvore de manivelas, bielas e êmbolos
- Grupo 05 — Comando de válvulas
- Grupo 07 — Sistema de injeção
- Grupo 09 — Admissão de ar e sobrealimentação
- Grupo 13 — Acionamento de agregados (correias, compressor)
- Grupo 14 — Coletores de admissão e escapamento, freio-motor
- Grupo 15 — Sistema elétrico do motor

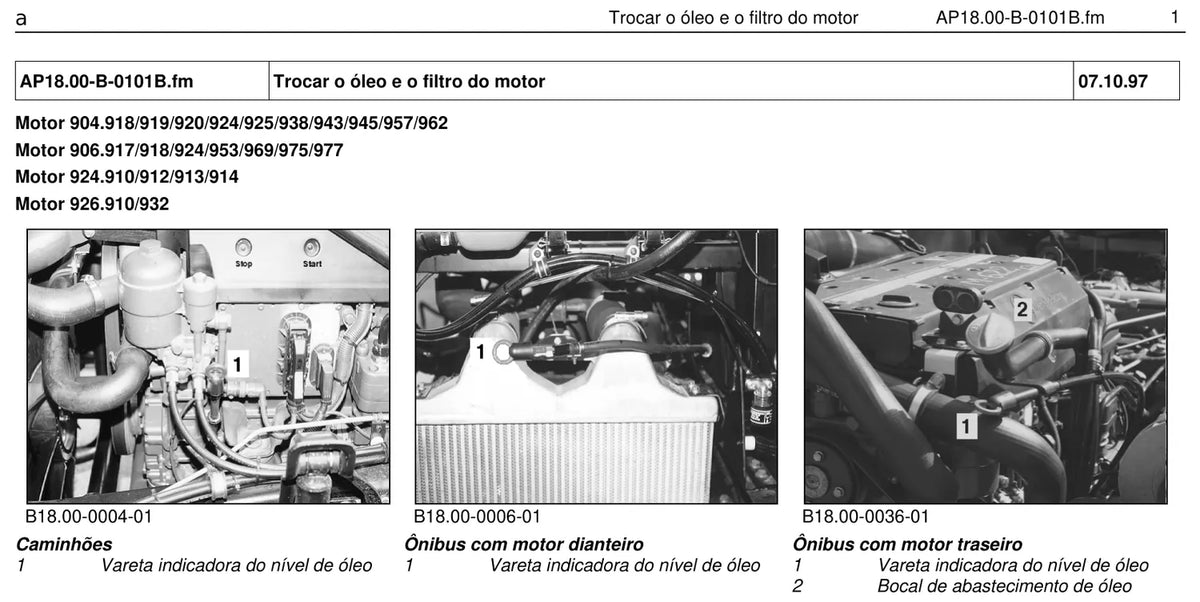

- Grupo 18 — Lubrificação do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 25 — Embreagem
- Grupo 26 — Caixa de mudanças
- Grupo 29 — Pedais e comandos
- Diagramas elétricos do chassi — 2 esquemas
Agregados cobertos
- Motor OM 906 LA (906.953)
- Câmbio G 221-9 (715.564)
- Eixo traseiro HD 4/02 D - 10 (741.931)
- Eixo traseiro HD 4/02 DG - 10 (741.930)
- Eixo dianteiro VL 3/8 D - 6,5 (732.796)
- Direção ZF 8097 (766.564)
Diagrama elétrico
O diagrama elétrico do 2428 está incluído neste manual: 2 esquemas elétricos de fábrica do chassi, com a fiação, os conectores, os relés e os fusíveis identificados por código. São 94 páginas de esquema. Se você precisa só dessa parte, escolha a opção "Somente diagramas elétricos" aqui em cima.
Versões e chassis neste anúncio
- 2428 6x4/48 — chassi 693.348 (2.206 páginas)
Por que vale a pena
- Consulta rápida: O índice abre direto no agregado e no grupo, sem precisar rolar mil páginas.
- Limites de desgaste: As medidas dizem quando a peça ainda pode ser recuperada e quando precisa ser substituída.
- Menos retrabalho: Com a folga e o torque certos, o serviço sai de primeira e não volta na garantia.
- Sequência de fábrica: Cada serviço vem na ordem que a fábrica manda fazer, com os torques e as folgas de cada etapa.
Para quem é
Retíficas e oficinas de agregados, frotistas que fazem a manutenção na casa, mecânicos autônomos, donos que cuidam do próprio veículo.
Perguntas frequentes
O manual é em português?
É em português, do começo ao fim.
Como recebo o arquivo?
O download é liberado logo após a confirmação do pagamento.
Serve para a minha versão?
Confira a lista de versões e chassis acima: o anúncio cobre 2428 6x4/48.
Dá para pesquisar por palavra?
Na maior parte das páginas sim. Algumas pranchas são desenho, e nelas a navegação é pelos marcadores.
Posso comprar só os diagramas elétricos?
Pode. Escolha a opção "Somente diagramas elétricos" aqui em cima: são 94 páginas de esquema, em arquivo separado. O manual completo já traz esses mesmos diagramas dentro dele.
