Este é o material que a oficina consulta antes de abrir o 2423, não depois. O Manual de Oficina Mercedes-Benz 2423 é o documento técnico em PDF, com 2.144 páginas em português, que cobre o veículo inteiro: chassi, Motor OM 906 LA, Motor OM 906 LA III, Câmbio 9 S-75 + N 71/1B, Câmbio FS-6209-A, Eixo traseiro HD 4/02 D - 10. Traz também o diagrama elétrico do chassi. São 731 documentos de fábrica reunidos num arquivo só, com índice navegável por agregado, grupo e procedimento.
Destaques deste material
- 2.144 páginas de procedimentos de fábrica, em português
- Motor incluído: OM 906 LA, OM 906 LA III
- Diagrama elétrico incluído: 3 esquemas elétricos do chassi
- Marcadores em três níveis: agregado, grupo e procedimento
- Cobre 2 versões deste modelo
- Arquivo PDF, com texto pesquisável na maior parte do conteúdo
O que este manual cobre
- Grupo 00 — Generalidades e manutenção
- Grupo 01 — Carcaça do motor (bloco, cabeçote, cárter)
- Grupo 03 — Árvore de manivelas, bielas e êmbolos
- Grupo 05 — Comando de válvulas
- Grupo 07 — Sistema de injeção
- Grupo 09 — Admissão de ar e sobrealimentação

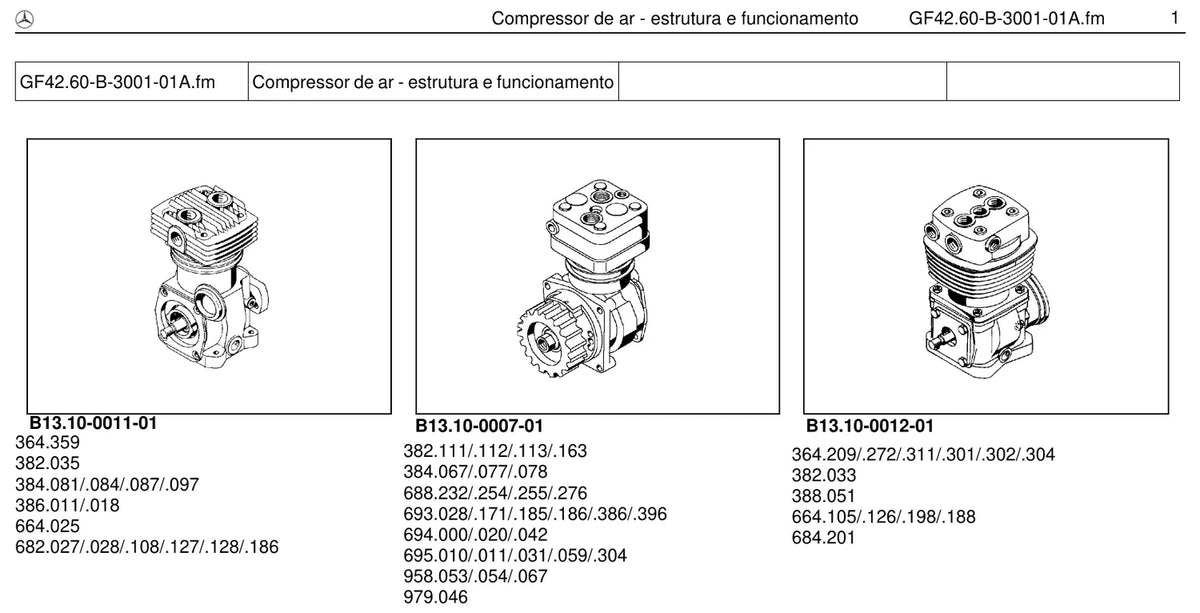

- Grupo 13 — Acionamento de agregados (correias, compressor)
- Grupo 14 — Coletores de admissão e escapamento, freio-motor
- Grupo 15 — Sistema elétrico do motor

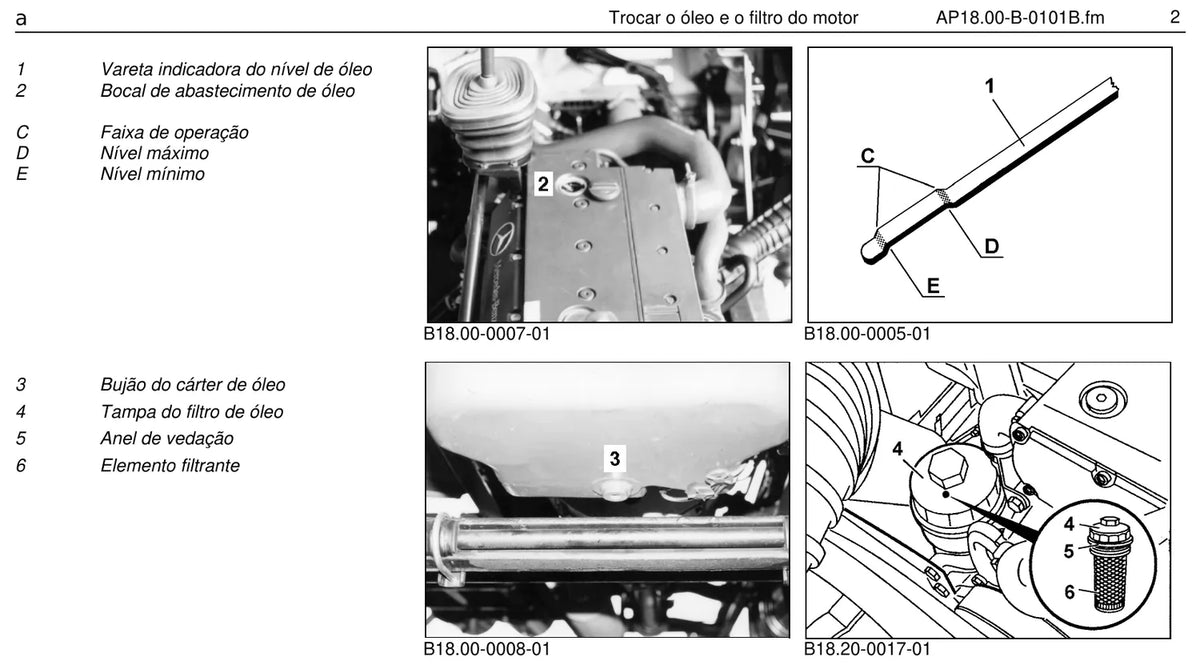

- Grupo 18 — Lubrificação do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 25 — Embreagem

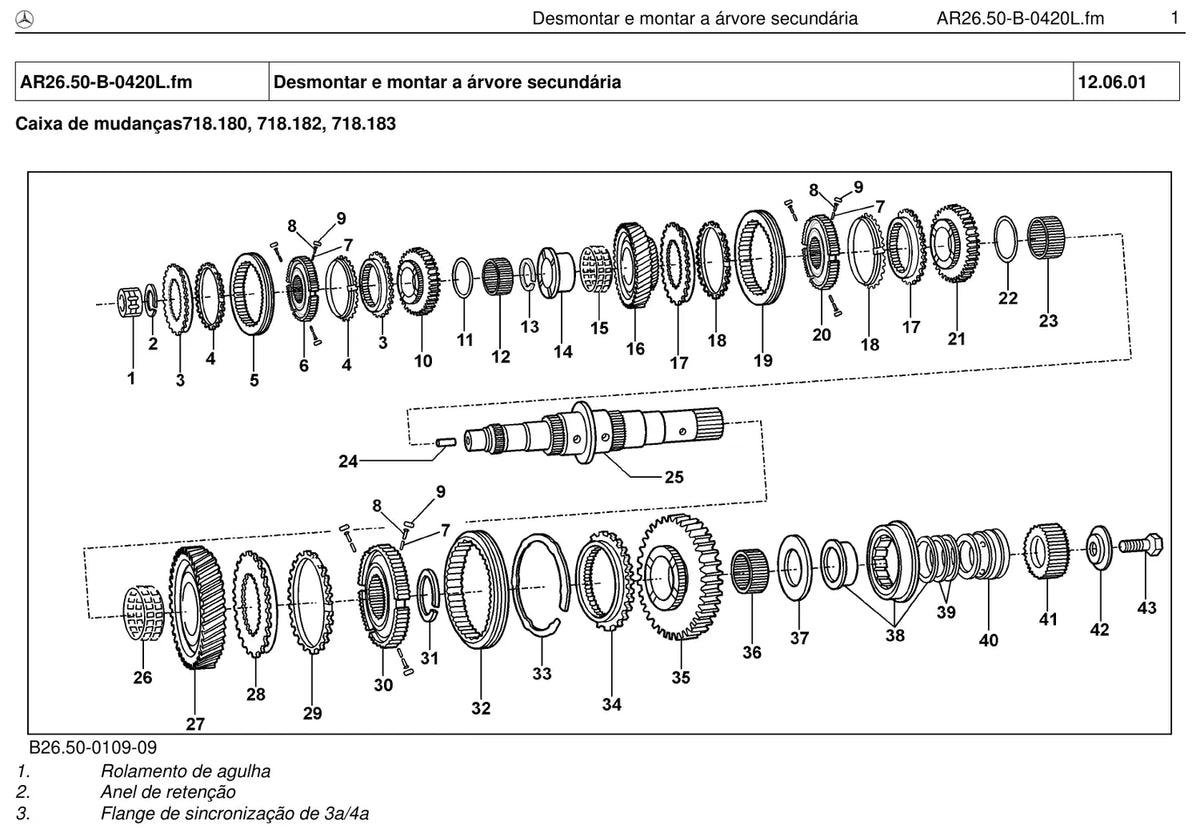

- Grupo 26 — Caixa de mudanças
- Grupo 29 — Pedais e comandos
- Diagramas elétricos do chassi — 3 esquemas
Agregados cobertos
- Motor OM 906 LA (906.924)
- Motor OM 906 LA III (906.973)
- Câmbio 9 S-75 + N 71/1B (718.190)
- Câmbio FS-6209-A (718.183)
- Eixo traseiro HD 4/02 D - 10 (741.931)
- Eixo traseiro HD 4/02 DG - 10 (741.930)
- Eixo traseiro HD 4/21 DG - 10 (746.890)
- Eixo traseiro HD 4/22 D - 10 (746.891)
- Eixo dianteiro VL 3/8 D - 6,5 (732.796)
- Direção ZF 8097 (766.564)
Diagrama elétrico
O diagrama elétrico do 2423 está incluído neste manual: 3 esquemas elétricos de fábrica do chassi, com a fiação, os conectores, os relés e os fusíveis identificados por código. São 35 páginas de esquema. Se você precisa só dessa parte, escolha a opção "Somente diagramas elétricos" aqui em cima.
Versões e chassis neste anúncio
- 2423 B/36 — chassi 693.396 (2.108 páginas)
- 2423 K/26 — chassi 693.386 (2.144 páginas)
Por que vale a pena
- Consulta rápida: O índice abre direto no agregado e no grupo, sem precisar rolar mil páginas.
- Menos retrabalho: Com a folga e o torque certos, o serviço sai de primeira e não volta na garantia.
- Diagnóstico por sintoma: As indicações de irregularidade de funcionamento partem do defeito que aparece na oficina.
- Sequência de fábrica: Cada serviço vem na ordem que a fábrica manda fazer, com os torques e as folgas de cada etapa.
Para quem é
Oficinas de caminhão e ônibus, donos que cuidam do próprio veículo, retíficas e oficinas de agregados, mecânicos autônomos.
Perguntas frequentes
O manual é em português?
É em português, do começo ao fim.
Como recebo o arquivo?
O download é liberado logo após a confirmação do pagamento.
Serve para a minha versão?
Confira a lista de versões e chassis acima: o anúncio cobre 2423 B/36, 2423 K/26.
Dá para pesquisar por palavra?
Na maior parte das páginas sim. Algumas pranchas são desenho, e nelas a navegação é pelos marcadores.
Posso comprar só os diagramas elétricos?
Pode. Escolha a opção "Somente diagramas elétricos" aqui em cima: são 35 páginas de esquema, em arquivo separado. O manual completo já traz esses mesmos diagramas dentro dele.
