Descrição
Especificações
O Manual de Oficina Fiat 500 é a documentação técnica oficial em PDF, com 4.569 páginas em português, que cobre Fiat 500 (Nuova 500, tipo 312) nas versões 1.2 8V 69 CV, 1.4 16V 100 CV e 1.3 Multijet. Junto vai o volume de 640 páginas só de diagramas elétricos — 5.209 páginas no total entre os dois documentos.
Destaques deste material
- Atende Fiat 500 (Nuova 500, tipo 312) — chassis ZFA312000.
- Motorizações cobertas: 1.2 8V 69 CV (169A4000), 1.4 16V 100 CV (169A3000), 1.3 Multijet 16V (169A1000).

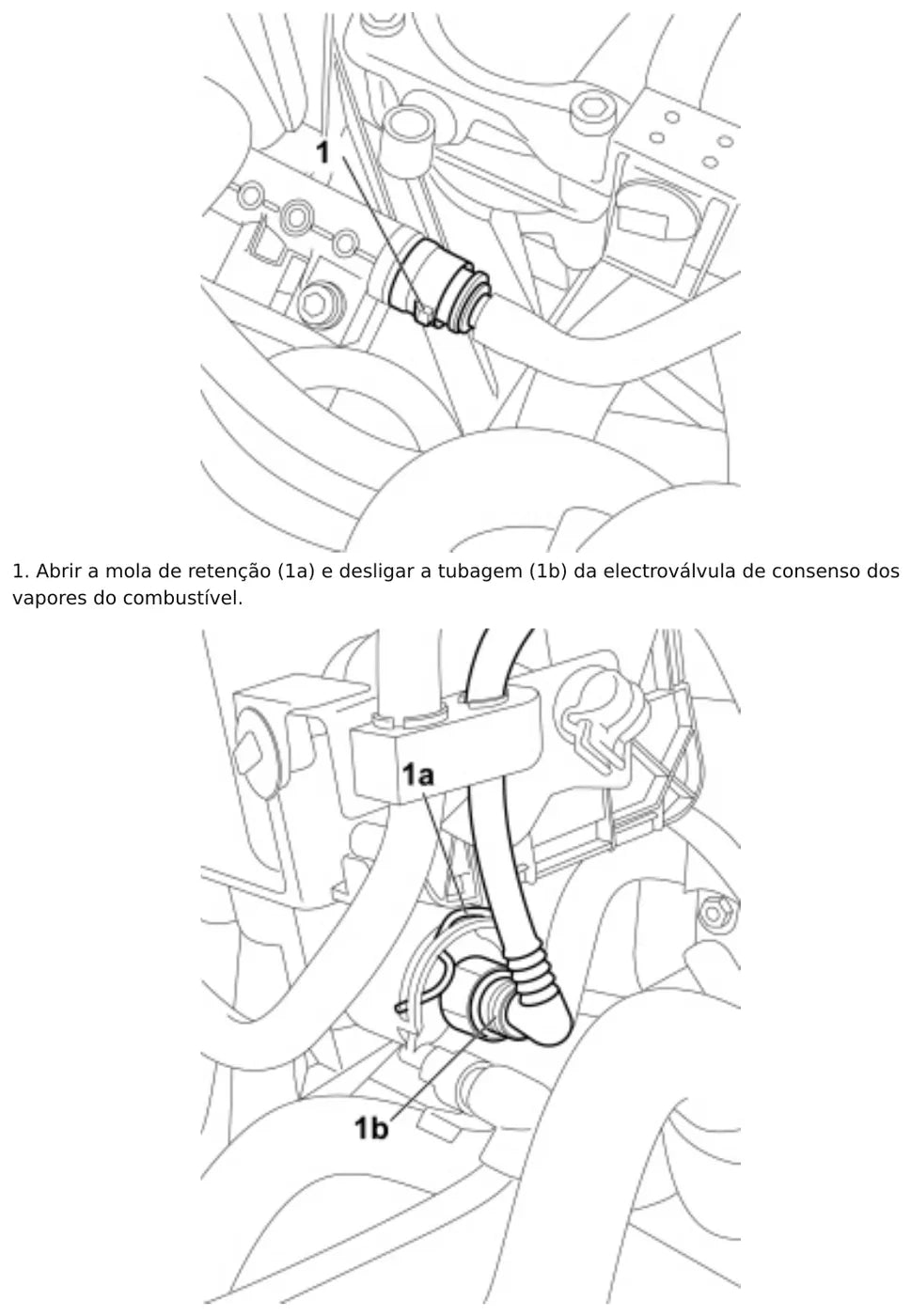

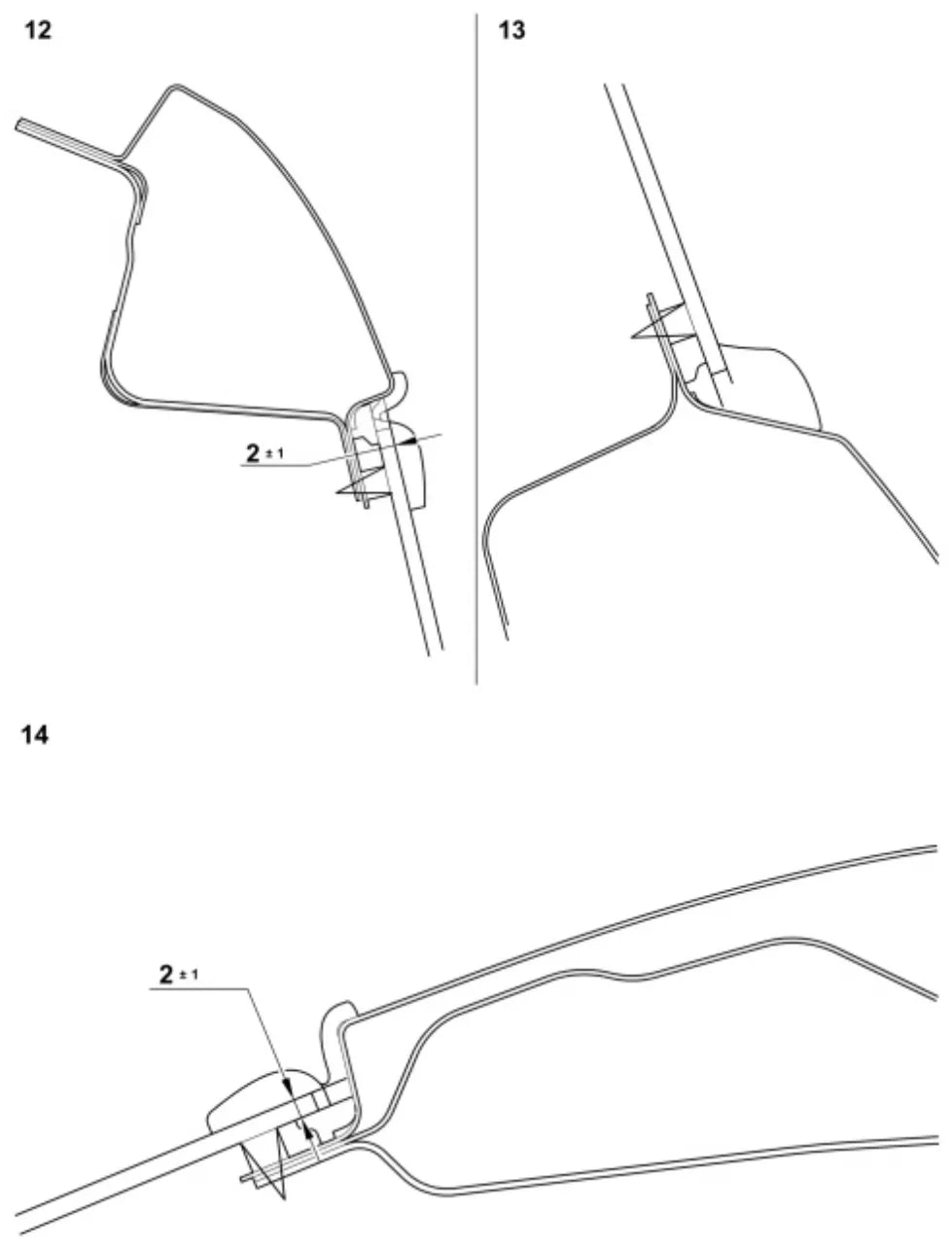

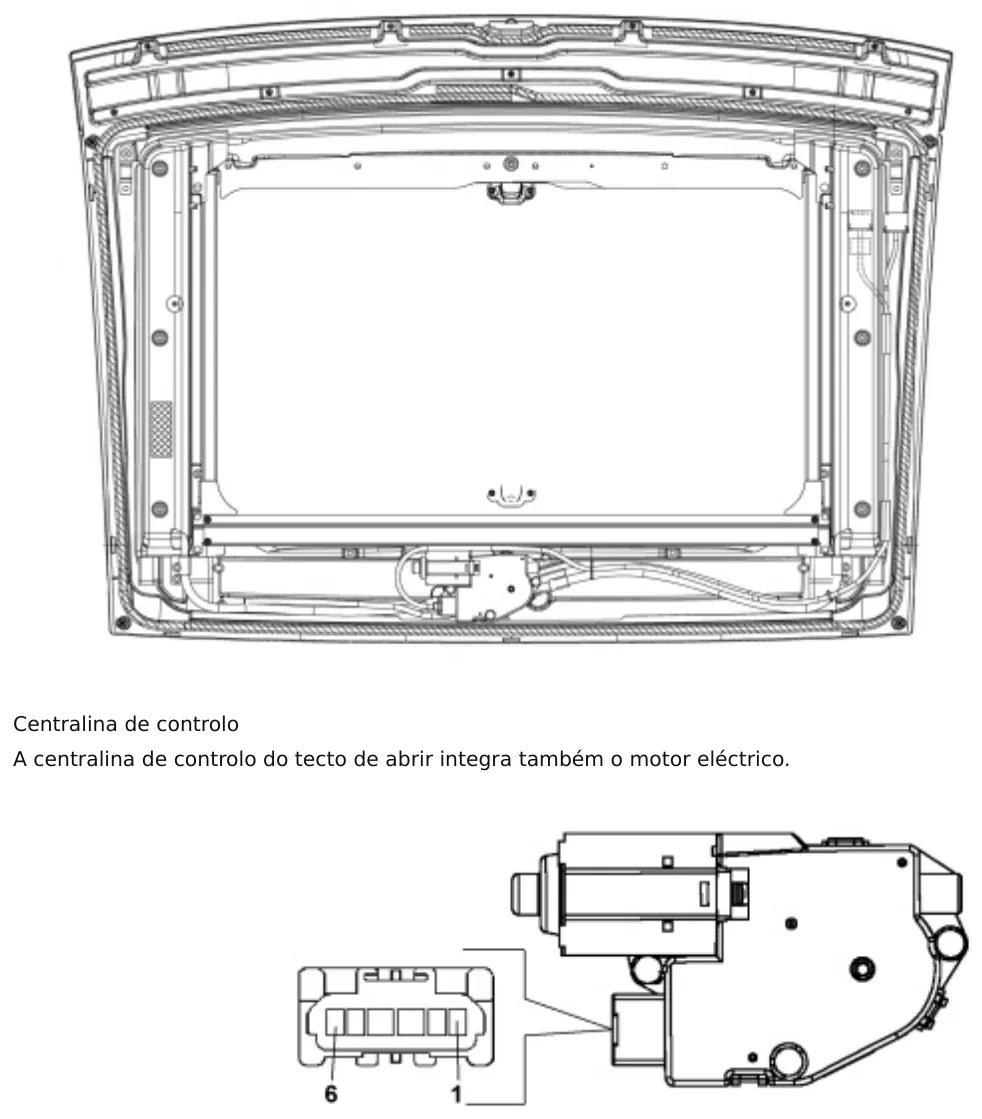

- O volume de oficina traz 4.569 páginas: dados de construção, desmontagem, remontagem e regulagens.

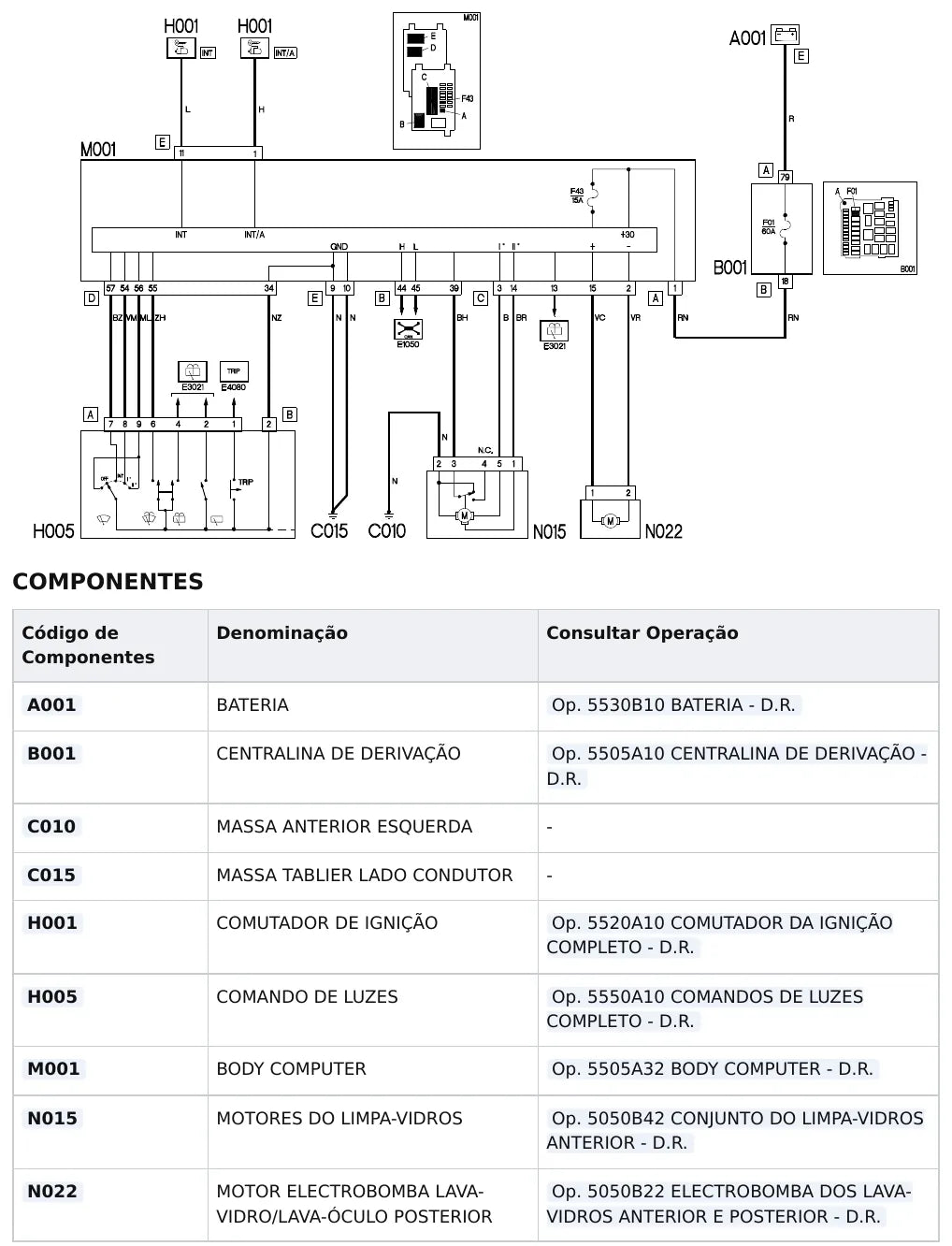

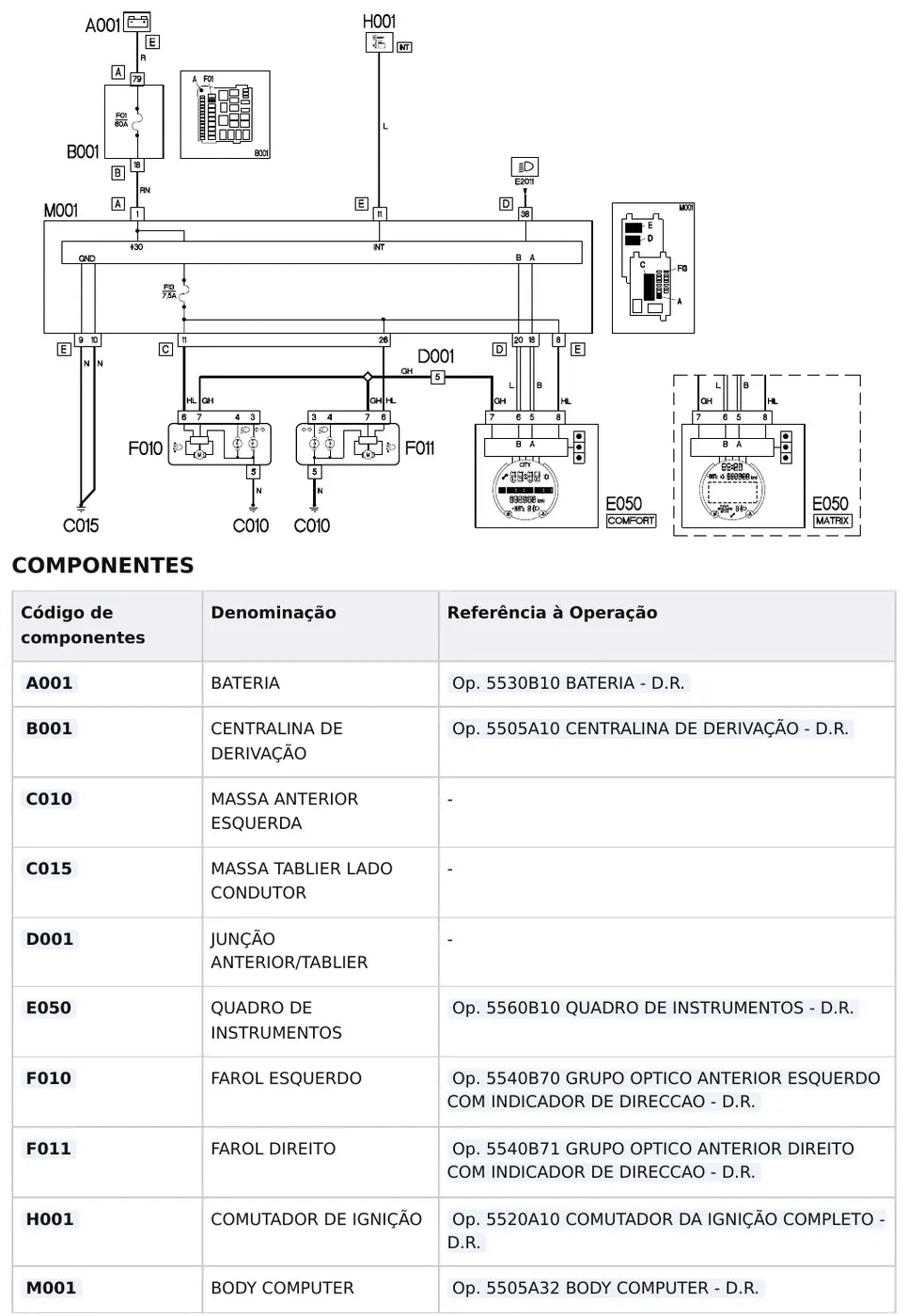

- O volume de diagramas traz 640 páginas de esquemas elétricos, localização de componentes e pinagem de conectores.
- Os desenhos são vetoriais: dá para ampliar o esquema na tela sem perder nitidez.
- É o volume europeu original: o texto está em português de Portugal — travões são os freios, cablagem é o chicote e óculo é o vidro traseiro.
O que este manual cobre
- Motor — Motor E Grupo Motopropulsor, Suportes Grupo Motopropulsor, Bloco Do Motor
- Embraiagem — Mecanismos Da Embraiagem, Comandos Desinserção Da Embraiagem, Conjunto Embraiagem Completo
- Caixa de velocidades — Caixa De Vel. Mecânica Com Diferencial, Comandos Externos Caixa Mecânica, Braçadeira De Junção Caixa Mecânica/Motor
- Ponte e semi-eixos — Ponte Anterior, Semi-Eixo Completo Com Juntas (Uma) Esq. Ou Dir
- Travões — Travões De Disco, Sistema Hidráulico Dos Travões, Sistema Antibloqueio Das Rodas (A.B.S
- Suspensões e rodas — Suspensão Anterior, Suspensão Posterior, Cubos Das Rodas E Rodas
- Direcção — Comando Da Direcção E Tirantes, Dispositivo Electrocomando Da Direcção, Dispositivo
- Climatização — Caixa E Componentes Condicionador Do Ar, Lava-Vidros E Lava/Limpa-Faróis, Caixa E Componentes Do Ar Condicionado
- Instalação eléctrica — Circuitos Eléctricos Dos Instrumentos/Indicadores, Ligação Do Motor, Arranque Do Motor
- Carroçaria — Cava Da Roda Suplementar Anterior Esquerda, Cava Da Roda Suplementar Anterior Direita, Assento Banco Único Posterior
- Desmontagem e remontagem — Desmontagem Remontagem, D.R. Do Pára-Choques Anterior, D.R. Conjunto Frontal-Extremidades
- Manutenção programada — Óleo Do Motor E Filtro, Sistema Hidráulico Travões - Purga Do Ar, Óleo Da Caixa De Velocidades Mecânica
- Diagnóstico — Sistema De Refrigeração Do Motor - Teste De Vedação, 3 Refrigeração Do Refrigeração Do Motor, Filtro De Resultado
O que os diagramas elétricos trazem
- Gestão Electrónica De Motores A Gasolina
- Gestão Electrónica Dos Motores Diesel
- Arranque E Recarga
- Arrefecimento Do Motor
- Alimentação
- Massas
- Linhas De Ligação CAN
- Luzes De Presença/De Matrícula
- Regulação Dos Espelhos Retrovisores
- Esp
- Air Bag
- Code
Por que vale a pena
- Cada operação vem na sequência que a fábrica manda seguir, com os binários de aperto e as folgas de montagem no lugar onde você precisa deles.
- Os limites de desgaste estão tabelados peça por peça, então dá para decidir entre recuperar e substituir sem chutar.
- O diagnóstico é organizado por sintoma: você entra pelo defeito que o carro apresenta e sai no componente a testar.
Para quem é
- Eletricista automotivo que trabalha com multiplexado e precisa do esquema certo do chicote.
- Retificador e mecânico de motor que precisa das medidas e tolerâncias originais.
- Proprietário que faz a própria manutenção e quer seguir o procedimento correto.
Perguntas frequentes
Qual a diferença entre as duas opções?
O Manual de Oficina completo tem 4.569 páginas e já inclui a parte elétrica. A opção Só diagramas elétricos é o volume separado de 640 páginas, para quem só precisa da parte elétrica.
O PDF permite busca por texto?
Sim. O texto é pesquisável, então dá para procurar o nome do componente ou o código da operação.
Serve para a minha versão?
O documento cobre 1.2 8V 69 CV, 1.4 16V 100 CV e 1.3 Multijet. Confira a sua motorização nessa lista antes de comprar.
Como recebo o arquivo?
O download fica disponível logo após a confirmação do pagamento, no seu e-mail e na página do pedido.
