MANUAL DE MANUTENÇÃO EIXO MTL 3065 3070 ZF

Especificações

O Manual de Reparação ZF MT-L 3065/3075 II é o documento técnico oficial em PDF, com 91 páginas em inglês. É o material que a fábrica publica — as mesmas figuras, os mesmos códigos e a mesma organização que o técnico da rede usa.

Manual de reparação dos eixos ZF Multitrac MT-L 3065 II e MT-L 3075 II, publicação 5871 523 002 da ZF Passau, 4ª edição de 2007/10 sobre o nível de projeto 2005/11. As 91 páginas em inglês trazem desmontagem e montagem da saída e do freio, com ajuste de folga axial do eixo solar e teste de vazamento, e do diferencial e entrada, com posição do pinhão, torque de rolamento, backlash e contato do dentado Gleason. Contempla três execuções de diferencial: D-1200, DHL-1200 com bloqueio de 100% e o autoblocante DZ-1200.

Destaques deste material

• Atende os eixos ZF Multitrac MT-L 3065 II e 3075 II, publicação 5871 523 002 da ZF Passau GmbH.
• Repair Manual (manual de desmontagem e montagem) na 4ª edição, 2007/10, sobre nível de projeto 2005/11
• Remete às instruções de lubrificação e manutenção ZF nº 5871 523 901 e à lista de lubrificantes ZF TE-ML 05
• Traz procedimentos de ajuste de contato do dentado Gleason, torques de aperto e medição do desgaste do freio
• Cobre três execuções de diferencial: D-1200, DHL-1200 (com bloqueio, incluindo teste de estanqueidade do bloqueio 100%) e o autoblocante DZ-1200

O que este manual cobre

• Preface / General and important information on labor safety

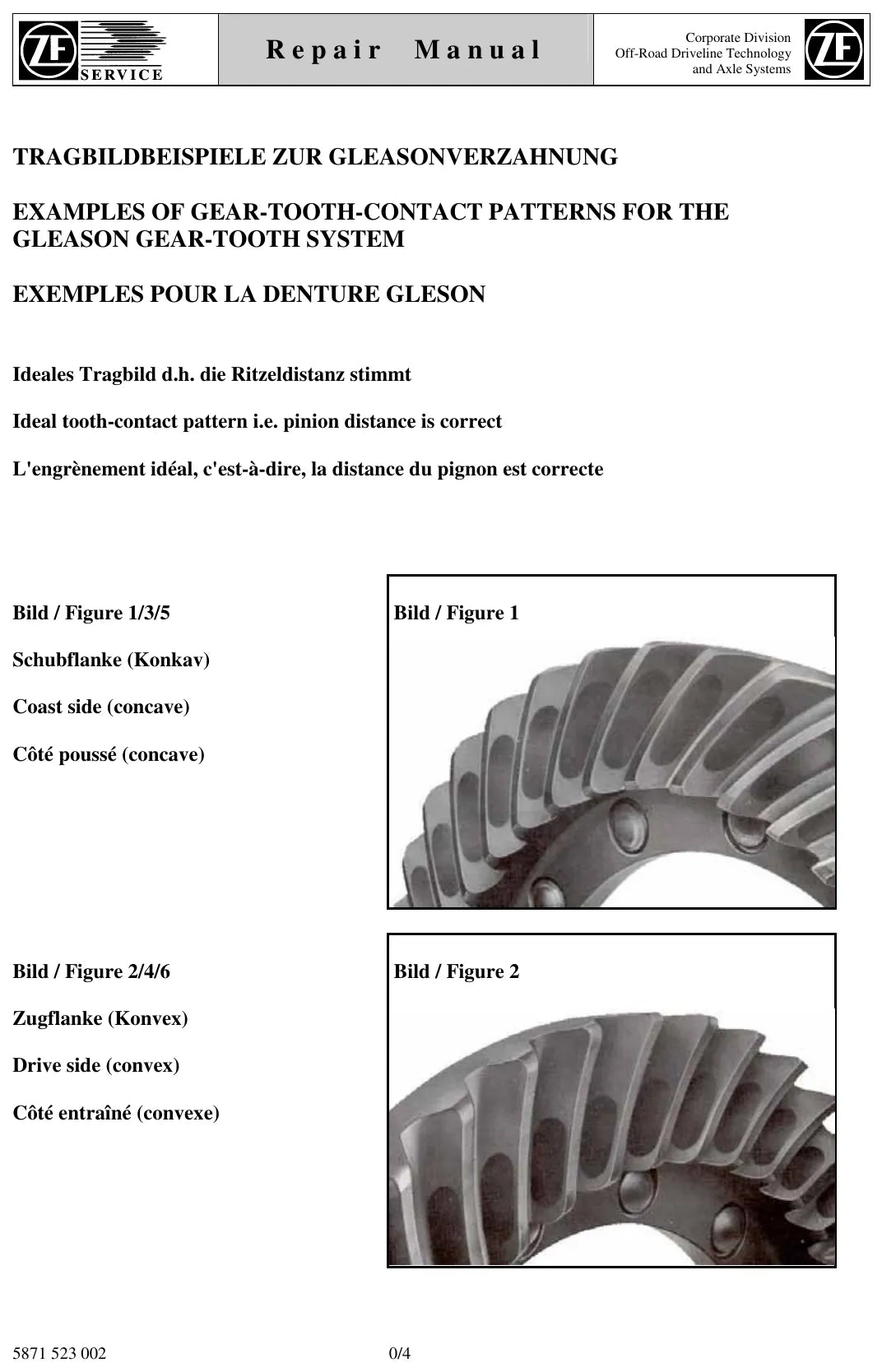

• Examples of gear-tooth contact patterns for the Gleason gear tooth system
• Labeling of identification plate and information on spare parts ordering
• Conversion table / Denomination of standard dimensions / Tightening torques for screws
• Brake wear measurement

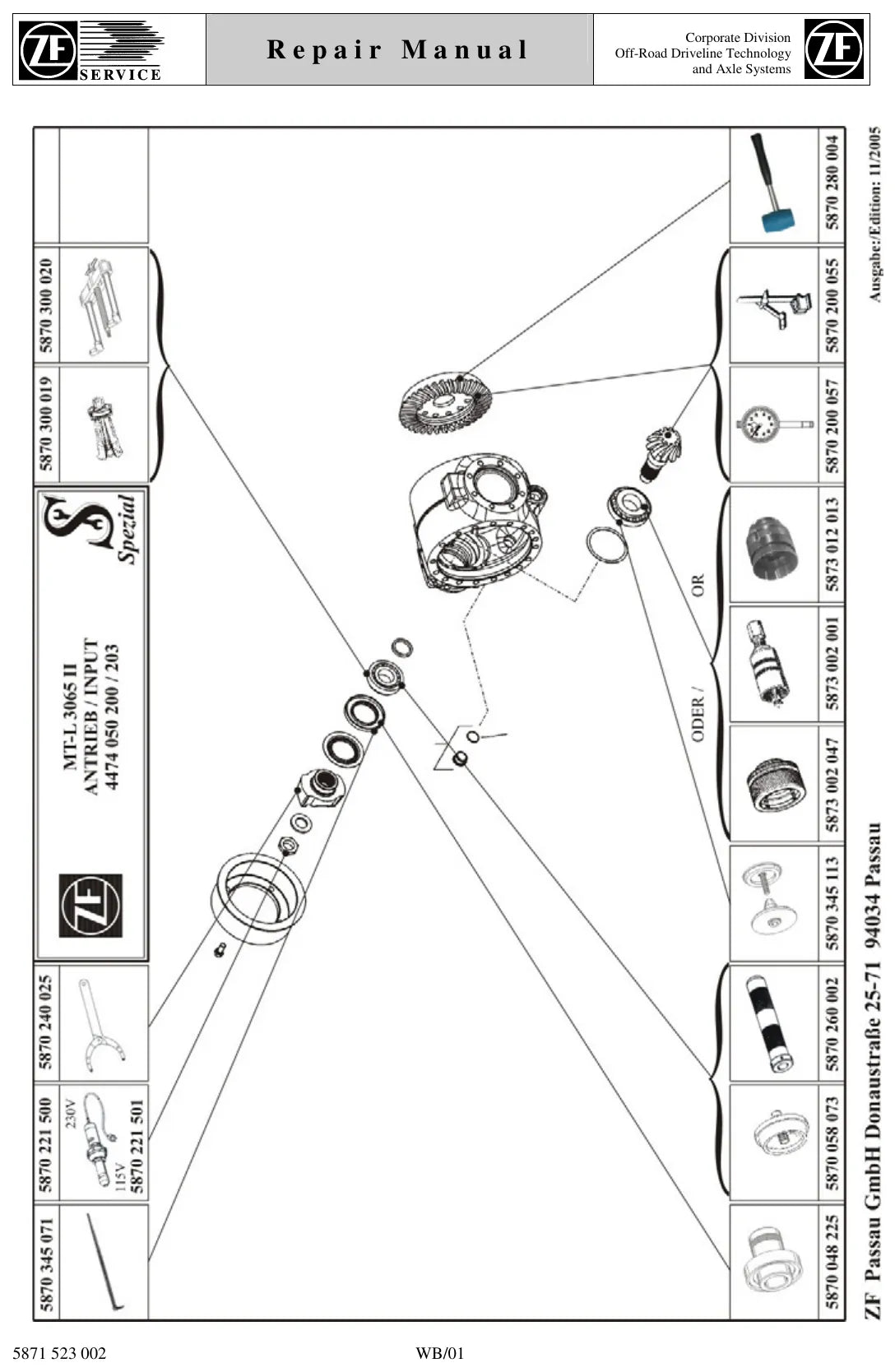

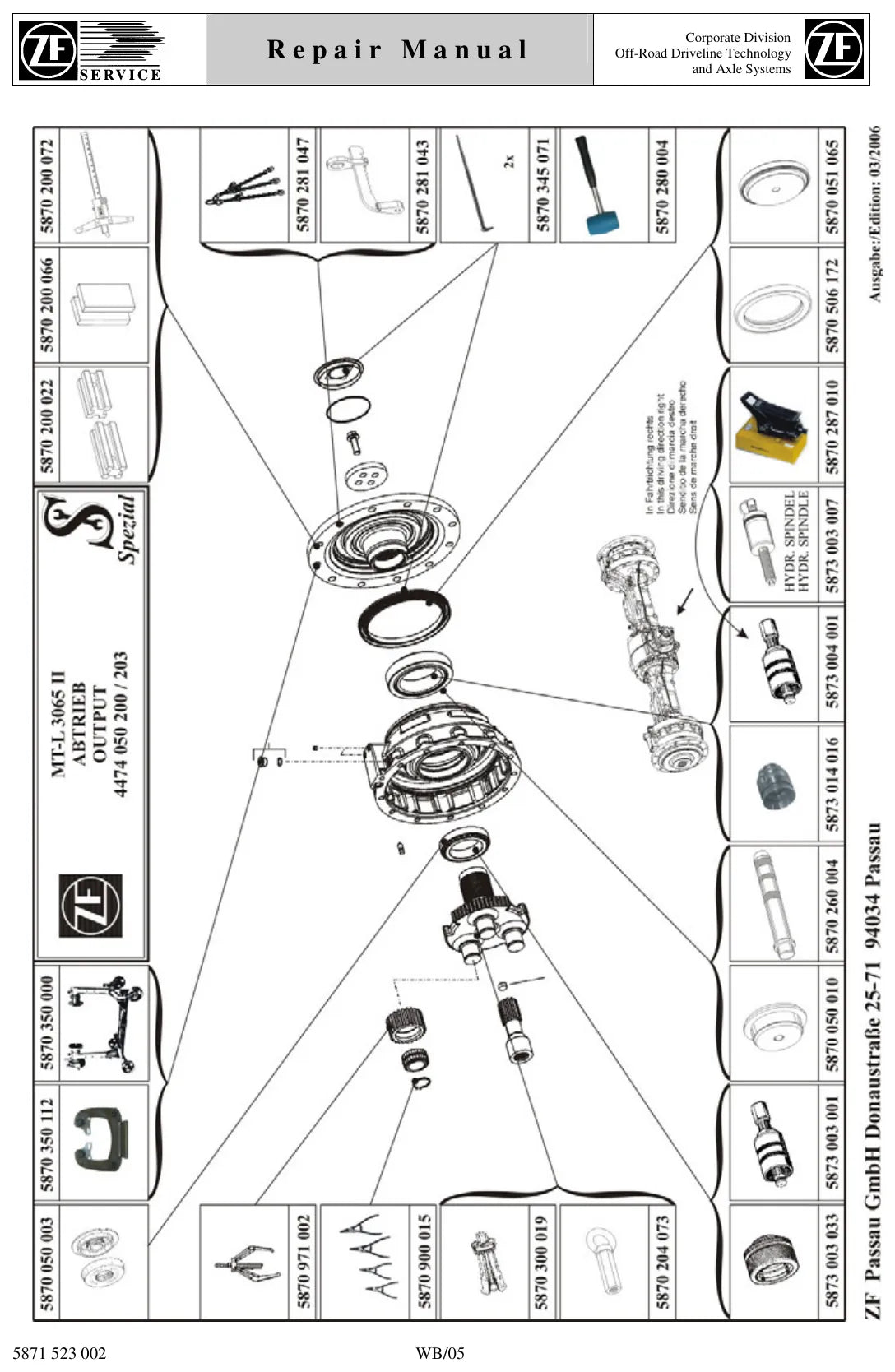

• List of tools (special tools required) e Illustrated tables

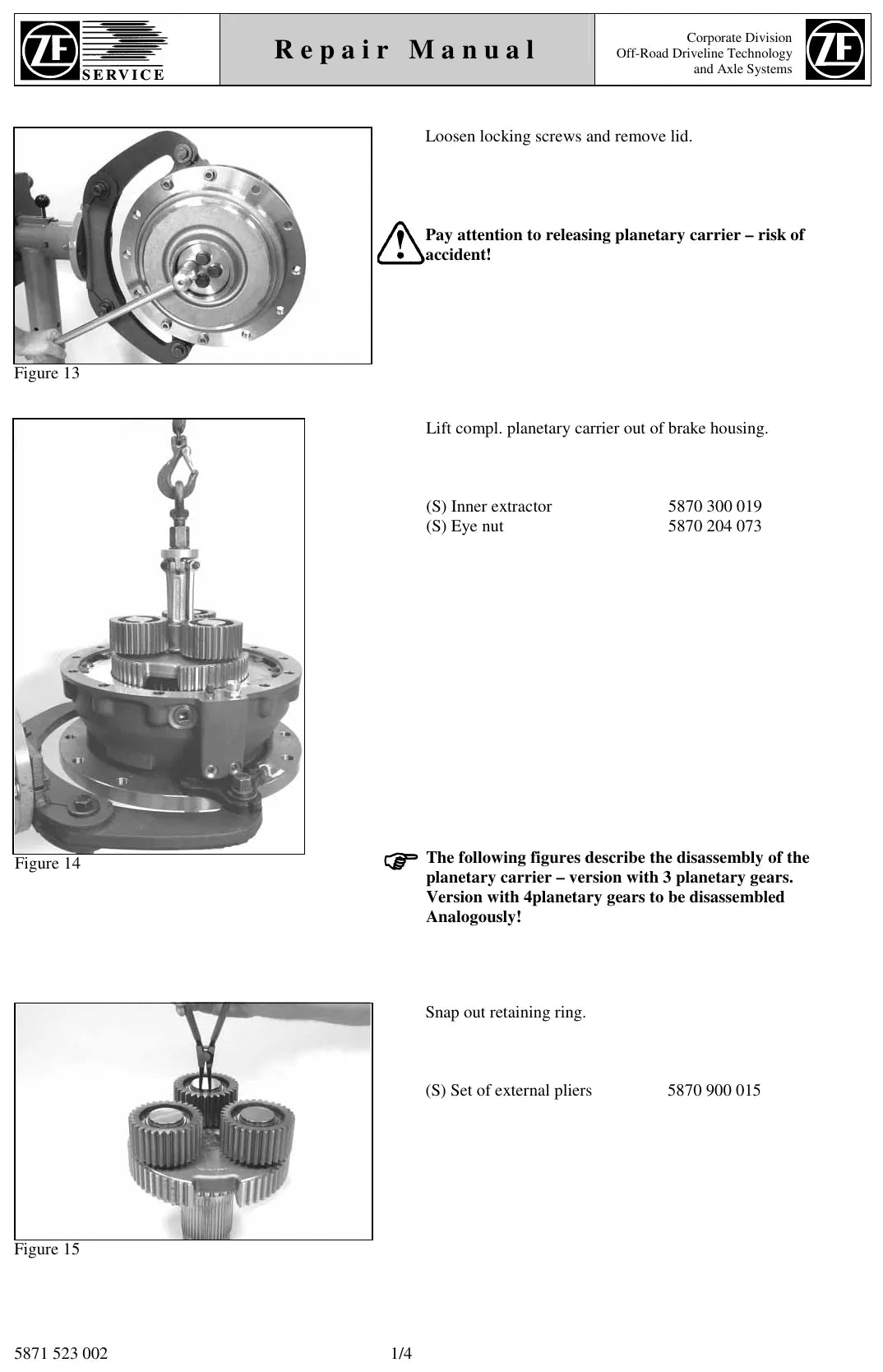

• 1. Disassembly – Output/Brake (incl. replacement combi seal ring)
• 2. Reassembly – Output/Brake (ajuste de folga axial do eixo solar e teste de vazamento do freio hidráulico)
• 3. Disassembly – Differential/Input (versões D-1200 e DHL-1200)
• 4. Reassembly – Differential/Input (posição do pinhão, torque de rolamento, backlash e contato do par cônico)
• 4.2.2.1 Adjustment of disc clearance of differential lock for DHL-1200
• 4.3 Shaft seal / input flange; 4.4 Pivot bearing; 4.5 Oil dipstick, drain plugs and breather valve
• 5. Limited slip differential DZ-1200 (disassembly / reassembly)
• 6. Above-center pivot bearing (disassembly / reassembly)

Por que vale a pena

• Arquivo seu para sempre: baixa uma vez e consulta quantas vezes precisar, sem mensalidade.
• Serve para conferir orçamento de terceiro item por item antes de autorizar o serviço.
• Traz os procedimentos na sequência da fábrica, com os valores de torque e as folgas de montagem.
• Ajuda a decidir entre recuperar e substituir: os limites de desgaste estão no próprio manual.

Para quem é

• Compradores e almoxarifes que precisam identificar o componente antes de cotar.
• Instrutores e equipes de treinamento em manutenção de equipamentos.
• Oficinas especializadas em câmbio, eixo e transmissão.
• Frotistas de caminhão e ônibus que fazem revisão de transmissão.

Perguntas frequentes

Serve para a minha máquina?
Este exemplar cobre MT-L 3065 II, MT-L 3075 II, Diferencial D-1200, Diferencial DHL-1200 (bloqueio 100%), Diferencial autoblocante DZ-1200. Confira o modelo e o número de série na plaqueta; se o seu for outro, chame no WhatsApp (62) 99846-7503 que a gente confere antes da compra.

Como recebo o arquivo?
O download é liberado logo após a confirmação do pagamento, sem frete e sem espera. Dúvidas, chame no WhatsApp (62) 99846-7503.

Dá para imprimir só a parte que eu preciso?
Dá. É um PDF comum: você abre, acha o conjunto e imprime só aquelas páginas.

O arquivo é o documento oficial de fábrica?
É. Publicação Order no. 5871 523 002. Cada figura, cada código e cada referência vêm da publicação original da ZF.

O PDF é pesquisável?
É. O texto do PDF é selecionável, então dá para procurar pelo nome do conjunto ou pelo número da peça.
