Descrição
Especificações
- Marca: Clark
- Modelo(s): CY 60B (Modelo 1701638)
- Tipo de equipamento: Empilhadeira
- Documento: Manual de Manutenção e Peças
- Páginas: 562
- Idioma: Inglês
- Formato: PDF Digital
- Série/Ref.: Parts Book No. GX 114A1, Modelo 1701638, MIPR 0023-7-007005
O Manual de Manutenção e Peças Clark CY 60B (empilhadeira) é o documento técnico oficial em PDF, com 562 páginas em Inglês e vistas explodidas de todos os conjuntos com os números originais de fábrica, para identificar e comprar a peça certa sem erro. Ferramenta essencial para oficinas, revendas, frotas e colecionadores que trabalham com empilhadeira Clark CY 60B, reduzindo tempo de parada e evitando compra errada.
Destaques deste material
- ✅ Empilhadeira CLARKLIFT modelo CY 60B — capacidade nominal de 6.000 lbs a 24" de centro de carga (ratings alternativos de 4.550 lbs a 36" e 3.610 lbs a 48"); altura máxima de mastro 168"
- ✅ Motor Continental F-227, 6 cilindros, cabeçote em L; transmissão automática Hydratork de 2 velocidades com conversor de torque; direção hidráulica assistida; freios a disco hidráulicos
- ✅ Parts Book No. GX 114A1, Modelo 1701638
- ✅ Documento de 562 páginas reúne três seções internas: Manual do Operador (especificações, lubrificação e localização de falhas), Manual Mestre de Manutenção (overhaul do motor Continental, pneus e cilindros hidráulicos) e Catálogo Ilustrado de Peças com índice alfabético completo (A a W)
- ✅ Mesmo prefixo de catálogo 'GX114A' aparece também no arquivo 1671495_CY6044.pdf deste lote (modelo CY 6044, Parts Book GX 114A) - parecem ser catálogos irmãos da mesma série GX114A, com sufixos diferentes para modelos distintos
Grupos e Sistemas de Peças Cobertos
- Especificações Dimensionais e Técnicas — capacidade, dimensões, motor Continental F-227, transmissão Hydratork, sistema hidráulico, direção e freios
- Localização do Número de Série da Máquina e do Mastro (Plates 9474/9475)
- Operação — Controles Gerais, Indicadores de Instrumentos, Instruções de Partida, Precauções de Segurança
- Lubrificação e Manutenção Preventiva — cronograma por intervalos de 8, 100, 500 e 1000 horas, com ilustrações de localização de componentes
- Guia de Localização de Falhas (Trouble Shooting Guide) — Motor, Sistema de Combustível, Sistema de Arrefecimento, Ignição, Motor de Partida, Eixo e Direção, Freios, Sistema Hidráulico, Transmissão/Conversor/Adaptador de Eixo
- Manual Mestre de Manutenção — Motores Continental Cabeçote em L: lubrificação, diagnóstico de ruídos e batidas, reparo de cabeçote e bloco
- Manual Mestre de Manutenção — Montagem e Desmontagem de Pneus e Aros (procedimentos e precauções de segurança)
- Manual Mestre de Manutenção — Overhaul de Cilindros Hidráulicos (tilt, gaxetas/O-rings, kits de vedação)
- Catálogo Ilustrado de Peças — Índice Alfabético Geral (INDEX C60B), de A a W, remetendo a todas as seções de peças
- Peças — Motor Curto (Short Engine Assembly), Cabeçote, Bloco do Motor, Virabrequim, Comando de Válvulas, Bomba de Óleo
- Peças — Sistema Elétrico: Gerador e Escovas, Motor de Partida, Distribuidor, Luzes, Chicote Elétrico
- Peças — Sistema Hidráulico: Bombas, Válvulas, Cilindros de Elevação/Tilt/Direção, Linhas e Mangueiras
- Peças — Direção: Caixa de Direção (Steering Gear), Ligações, Eixo de Direção
- Peças — Mastro (Upright), Carro Porta-Garfos (Lift Carriage), Garfos, Correntes, Transmissão e Diferencial
Por Que Vale a Pena
- ✅ Localiza a peça certa pelo número original de fábrica

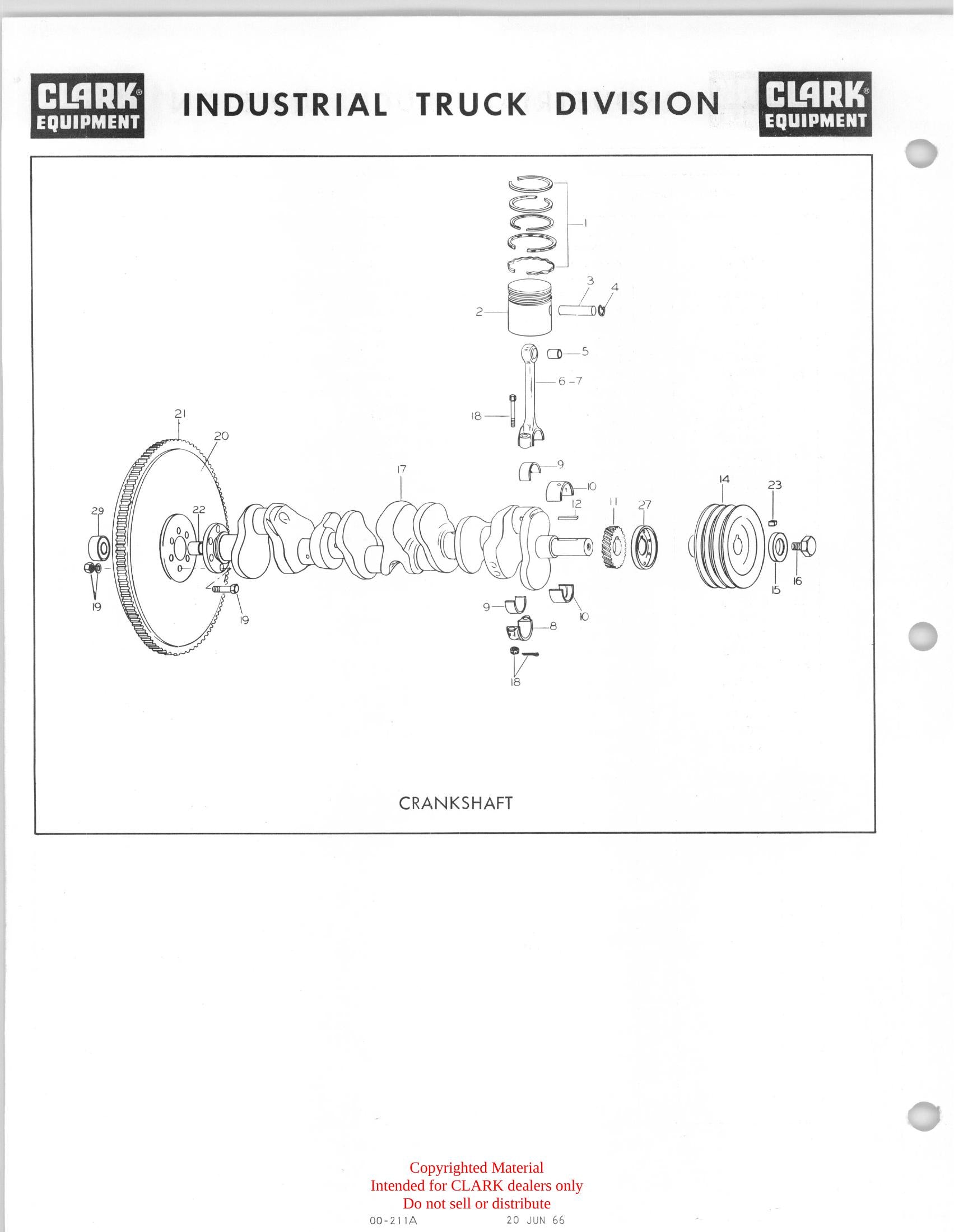

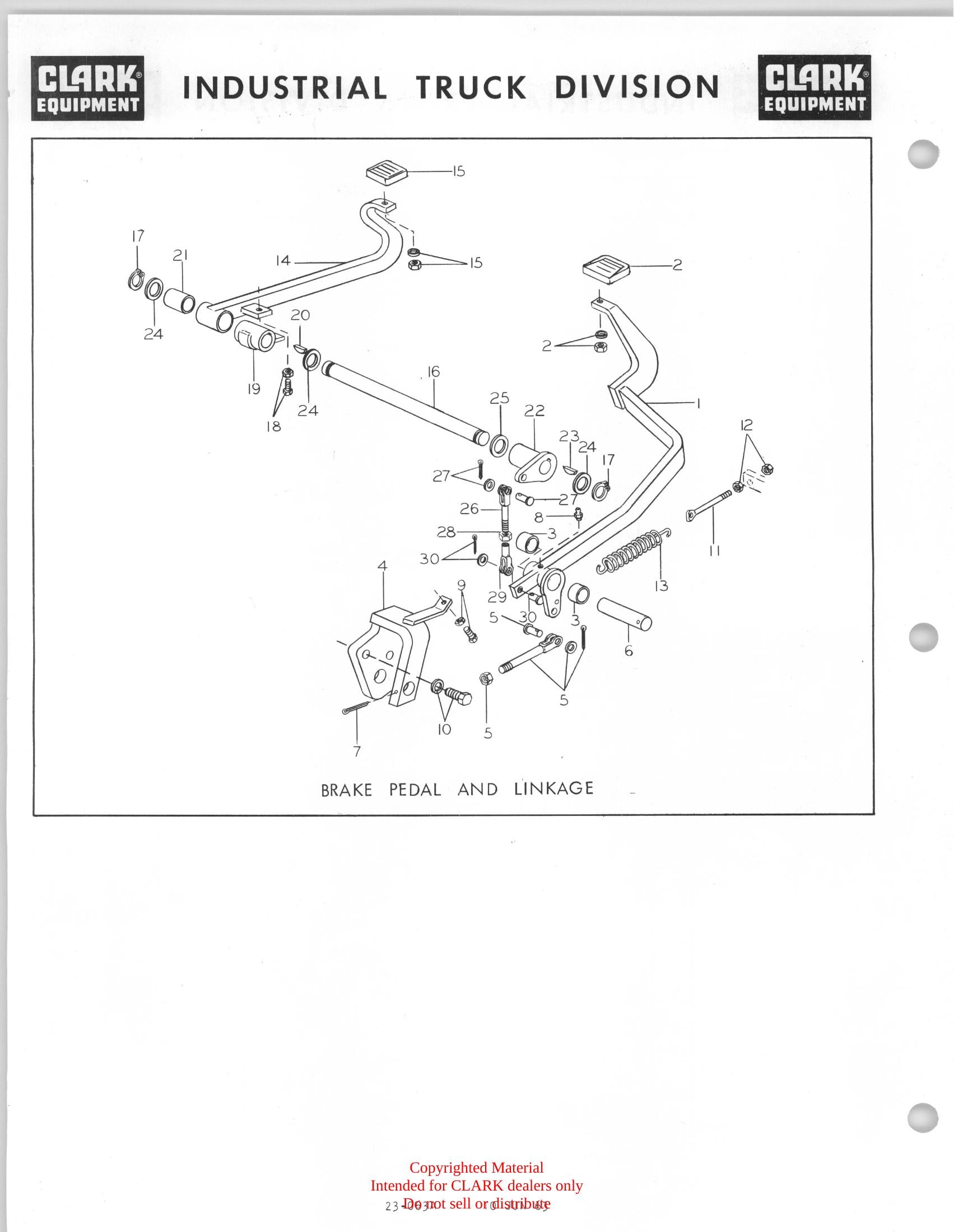

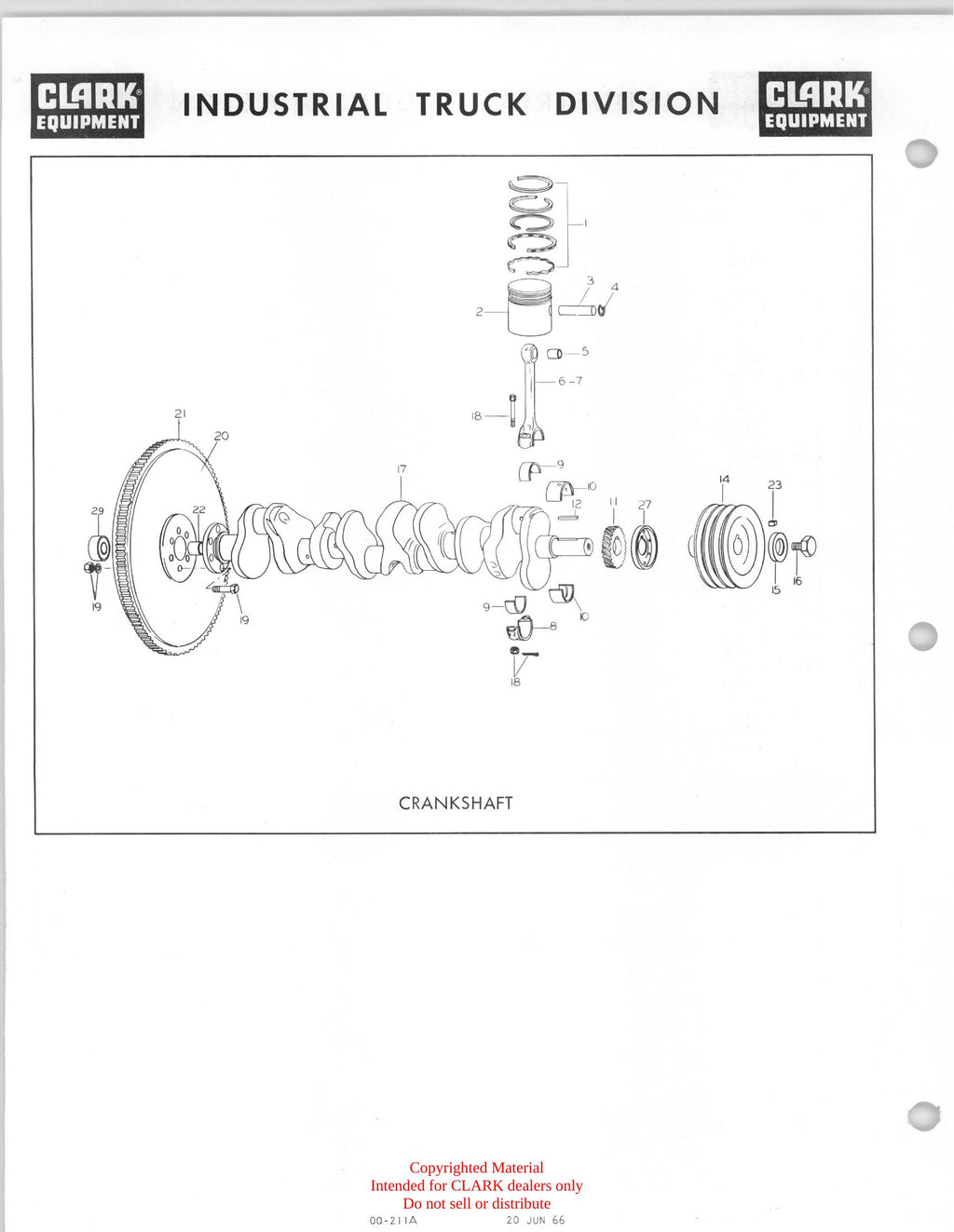

- ✅ Vistas explodidas e diagramas de montagem dos grupos
- ✅ Evita compra de peça errada e retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para Quem é
Mecânicos e oficinas especializadas em empilhadeiras Clark antigas, colecionadores de equipamentos militares
Perguntas Frequentes
Qual o idioma e como recebo?
Idioma: Inglês. Entrega 100% digital — você recebe o PDF em minutos por e-mail ou WhatsApp após a confirmação do pagamento.
Serve para qual máquina?
Clark CY 60B (empilhadeira).
É o documento completo?
Sim, são 562 páginas, o material oficial em PDF.
Garantias e Suporte
- 🔒 Pagamento 100% seguro
- ⚡ Entrega imediata
- ♾️ Acesso vitalício
- 🔄 Reentrega gratuita
- 💬 Suporte por WhatsApp (62) 99846-7503 / contato@catalogoeservico.com.br
