O Manual de Diagnóstico Yale ERP15-20VT, ERC22-35VG e ERP22-35VL das séries G807, A968, A976, A969, A955, A985, B888 e A938 é o documento técnico em PDF, com 1.160 páginas em espanhol, que decifra os códigos de falha da empilhadeira elétrica contrabalançada. Edição de 2019, publicação 524319521 (9000 YRM 1377), com fluxograma de teste, valores de referência e diagramas de fiação por código.
Destaques deste material
- Edição de 2019, a mais recente da publicação Yale nº 524319521, série 9000 YRM 1377.
- Oito famílias de empilhadeira elétrica entram no mesmo volume de 1.160 páginas: ERC22-35VG (A968), ERC16-20VA (A969), ERP22-35VL (A976), ERP16-20VF (A955), ERP40-50VM (A985), ERP15-20VT (G807), ERP13VC e ERP15VC (B888) e ERC40-55VH e ERC50VHS (A938).

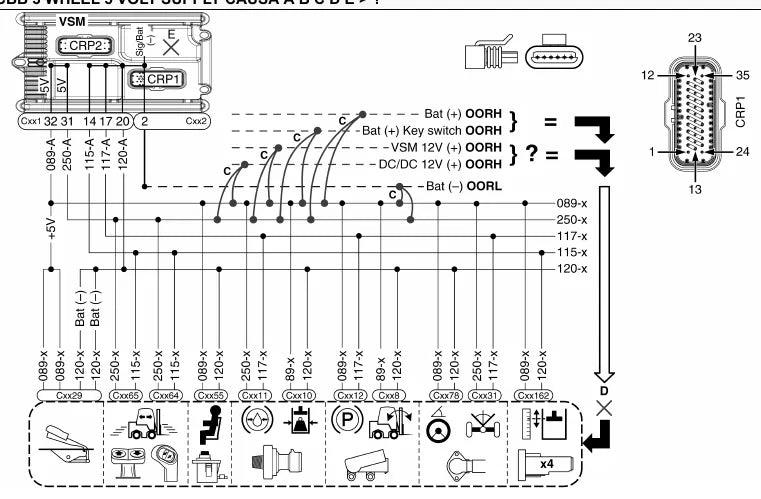

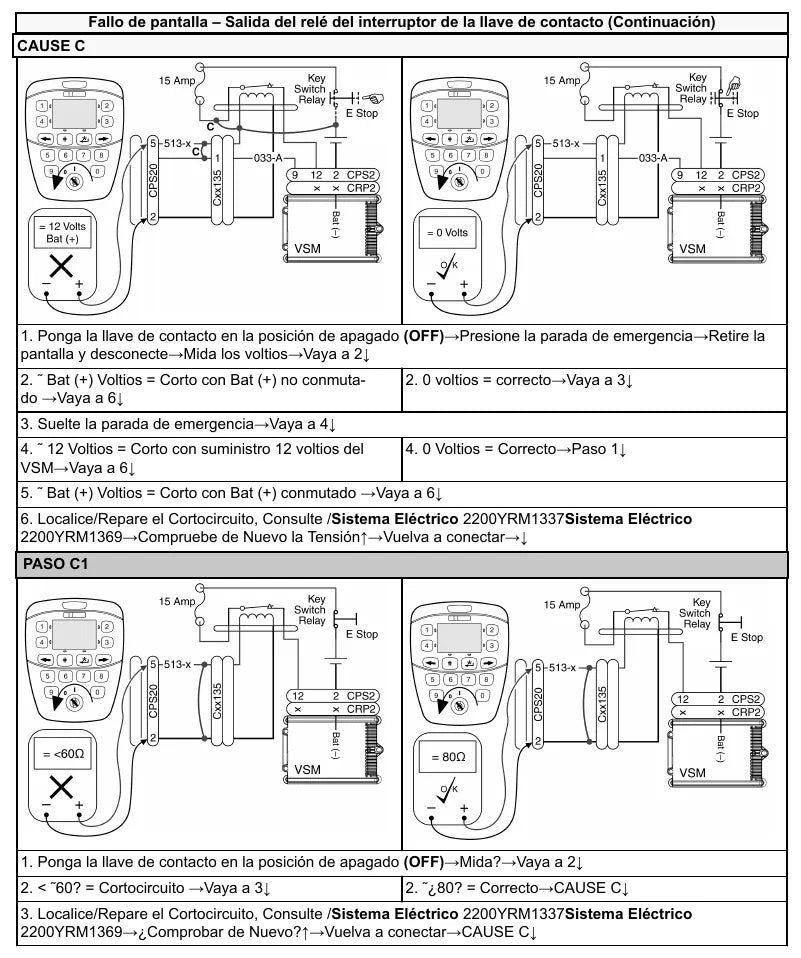

- Centenas de códigos DTC do sistema elétrico, cada um com fluxograma de teste, valor de referência e diagrama de fiação.
- Tabelas de tensão de bateria de 36 V, 48 V, 72 V e 80 V, com os limites OORL e OORH usados na leitura das medições.
- Sintomas observados de tração, hidráulica, direção e mastro completam o diagnóstico onde não há código no display.
- Traz ainda os ícones do display e a lista de abreviaturas, para interpretar o que o painel mostra ao operador.
O que este documento cobre
- Procedimentos de diagnóstico operativo e verificação operacional
- Motor de tração - princípios de funcionamento
- Sistema elétrico - dados gerais de manutenção e diagnóstico
- Tabela de códigos de diagnóstico de problema (DTC)
- Sistema elétrico - princípios de funcionamento
- Sistema elétrico - códigos de diagnóstico de problema
- Sistema elétrico - sintomas observados
- Sistema elétrico - ícones e gráficos
- Árvore de transmissão e unidade de tração - princípios e códigos de falha

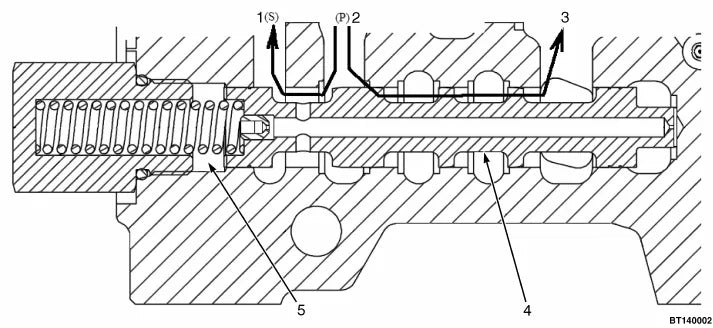

- Sistemas hidráulicos - princípios de funcionamento
- Sistemas hidráulicos - sintomas observados da bomba de engrenagens
- Sistemas hidráulicos - verificações e ajustes da bomba de engrenagens
- Compartimento do operador - princípios de funcionamento
- Extremidade dianteira (mastro) e chassi - princípios e sintomas observados
Por que vale a pena
- O código que acende no display ganha significado: a tabela DTC diz o que a Yale registrou para aquele número.

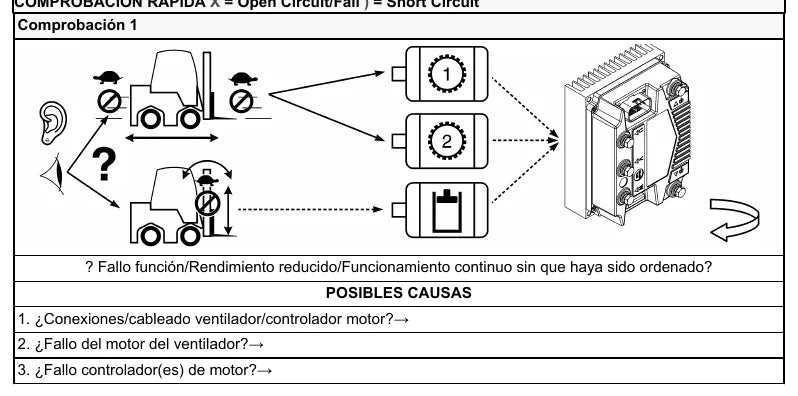

- A árvore de decisão por sintoma leva o técnico do comportamento da máquina até o ponto onde a medição deve ser feita.
- Para cada falha há a reação esperada da empilhadeira e o caminho de correção, com valores de referência para comparar.
- Trocar módulo, contator ou sensor no chute sai caro em máquina de 48 V a 80 V; aqui a peça só é substituída depois de comprovada.
- O tempo de máquina parada cai porque o atendimento começa pelo teste correto, com o diagrama de fiação do próprio código em mãos.
Para quem é
- Mecânicos e eletricistas de empilhadeira elétrica Yale das linhas ERC e ERP.
- Oficinas de movimentação de carga que recebem máquina com código de falha no painel.
- Locadoras com frota Yale de séries variadas e tensões de 36 V a 80 V.
- Técnicos de manutenção de armazém que precisam liberar o equipamento no mesmo turno.
Perguntas frequentes
Como descubro se a minha empilhadeira está neste manual?
A placa de identificação traz o código de série do truck. Se for A968, A969, A976, A955, A985, G807, B888 ou A938, a sua máquina está coberta por este volume.
O manual explica os códigos que aparecem no display?
Sim. A tabela de códigos de diagnóstico de problema (DTC) traz cada código com o fluxograma de teste, os valores de referência e o diagrama de fiação correspondente.
Quanto tempo leva para receber?
Nenhum. A entrega é por download imediato depois da confirmação do pagamento, e o PDF pode ser aberto no celular ao lado da empilhadeira.
Está em espanhol?
Sim, idioma técnico da edição para a América Latina. Alguns trechos das árvores de falha permanecem em inglês, como saíram da publicação original da Yale.
