Descrição
Manual de Serviço Câmbio Automático Mitsubishi R4A5, V4A5 e V5A5 — arquivo PDF com 148 páginas em Português, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas do sistema de controle hidráulico e eletrônico.
Cobre as transmissões automáticas Mitsubishi nas variantes R4A5, V4A5 e V5A5. Inclui procedimentos completos de desmontagem e montagem de todos os grupos internos, diagramas do sistema de controle hidráulico e eletrônico (T/A-ECU), tabelas de torque com valores exatos por ponto de aperto e tabela de seleção de placas de pressão por medição de jogo. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Mitsubishi
- Modelo: R4A5, V4A5 e V5A5
- Tipo: Câmbio Automático
- Páginas: 148
- Tamanho: 10,3 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Variantes: R4A5, V4A5, V5A5
Procedimentos e Sistemas Cobertos

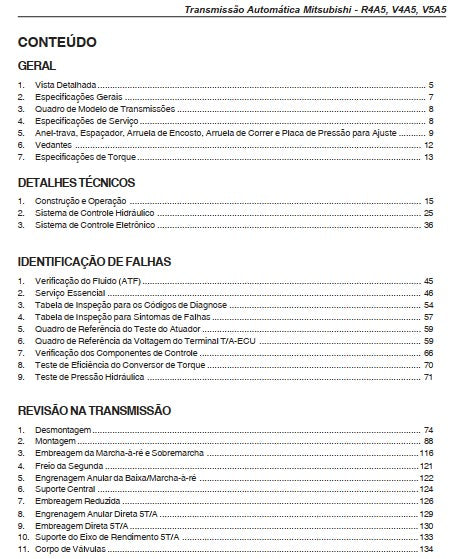

Geral: Vista Detalhada, Especificações Gerais, Quadro de Modelo de Transmissões, Especificações de Serviço, Anel-trava, Espaçador, Arruela de Encosto, Arruela de Correr e Placa de Pressão para Ajuste, Vedantes, Especificações de Torque.
Detalhes Técnicos: Construção e Operação, Sistema de Controle Hidráulico, Sistema de Controle Eletrônico.
Identificação de Falhas: Verificação do Fluido (ATF), Serviço Essencial, Tabela de Inspeção para os Códigos de Diagnose, Tabela de Inspeção para Sintomas de Falhas, Quadro de Referência do Teste do Atuador, Quadro de Referência da Voltagem do Terminal T/A-ECU, Verificação dos Componentes de Controle, Teste de Eficiência do Conversor de Torque, Teste de Pressão Hidráulica.

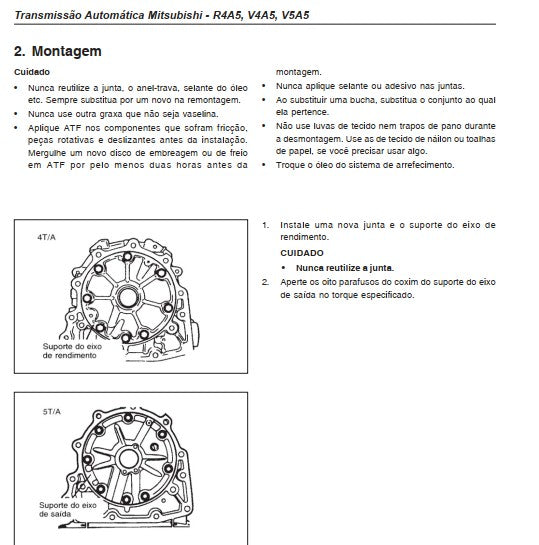

Revisão na Transmissão: Desmontagem, Montagem, Embreagem da Marcha-a-ré e Sobremarcha, Freio da Segunda, Engrenagem Anular da Baixa/Marcha-à-ré, Suporte Central, Embreagem Reduzida, Engrenagem Anular Direta ST/A, Embreagem Direta ST/A, Suporte do Eixo de Rendimento ST/A, Corpo de Válvulas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

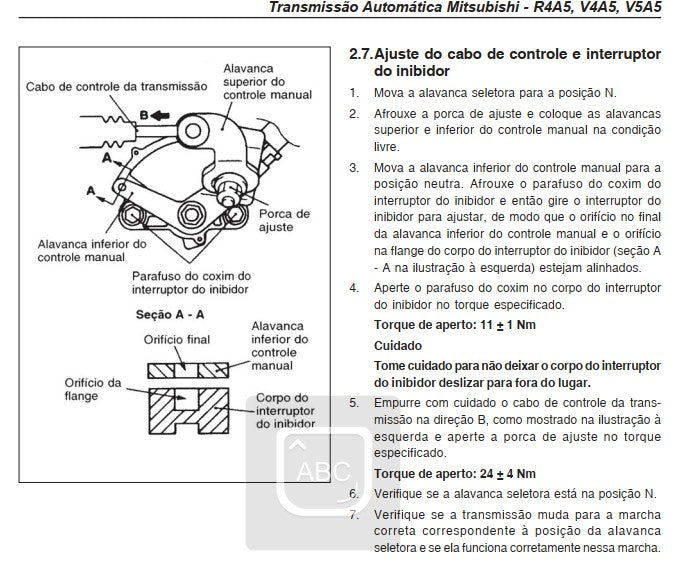

- Torque de aperto do coxim do interruptor do inibidor: 11 ± 1 Nm
- Torque de aperto da porca de ajuste do cabo de controle: 24 ± 4 Nm

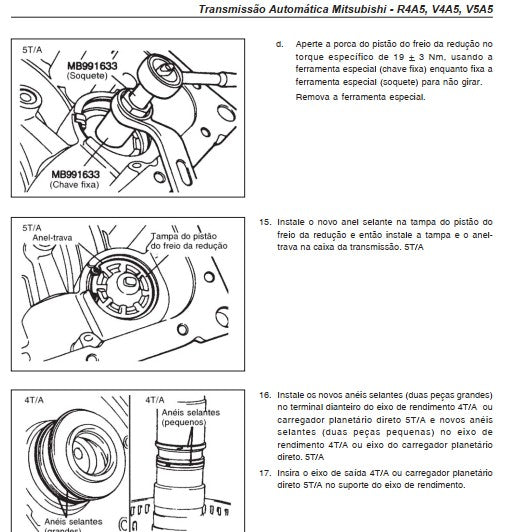

- Torque da porca do pistão do freio da redução: 19 ± 3 Nm

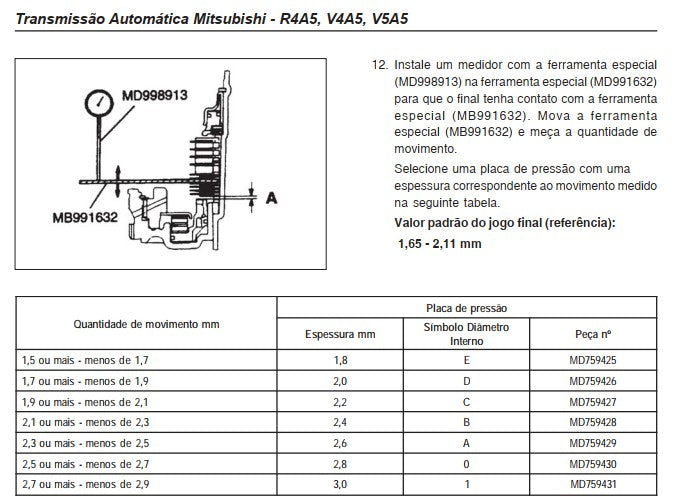

- Valor padrão do jogo final (referência): 1,65 – 2,11 mm
- Tabela de seleção de placas de pressão: 7 espessuras (1,8 a 3,0 mm), part numbers MD759425 a MD759431
Para Quem é Este Manual
Indicado para mecânicos automotivos, oficinas especializadas em Mitsubishi, técnicos de transmissão automática e eletricistas automotivos que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Para que serve este manual?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na transmissão.
O manual inclui tabela de códigos de diagnose da T/A-ECU?
Sim, contém Tabela de Inspeção para os Códigos de Diagnose e Quadro de Referência da Voltagem do Terminal T/A-ECU, permitindo diagnóstico eletrônico preciso por código.
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
