Descrição
Manual de Serviço Câmbio Automático CVT Honda Fit SWRA — arquivo PDF com 178 páginas em Português, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Manual referência MSJZBR — documento técnico específico para a Transmissão Automática CVT Honda Fit SWRA. Inclui diagramas completos dos circuitos elétricos, identificação de conectores e componentes, procedimentos fotográficos passo a passo para desmontagem e montagem de todos os grupos. Fluido recomendado: Honda ATF-Z1 genuíno, com capacidade de 3,2 L na troca e 5,4 L na desmontagem completa. Formato PDF pesquisável com índice navegável por seção e procedimento.
Especificações do Manual
- Marca: Honda
- Modelo: Fit — Transmissão CVT SWRA
- Tipo: Câmbio Automático CVT
- Páginas: 178
- Tamanho: 25,7 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Referência: MSJZBR
Procedimentos e Sistemas Cobertos

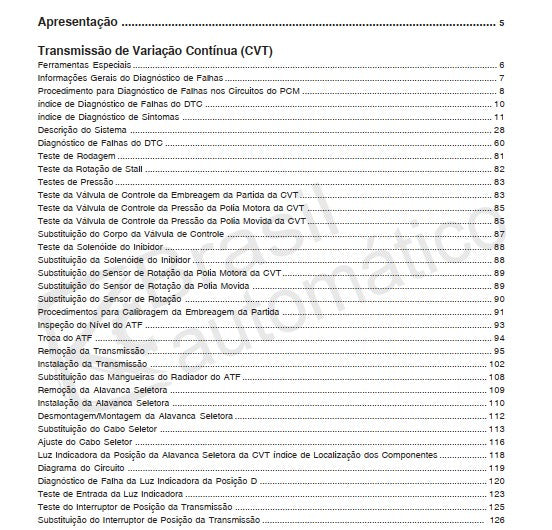

Diagnóstico e Testes da CVT: informações gerais do diagnóstico de falhas, procedimento para diagnóstico de falhas nos circuitos do PCM, índice de diagnóstico de falhas do DTC, índice de diagnóstico de sintomas, descrição do sistema, diagnóstico de falhas do DTC, teste de rodagem, teste da rotação de Stall, testes de pressão.

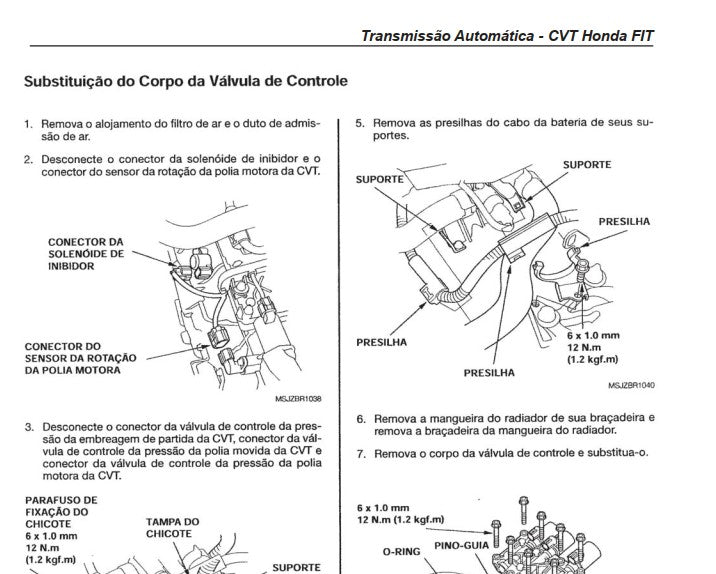

Válvulas, Solenoides e Sensores: teste da válvula de controle da embreagem da partida da CVT, teste da válvula de controle da pressão da polia motora da CVT, teste da válvula de controle da pressão da polia movida da CVT, substituição do corpo da válvula de controle, teste e substituição da solenoide do inibidor, substituição dos sensores de rotação da polia motora e polia movida da CVT, procedimentos para calibragem da embreagem da partida.

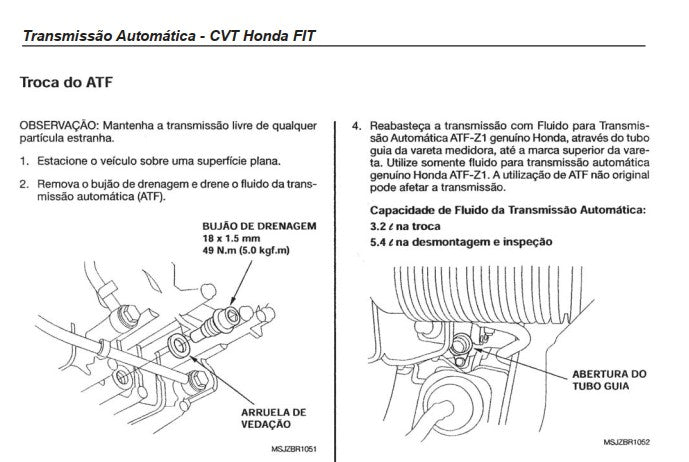

ATF e Transmissão: inspeção do nível do ATF, troca do ATF, remoção e instalação da transmissão, substituição das mangueiras do radiador do ATF.

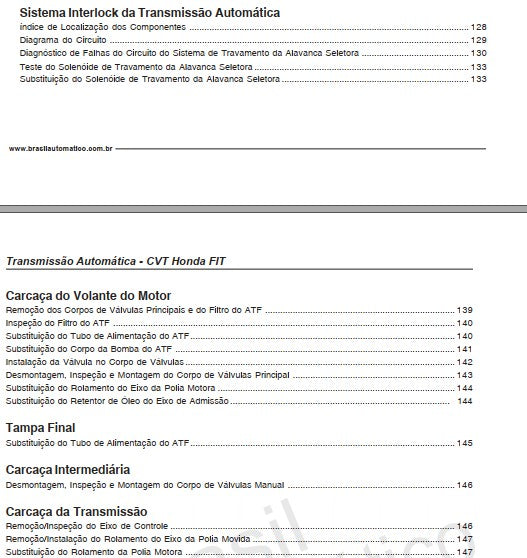

Alavanca Seletora e Sistema Interlock: remoção, instalação, desmontagem e montagem da alavanca seletora, substituição e ajuste do cabo seletor, luz indicadora da posição da alavanca seletora da CVT, diagnóstico de falha da luz indicadora da posição D, teste e substituição do interruptor de posição da transmissão, diagnóstico de falhas do circuito do sistema de travamento da alavanca seletora, teste e substituição do solenoide de travamento da alavanca seletora.

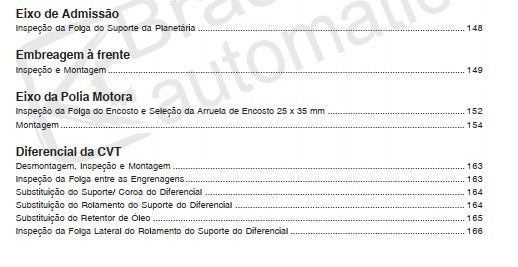

Componentes Internos: carcaça do volante do motor (corpos de válvulas principais, filtro do ATF, corpo da bomba do ATF, rolamentos e retentores), carcaça intermediária (corpo de válvulas manual), carcaça da transmissão (eixo de controle, rolamentos da polia movida), eixo de admissão (folga do suporte da planetária), embreagem à frente (inspeção e montagem), eixo da polia motora (folga do encosto e seleção de arruela 25 x 35 mm), diferencial da CVT (desmontagem, inspeção e montagem, folgas entre engrenagens, substituição do suporte/coroa, rolamentos e retentores).
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Bujão de drenagem do ATF: 48 N.m (5,0 kgf.m), rosca 18 x 1,5 mm
- Capacidade de fluido ATF na troca: 3,2 L
- Capacidade de fluido ATF na desmontagem e inspeção: 5,4 L
- Fluido obrigatório: Honda ATF-Z1 genuíno (ATF não original pode afetar a transmissão)

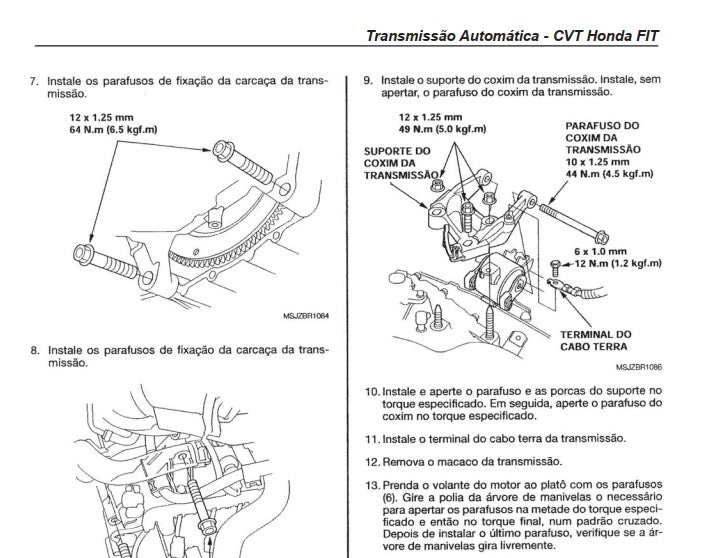

- Parafusos de fixação da carcaça da transmissão: 64 N.m (6,5 kgf.m), rosca 12 x 1,25 mm
- Parafuso do coxim da transmissão: 44 N.m (4,5 kgf.m), rosca 10 x 1,25 mm
- Parafusos de fixação do chicote: 12 N.m (1,2 kgf.m), rosca 6 x 1,0 mm
Para Quem é Este Manual
Indicado para mecânicos automotivos, oficinas especializadas em Honda, eletricistas automotivos e proprietários que realizam manutenção própria e precisam de procedimentos verificados.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que vou encontrar neste documento?
Trata-se do documento oficial do fabricante com instruções passo a passo para diagnóstico, desmontagem, montagem e ajustes de todos os sistemas.
O manual informa a capacidade e o fluido correto para a troca do ATF?
Sim. O manual especifica o uso exclusivo de Honda ATF-Z1 genuíno, com capacidade de 3,2 L na troca e 5,4 L na desmontagem completa da transmissão.
Ajuda a encontrar problemas?
Sim, contém seções específicas de solução de problemas com testes e verificações para cada sistema.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
