Manual de Reparação Câmbio Automático Jatco JF506-E (VW 09A / JA5A-EL)

Especificações

Com 125 páginas em português, este Manual de Reparação Jatco JF506-E / JA5A-EL / VW 09A reúne o passo a passo de reparo, as especificações de ajuste e o diagnóstico de falhas da transmissão.

Destaques deste material

• Parafusos de fixação do corpo de válvulas: 10 N.m
• Tampão de verificação do nível do fluido: 16,5 N.m
• Porca trava do parafuso de ajuste do servo de redução: 39 a 50 N.m
• Folga da engrenagem interna da bomba à face da carcaça: 0,02 a 0,04 mm; externa: 0,10 a 0,15 mm
• Abastecimento após reforma: 4,8 litros, com ajuste do servo entre 3,175 e 4,75 mm

O que este manual cobre

• Identificação da carcaça do conversor de torque
• Localização dos componentes internos e vista em corte
• Tabela de aplicação dos componentes e relação de marchas
• Componentes eletrônicos, identificação de terminais e diagramas elétricos
• Identificação e localização dos solenóides
• Descrição dos códigos de falha de diagnóstico

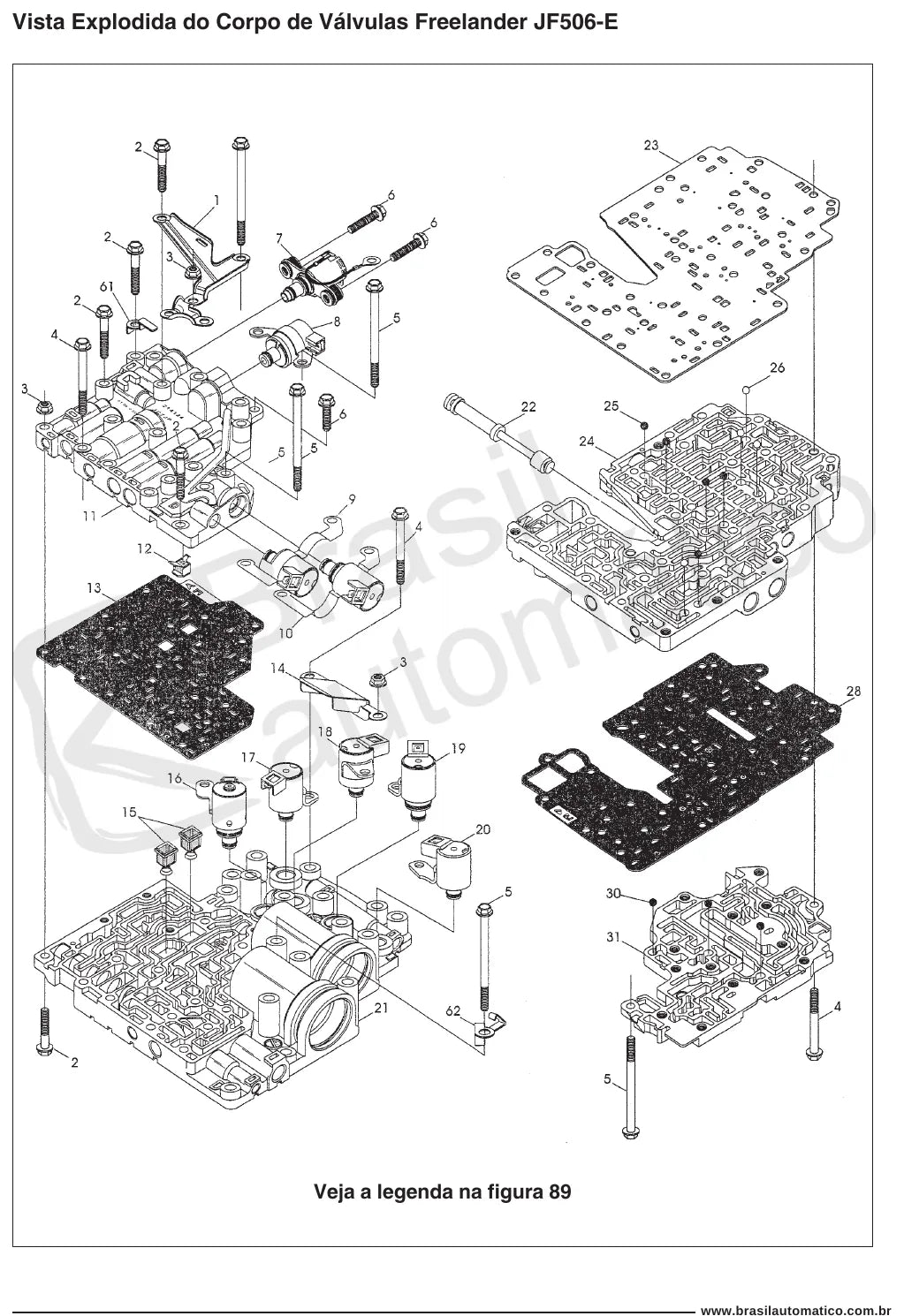

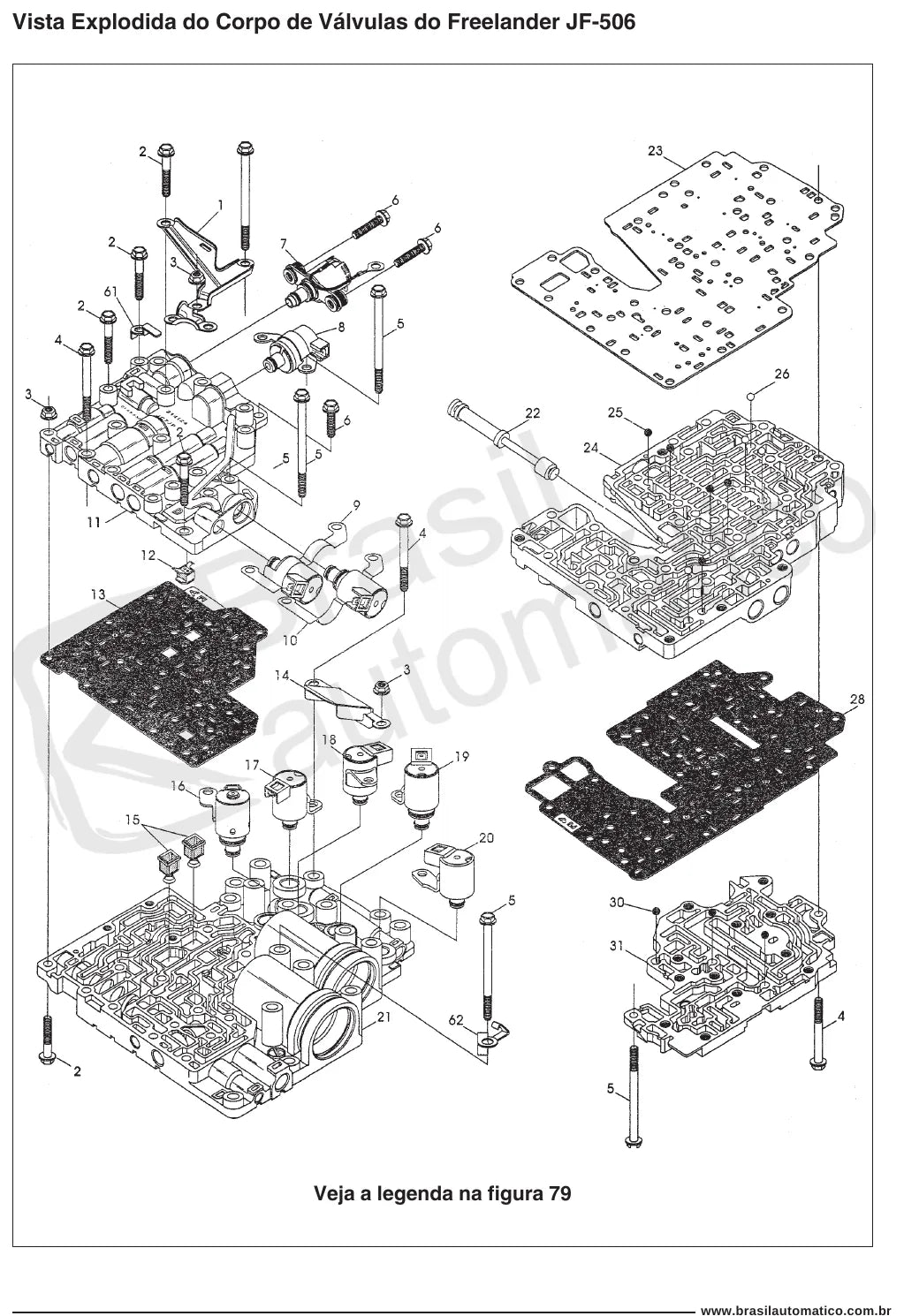

• Vista explodida dos corpos de válvulas e localização das esferas de controle
• Diferenças das placas espaçadoras
• Procedimentos de montagem do corpo de válvulas
• Requisitos dos fluidos para todos os modelos
• Identificação das tomadas de pressão de linha e especificações
• Informações sobre o conjunto da bomba de óleo
• Ajuste da cinta de redução e diferenças entre os servos
• Tabelas de relação das engrenagens de transferência e dos diferenciais por modelo
• Tampa traseira e diferenças entre os pistões do freio 2-4

Veículos atendidos

Aplicações listadas neste manual — transcritas da tabela de aplicação do próprio documento:

• Mazda MPV 3.0 V6 (a partir de 2002)
• Mazda 6 3.0 V6 (a partir de 2003)
• Land Rover Freelander 2.5 V6 (a partir de 2002)
• Jaguar X-Type 2.5 e 3.0 V6 (a partir de 2002)
• Volkswagen Jetta 1.8 (a partir de 2002)
• Volkswagen Golf 1.8 (a partir de 2002)

Outras aplicações conhecidas desta transmissão — levantadas em bases técnicas de retífica e catálogos de reparo, fora do manual:

• Land Rover Freelander 2.5 V6 (2001-2006)
• Jaguar X-Type 2.5 V6 (2002-2009)
• Volkswagen Bora 1.8 (2000-2005)
• Audi A3 1.8 (2000-2003)
• Volkswagen Golf 1.8 (2000-2003)
• Ford Mondeo 2.5 V6 (2003-2007)

Antes de comprar, confira o código gravado na carcaça do seu câmbio. A mesma transmissão equipa carros diferentes conforme o ano, o motor e o mercado, e um mesmo modelo de veículo pode ter saído de fábrica com câmbios distintos.

Por que vale a pena

• Evita a tentativa e erro que custa horas de bancada
• Valores de aperto e folgas de montagem prontos para consulta
• Diagnóstico de falhas organizado por sintoma e por código
• 125 páginas em PDF, consultável no celular dentro da oficina
• Entrega digital imediata após a confirmação do pagamento

Para quem é

Feito para o transmecânico, para a oficina especializada e para o frotista que faz manutenção própria e não pode errar folga nem torque na remontagem.

Perguntas frequentes

Em que idioma está o manual?
Em português. São 125 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual de reparação: traz os procedimentos, torques e folgas para executar o reparo. Para pedir peça por código, o documento indicado é o Catálogo de Peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
