Manual de Reparação Câmbio Automático Aisin AW 50-40 AW 50-42 (GM AF20 AF22)

Especificações

Manual de Reparação Aisin AW do câmbio AW 50-40 / AW 50-42 / AF20: 138 páginas em português com os procedimentos de oficina, as tabelas de torque e as medidas de controle exigidas na remontagem.

Destaques deste material

• Parafusos do corpo de válvulas (frontal, central e traseiro): 7 N.m
• Carcaça principal com 170 N.m e parafusos de fixação da coroa com 100 N.m
• Pré-carga de rolamentos: 0,7-1,2 N.m com rolamentos novos e 0,35-0,6 N.m com usados
• Bujão de dreno com 35 N.m e carcaça auxiliar à principal com 30 N.m
• Folga do pacote de discos: 1,52-1,89 mm com 4 discos e 1,14-1,46 mm com 3 discos

O que este manual cobre

• Apresentação e Introdução
• Identificação
• Conversor de torque
• Sistema planetário
• Alavanca seletora
• Fluxo de força
• Componentes e suas aplicações
• Localização dos componentes
• Especificação para serviço
• Diagrama elétrico da transmissão automática AF20 / AF22
• Conector do módulo TCM (42 pinos)
• Válvulas solenóides e regulador de pressão: remoção e instalação
• Reforma da transmissão

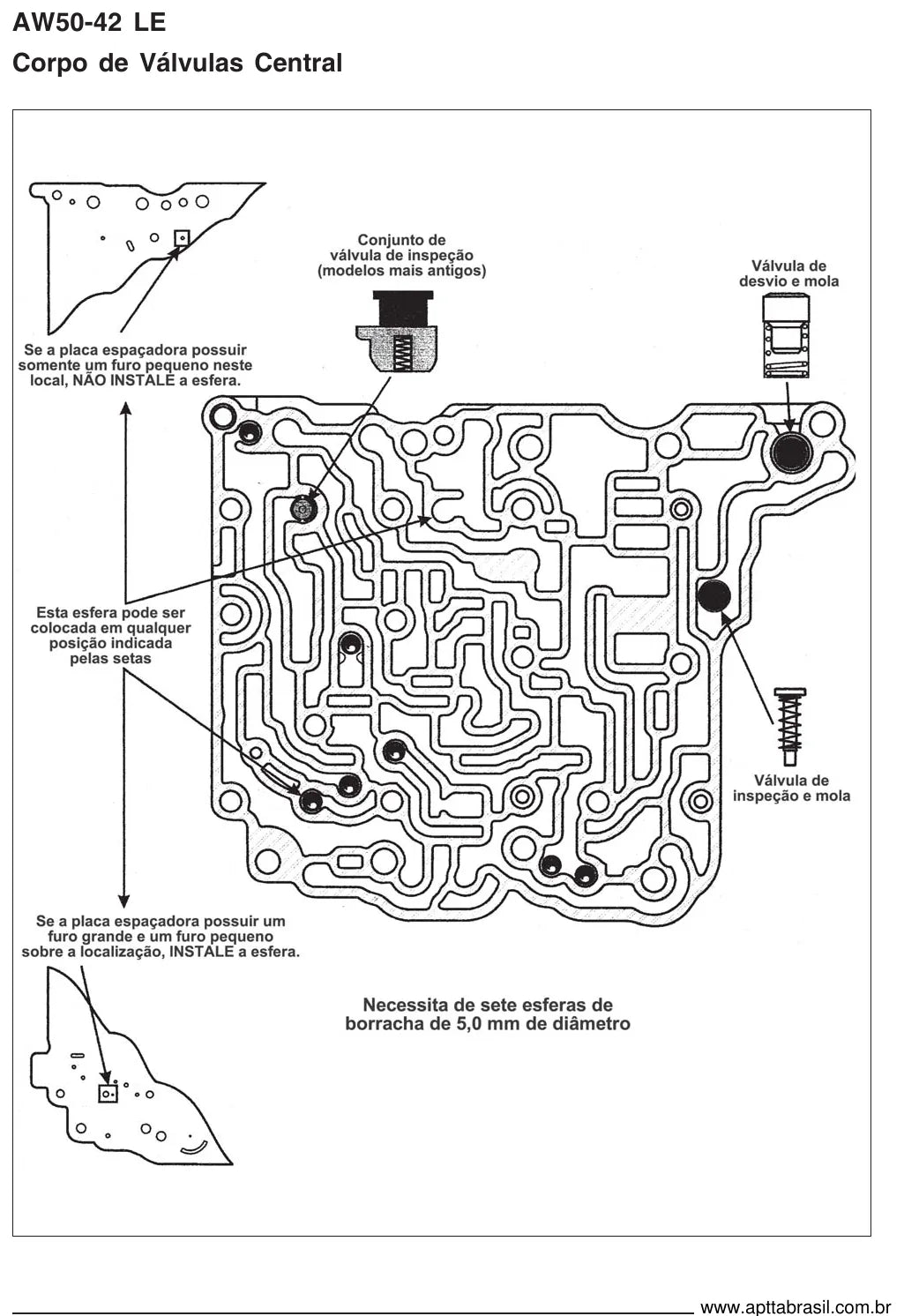

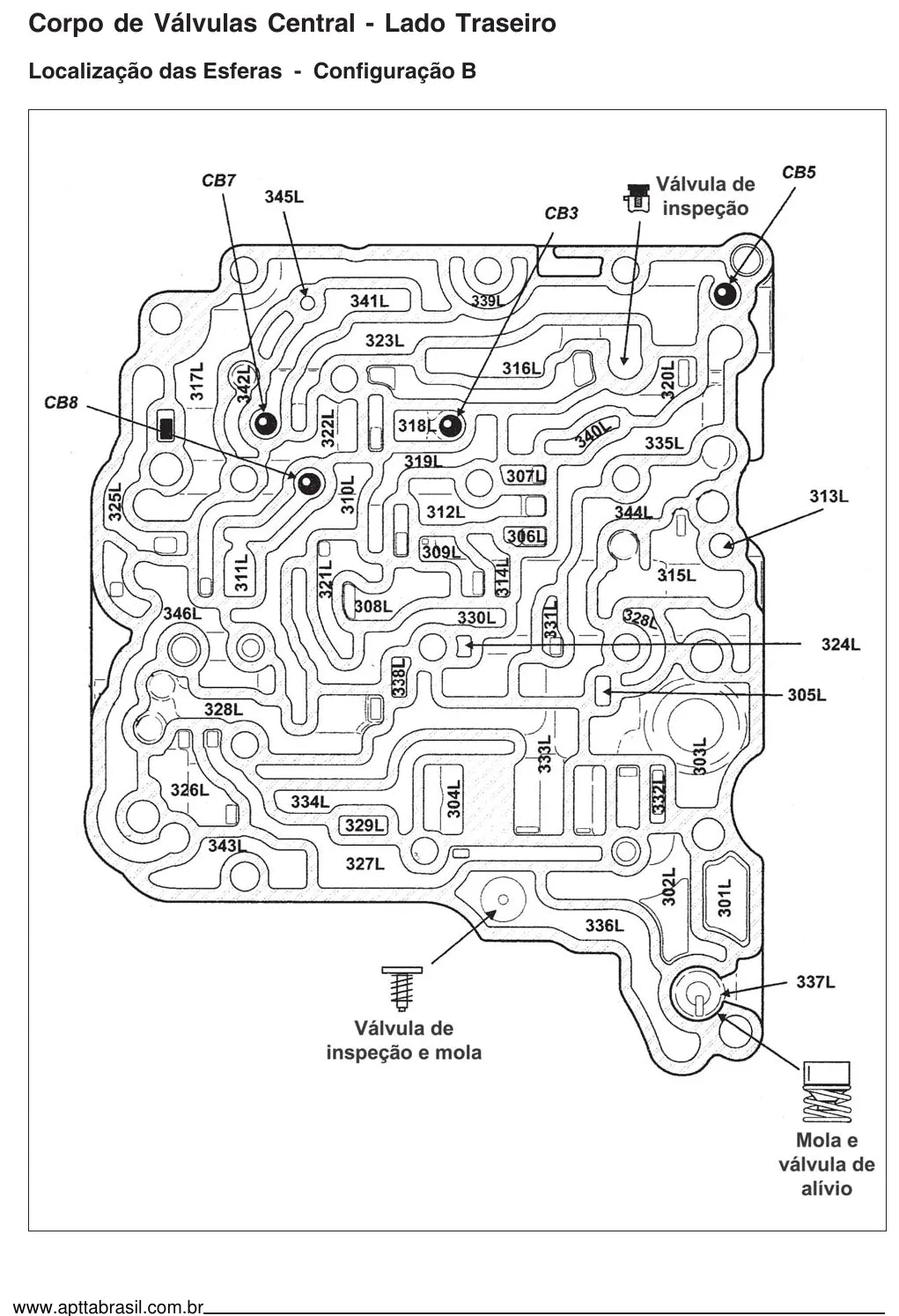

• Corpo de válvulas: vista explodida

Veículos atendidos

Outras aplicações conhecidas desta transmissão — levantadas em bases técnicas de retífica e catálogos de reparo, fora do manual:

• Chevrolet Vectra 2.0 (2000-2011)
• Chevrolet Astra 2.0 (2004-2011)
• Chevrolet Zafira 2.0 (2001-2012)
• Fiat Marea 2.4 (2000-2007)
• Saab 9-3 2.0 (1998-2004)
• Volvo S40 / V40 2.0 (2000-2004)

Antes de comprar, confira o código gravado na carcaça do seu câmbio. A mesma transmissão equipa carros diferentes conforme o ano, o motor e o mercado, e um mesmo modelo de veículo pode ter saído de fábrica com câmbios distintos.

Por que vale a pena

• Referência de fábrica para não depender de vídeo de internet
• Especificações de ajuste que definem se a peça é reaproveitável
• Sequência correta de desmontagem, evitando dano na remontagem
• 138 páginas em PDF pesquisável, sem depender de conexão
• Acesso vitalício com reentrega gratuita sempre que precisar

Para quem é

Para oficinas de câmbio, centros automotivos, retíficas e profissionais que trabalham com reparo de transmissão e precisam da referência do fabricante em mãos.

Perguntas frequentes

Em que idioma está o manual?
Em português. São 138 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual de reparação: traz os procedimentos, torques e folgas para executar o reparo. Para pedir peça por código, o documento indicado é o Catálogo de Peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
