Manual técnico da transmissão automática Aisin TR60SN, designação 09D, de 6 velocidades usada por VW, Audi e Porsche. Vai do diagnóstico eletro-hidráulico, com tabelas de solenoides, pressões e códigos de falha, até a reconstrução completa dos conjuntos de embreagem. Referência de oficina para quem repara Touareg, Q7 e Cayenne.
Veículos atendidos
- VW Touareg V6 / V8 — 2004–2010
- VW Touareg V10 TDI — 2004–2010
- Audi Q7 — 2007–2015
- Porsche Cayenne / Cayenne S — 2003–2010
Destaques deste material
- Cobre por completo a caixa Aisin TR60SN (09D) de 6 velocidades, do diagnóstico à reconstrução total.
- Tabelas de solenoides, pressões e códigos de falha para acertar o diagnóstico eletro-hidráulico.
- Sequência detalhada de desmontagem e montagem dos conjuntos de embreagem K1, K2 e K3.
- Informações de modo de emergência e reboque, essenciais para atender Touareg, Q7 e Cayenne.
O que este manual cobre
- Descrição Geral e Aplicação nos Veículos
- Localização e Informações da Etiqueta de Identificação
- Verificação de Nível e Especificações do Fluido
- Localização e Identificação dos Solenoides
- Função e Resultado de Falha de Cada Solenoide
- Diagnóstico da Chave Seletora (Transaxle Range Switch)
- Modo de Emergência (Limp) e Informações de Reboque
- Códigos de Diagnóstico de Falhas (DTC)

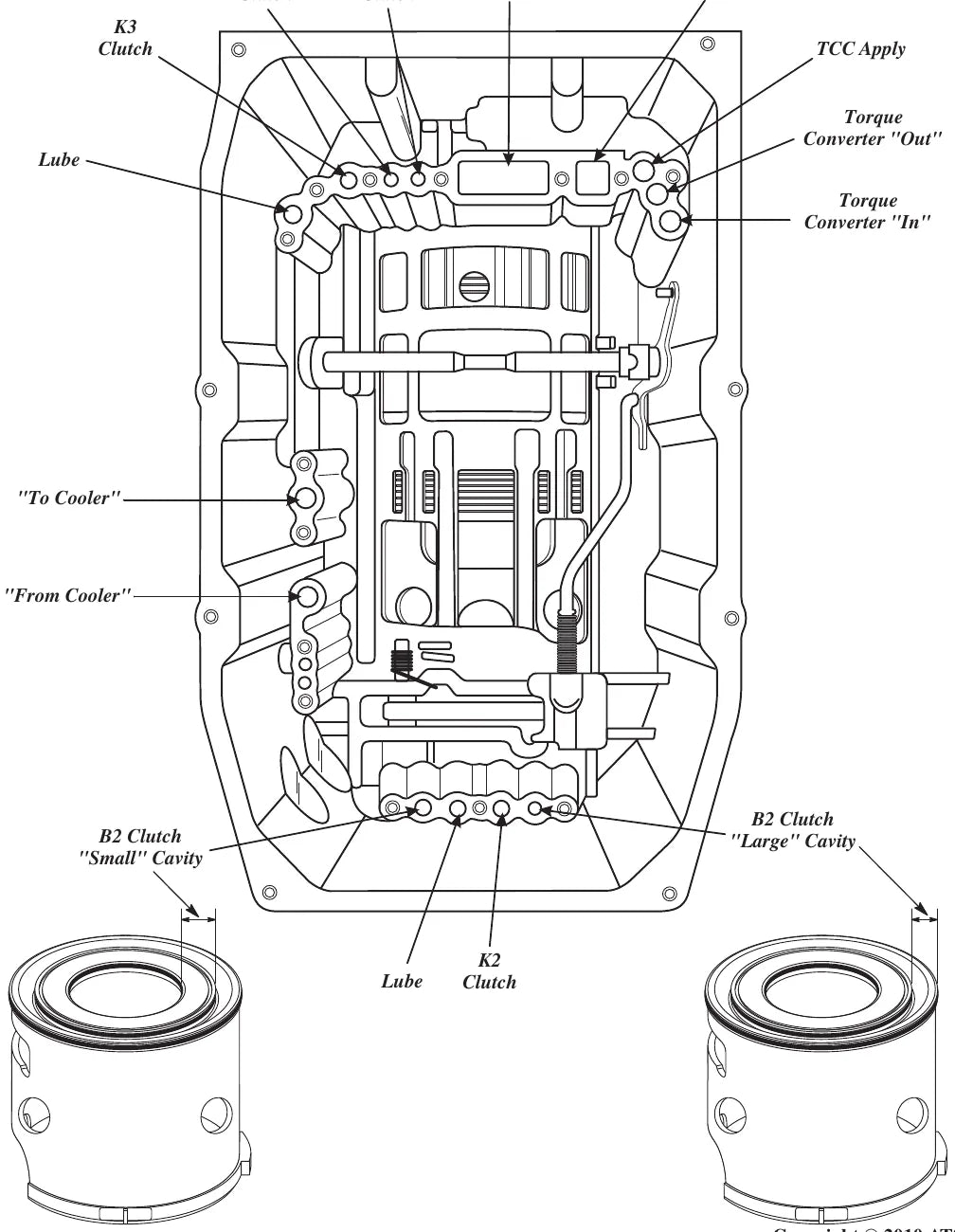

- Especificações e Tomadas de Pressão
- Desmontagem da Transmissão

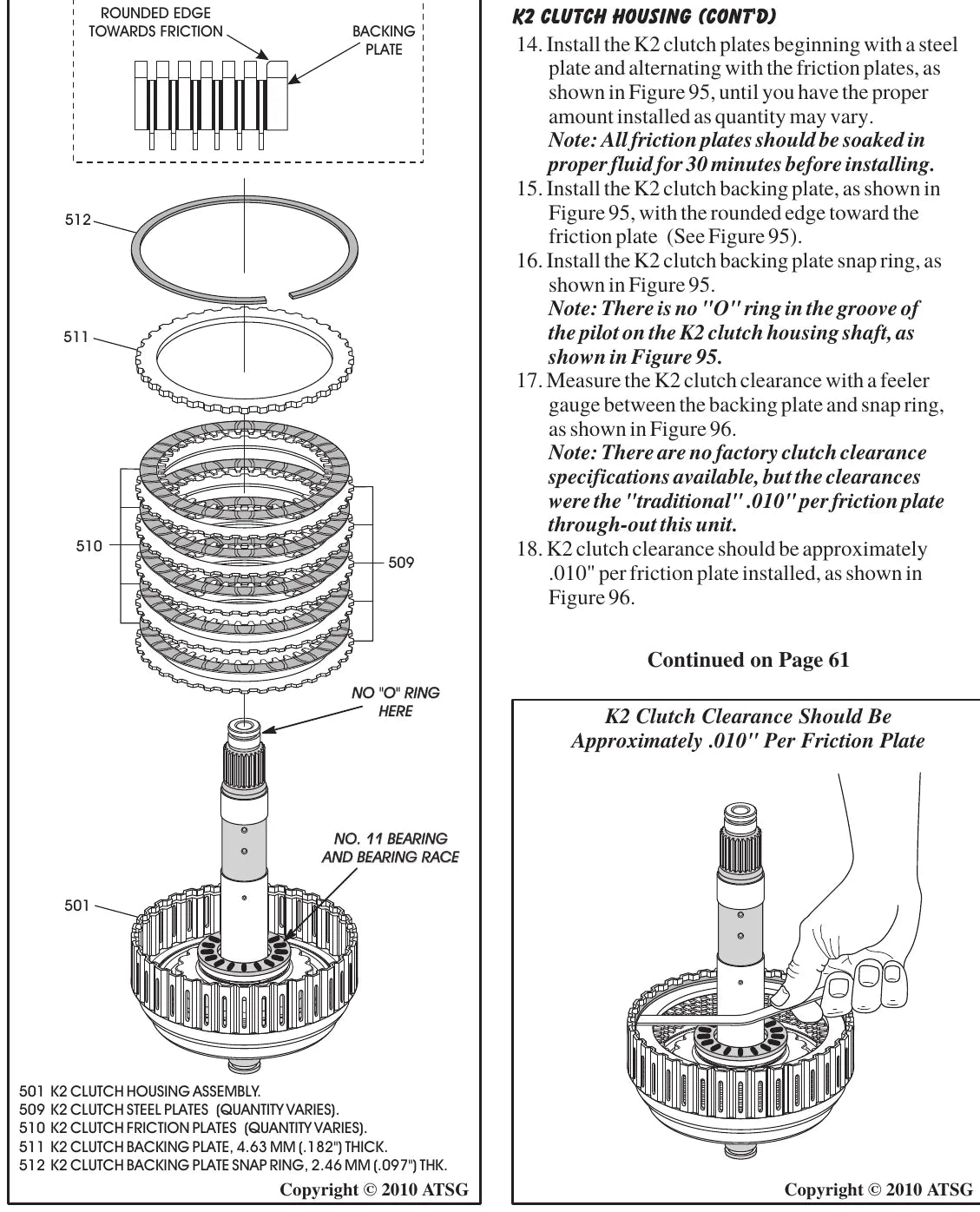

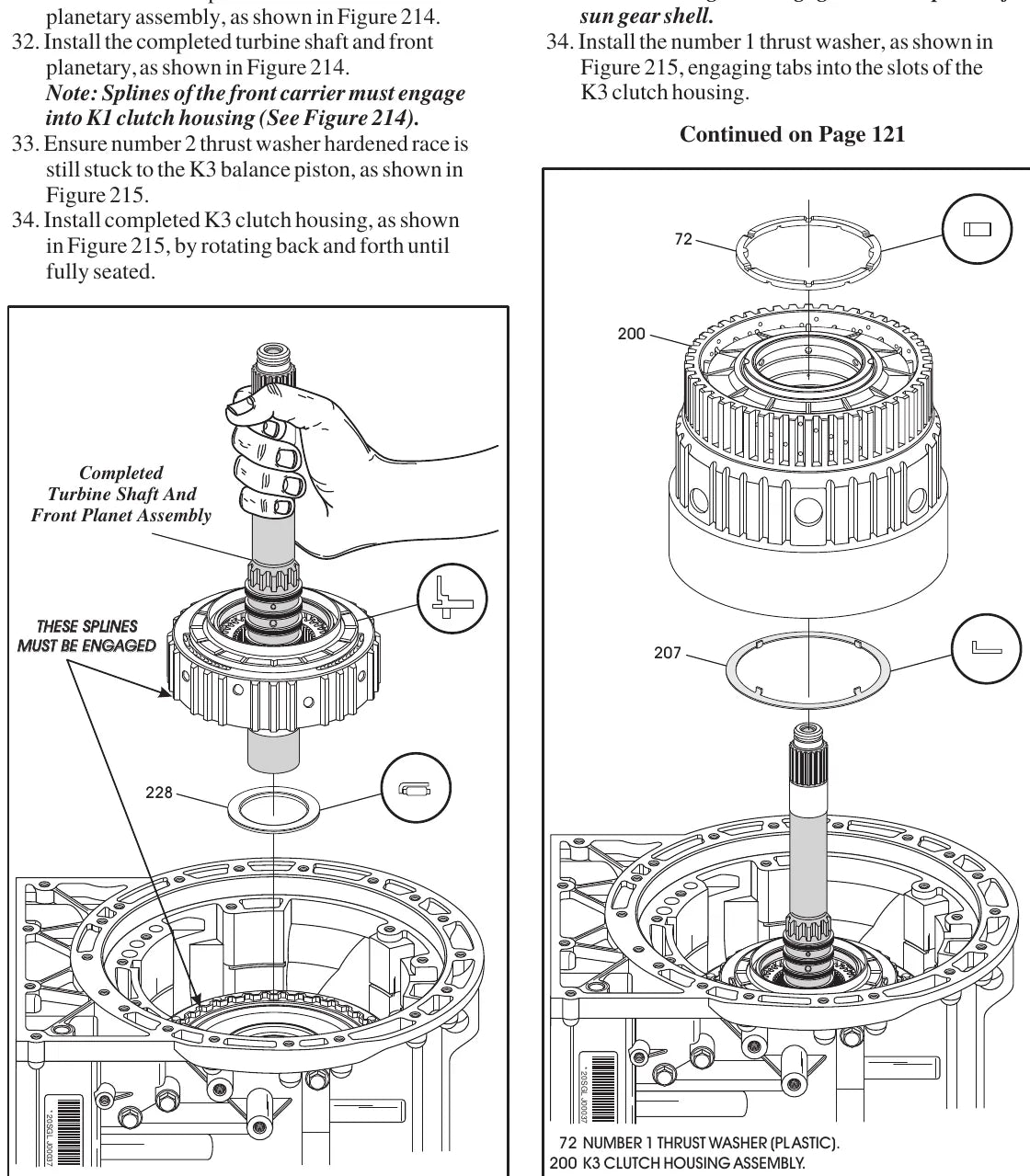

- Reconstrução dos Conjuntos de Embreagem K1, K2 e K3
- Montagem e Ajustes Finais
Por que vale a pena
- Reúne as especificações de fluido, pressão e folgas em um só lugar, pronto para a bancada.
- Traz os limites de desgaste para decidir entre recuperar e substituir cada componente.
- Segue a sequência de montagem de fábrica, com os torques e as folgas corretos — menos retrabalho na bancada.
Para quem é
Para oficinas e retíficas de câmbio automático que trabalham com VW Touareg, Audi Q7 e Porsche Cayenne.
Perguntas frequentes
Serve para o câmbio do Touareg, Q7 e Cayenne? Sim. A TR60SN 09D é a caixa automática usada no VW Touareg, Audi Q7 e Porsche Cayenne, todos cobertos por este manual.
O manual está em português? Não. É um material técnico em inglês (padrão ATSG), com farto conteúdo ilustrado, tabelas e diagramas.
Traz o passo a passo de reconstrução? Sim. Inclui desmontagem completa, reconstrução dos conjuntos de embreagem e montagem com especificações de pressão e torque.
