Manual Câmbio Automático A6GF1 Kia Hyundai

Especificações

O Manual de Reparação Hyundai / Kia A6GF1 é o documento técnico em PDF, com 94 páginas em Inglês, com os procedimentos de desmontagem e montagem, os valores de torque e as folgas de ajuste do conjunto. Overhaul completo do transaxle automatico A6GF1: especificacoes de servico e folgas, torques de aperto, selantes, tabelas de espessura de shims/aneis, ferramentas especiais, identificacao dos componentes internos e procedimentos passo a passo de desmontagem e remontagem.

Destaques deste material

• Especificacoes de folga (end play): input shaft rear 0,25~0,45 mm, front 0,55~0,85 mm; backlash do diferencial 0,025~0,150 mm
• Tabela completa de torques de aperto (ex.: porca do transfer drive gear 225,6~255,0 N.m; carcaca do conversor 27,5~34,3 N.m; corpo de valvulas 9,8~11,8 N.m)
• Lista de ferramentas especiais (SST) com numero e aplicacao para rolamentos, aneis-trava e retentores
• Localizacao e identificacao dos 43 componentes internos do transaxle (freios low&reverse, under drive, 26 e 35R, embreagem over drive, one-way clutch, conjunto planetario, bomba de oleo, diferencial)
• Sequencia completa de desmontagem em 73 passos, com uso de SST indicado em cada etapa critica
• Tabelas de espessura de aneis-trava, arruelas e placas de pressao com part numbers para ajuste de folga
• Selantes especificados e uso de liquid gasket na tampa traseira e carcaca do conversor

O que este manual cobre

• General Information > Specifications - Service Standard (folgas/end play de eixos, freios e engrenagens)
• Tightening Torques (torques de aperto por componente em N.m / kgf.m / lb-ft)
• Sealants (selantes: Three Bond 1281B / Loctite FMD-5460 para tampa traseira e carcaça do conversor)
• Snap Ring, Thrust Washer, Thrust Race and Pressure Plate (tabela de espessuras e part numbers para acerto de folga)
• General Information > Special Service Tools (ferramentas especiais 09457-26100, 09453-3L230, 09461-26100 etc.)

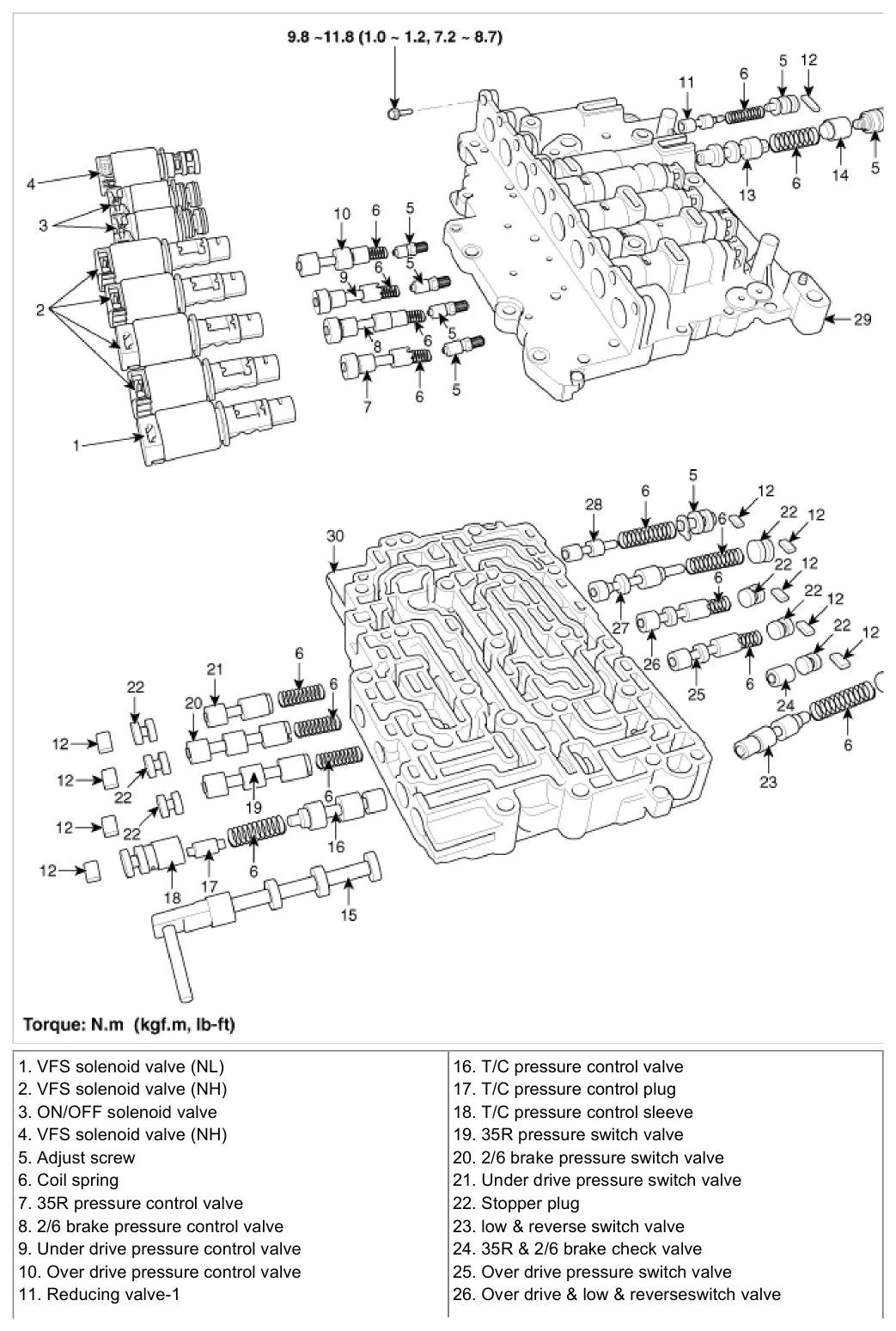

• Automatic Transaxle > Components and Components Location (43 componentes numerados)

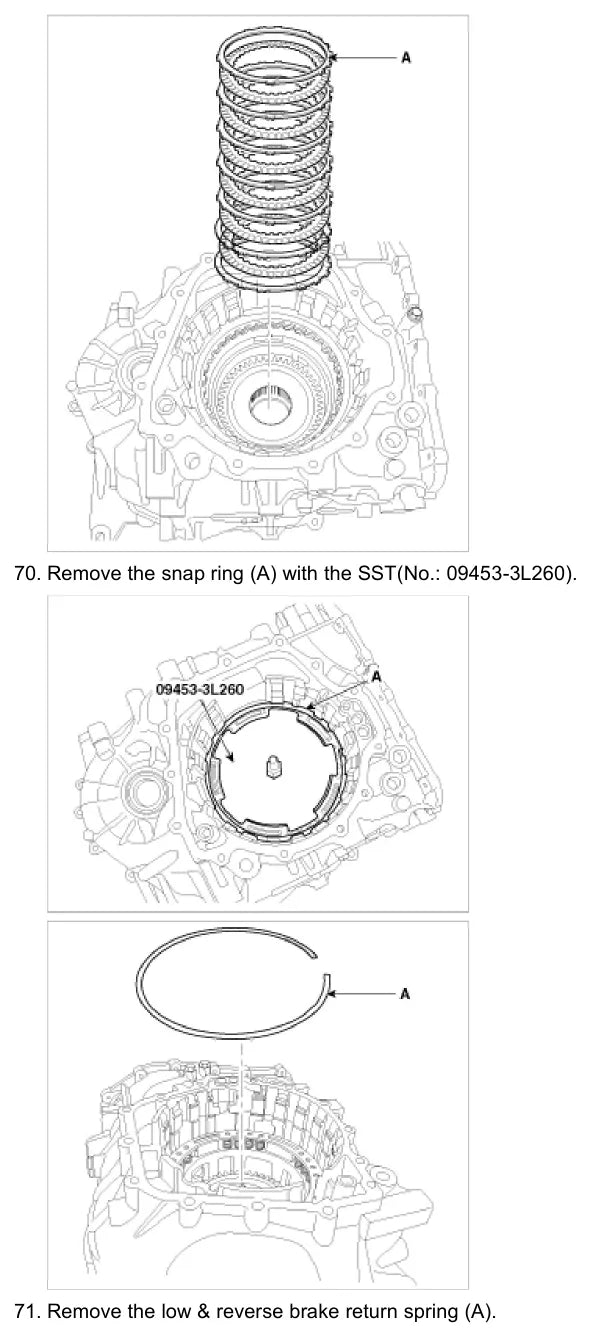

• Repair Procedures > Disassembly (procedimento de desmontagem passo a passo, 73 passos)

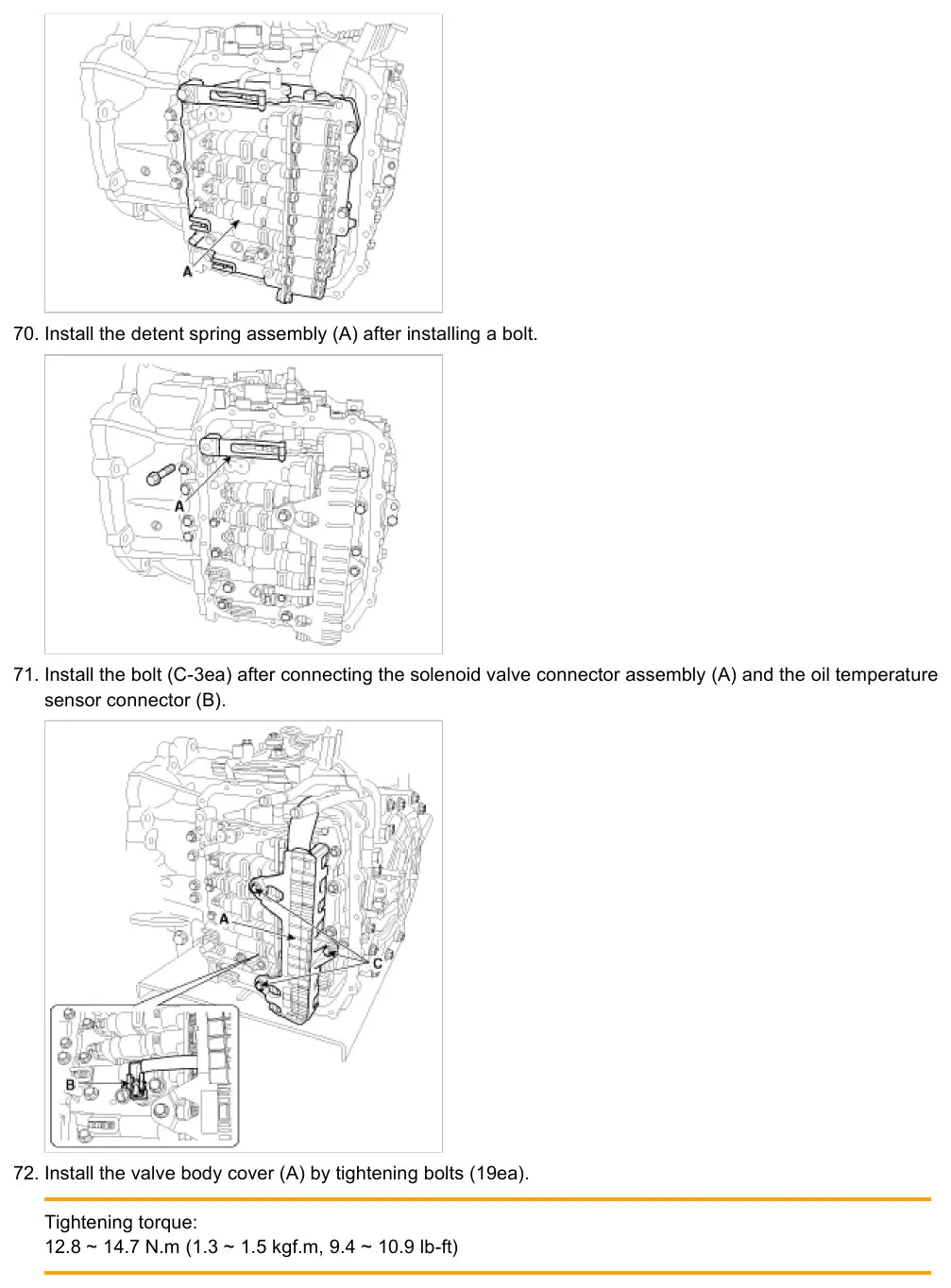

• Repair Procedures > Reassembly (remontagem com torques de aperto)

Veículos atendidos

O câmbio A6GF1 equipa os veículos abaixo (levantados em catálogos técnicos e bases de retífica). Muita gente procura o manual pelo nome do carro — por isso listamos as aplicações conhecidas:

• Hyundai HB20 / HB20S / HB20X (2013+) — 1.6 Gamma (fabricado no Brasil)
• Hyundai Creta GS/SU2 (2015+) — 1.6 Gamma (LatAm/Brasil)
• Hyundai Elantra MD/AD (2010+) — 1.8/2.0 Nu
• Hyundai i30 GD/PD (2011+) — 1.6/1.8
• Hyundai Veloster FS/JS (2011-2021) — 1.6 Gamma
• Hyundai Accent/Solaris RB/HC (2010+) — 1.4/1.6 Gamma
• Hyundai Kona OS (2017-2020) — 1.6/2.0
• Kia Cerato/Forte TD/YD (2010-2020) — 1.6/2.0
• Kia Soul (2009+) — 1.6/2.0
• Kia Rio 3ª/4ª ger. (2011+) — 1.4/1.6
• Kia Ceed/ProCeed JD/CD (2012+) — 1.6
• Kia Seltos SP2 (2019+) — 1.6

A mesma transmissão equipa modelos diferentes conforme o ano, o motor e o mercado, e um mesmo veículo pode ter saído de fábrica com câmbios distintos. Confira sempre o código gravado na carcaça do seu câmbio antes de comprar.

Por que vale a pena

• Procedimentos passo a passo, do diagnóstico à remontagem
• Torques, folgas e especificações de ajuste conferidos no documento
• Desmontagem e montagem ilustradas, componente por componente
• 94 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício, com reentrega gratuita e entrega imediata

Para quem é

Tecnicos e reparadores especializados em transmissoes automaticas / transaxles, retificas de cambio e oficinas Hyundai-Kia.

Perguntas frequentes

Serve para o meu veículo?
Este material é do câmbio A6GF1 — veja a lista de veículos atendidos acima. Confira o código gravado na carcaça da sua transmissão antes de comprar.

Em que idioma está o manual?
Em inglês. Os diagramas, medidas e valores de torque são universais.

Tem os códigos das peças?
Este é um manual de serviço/reparação: traz os procedimentos, torques e folgas para executar o reparo, não a lista de peças por código.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
