Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): Link-Belt 240X2 (equivalente Sumitomo SH240-5; diagramas também referenciam SH200-5/210X2)
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Esquema Elétrico (Electrical Schematics)
- Páginas: 7
- Idioma: Inglês
- Formato: PDF
O Esquema Elétrico Link-Belt 240X2 é o documento técnico em PDF da escavadeira hidráulica, com 7 páginas em Inglês: Prancha elétrica completa para diagnóstico e reparo. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material

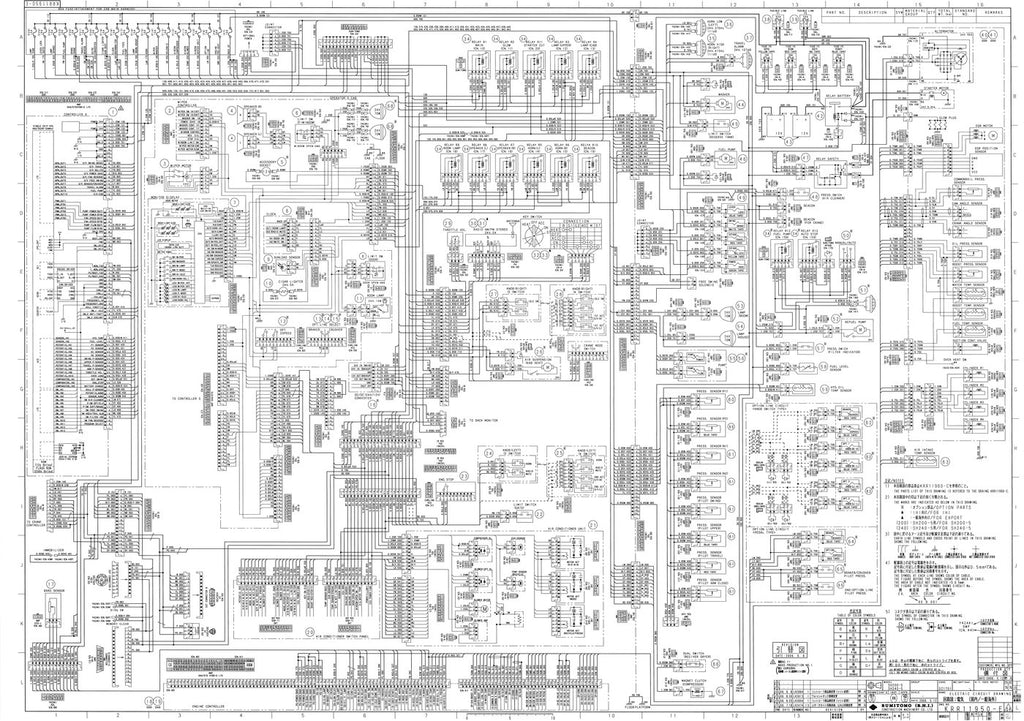

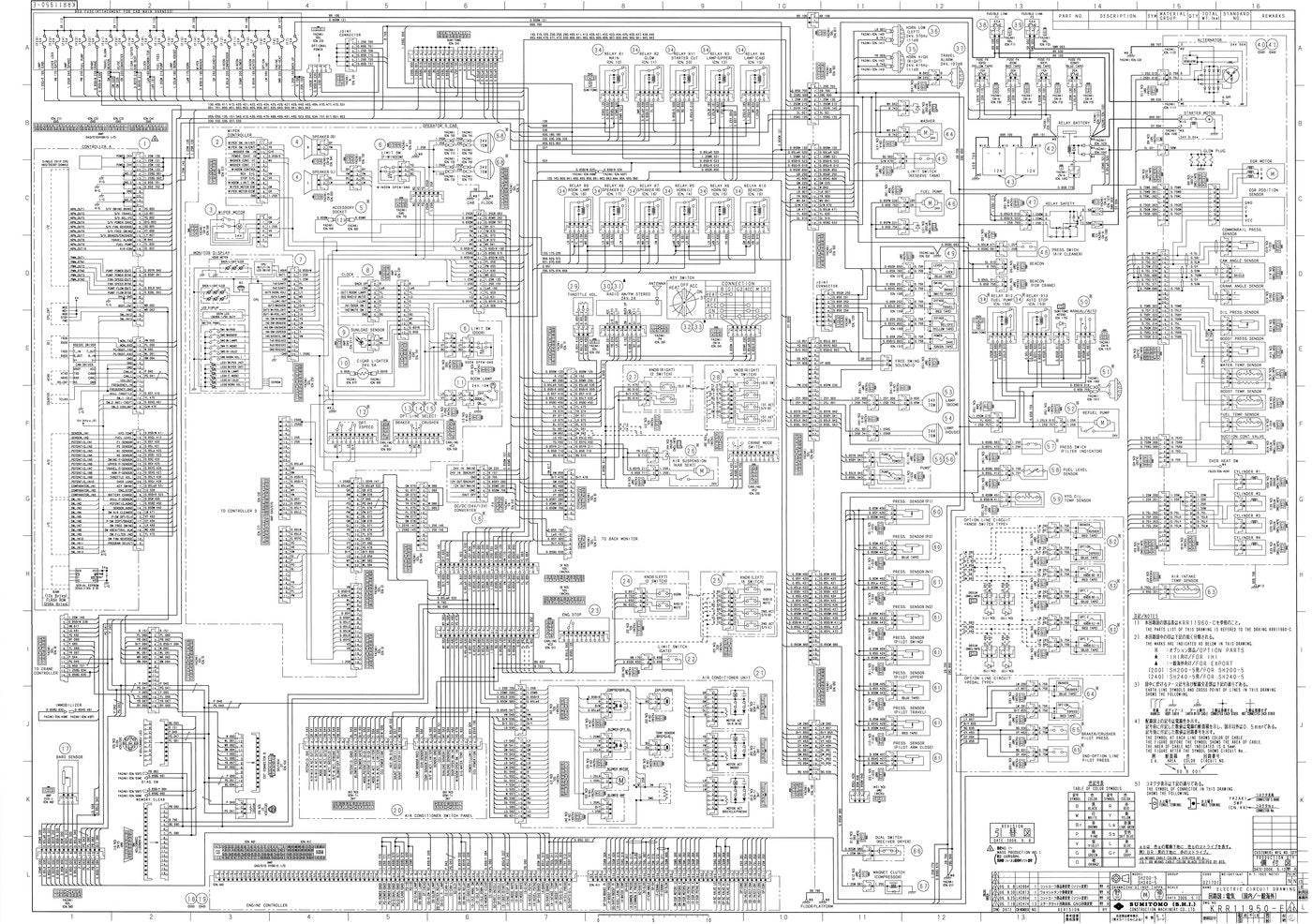

- Esquema do circuito elétrico completo em prancha única de grande formato
- Identificação de conectores, pinos e números de terminais
- Legenda de cores de fios e símbolos padronizados
- Mapeamento de relés, solenoides e sensores do sistema
- Referência cruzada aos números de peça do chicote
Circuitos incluídos
- Bloco de fusíveis e chicote da cabine
- Relés (partida, aquecimento/glow, corte de partida, luzes, alarme de deslocamento)
- Controladores e módulos do sistema (controller A/S)
- Chave de ignição / partida e conexões
- Painel e monitor da cabine do operador
- Sensores de pressão de óleo, temperatura da água e do combustível
- Motor de partida, alternador e bateria
- Bomba de combustível e bomba de reabastecimento
- Circuito do ar-condicionado e painel de controle
- Controlador do motor (engine controller)
- Circuitos opcionais (rompedor/martelo, linha opcional, pedal)
- Legenda de símbolos e tabela de cores dos fios
Por que vale a pena
Ter o esquema elétrico e hidráulico da máquina em mãos acelera o diagnóstico de falhas, o rastreamento de circuitos e o reparo, evitando testes às cegas.
Para quem é
Eletricistas e técnicos que fazem diagnóstico e reparo do sistema elétrico da escavadeira.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
