Os Esquemas Elétricos Volkswagen Transporter T6 são o documento técnico em PDF, com 1.363 páginas em inglês, que abrem a elétrica da van a partir de junho de 2015. São diagramas de fluxo de corrente oficiais, com bitola e cor de cada fio, posição de fusíveis e relés, pinagem de conectores, pontos de massa numerados e o código VW de cada componente. Edição 12.2018, do equipamento básico ao ar-condicionado traseiro.
Destaques deste material
- São 1.363 páginas de diagramas de fluxo de corrente do Volkswagen Transporter T6 a partir de junho de 2015, edição 12.2018.
- Mais de 80 esquemas numerados, do equipamento básico até ar-condicionado traseiro, equipamento de camping e detector de reboque.
- Cada folha indica bitola e cor do fio, de 0,14 a 4,0 mm², com a legenda ws, sw, rt, br, gn, bl, gr, li, ge, or e rs sempre à vista.
- Componentes identificados pelo código VW: J519 na rede de bordo, J623 no comando do motor, J234 no airbag e J293 no ventilador do radiador, além dos conectores T73a e T73b e dos fusíveis SB e SC.
- Variações marcadas por data e versão, como até junho de 2016, a partir de junho de 2016 e veículos com equipamento especial de polícia.
- Pontos de massa e conexões positivas nomeados (B173, B239, B240, B273, D107 e massa 370) para seguir o chicote trecho a trecho.
O que este documento cobre
- Equipamento básico: chave de ignição, partida e unidade de comando da rede de bordo
- Bateria, motor de partida, alternador e regulador de tensão
- Caixas de fusíveis B e C e relés de alívio do contato X

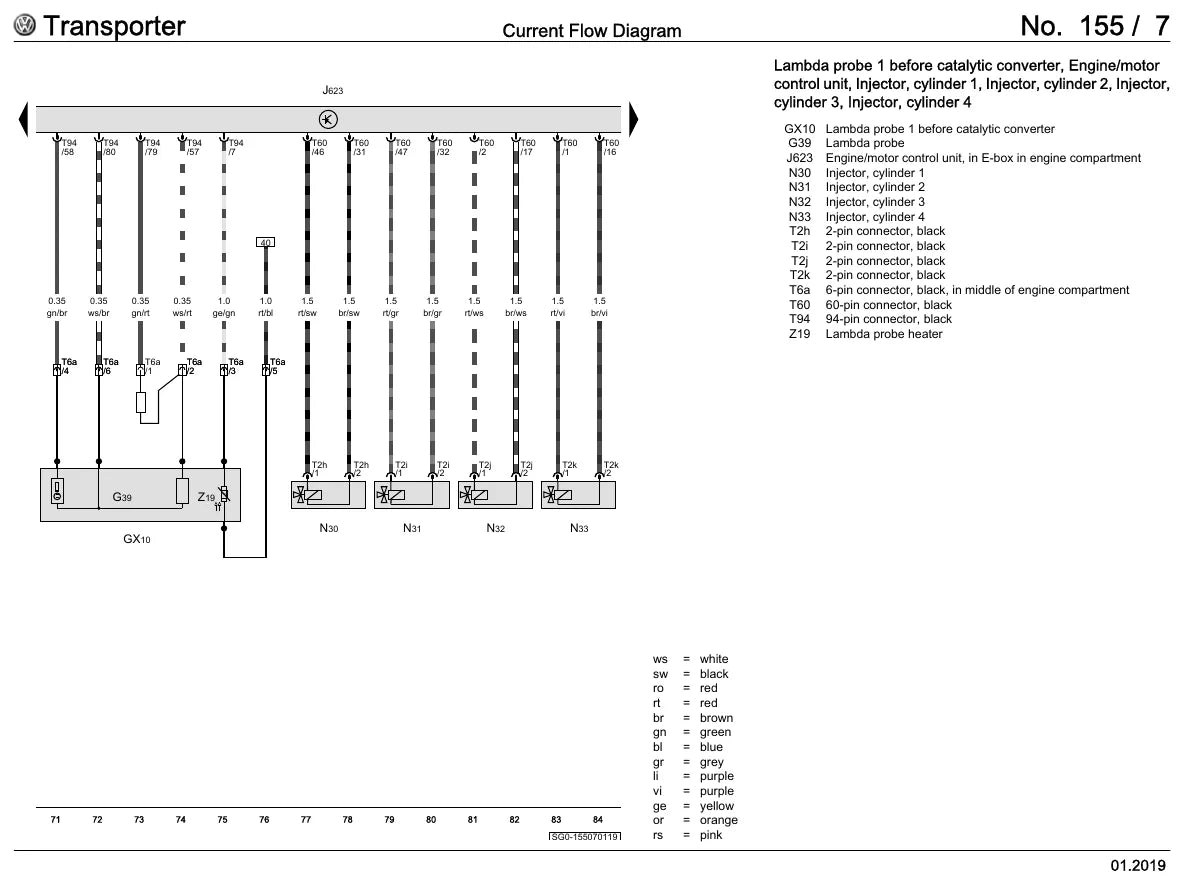

- Unidade de comando do motor e sensores de rotação, pressão de sobrealimentação e geometria variável
- Módulo de borboleta e válvula de recirculação de gases
- Unidade de comando do ventilador do radiador
- Sensores de temperatura do óleo da caixa de câmbio

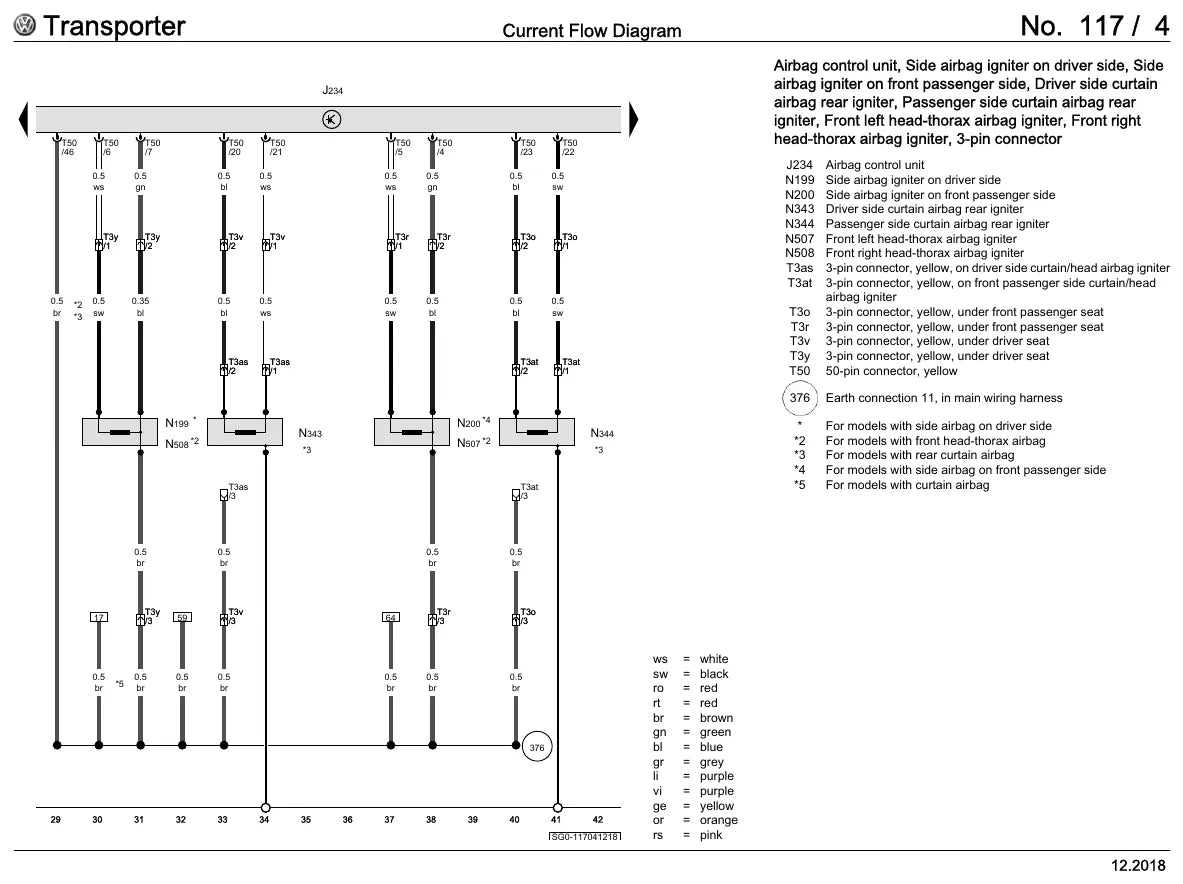

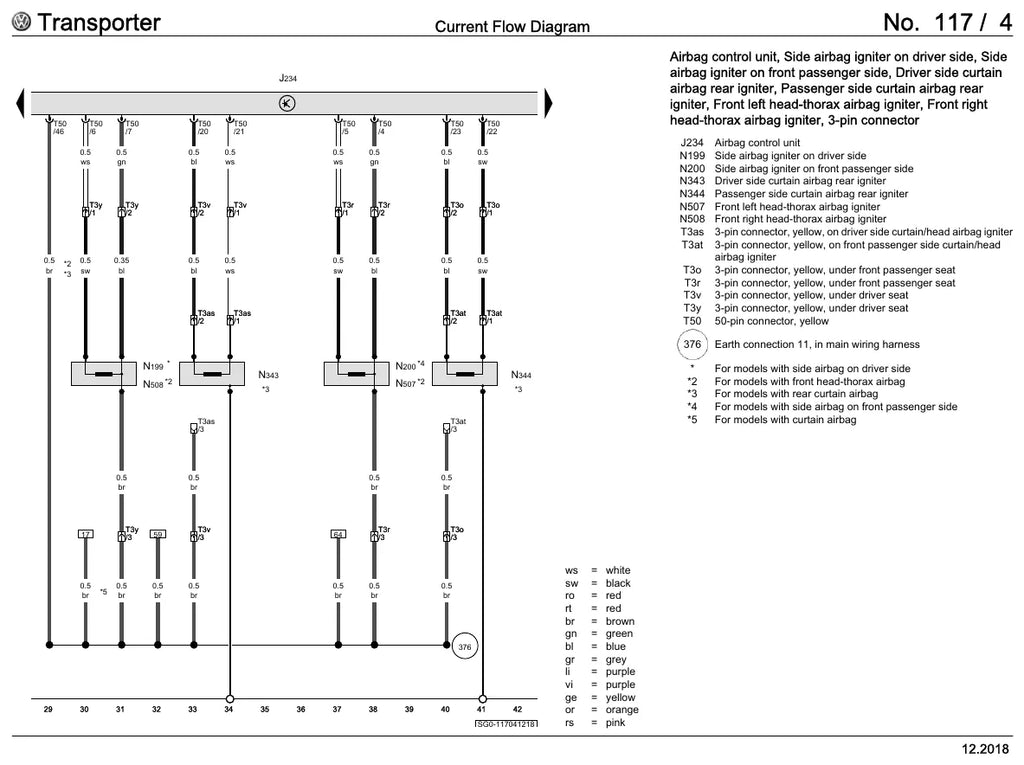

- Airbag e tomada de diagnóstico
- Pisca-alerta, faróis e lanternas
- Iluminação interna, luz central, luz traseira e luz do porta-malas
- Climatronic e ar-condicionado traseiro
- Bancos aquecidos e ajuste lombar do banco do motorista

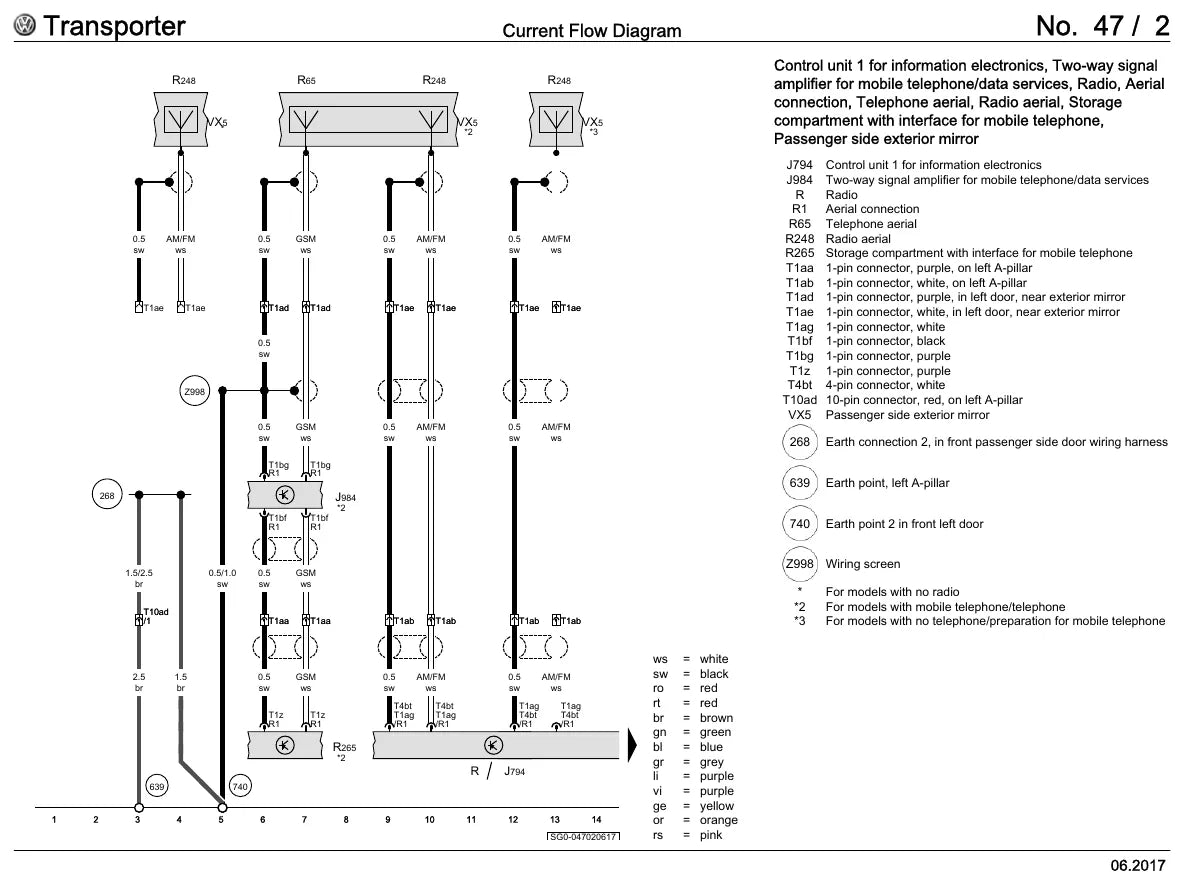

- Rádio, amplificador e alto-falantes de graves e médios
- Detector de reboque e equipamento de camping
Por que vale a pena
- O caminho do circuito aparece fio a fio, do fusível até o componente e de volta à massa.
- Mostra onde ficam relés, fusíveis e conectores, com a numeração usada pela própria fábrica.
- A pinagem de cada conector diz qual pino carrega qual sinal antes de encostar a ponta de prova.
- Economiza horas de teste de continuidade e de desmontagem de forro atrás de emenda ruim.
- Cor e bitola de cada fio permitem reconhecer o condutor certo dentro de um chicote cheio.
Para quem é
- Eletricistas automotivos e técnicos de diagnóstico.
- Oficinas especializadas em Volkswagen e vans utilitárias.
- Frotistas e transportadoras que mantêm Transporter na frota.
- Instaladores de acessórios, engate, som e rastreador.
Perguntas frequentes
Qual geração e qual ano o documento cobre?
O Volkswagen Transporter T6 a partir de junho de 2015, na edição 12.2018. As folhas indicam as variações por data, como até junho de 2016 e a partir de junho de 2016.
Como recebo o material?
Por download imediato: assim que o pagamento é confirmado o PDF fica disponível para baixar e consultar no computador, no tablet ou no celular.
Traz procedimentos de reparo do motor ou do câmbio?
Não. O conteúdo é de esquemas elétricos: circuitos, fusíveis, relés, conectores, pinagem e pontos de massa. É material de diagnóstico elétrico.
Está em português?
Não, o conteúdo está em inglês. Como o diagrama trabalha com códigos VW, números de pino e cores padronizadas, ele é lido sem dificuldade por quem já trabalha com elétrica automotiva.
