Os esquemas elétricos e hidráulicos do rolo compactador tandem Volvo DD85-1 são o documento técnico em PDF, com 34 páginas em inglês, que reúne os diagramas de circuito da máquina. Servem de base para seguir sinais, localizar componentes e fechar o diagnóstico com segurança.
Destaques deste material
- Diagramas de circuito folha a folha para rastrear cada linha, borne e conector do sistema elétrico
- Circuitos hidráulicos organizados por função (translação, roscas, mesa, cilindros) para diagnóstico direcionado
- Códigos originais dos diagramas Volvo para referência cruzada com o equipamento
- Diagramas de fiação para localizar relés, sensores, fusíveis e chicotes durante o reparo
O que os esquemas cobrem

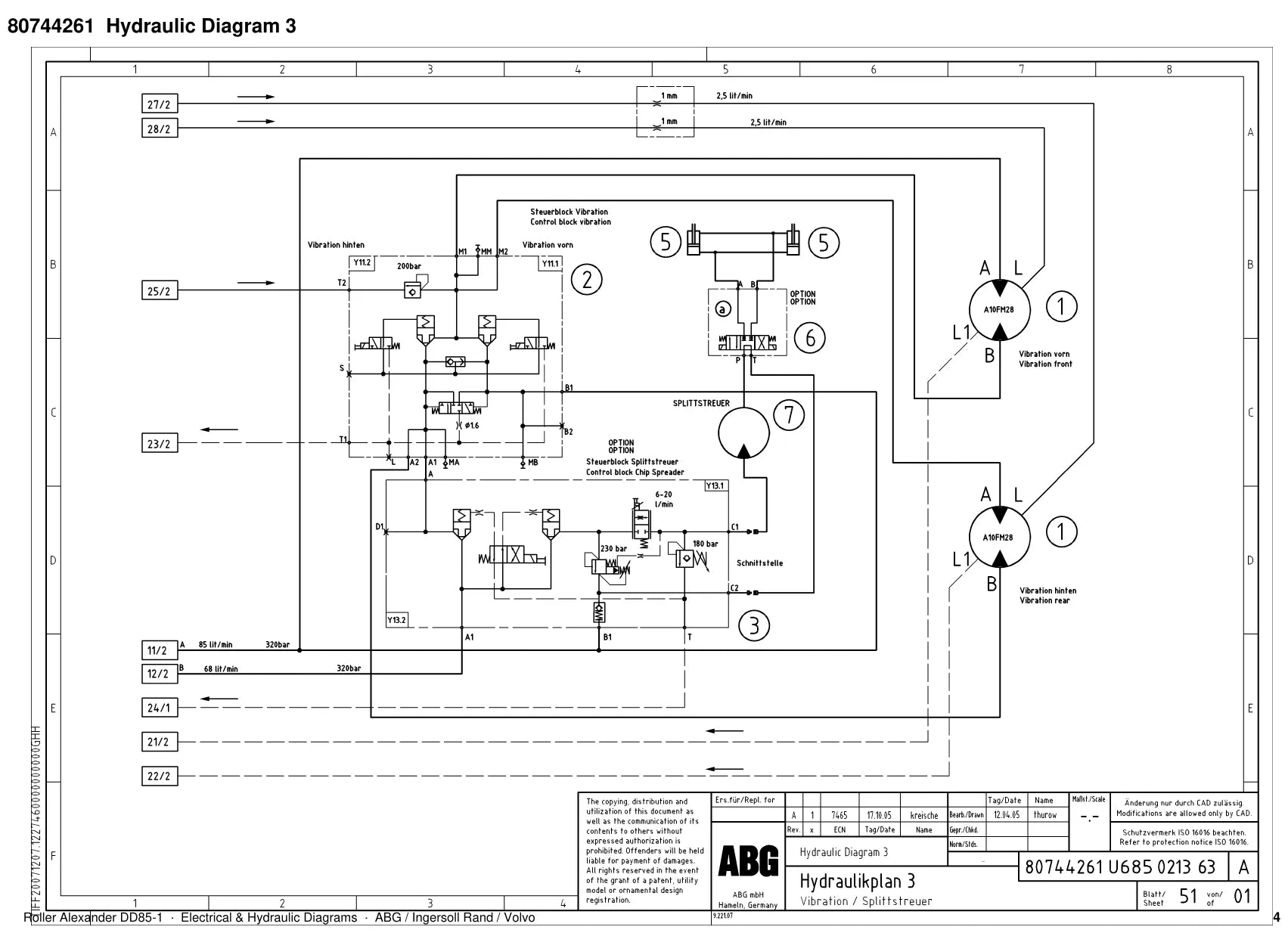

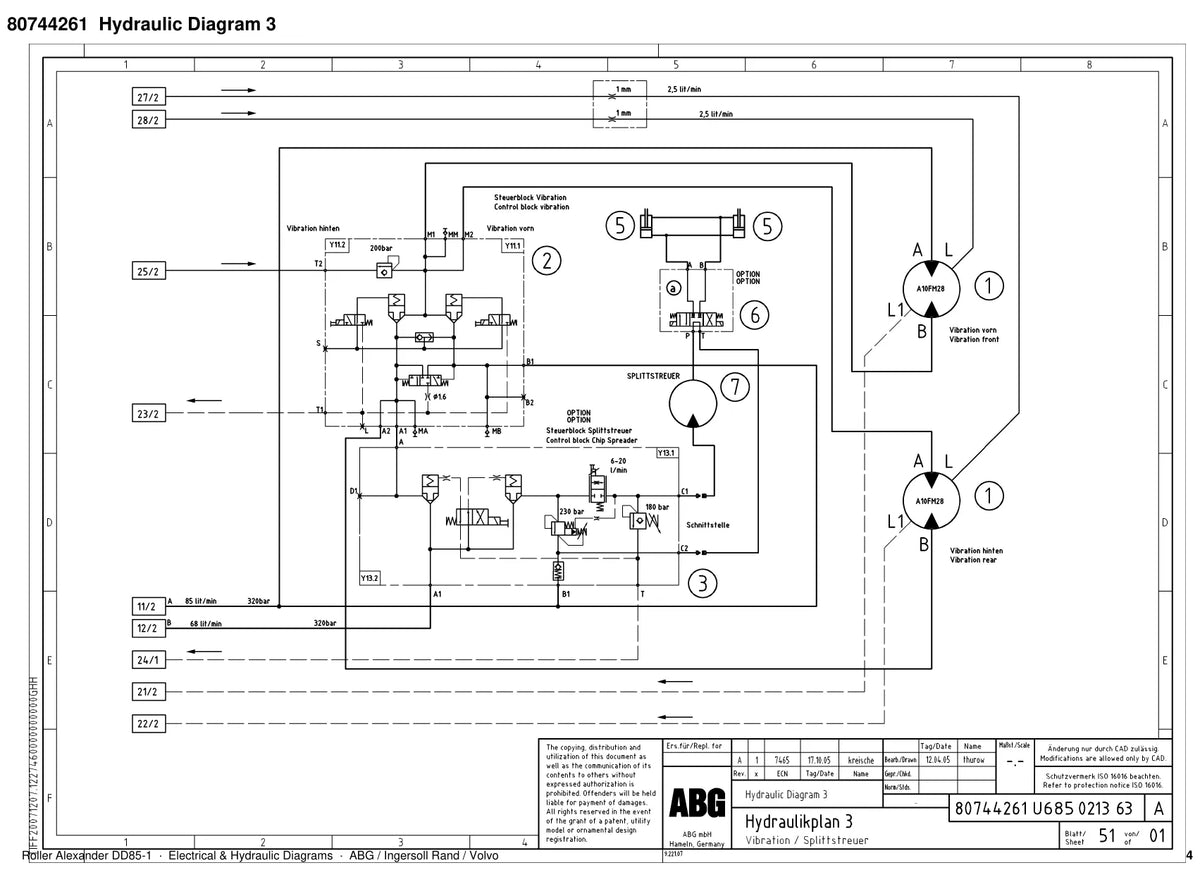

- Diagramas hidráulicos gerais (1, 3 e 4)

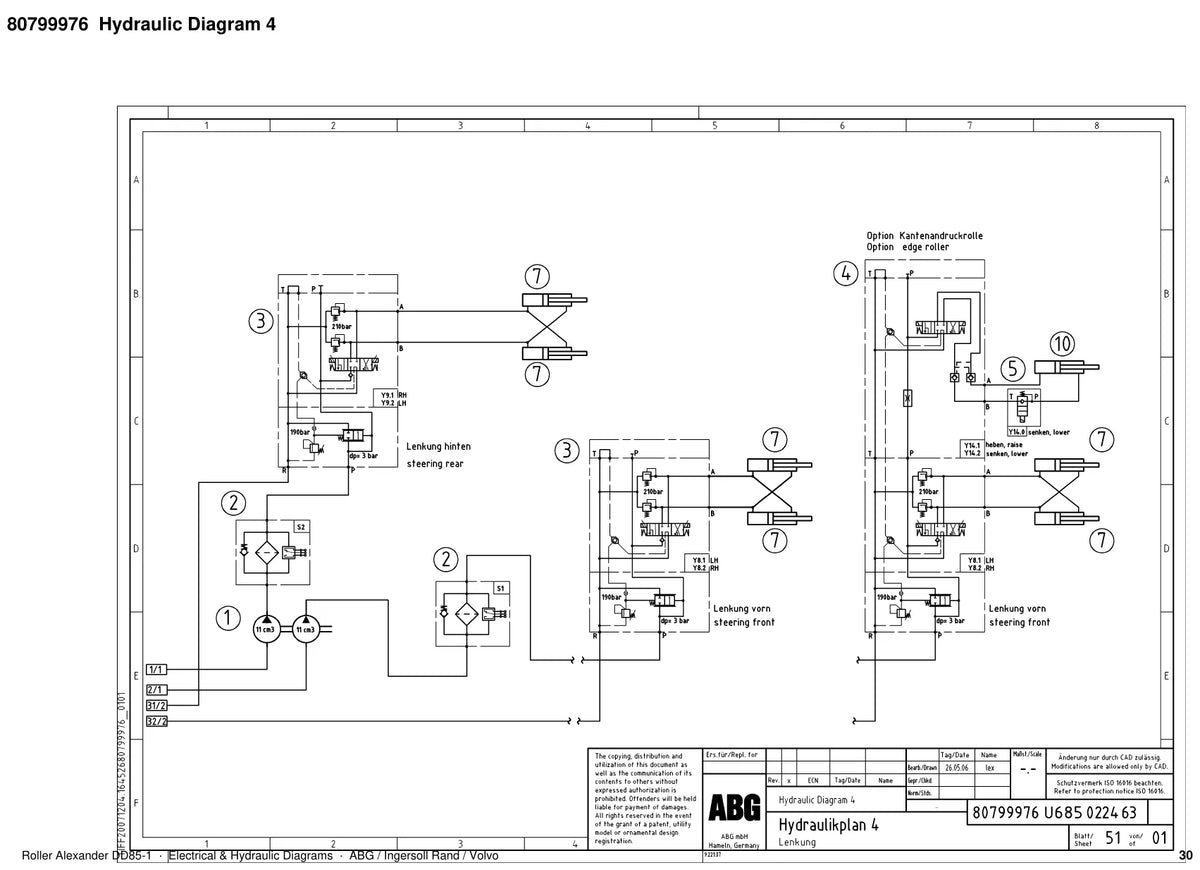

- Diagrama hidráulico de translação (travel drive)

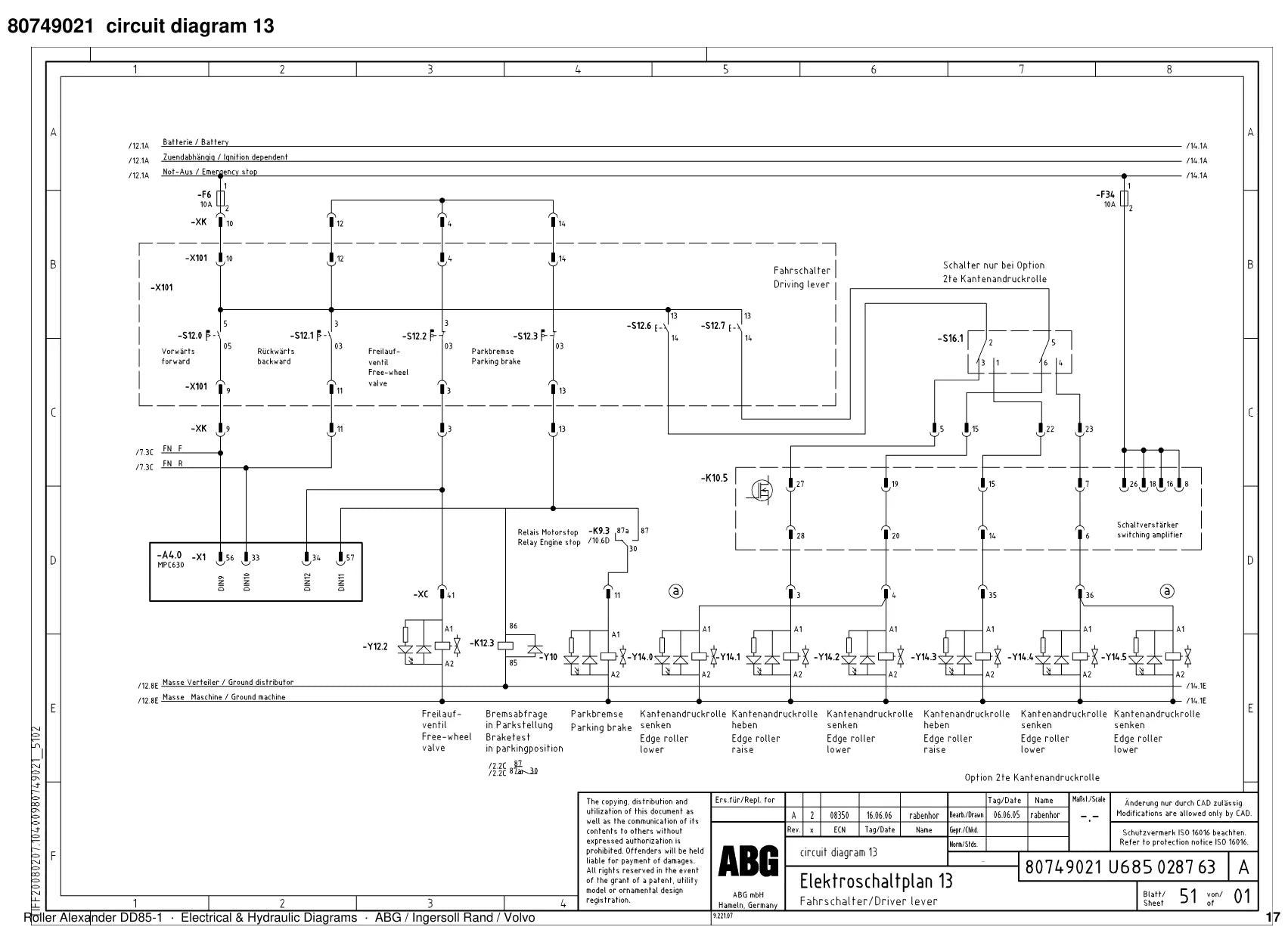

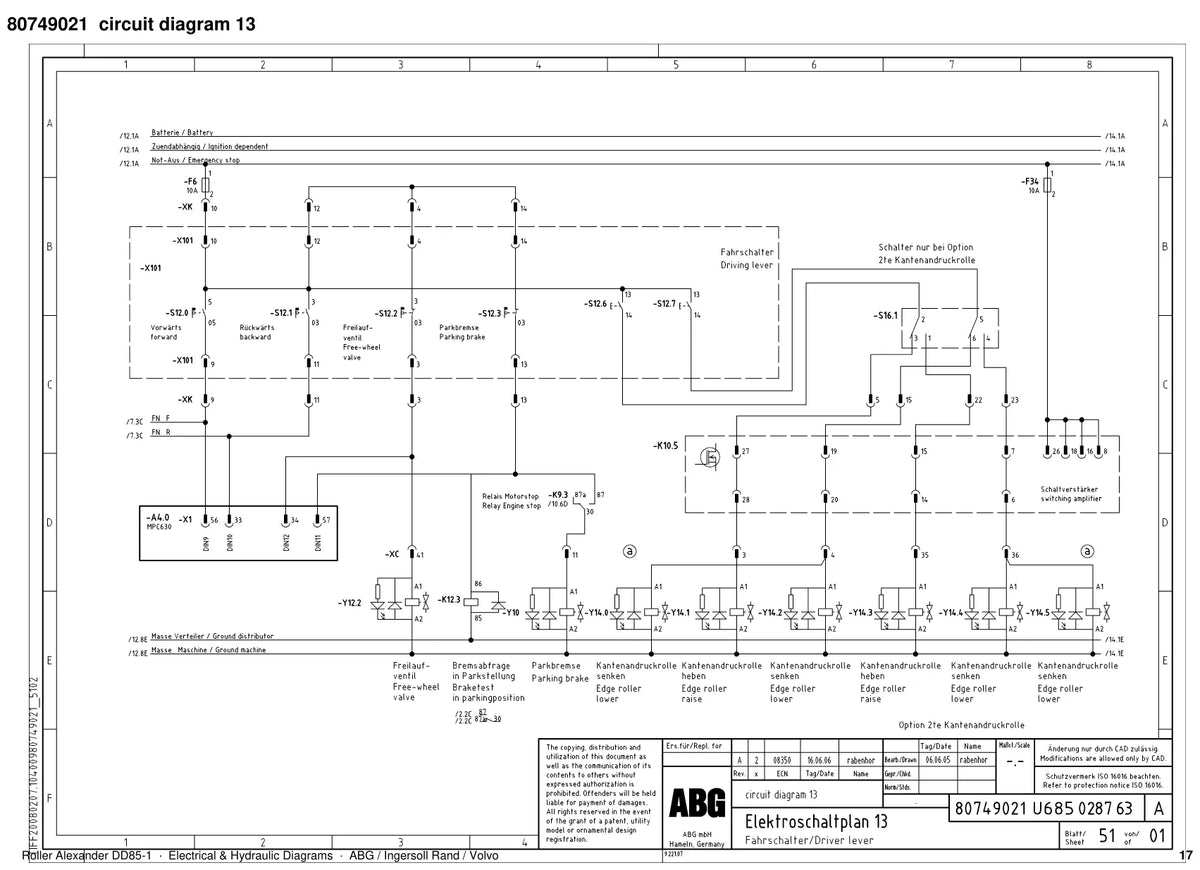

- Diagramas de circuito elétrico 1 a 5
- Diagramas de circuito elétrico 6 a 10
- Diagramas de circuito elétrico 11 a 15
- Diagramas de circuito elétrico 16 a 20
- Diagramas de circuito elétrico 21 a 23
- Diagramas de circuito de revisão complementares
Por que vale a pena
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
- Encurta o tempo de máquina parada no diagnóstico elétrico.
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico do rolo compactador tandem Volvo DD85-1.
