Os esquemas elétricos e hidráulicos da vibroacabadora de pneus ABG Titan 373-1 Ingersoll Rand são o documento técnico em PDF, com 18 páginas em inglês, que reúne os diagramas de circuito da máquina. Servem de base para seguir sinais, localizar componentes e fechar o diagnóstico com segurança.
A ABG, fábrica de Hameln (Alemanha), pertenceu à Ingersoll Rand de 1990 a 2007, quando a divisão de equipamentos de construção passou para a Volvo. Por isso este equipamento aparece no mercado como ABG Titan 373-1, Ingersoll Rand ABG Titan 373-1 ou Volvo ABG Titan 373-1.
Destaques deste material
- Diagramas de circuito folha a folha para rastrear cada linha, borne e conector do sistema elétrico
- Circuitos hidráulicos organizados por função (translação, roscas, mesa, cilindros) para diagnóstico direcionado
- Códigos originais dos diagramas ABG para referência cruzada com o equipamento
- Diagramas de fiação para localizar relés, sensores, fusíveis e chicotes durante o reparo
O que os esquemas cobrem
- Diagrama de fiação (wiring) 3

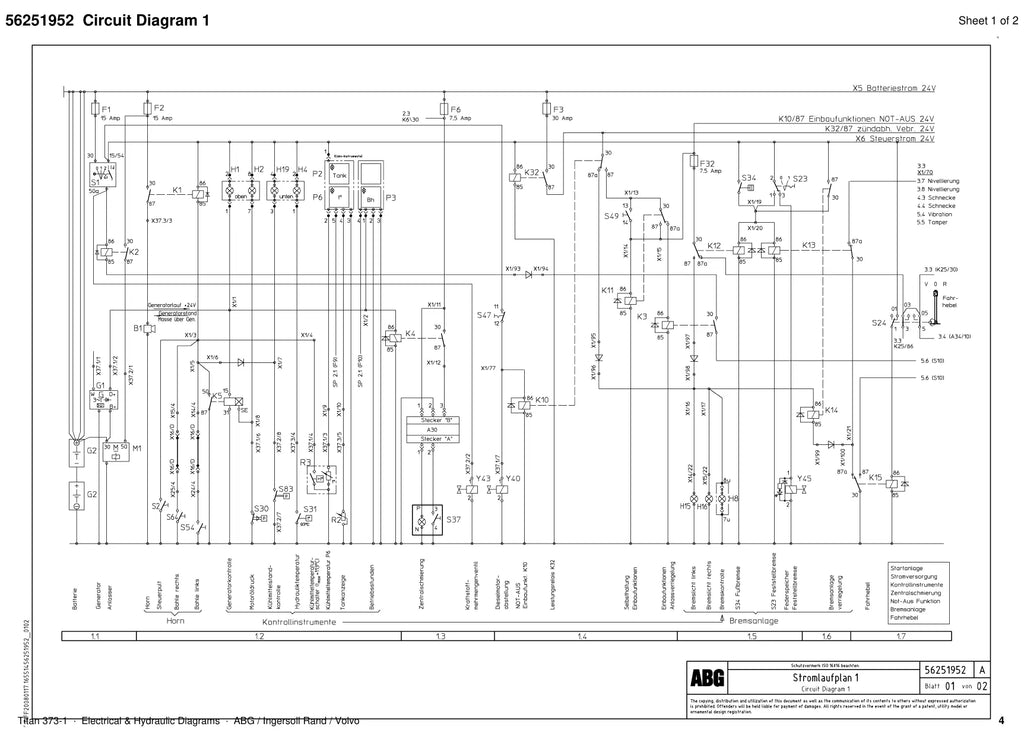

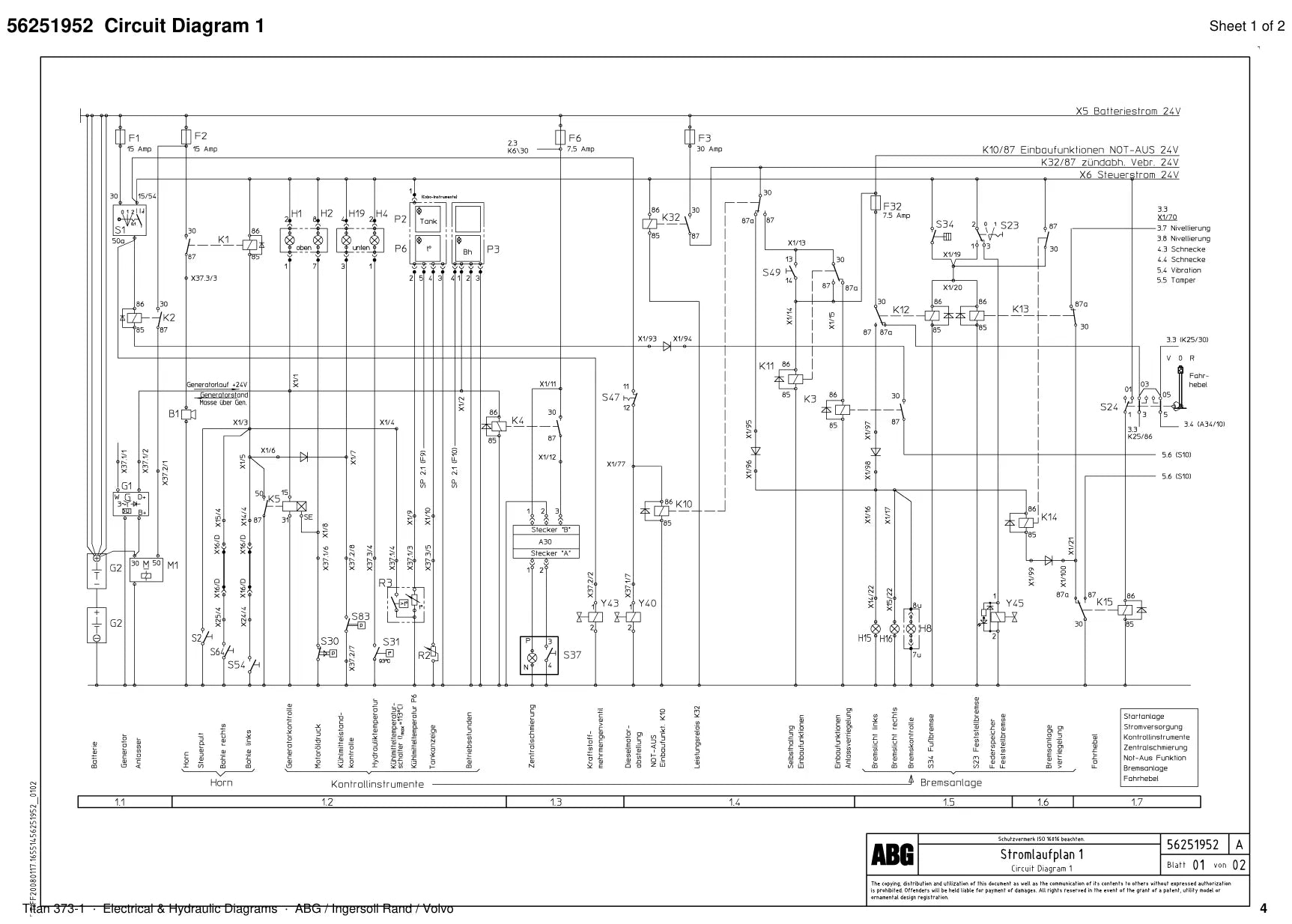

- Diagrama de circuito elétrico 1 (folhas 1 e 2)
- Diagrama de circuito elétrico 2 (folhas 1 e 2)
- Diagrama de circuito elétrico 3 (folhas 1 e 2)
- Diagrama de circuito elétrico 4
- Diagrama de circuito elétrico 5
- Diagrama de fiação (wiring) 5

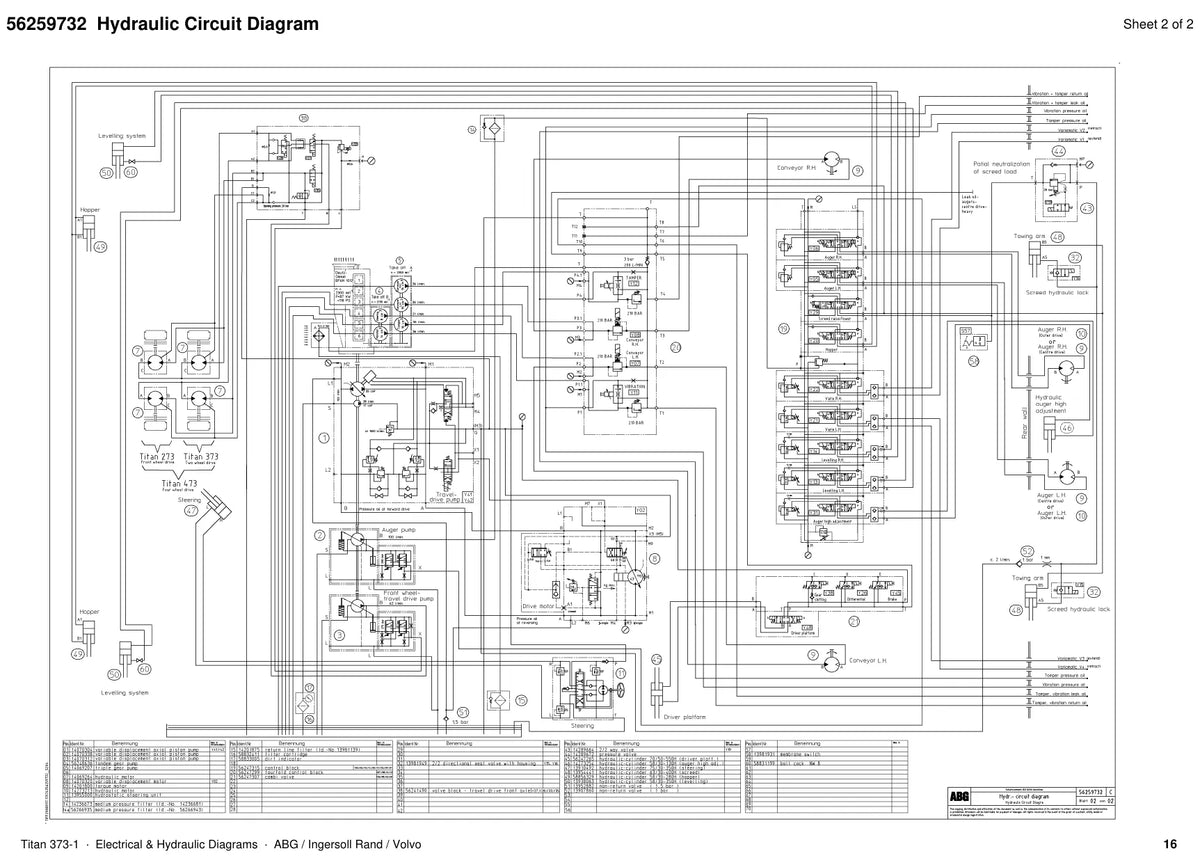

- Diagrama hidráulico geral
Por que vale a pena
- Encurta o tempo de máquina parada no diagnóstico elétrico.
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
- Evita troca de peça por tentativa: a falha é localizada no diagrama.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de pneus ABG Titan 373-1.
Perguntas frequentes
Serve para a ABG Titan 373-1 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 18 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
