Os esquemas elétricos e hidráulicos da vibroacabadora de esteiras ABG Titan 326 Ingersoll Rand são o documento técnico em PDF, com 101 páginas em inglês, com os diagramas numerados por folha e os componentes pelo código de fábrica. Encurtam o caminho entre o defeito e a causa.
ABG Titan 326 é um equipamento da ABG, de Hameln, na Alemanha. A fábrica fez parte da Ingersoll Rand entre 1990 e 2007 e depois passou para a Volvo — é o mesmo equipamento que muita gente procura como Volvo ABG Titan 326.
Destaques deste material
- Rastreio completo de circuitos elétricos, com fios, bornes e numeração para seguir cada linha.
- Localização de componentes, relés e conectores da Vibroacabadora, facilitando a identificação em campo.
- Diagramas hidráulicos com blocos de válvulas e atuadores para entender o fluxo do sistema.
- Base para diagnóstico elétrico e hidráulico, reduzindo o tempo de parada da máquina.
O que os esquemas cobrem

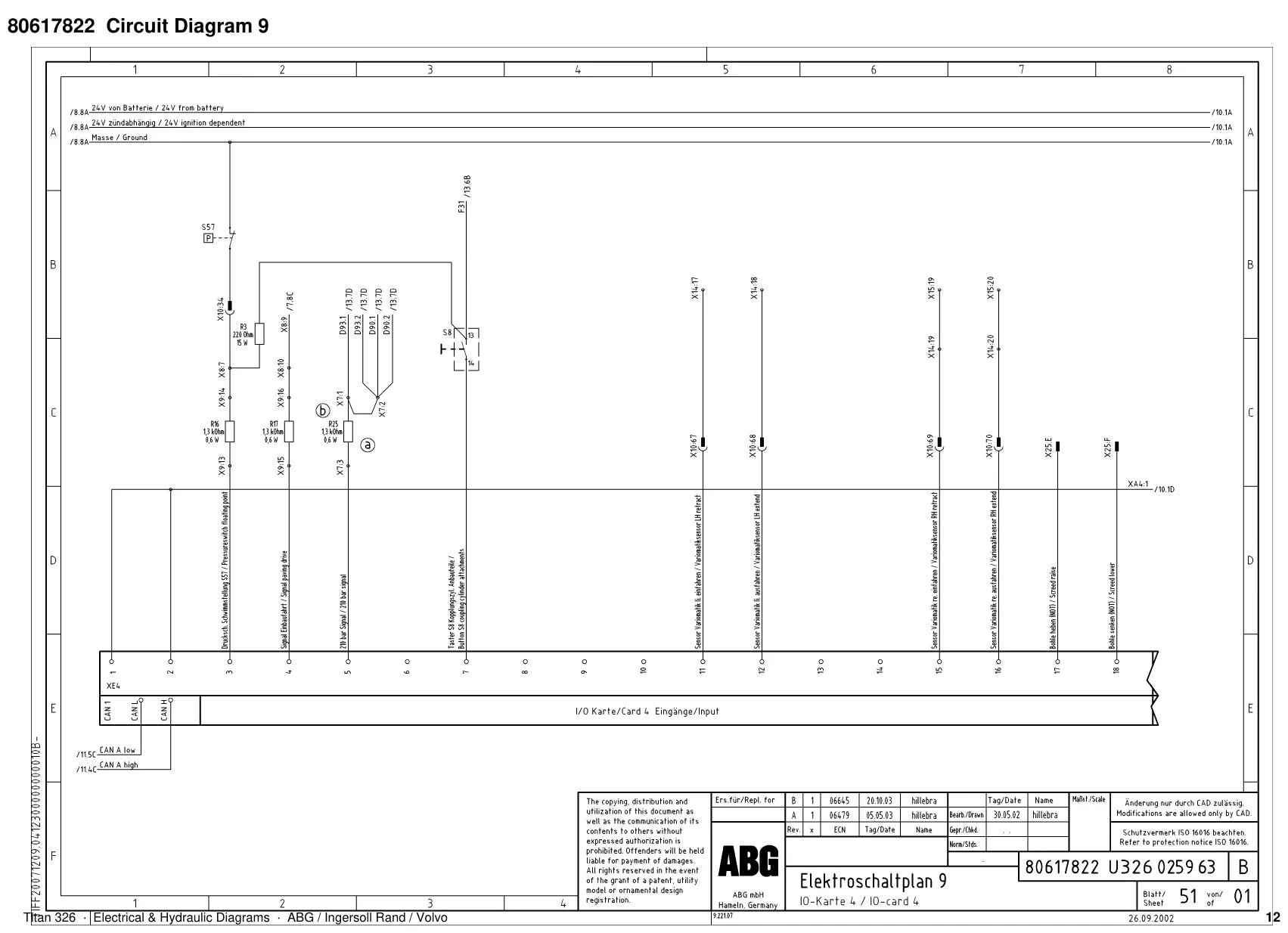

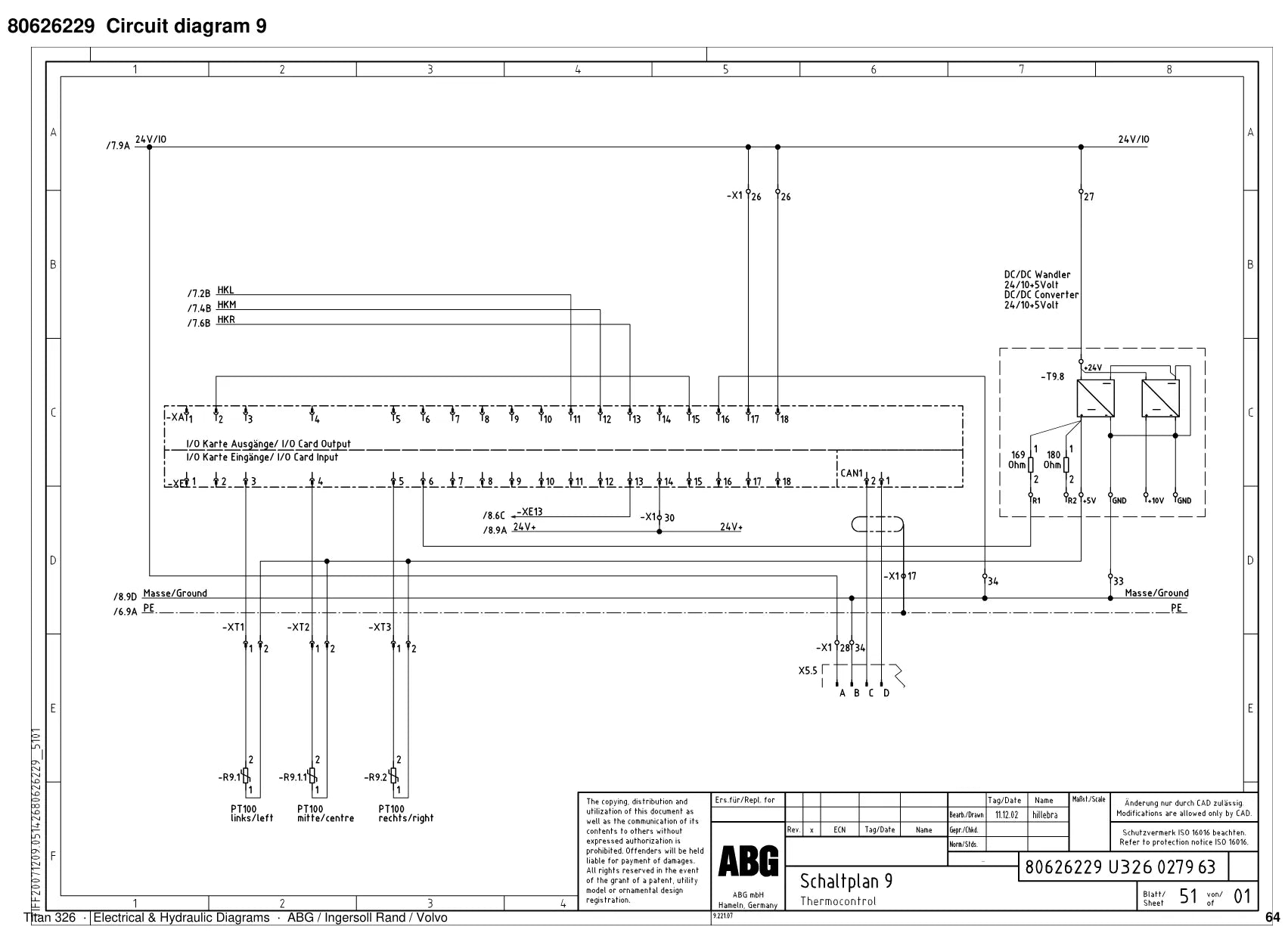

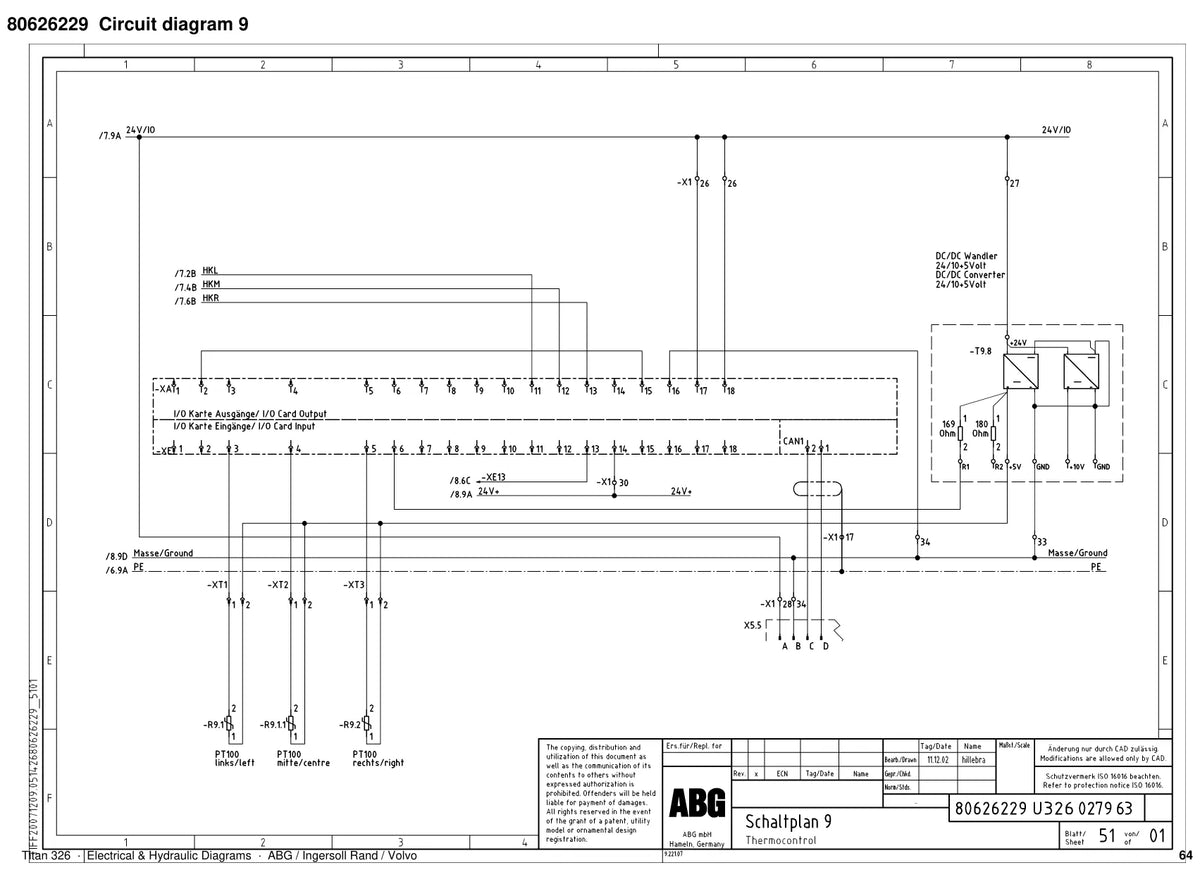

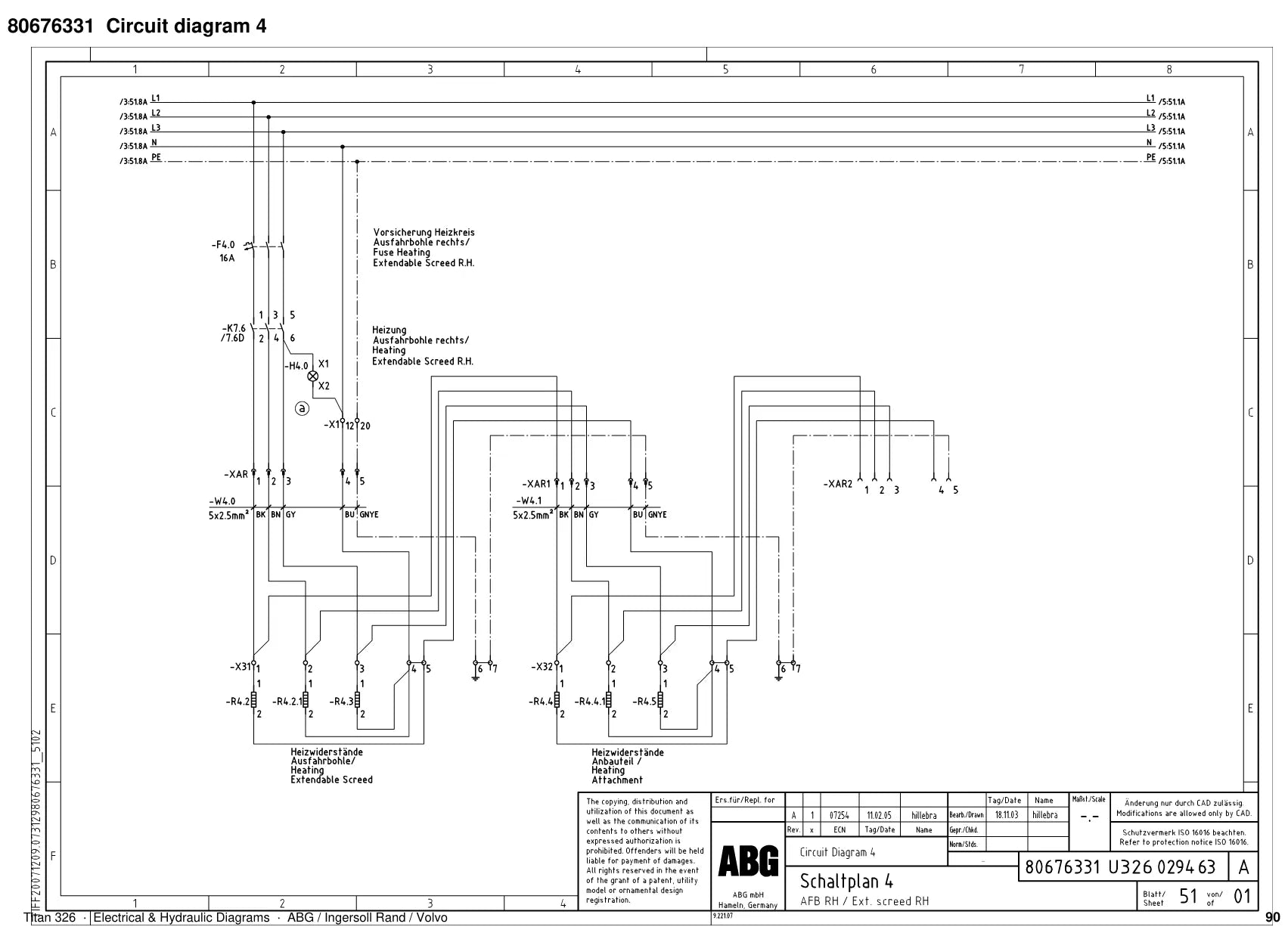

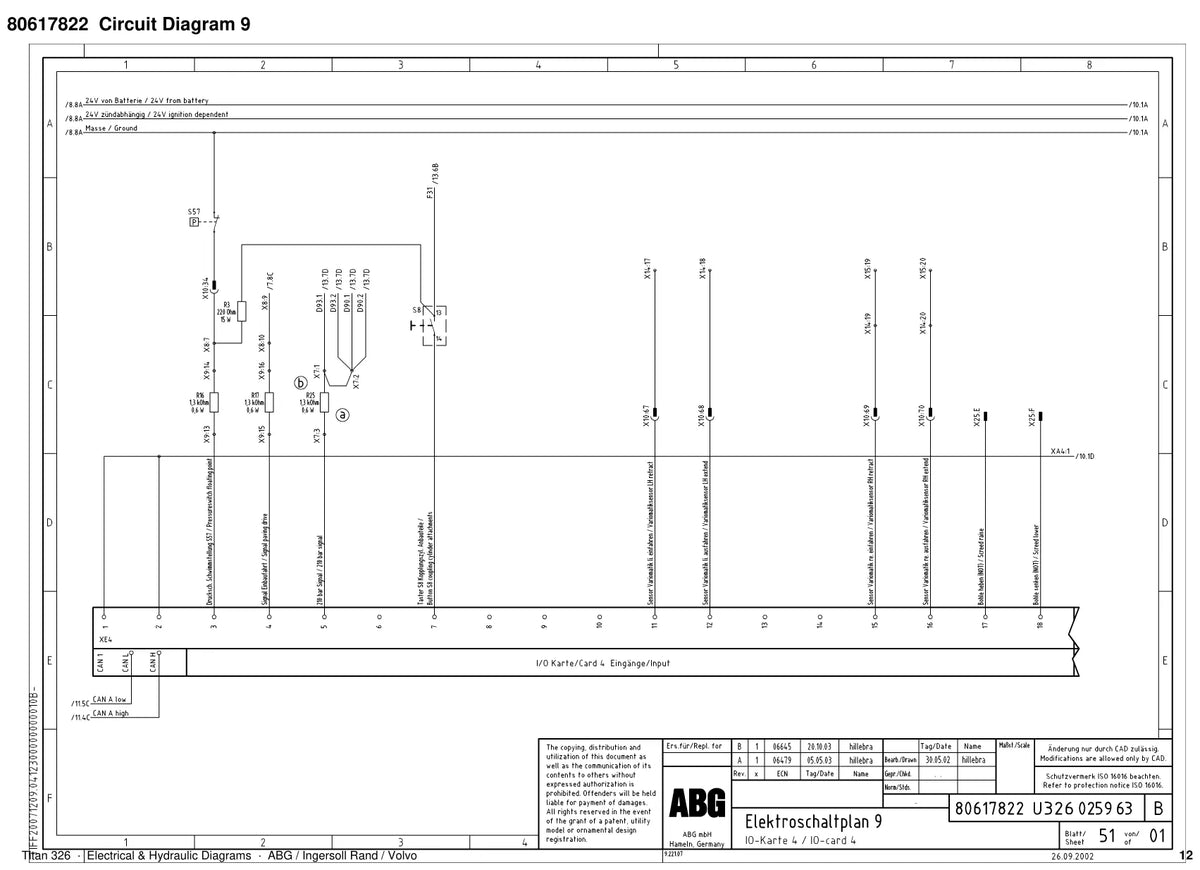

- Diagramas de circuito elétrico 1 a 14
- Diagramas de circuito elétrico (2ª série)
- Diagrama hidráulico 2 (translação/crawler drive)
- Diagrama hidráulico do motor/tanque
- Diagramas hidráulicos 3 a 6
- Diagramas hidráulicos 7 a 10

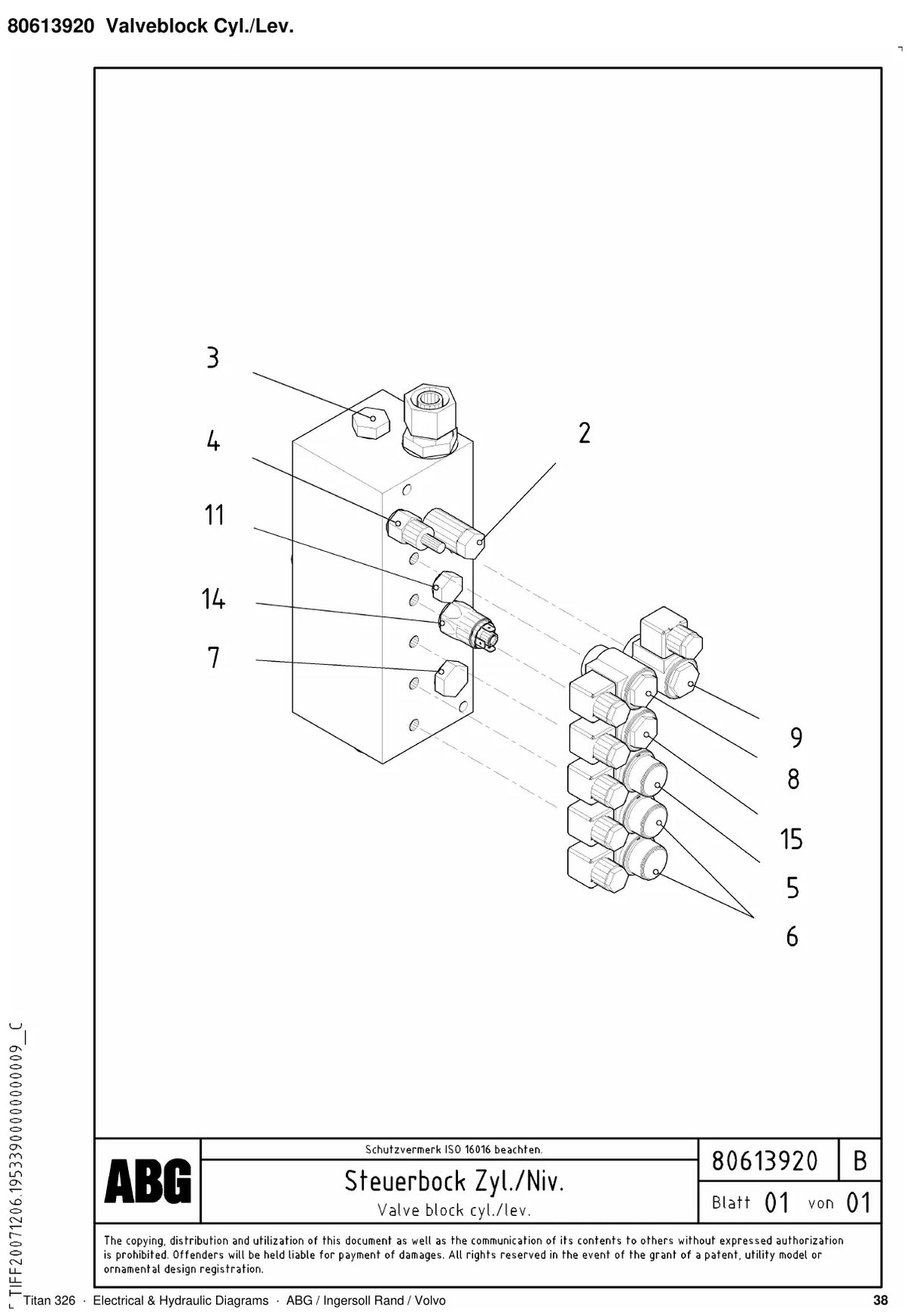

- Blocos de válvulas (auger, transportador/vibração, cilindros/nivelamento)
- Blocos de controle e válvulas de nivelamento
- Kit de liberação do freio de emergência
- Filtro de linha de retorno
- Sensor de temperatura Ni1000
- Legenda de componentes e conectores
Por que vale a pena
- Evita troca de peça por tentativa: a falha é localizada no diagrama.
- Encurta o tempo de máquina parada no diagnóstico elétrico.
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de esteiras ABG Titan 326.
Perguntas frequentes
Serve para a ABG Titan 326 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 101 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
