O Esquema Elétrico Wirtgen W 195 (série 18.20) é o documento técnico em PDF, com 226 páginas em alemão e inglês, pronto para consulta na oficina e para imprimir só as folhas que você for usar.
Destaques deste material
- Esquema elétrico oficial Wirtgen W 195, série 1820, números de série 0001 a 0591, com 226 páginas.
- Topologia completa: designação de locais, luzes, hidráulica, barramento CAN, placas de circuito +EC.CB1 e +EC.CB2 e painéis de comando.
- Circuitos da fresagem: embreagem do tambor fresador, tensor da correia, tampa do tambor, raspador, protetores laterais e dispositivo de giro do tambor.
- Elétrica do motor: partida, parada, liberação de partida, controle de carga, unidade de controle, ajuste de rotação, diagnóstico e sensores.
- Opcionais com folhas próprias: sistema de câmeras e VCS (sistema de corte a vácuo).
- Catálogo 2579948_03, com alterações até 06/01/2024.
Dados técnicos
- Série (Baureihe): 1820
- Número de pedido: 2579948_03
- Opcionais: Sistema de câmeras e VCS (sistema de corte a vácuo)
Sistemas e circuitos cobertos
- Topologia — designação de locais, luzes de advertência e faróis de trabalho, hidráulica e barramento CAN
- Topologia — placas de circuito +EC.CB1/+EC.CB2 e painéis de comando
- Parada de emergência
- Buzina, sirene de ré e luzes de advertência dos protetores laterais

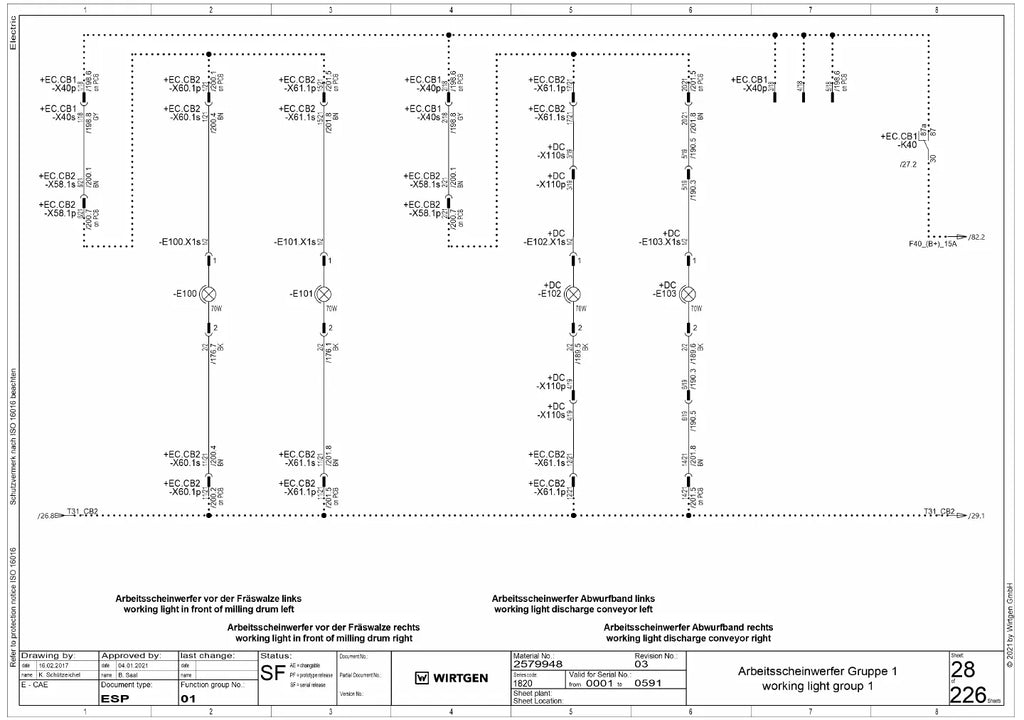

- Giroflex, faróis de trabalho (grupos 1 a 4) e iluminação do painel
- Teto de proteção / capô do motor, botão de favoritos e sistema de câmeras (opcional)
- Tampa do tambor fresador — fim de curso e travamento
- Raspador — comandos, válvulas e sensores
- Embreagem do tambor fresador e tensor da correia de acionamento
- Protetores laterais — comandos, válvulas e sensores
- VCS (sistema de corte a vácuo) e dispositivo de giro do tambor fresador
- Elétrica do motor — partida, parada, liberação de partida e controle de carga
- Motor de partida e aquecedor do ar de admissão

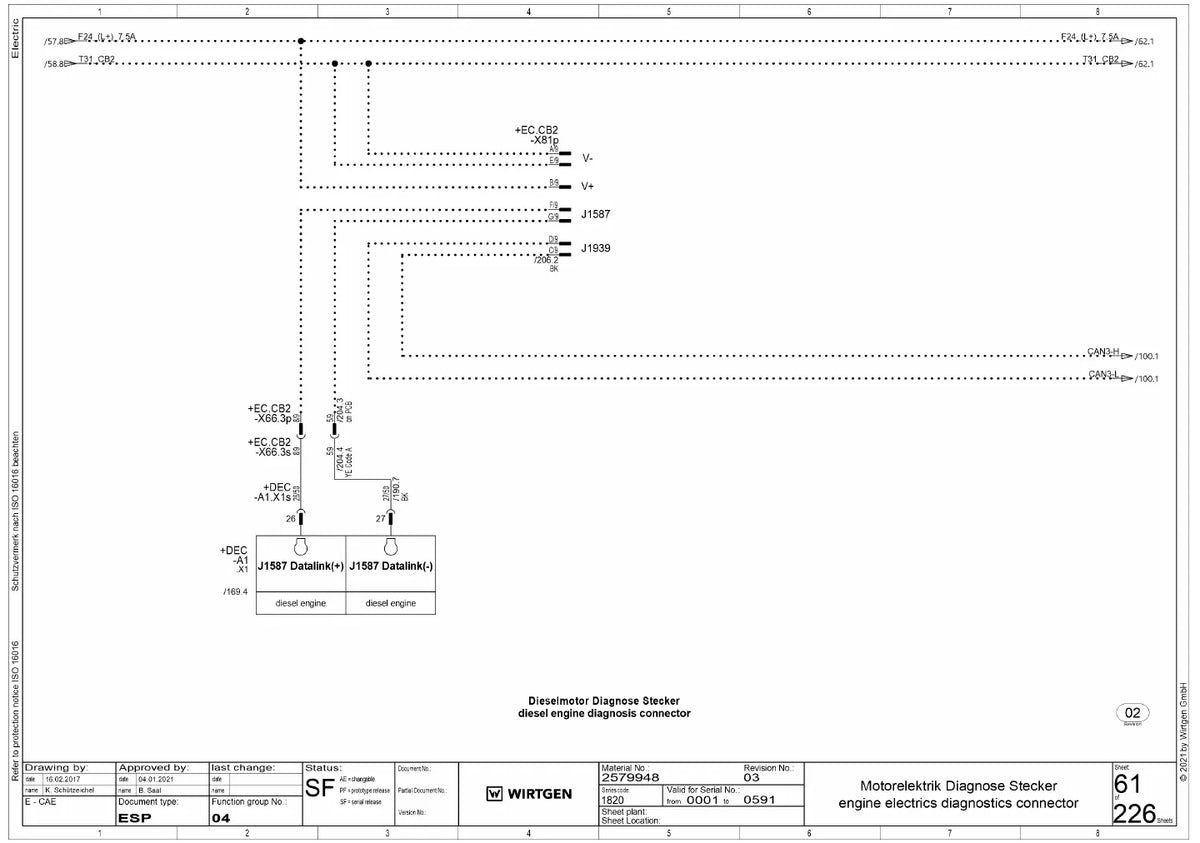

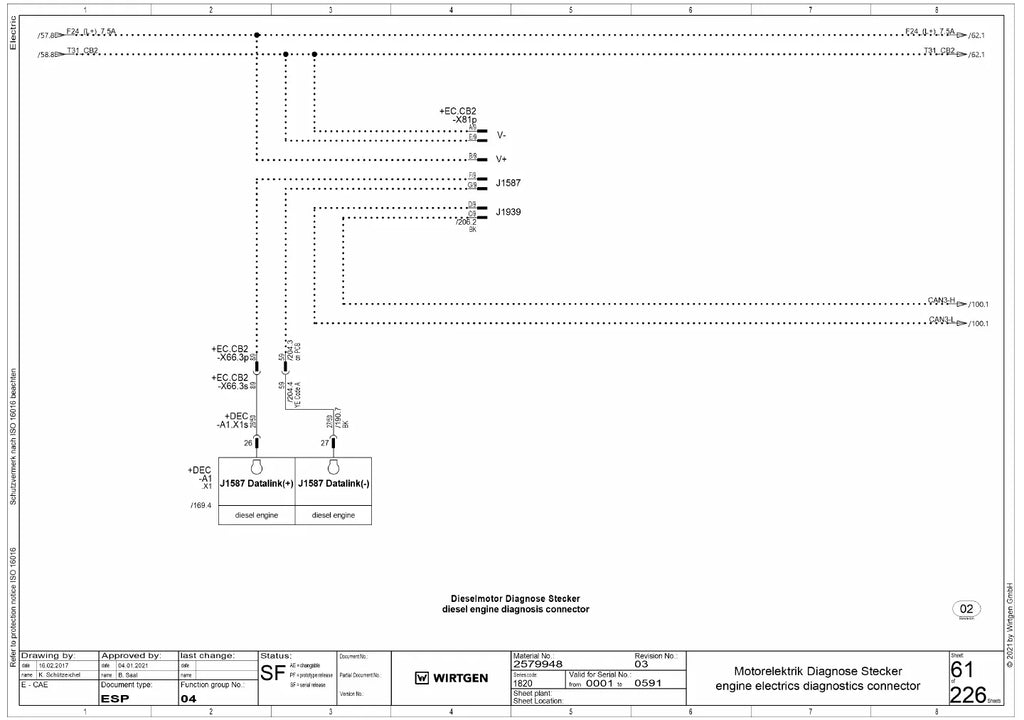

- Elétrica do motor — unidade de controle, ajuste de rotação, diagnóstico e sensores
Por que vale a pena
- Acelera o diagnóstico elétrico: sensores, relés, fusíveis e conectores aparecem no contexto do circuito.
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
Para quem é
Pensado para eletricistas e técnicos de oficina que diagnosticam fresadoras a frio Wirtgen W 195 em obras de fresagem de pavimento.
Perguntas frequentes
Para qual máquina é este material?
Para Wirtgen W 195 (série 18.20). Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em alemão e inglês. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Dá para pesquisar palavras no PDF?
As páginas são imagens, então a busca por texto pode não funcionar: a navegação é pelas figuras e pelos títulos das folhas.
Como é a entrega?
Digital: você recebe o link do PDF por e-mail ou WhatsApp assim que o pagamento é confirmado.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
