Descrição
O Esquema Elétrico Volkswagen Novo Delivery 9.170 e 11.180 é o documento técnico em PDF com 176 páginas, pronto para consulta e impressão. Reúne procedimentos, vistas e especificações técnicas de referência para manutenção e reparo com segurança.
Destaques deste material:
- Esquema oficial MAN (K50 7a edição, 03-2021) do Novo Delivery com motor Cummins ISF e câmbio Eaton
- Detalha a central elétrica, fusíveis principais linha 30, grid heater e relé de partida
- Cobre o módulo ABS Knorr, sensores de pressão do freio, conversor 24V/12V e rede CAN
- Inclui procedimentos ilustrados de desmontagem de cada conector pela trava
Especificações
- Marca: Volkswagen
- Modelo: Novo Delivery 9.170 e 11.180
- Documento: Esquema Elétrico
- Páginas: 176
- Idioma: Português
- Formato: PDF digital — download imediato
O que este esquema elétrico traz (conteúdo real do arquivo)
- Central elétrica - sistema de carga e partida, alternador e fusíveis principais linha 30
- Interruptor de ignição, relé de partida e relé do grid heater (motor Cummins ISF)
- TCU/ECM e chicotes intermediários motor/caixa de mudanças Eaton EA 6106
- Sistema de iluminação - conjunto de seta, farol, luz lateral e farol de neblina (LD e LE)
- Módulo ABS Knorr e sensores de pressão 1 e 2 do freio
- Conversor 24V/12V
- Rede CAN (PCAN) e conectores de comunicação
- Ar condicionado e painel do ar condicionado
- Luz de cortesia e iluminação interna
- Sensor de rotação, sensor de nível e conjunto motor-bomba

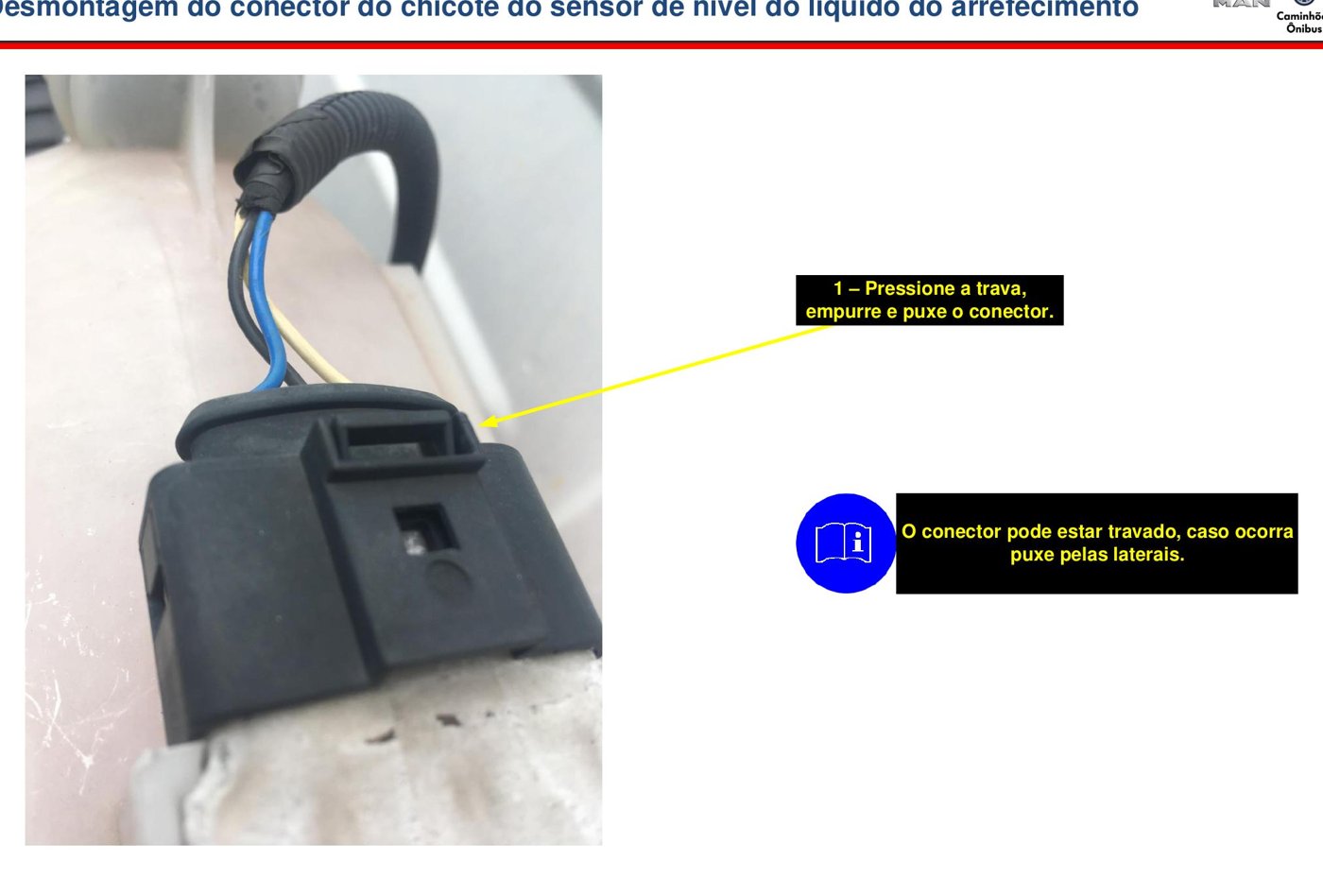

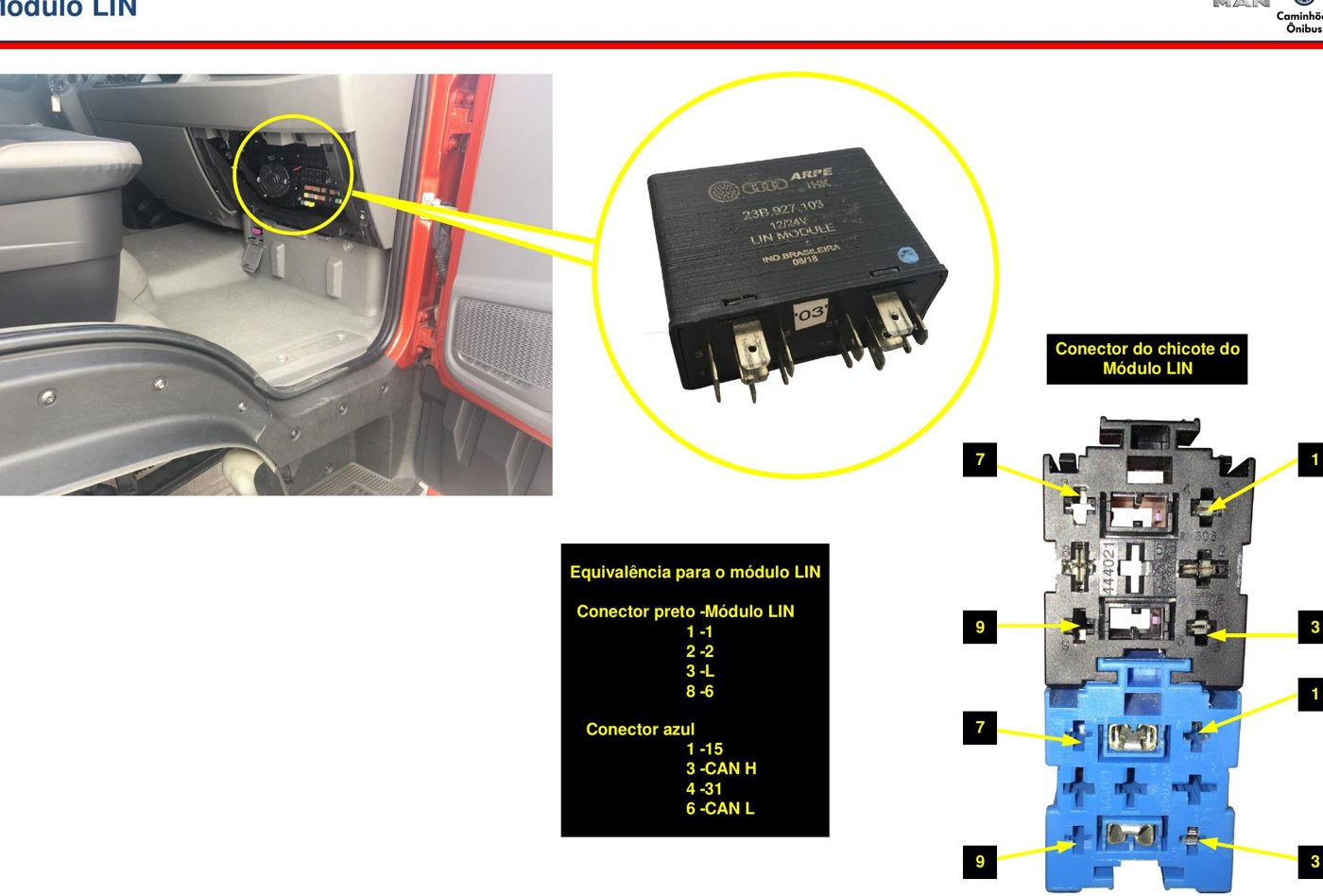

- Procedimentos de desmontagem/identificação de conectores por trava
Por que este material vale a pena
- ✅ Procedimentos e especificações oficiais de referência
- ✅ Economiza tempo de oficina e evita erros
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para auto elétrico de caminhão leve/médio que trabalham com Volkswagen Novo Delivery 9.170 e 11.180 e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Volkswagen Novo Delivery 9.170 e 11.180.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
