O Esquema Elétrico Vögele SUPER 1600-3 e 1600-3i (15.82) é o documento técnico em PDF, com 187 páginas em alemão e inglês, pronto para consulta na oficina e para imprimir só as folhas que você for usar.
Destaques deste material
- Esquema elétrico Vögele das vibroacabadoras SUPER 1600-3 e 1600-3i, série 1582, válido do nº de série 0124 em diante.
- 187 folhas bilíngues (alemão e inglês), documento 2444949, com última alteração em 02/02/2015.
- Mapeia os fusíveis F1 a F43, o circuito de parada de emergência e a alimentação dos controladores C2 e C3.

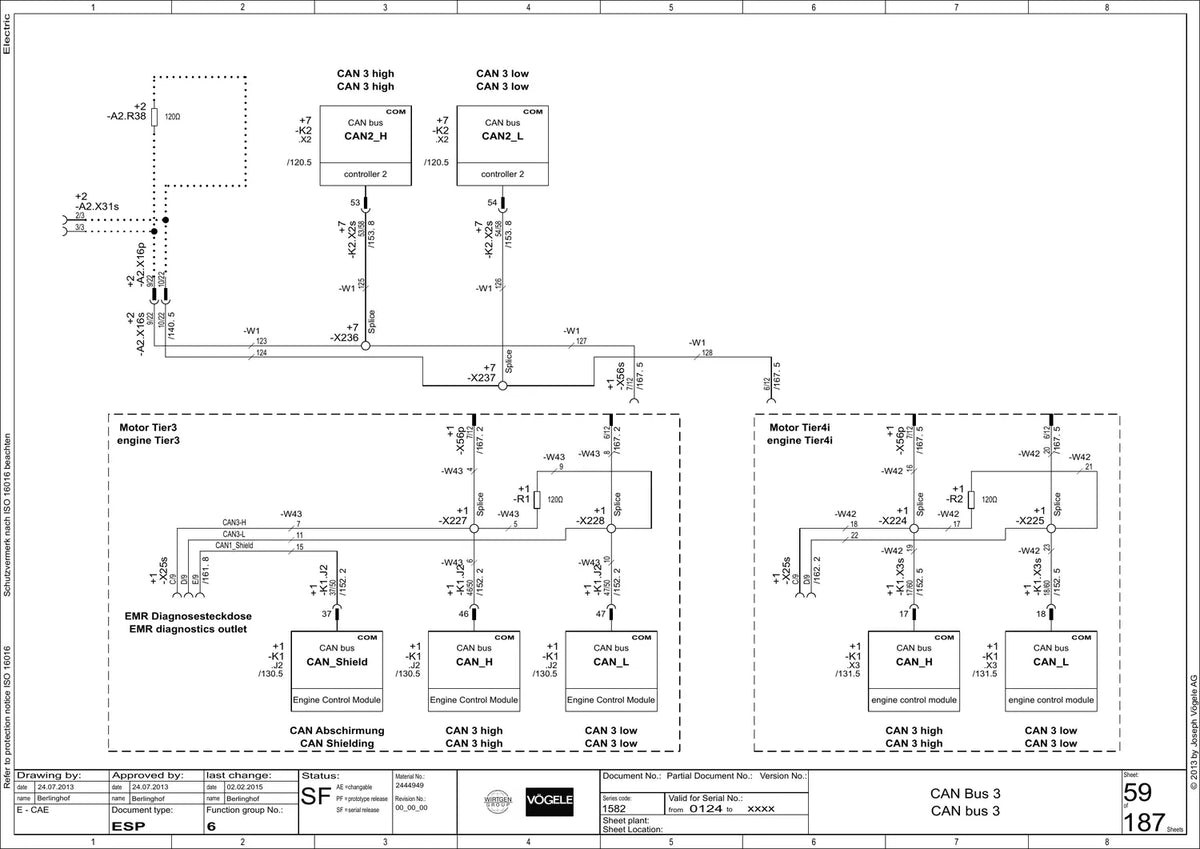

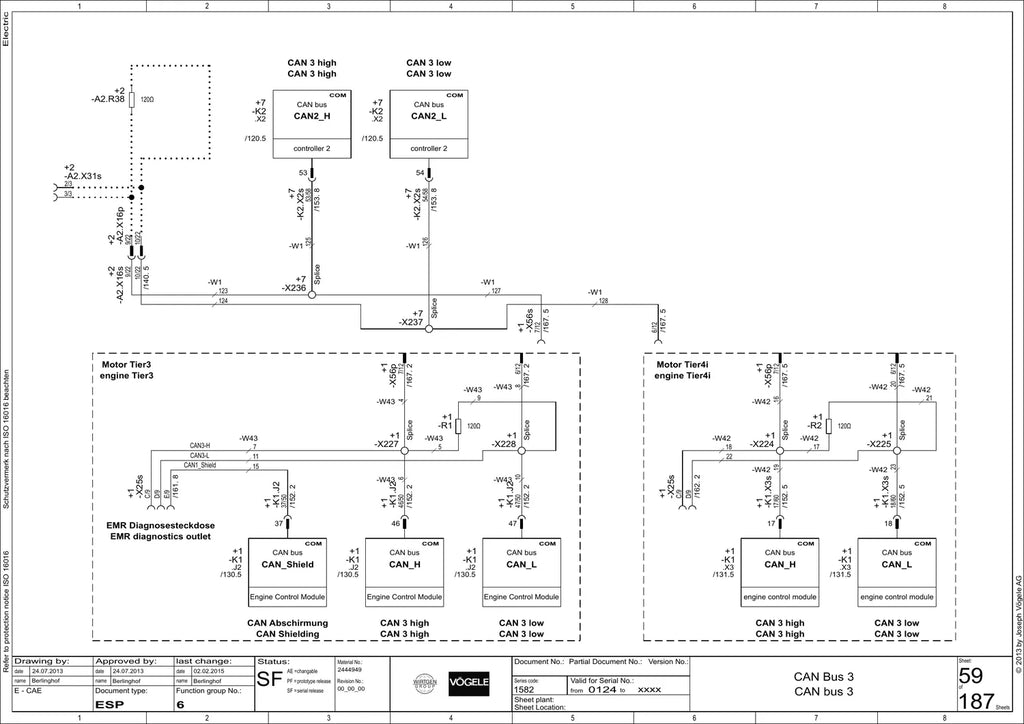

- Barramentos CAN 0 a CAN 6 detalhados, com ECM do motor, painel principal e comandos externos da mesa.
- Aquecimento da mesa, nivelamento AGS, direção automática, tamper, vibração e alta compactação em folhas dedicadas.
- Lista de componentes e referências cruzadas pino a pino para rastrear cada sinal.
Dados técnicos
- Série (Baureihe): 1582
- Nº de série válido: 0124 em diante
- Folhas: 187
- Última alteração: 02/02/2015
Circuitos e folhas cobertos
- Buzina, giroflex e luzes de trabalho
- Aquecimento do assento, limpador e lavador do para-brisa e semáforo de orientação
- Motor de partida, filtro de ar e ECM do motor

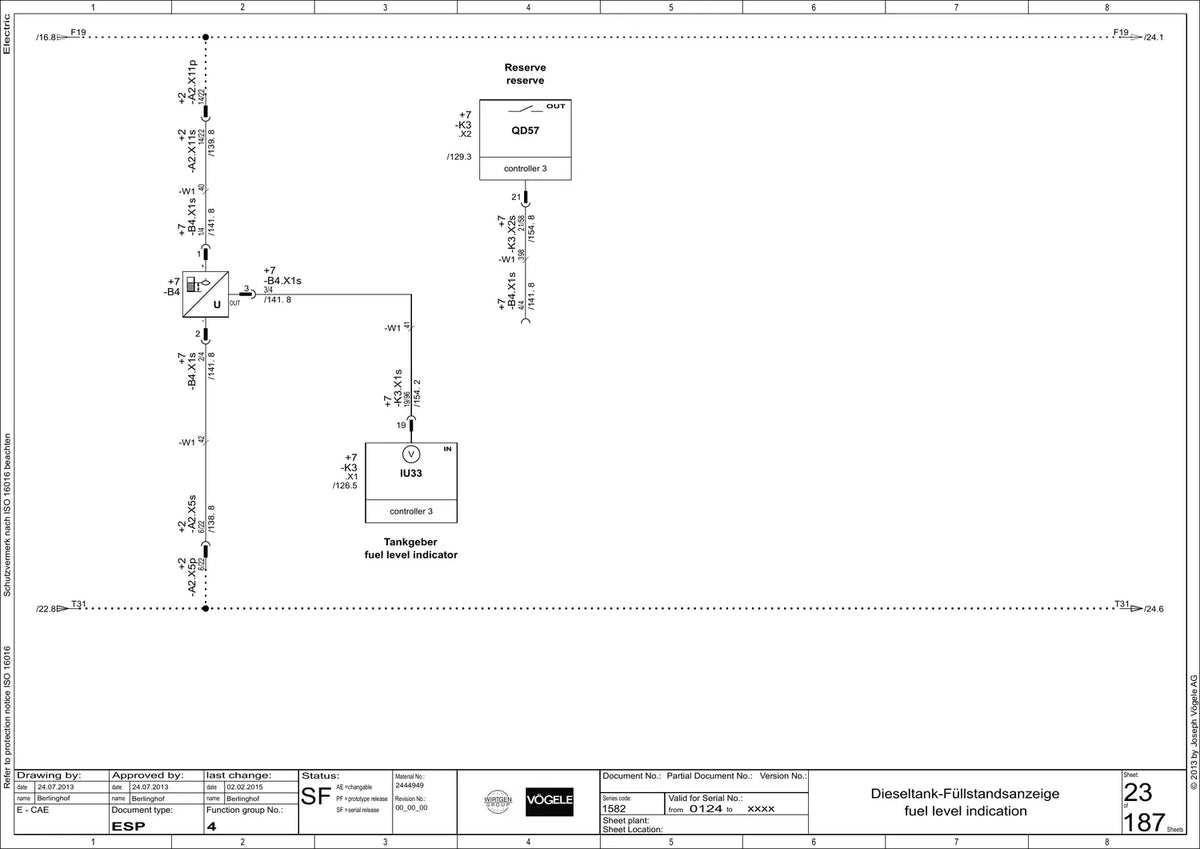

- Embreagem Visco, embreagem PVG, nível de combustível e monitoramento de filtros
- Bateria, alternador, ignição e chave geral
- Distribuição de tensão e fusíveis F1 a F43, circuito de parada de emergência
- Alimentação do painel principal, controladores C2 e C3, comando externo da mesa e ECM
- Tomadas, codificação dos controladores e barramentos CAN 0 a CAN 6
- Aquecimento da mesa (controle, monitoramento e circuito principal) e valores de medição da mesa
- Joysticks, freio de estacionamento, sensores de rotação e tração
- Raspador da esteira, alarme de ré, proteção anticolisão, sensor de distância e direção automática

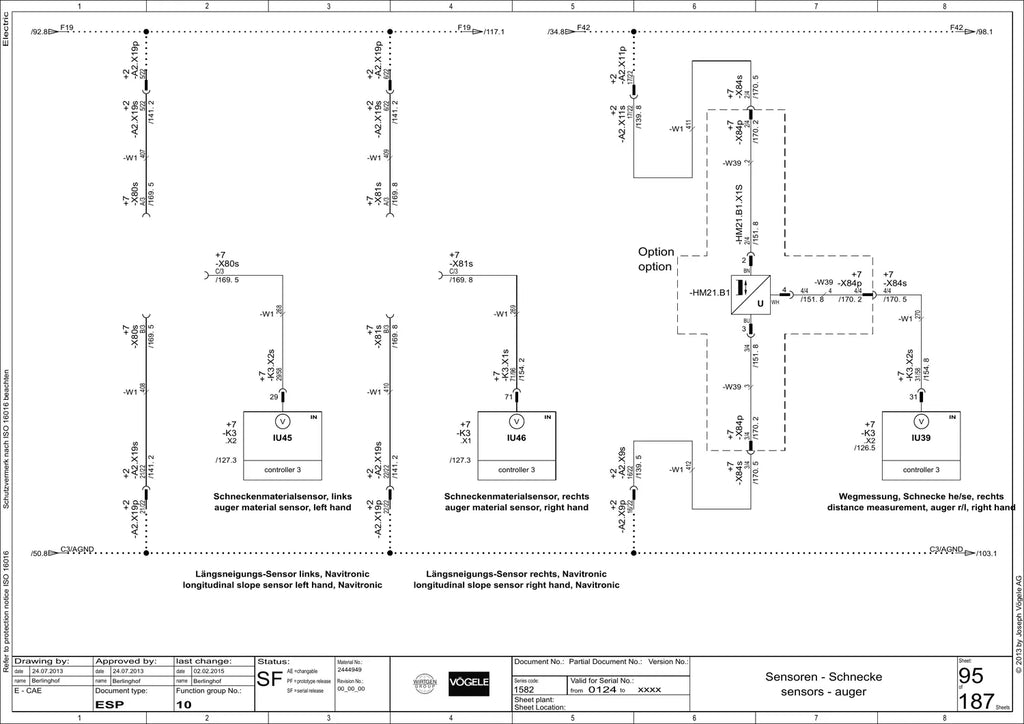

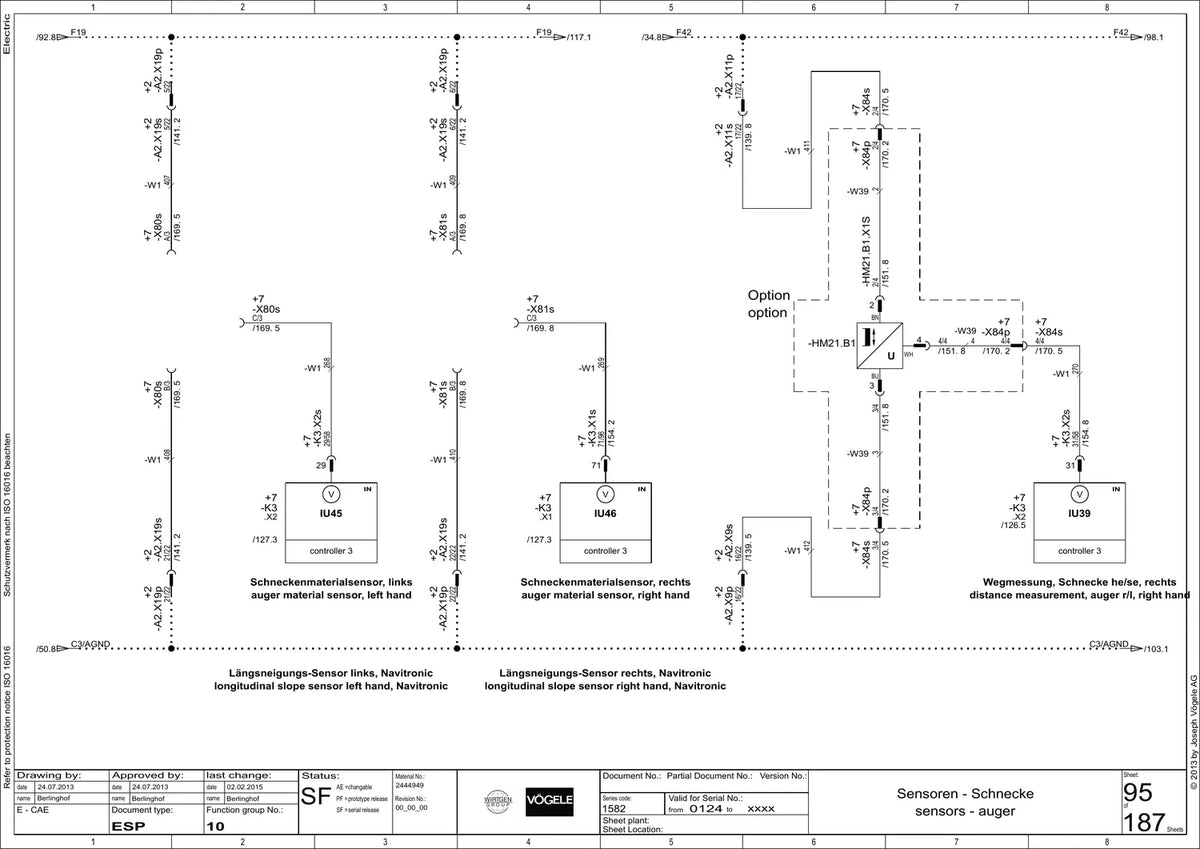

- Esteiras transportadoras, roscas distribuidoras e sensores da rosca, laterais da moega
- Nivelamento AGS, estação de limpeza e funções da mesa: levantar/abaixar, alívio, travamento e extensão

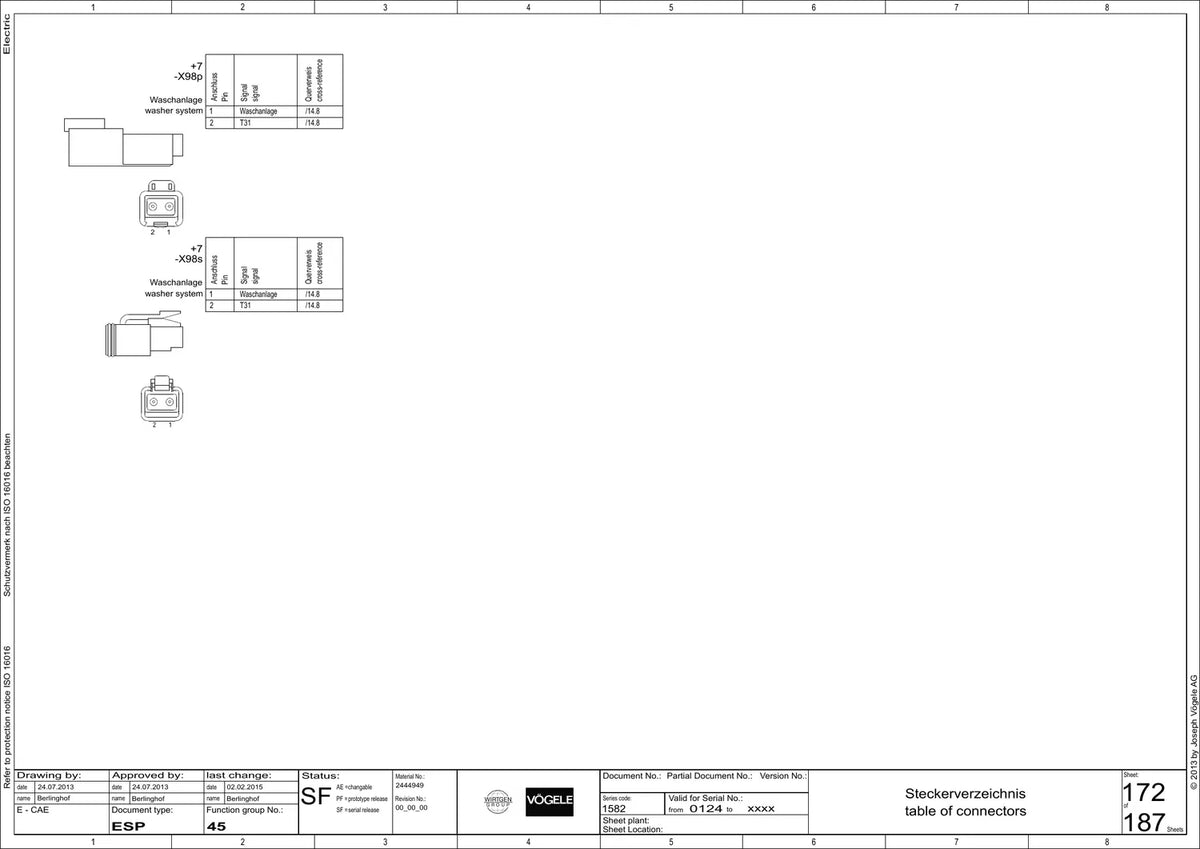

- Tamper, vibração, alta compactação e ajuste de abaulamento; referências cruzadas e lista de componentes
Por que vale a pena
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
- Serve de base para modificações e instalação de opcionais sem improviso.
- Acelera o diagnóstico elétrico: sensores, relés, fusíveis e conectores aparecem no contexto do circuito.
Para quem é
Indicado para: eletricistas e técnicos de pavimentação que fazem diagnóstico em vibroacabadoras Vögele SUPER 1600-3/1600-3i.
Perguntas frequentes
Como sei se serve na minha máquina?
Para Vögele SUPER 1600-3 e 1600-3i (15.82) (0124 em diante). Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em alemão e inglês. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Como é a entrega?
Digital: você recebe o link do PDF por e-mail ou WhatsApp assim que o pagamento é confirmado.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
