O Esquema Elétrico Renault Trucks Magnum DXi é o material técnico em PDF, com 448 páginas em inglês, pronto para consulta na oficina e para impressão das folhas que você for usar.
Cobre o Magnum DXi nas famílias 17JE, 17RE, 17SE e 17TE, incluindo o 6x2 pusher, com 207 folhas só de diagrama elétrico. A publicação 70 173 é de setembro de 2008.
Aplicação — modelos e versões atendidos
O que este volume cobre:
- Renault Magnum DXi
- 4x2 e 6x2 (inclui 6x2 pusher)
- famílias 17JE (TR 6x2 pusher), 17RE, 17SE e 17TE
- motor DXi 13
- publicação 70 173 de 09/2008
- gestão da entrada de ureia e aquecedor independente Thermo 90S
Como esta linha foi vendida:
- Magnum 440 DXi, 460 DXi, 480 DXi, 500 DXi e 520 DXi — motor DXi 13 (12,8 L, base Volvo D13A)
- o Magnum 500 DXi entrega 368 kW e 2450 Nm, com SCR e Optidriver+
- o topo Euro 5/EEV é o Magnum 520 DXi Optifuel
Destaques deste material
- 448 páginas, publicação 70 173 de setembro de 2008

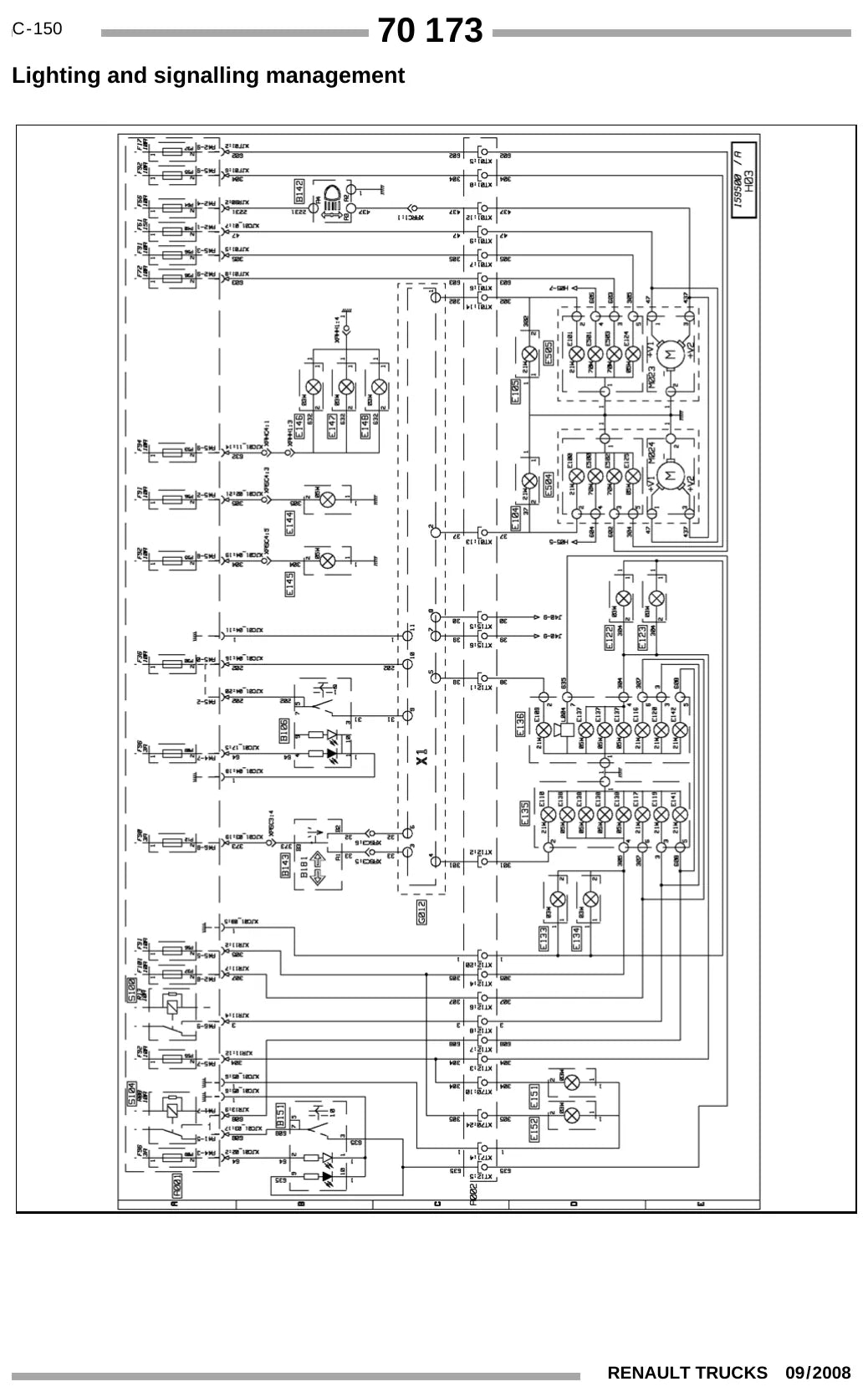

- Diagrama elétrico em 207 folhas e localização de aparelhos em 81 — o maior detalhamento desta geração

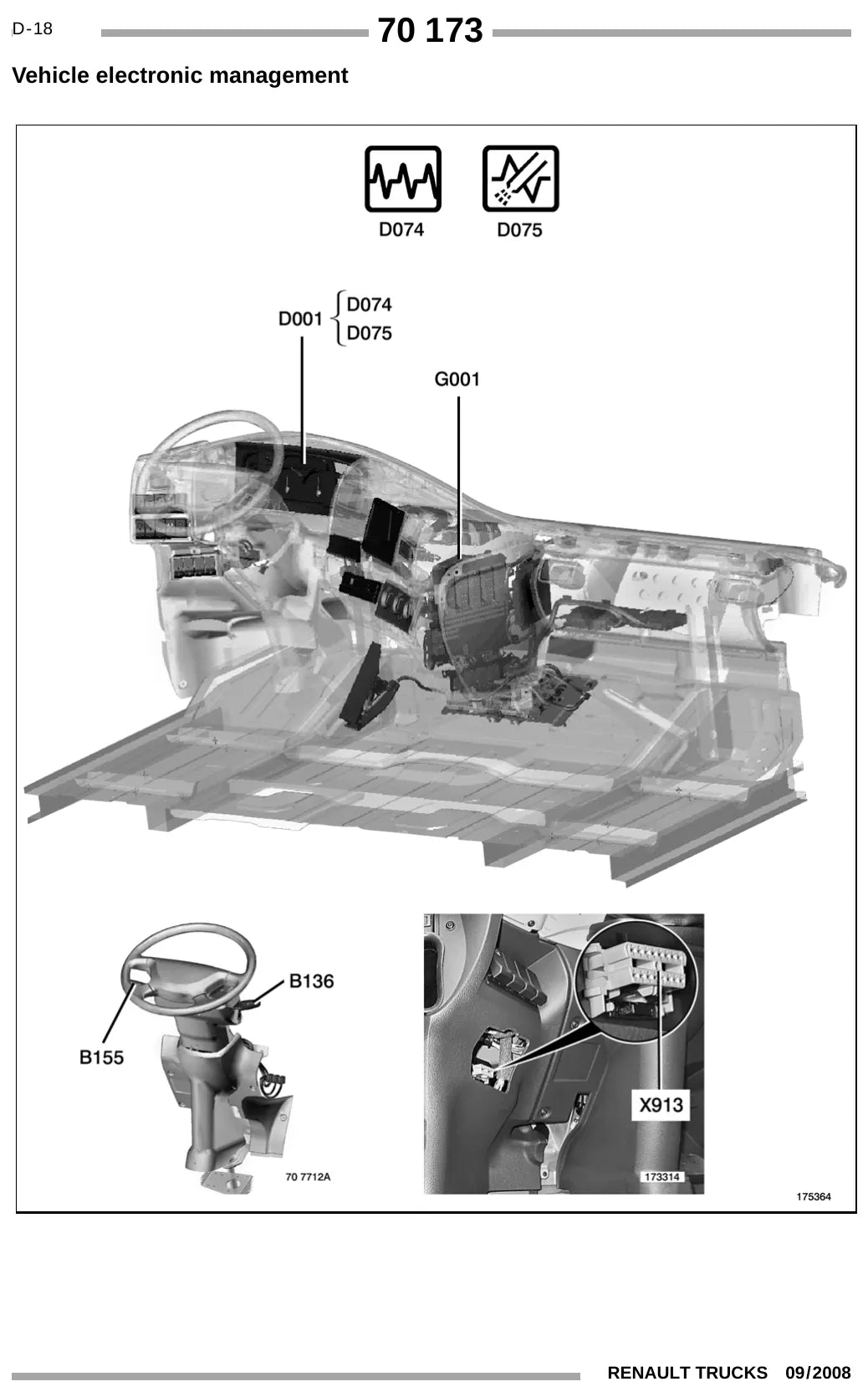

- Gestão eletrônica do veículo em duas partes e gestão a bordo (onboard management)
- EBS nas configurações 4x2 e 6x2, gestão da entrada de ureia e produção de ar

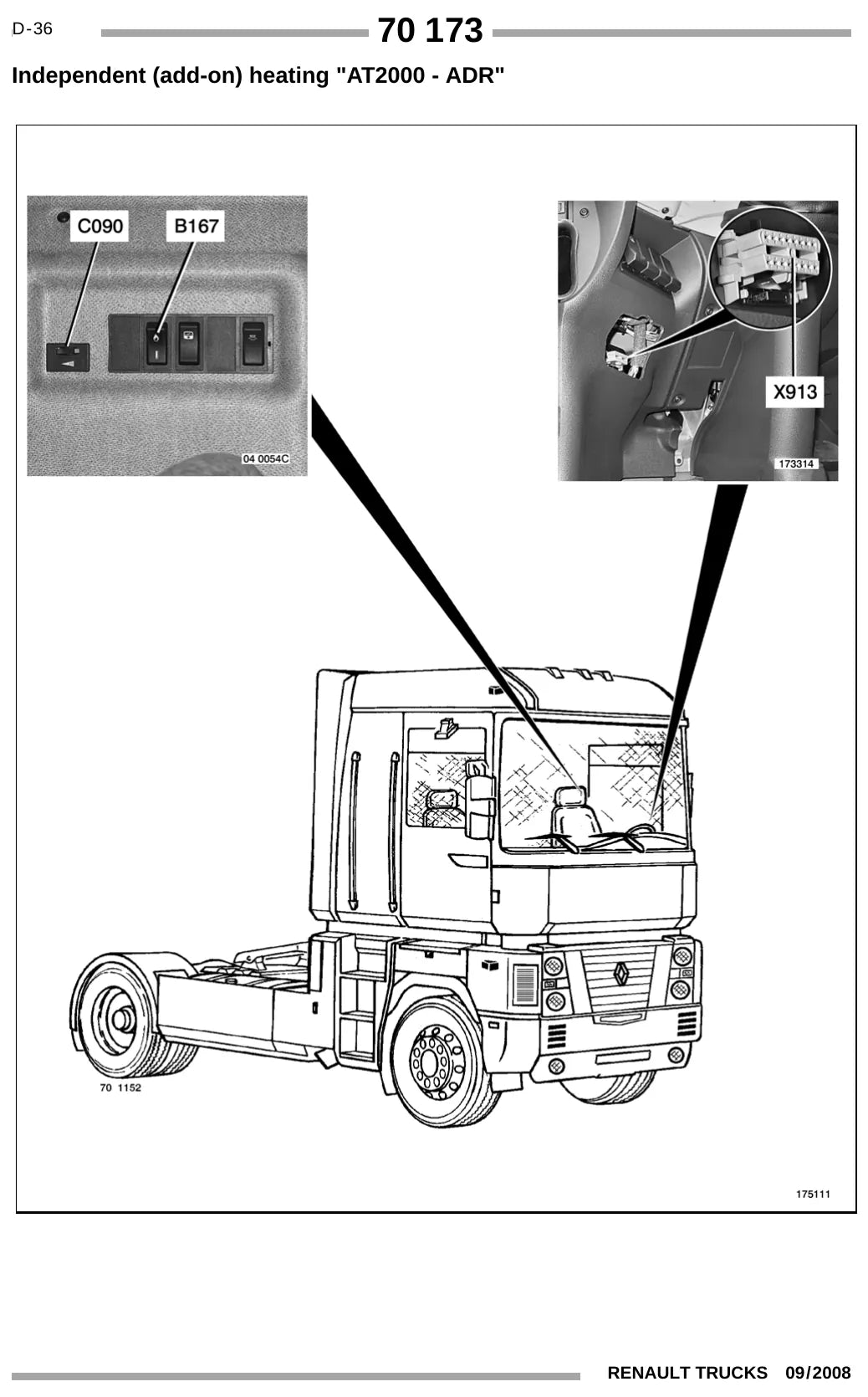

- Aquecedor independente Thermo 90S, ar-condicionado, rádio, CB e telefone
Sistemas e circuitos cobertos
- Generalidades e código de cores dos fios
- Arquitetura dos barramentos CAN J1939 e J1587
- Partida e auxílio de partida
- Produção de energia (versão padrão e ADR)
- Chicotes e conectores
- Distribuição elétrica e caixa de distribuição
- Painel de instrumentos e display de informações
- Equipamento EBS e freios
- Ar-condicionado, aquecimento e acessórios de conforto
Por que vale a pena

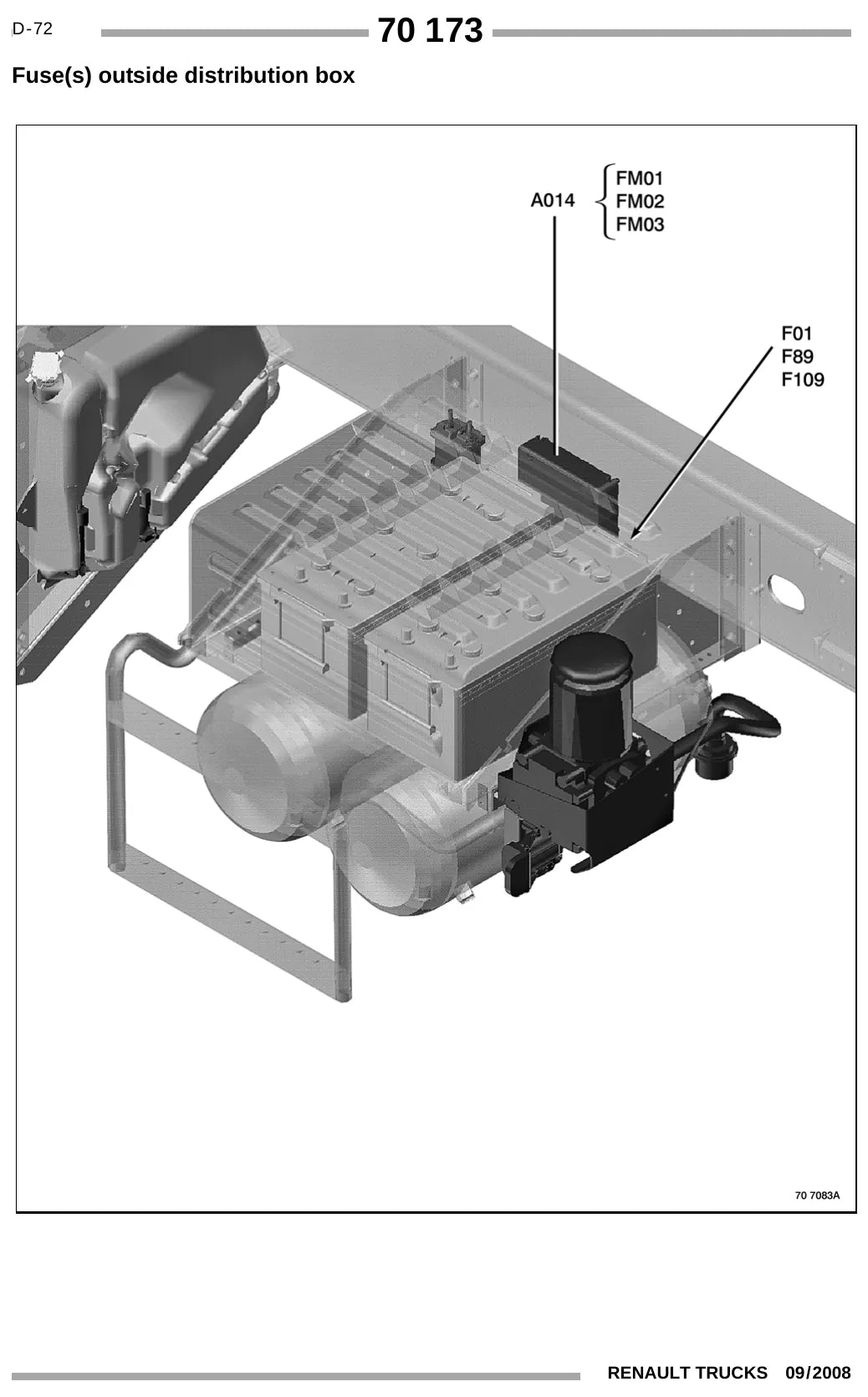

- As tabelas de fusíveis e relés poupam a consulta a listas soltas de internet, que quase sempre estão erradas.
- Dá para imprimir só as folhas do circuito que você está atacando e levar para cima do caminhão.
- Identificação de conectores e pinagem: o que muda um reparo de meio dia para meia hora.
Para quem é
Indicado para eletricistas de caminhão, oficinas de linha pesada, frotistas e técnicos de diagnóstico Renault Trucks.
Perguntas frequentes
Serve para qual veículo?
Para o Renault Trucks Magnum DXi. Confira o modelo e a versão do seu veículo antes da compra.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu aparelho para consulta e impressão offline.
Posso imprimir só as páginas que preciso?
Pode. É um PDF comum: você imprime a folha do circuito ou do conjunto que vai atacar.
