Descrição
O Esquema Eletrico Mercedes-Benz OF 1721 é o documento técnico em PDF com 11 páginas, pronto para consulta e impressão. Traz os diagramas de fiação, a identificação de componentes, a localização de fusíveis e relés e a numeração dos terminais — tudo o que o profissional precisa para diagnosticar e reparar o sistema elétrico com rapidez e segurança.
Destaques deste material:
- Instalacao eletrica de 24 Volts, valido a partir do chassi 301.494 (edicao 07/02)
- Cobre retardador Telma e transmissao automatica Allison como variantes
- Legenda completa de componentes por codigo (C7, FA, FB, FI...) com nomes reais
Especificações
- Marca: Mercedes-Benz
- Modelo: OF 1721
- Documento: Esquema Eletrico
- Páginas: 11
- Idioma: Português
- Formato: PDF digital — download imediato
O que este esquema eletrico traz (conteúdo real do arquivo)
- Interpretacao do esquema eletrico e identificacao dos cabos (cores bl/br/ge/gn/gr/li/rt/sw/ws e secao em mm2)
- Modulo A - Partida/parada do motor, geracao de energia e farois (motor de partida M9, alternador G2, reles K1-K4, chave geral Q1)

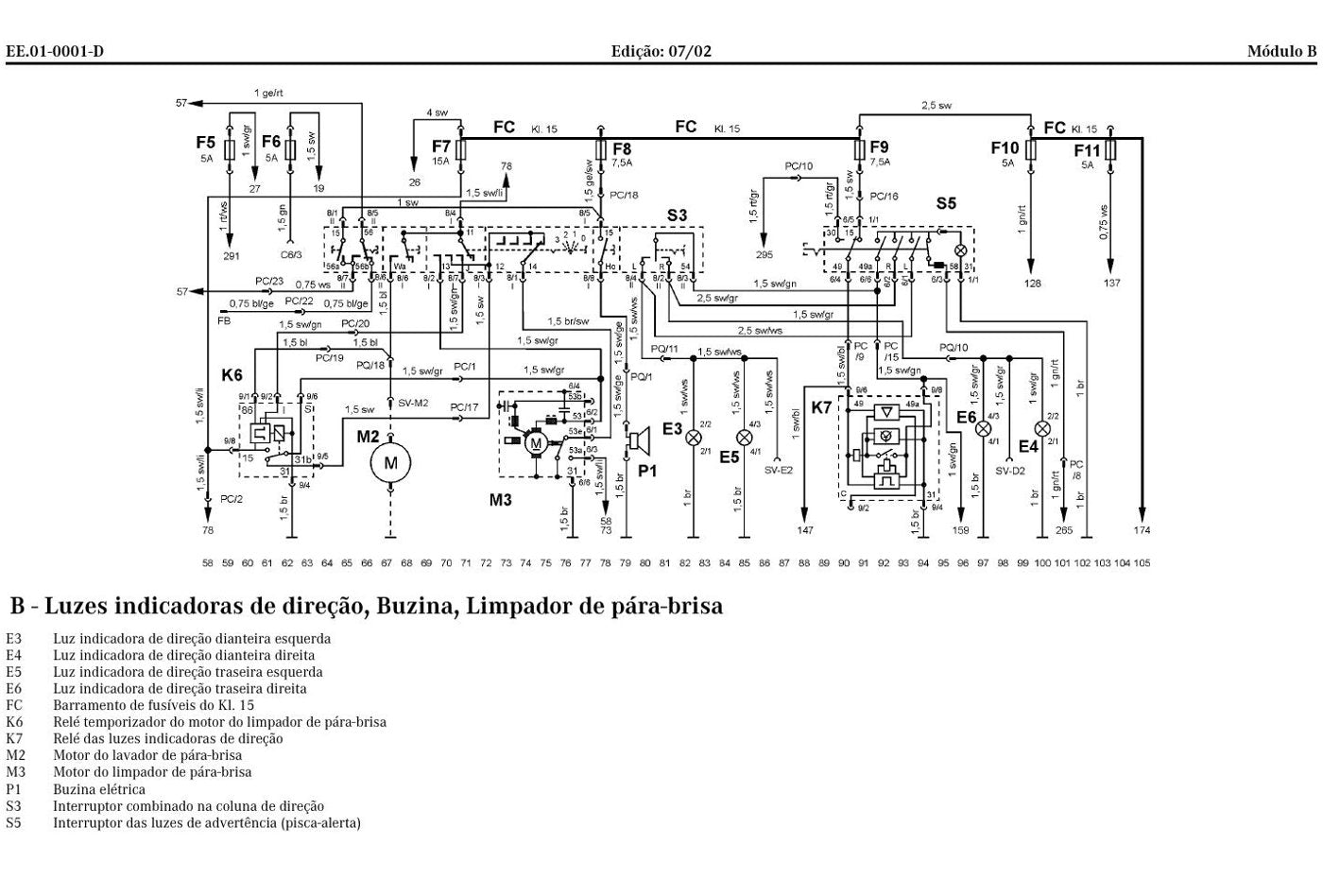

- Modulo B - Indicadoras de direcao, buzina e limpador/lavador de para-brisa (rele pisca-alerta K7)
- Modulo C - Tacografo
- Modulo D - Painel de instrumentos (sensor de combustivel, temperatura d'agua, pressao de oleo, lampadas-piloto, tacometro P4)
- Modulo E - Luz de marcha-a-re e luz de freio

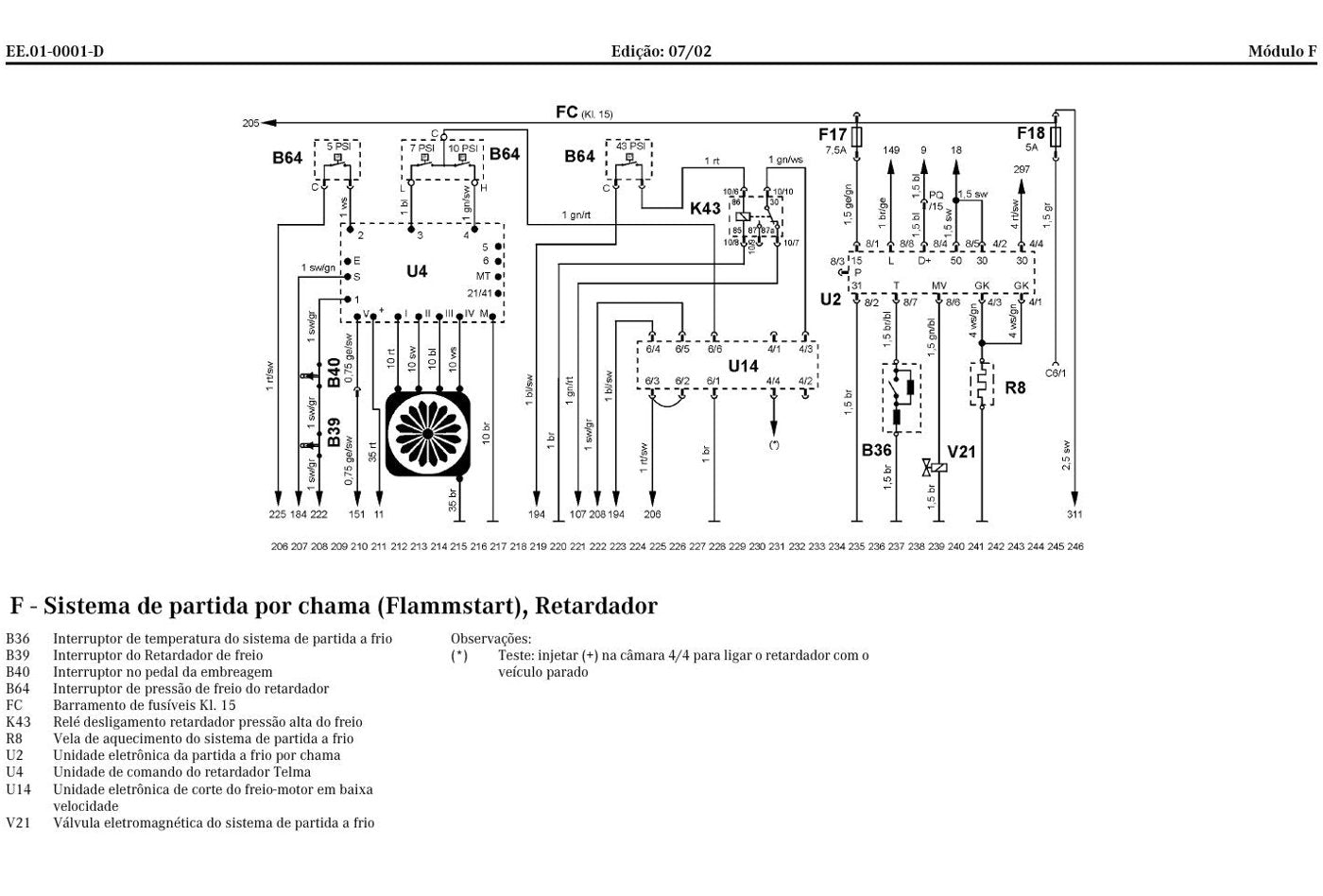

- Modulo F - Sistema de partida por chama (Flammstart) e retardador Telma
- Modulo G - Freio-motor e luz de posicao
- Modulo H - Sistema de portas
- Modulo I - Transmissao automatica Allison
- Modulo J - Etiquetas de identificacao de fusiveis, reles e diodos
Por que este material vale a pena
- ✅ Localiza rápido o circuito, o fusível e o relé certos
- ✅ Diagramas com numeração de terminais e cores de fios
- ✅ Reduz o tempo de diagnóstico e evita retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Eletricistas de onibus e mecanicos de frota do chassi Mercedes-Benz OF 1721 que trabalham com Mercedes-Benz OF 1721 e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Mercedes-Benz OF 1721.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
