Descrição
O Esquema Elétrico Mercedes-Benz OF-1417 / OF-1722 / OH-1417 / OH-1418 é o documento técnico em PDF com 14 páginas, pronto para consulta e impressão. Reúne procedimentos, vistas e especificações técnicas de referência para manutenção e reparo com segurança.
Destaques deste material:
- Um unico esquema para 4 chassis: OF 1417, OF 1722, OH 1417 e OH 1418 (24V, a partir do chassi 299.571)
- Inclui gerenciamento eletronico do motor e conector de diagnostico de sistemas
- Detalha as 4 conexoes a massa por chicote e o conector de espera do encarrocador
Especificações
- Marca: Mercedes-Benz
- Modelo: OF-1417 / OF-1722 / OH-1417 / OH-1418
- Documento: Esquema Elétrico
- Páginas: 14
- Idioma: Português
- Formato: PDF digital — download imediato
O que este esquema elétrico traz (conteúdo real do arquivo)
- Interpretacao, codigo de cores e conexoes a massa por chicote (1 principal, 2 esquerdo, 3 direito, 4 teto)
- Modulo A - Partida/parada, geracao de energia e farois (corte de partida em ponto morto B42, baterias G19, alternador G20, motor de partida M12)
- Modulo B - Indicadoras de direcao, buzina e limpador de para-brisa

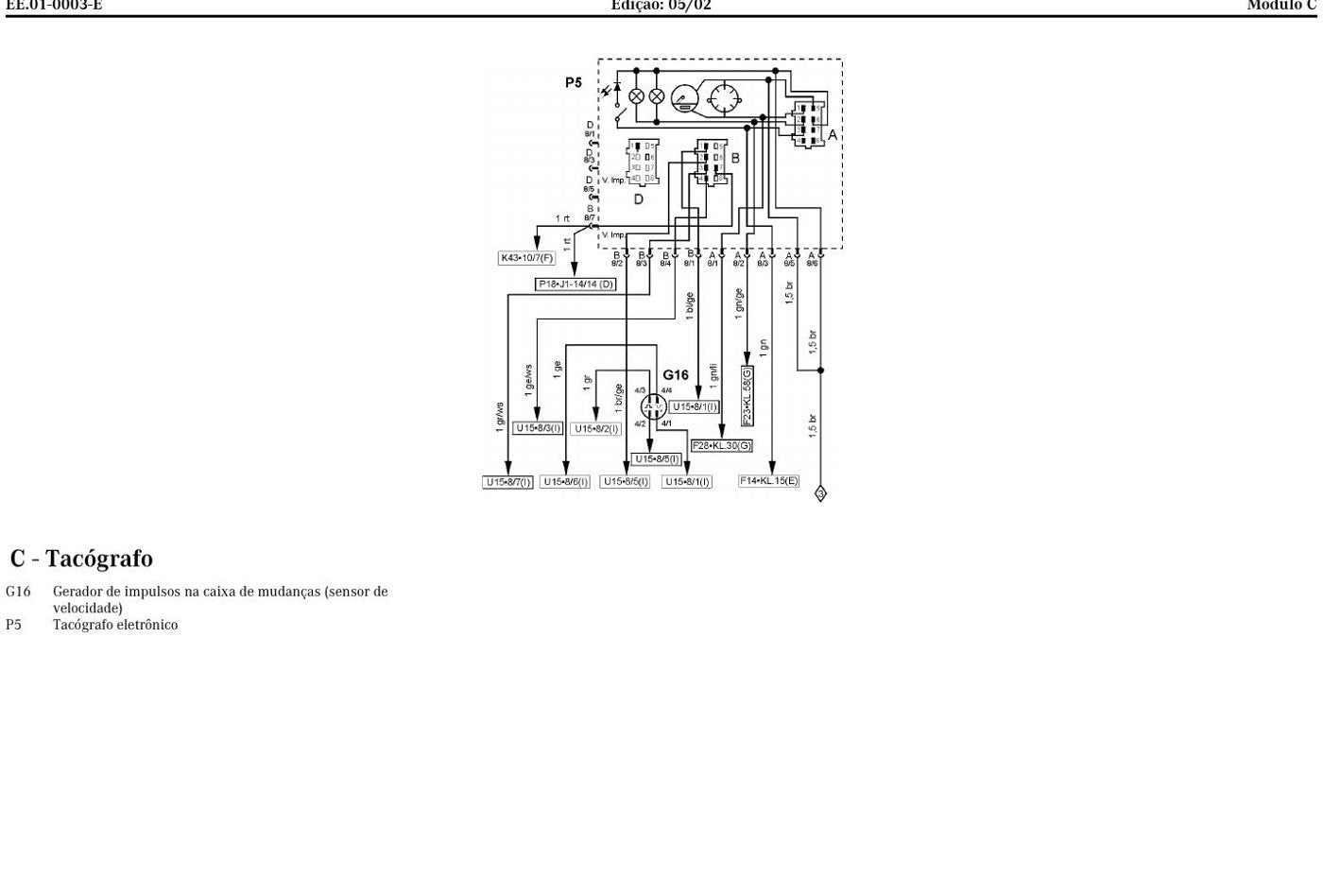

- Modulo C - Tacografo
- Modulo D - Instrumentos e lampadas-piloto
- Modulo E - Luz de re, luz de freio, acionamento do retardador e sensores de falha no sistema de freio
- Modulo F - Partida a frio (Flammstart) e retardador de freio
- Modulo G - Luzes de posicao e sensor de nivel do liquido de arrefecimento

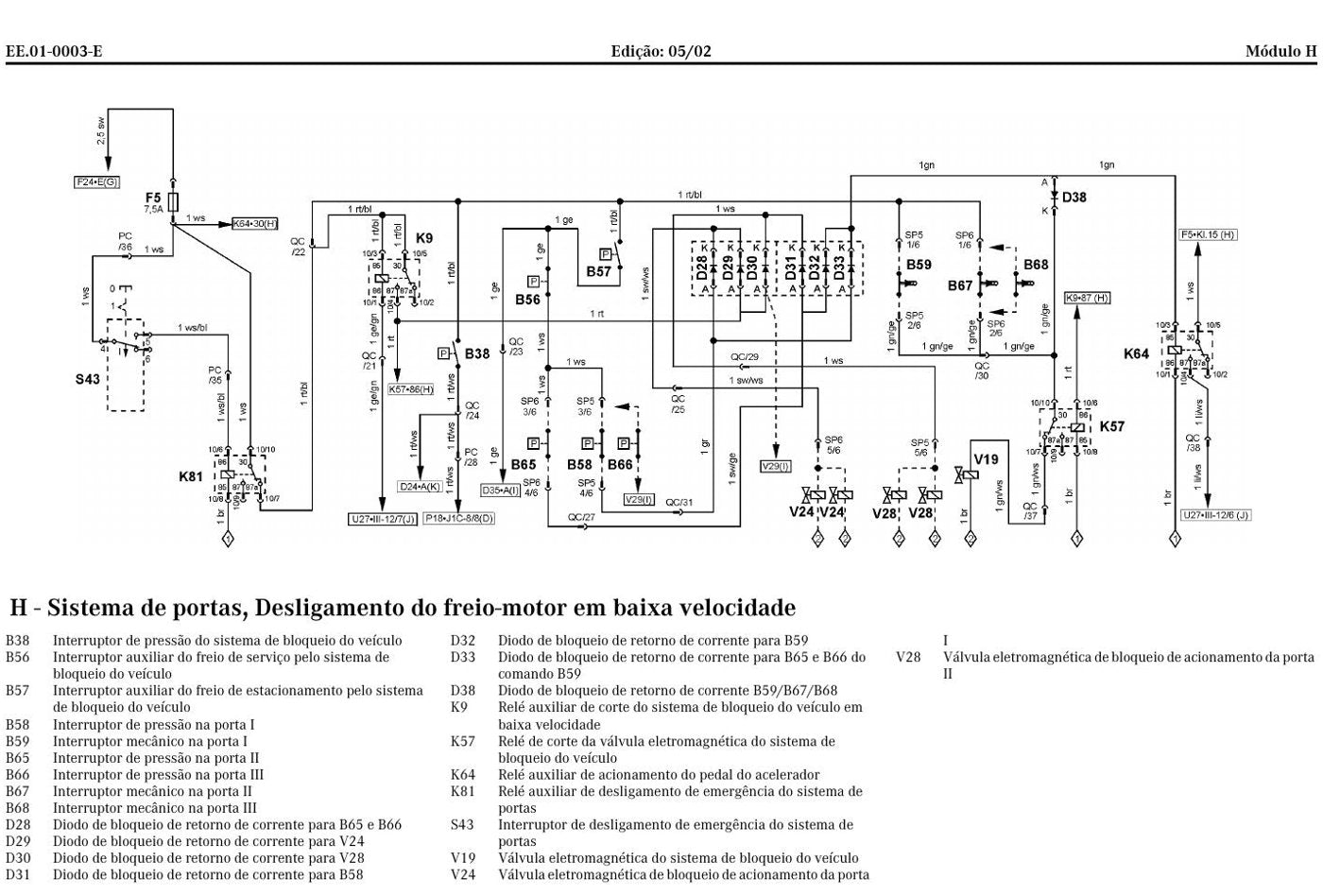

- Modulo H - Sistema de portas e desligamento do freio-motor em baixa velocidade
- Modulo I - Alarme do freio de parada e modulo da 2a velocidade do eixo traseiro
- Modulo J - Sistema de gerenciamento eletronico do motor
- Modulo K - Conector de diagnostico e rele auxiliar do ar-condicionado
- Modulo L - Transmissao automatica e conector de espera do encarrocador
- Modulo M - Etiqueta de identificacao de fusiveis, reles e diodos
Por que este material vale a pena
- ✅ Procedimentos e especificações oficiais de referência
- ✅ Economiza tempo de oficina e evita erros
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Eletricistas e encarrocadores de chassis Mercedes-Benz OF e OH que trabalham com Mercedes-Benz OF-1417 / OF-1722 / OH-1417 / OH-1418 e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Mercedes-Benz OF-1417 / OF-1722 / OH-1417 / OH-1418.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
