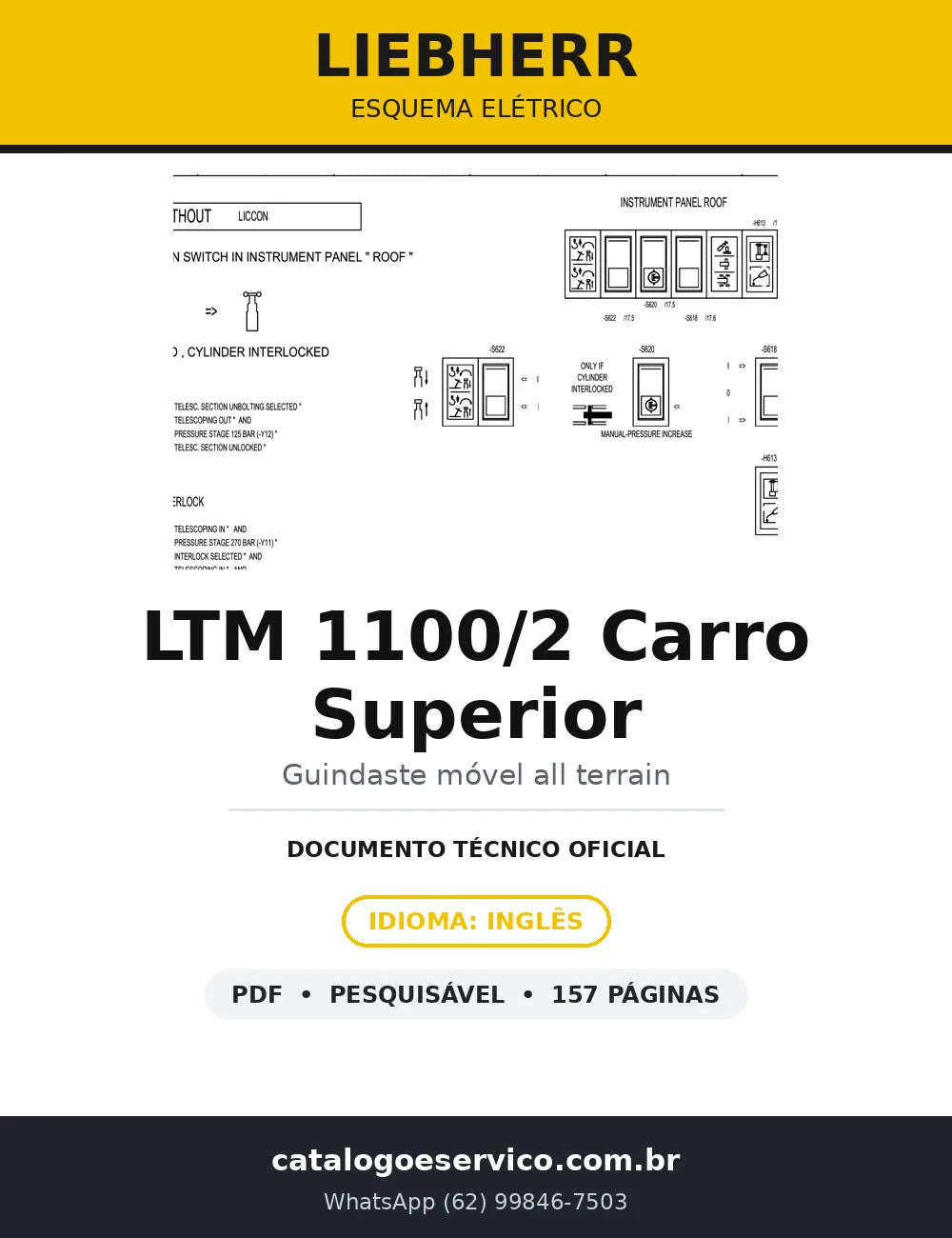

O Esquema Elétrico Liebherr LTM 1100/2 — Carro Superior é o documento técnico em PDF, com 157 páginas em inglês, para guindaste móvel all terrain. Ele traz os diagramas de circuito, a identificação de conectores, pinagem, cores de fios, relés, fusíveis e pontos de massa. Entrega digital imediata e acesso vitalício.
Destaques deste material
- Esquema oficial Liebherr Werk Ehingen do carro superior do LTM 1100/2, 157 folhas
- Registro de folhas em ordem alfabética indicando o número exato de cada folha
- Ident-Nr. 982819408 e Zeich-Nr. 3367-932.11.00.001-002, edição de 27.01.2006
- Configuração hoist gear I + II com operação em dolly
- Plano de conexões na folha 149, útil para rastrear chicotes e conectores
Circuitos e sistemas cobertos
- Diagrama do circuito do carro superior e registro de folhas
- Unidades centrais 0, 1 e 2 e alimentação de tensão
- Barramento LSB, LSB1, LSB2 e LSB3
- Diagrama de corte (cut off) e cadeia de segurança
- Fusíveis e ligação principal (control on, tomadas 24 V, carregador)
- Mecanismos de içamento 1 e 2 com sensores incrementais dos guinchos
- Lastreamento e limitador de fim de curso de içamento
- Disposição da lança, do carro superior e do armário de comando +S20
- Disposição do sistema hidráulico e do lastreamento
- Comandos e instrumentos: monitor, posto de comando e teto da cabine
- Instalação da cabine, iluminação e projetor de trabalho
- Aquecimento Thermo 90S, aquecimento complementar e ar-condicionado
- Secador de ar, lubrificação central e radiador do motor diesel
- Adaptador de 18 canais, transmissor de ângulo e plano de conexões
Por que vale a pena
- ✅ Diagramas completos de cada circuito, do fusível ao componente
- ✅ Identificação de conectores, pinagem e cores de fio
- ✅ Localização de relés, fusíveis e pontos de massa
- ✅ Acelera a caça a curto, circuito aberto e falha intermitente
Para quem é
Indicado para oficinas, mecânicos e eletricistas que trabalham com guindaste móvel all terrain Liebherr, frotistas, compradores de peças e equipes de manutenção que precisam de informação de fábrica sobre o LTM 1100/2 — Carro Superior.
Perguntas frequentes
Serve para qual equipamento?
Liebherr LTM 1100/2 — Carro Superior — guindaste móvel all terrain.
Qual o idioma e o tamanho?
Inglês, 157 páginas, em PDF.
Como recebo?
Entrega 100% digital: o PDF chega em minutos por e-mail ou WhatsApp após a confirmação do pagamento.
É o documento completo?
Sim, é o material integral, sem cortes.
