São 116 páginas em inglês e finlandês: o Esquema Elétrico Kalmar RTG projeto BJTI II reúne em PDF a documentação técnica de fábrica para guindaste pórtico rtg Kalmar.
Destaques deste material
- Esquema elétrico completo de guindaste pórtico RTG, desenho DN4460870 revisão C, com 116 folhas.
- Grupo gerador Cummins QSL9 Tier 3 com gerador principal de 300 V/30 Hz a 430 V/60 Hz e regulador de tensão AVR MX342.

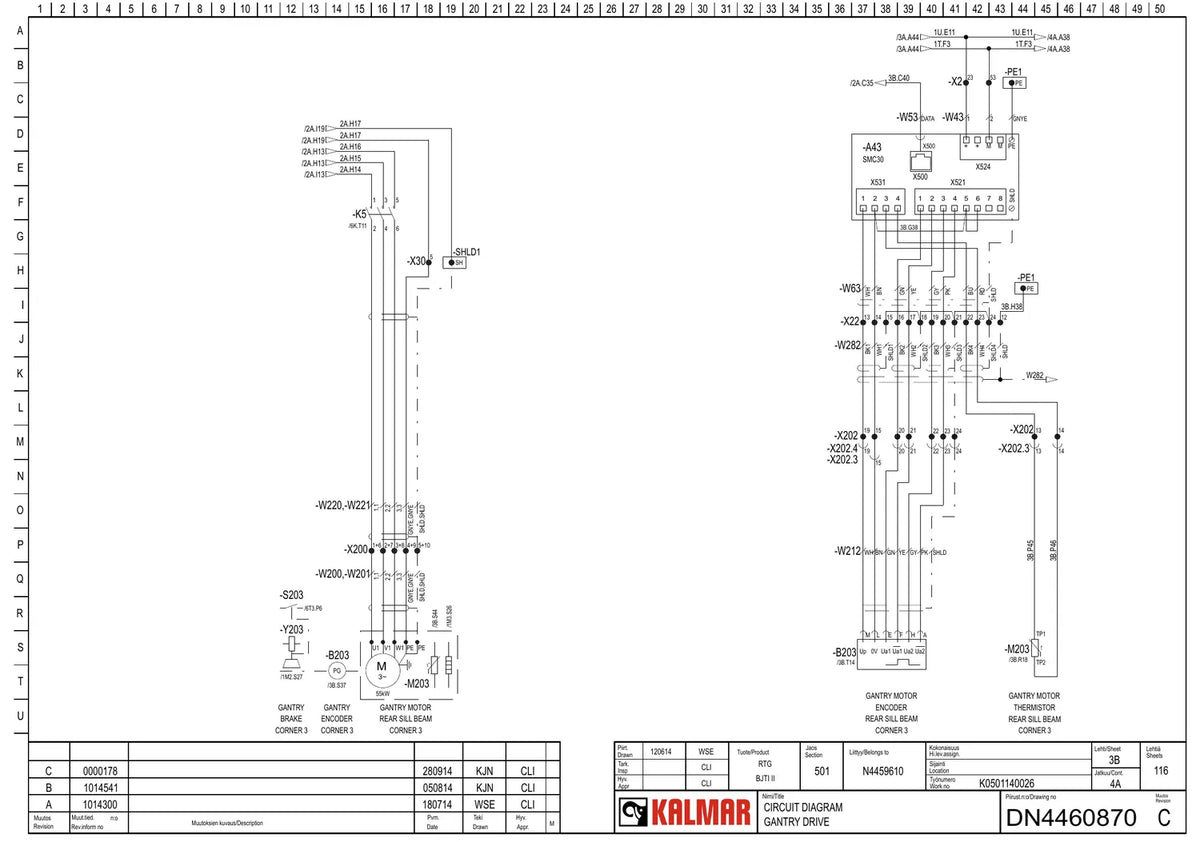

- Acionamentos de elevação, translação do pórtico e carro, com CLP CPU 315F-2 PN/DP em rede Profibus.

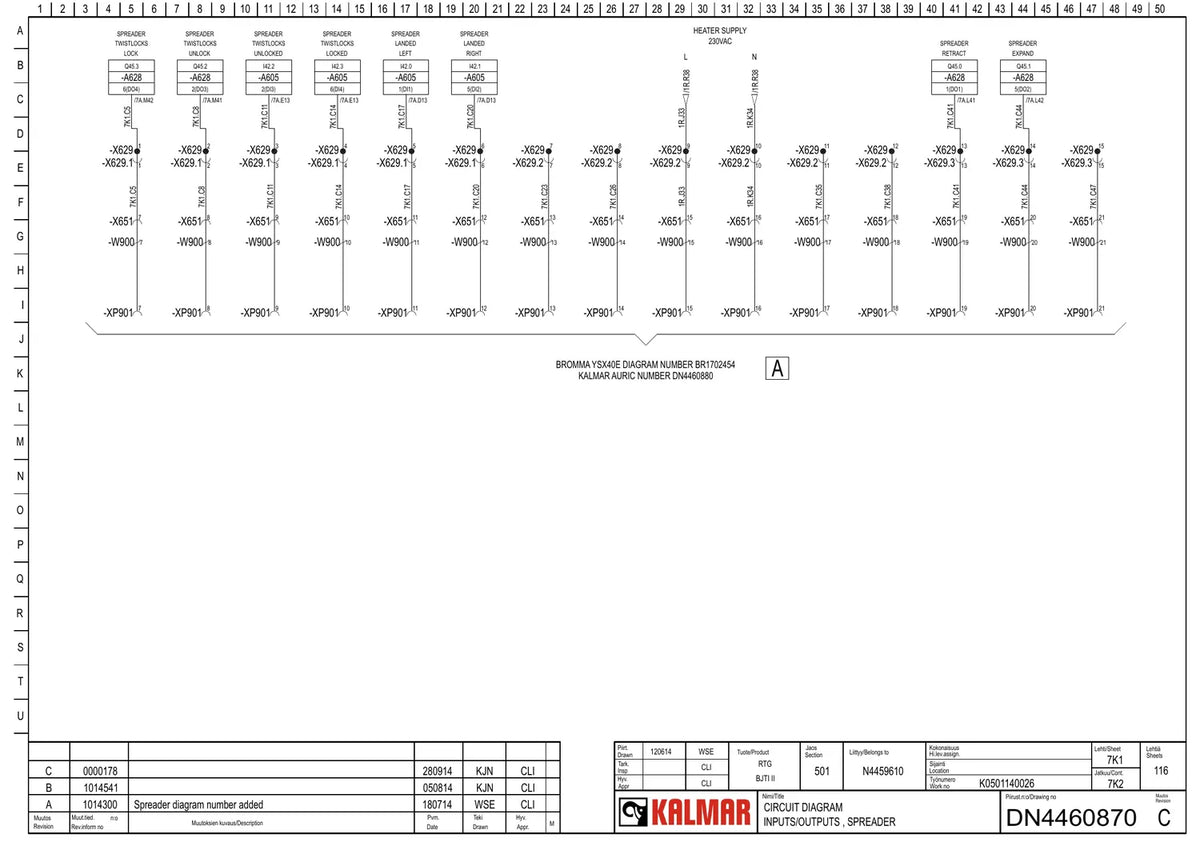

- Entradas e saídas do CLP detalhadas por local: casa elétrica, vigas inferiores dianteira e traseira, carro, spreader e cabine.
- Lista de cabos e lista de dispositivos para rastrear cada condutor e componente em campo.
- Projeto BJTI II, nº de trabalho K0501140026, com revisões de julho a setembro de 2014.
Dados técnicos
- Projeto: BJTI II
- Nº de trabalho: K0501140026
- Grupo gerador: Cummins QSL9 Tier 3
- Gerador principal: 300 V/30 Hz a 430 V/60 Hz, regulador AVR MX342
- CLP: CPU 315F-2 PN/DP
Circuitos e folhas cobertos

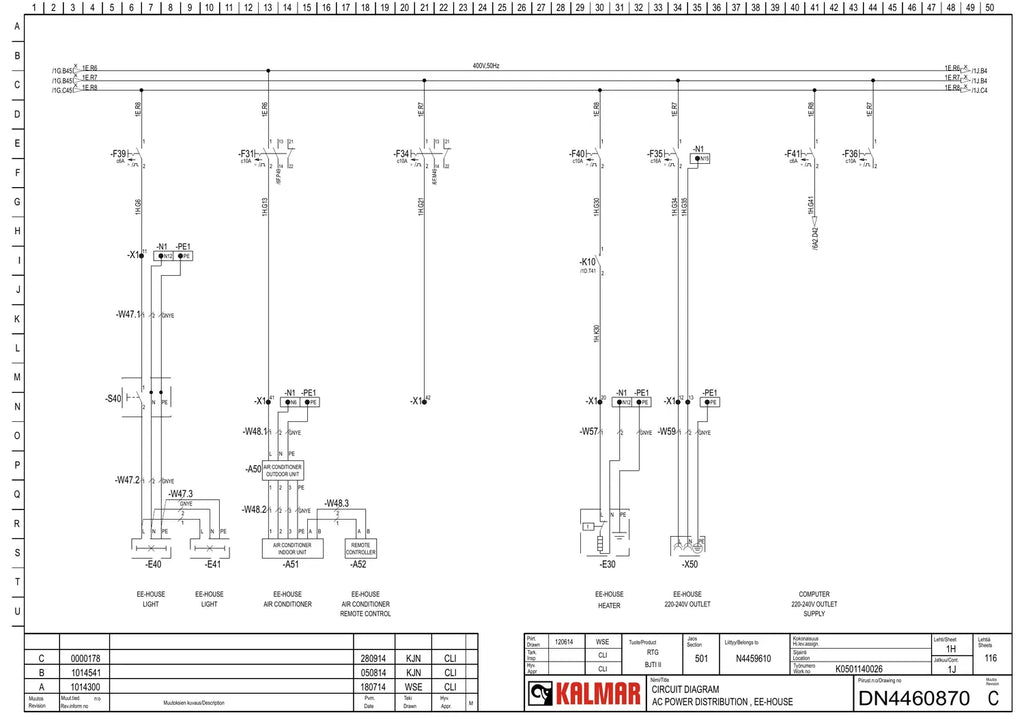

- Distribuição de energia CA — casa elétrica (EE-house), vigas inferiores (sill beams) e carro (trolley)
- Distribuição 24 Vcc — casa elétrica, vigas inferiores e carro
- Acionamento de elevação (hoist drive)
- Acionamento do carro (trolley drive)

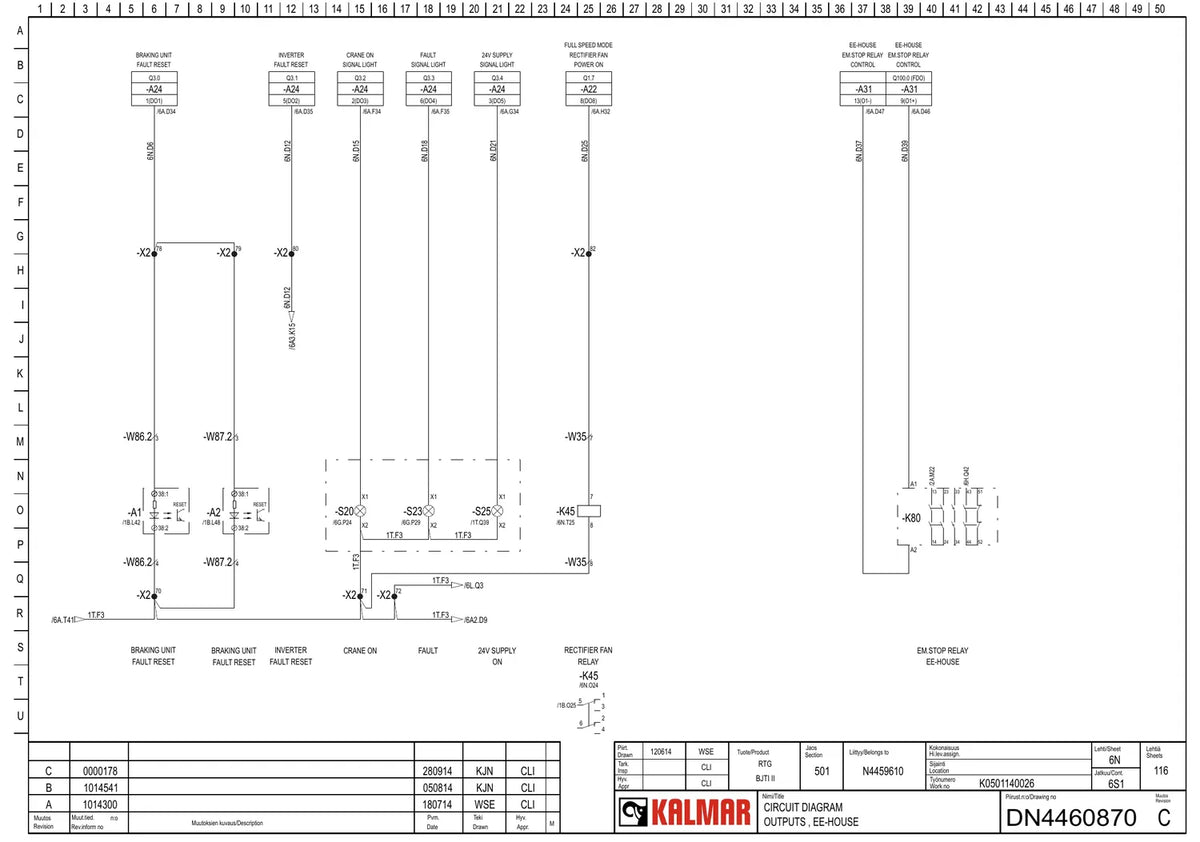

- CLP, monitor, unidade de controle dos inversores e entradas/saídas da casa elétrica
- Unidade de potência — grupo gerador Cummins QSL9 Tier 3 e unidade auxiliar (opcional)
- Sistemas auxiliares — telefone, sistema de câmeras (opcional) e estabilizador
- Aterramento, conexões reservas e conectores
Por que vale a pena
- Reduz o tempo de máquina parada, porque o eletricista vai direto ao ponto.
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
- Acelera o diagnóstico elétrico: sensores, relés, fusíveis e conectores aparecem no contexto do circuito.
Para quem é
Indicado para: eletricistas e técnicos de manutenção de terminais portuários, oficinas de guindastes e integradores que atendem pórticos RTG Kalmar.
Perguntas frequentes
Serve para qual máquina?
Para Kalmar RTG projeto BJTI II. Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês e finlandês. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Quando o PDF chega?
Logo após a confirmação do pagamento, por e-mail ou WhatsApp — sem frete e sem espera.
Posso pedir o arquivo de novo depois?
Pode. Com o número do pedido, reenviamos o PDF sem custo pelo WhatsApp.
